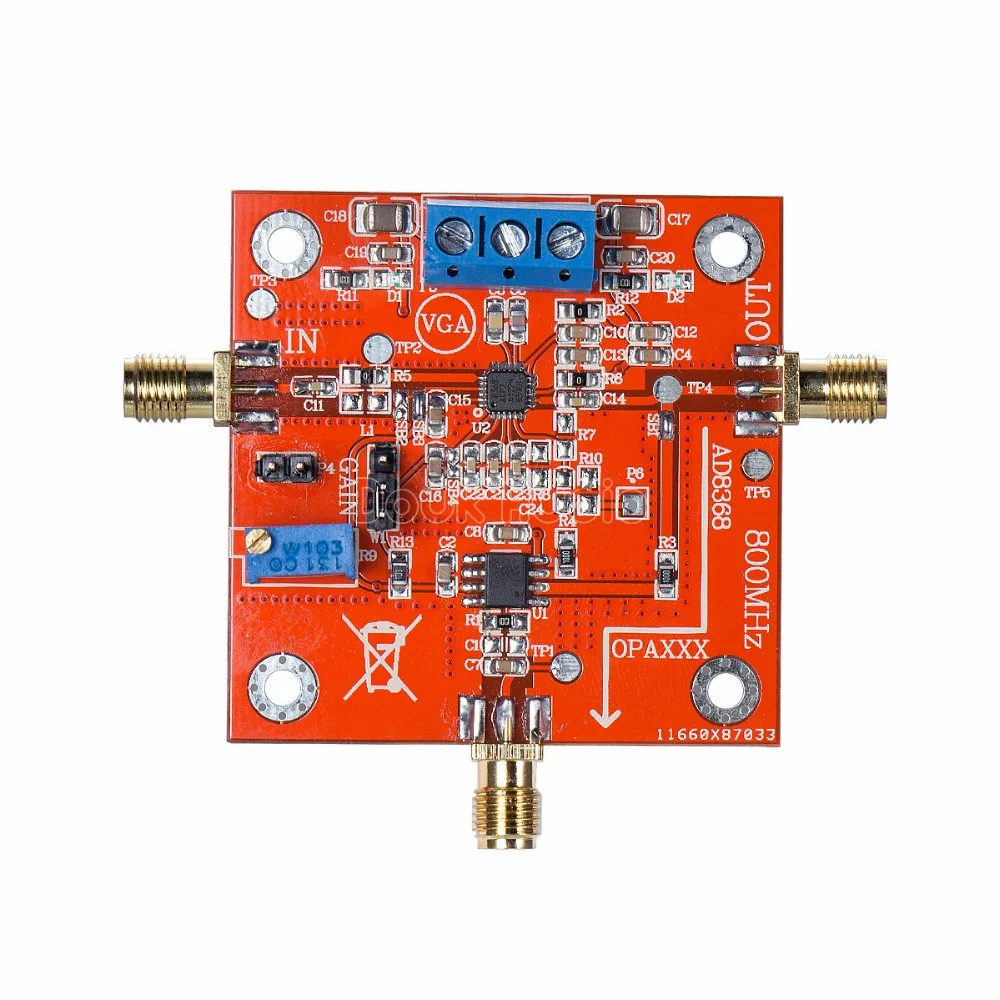

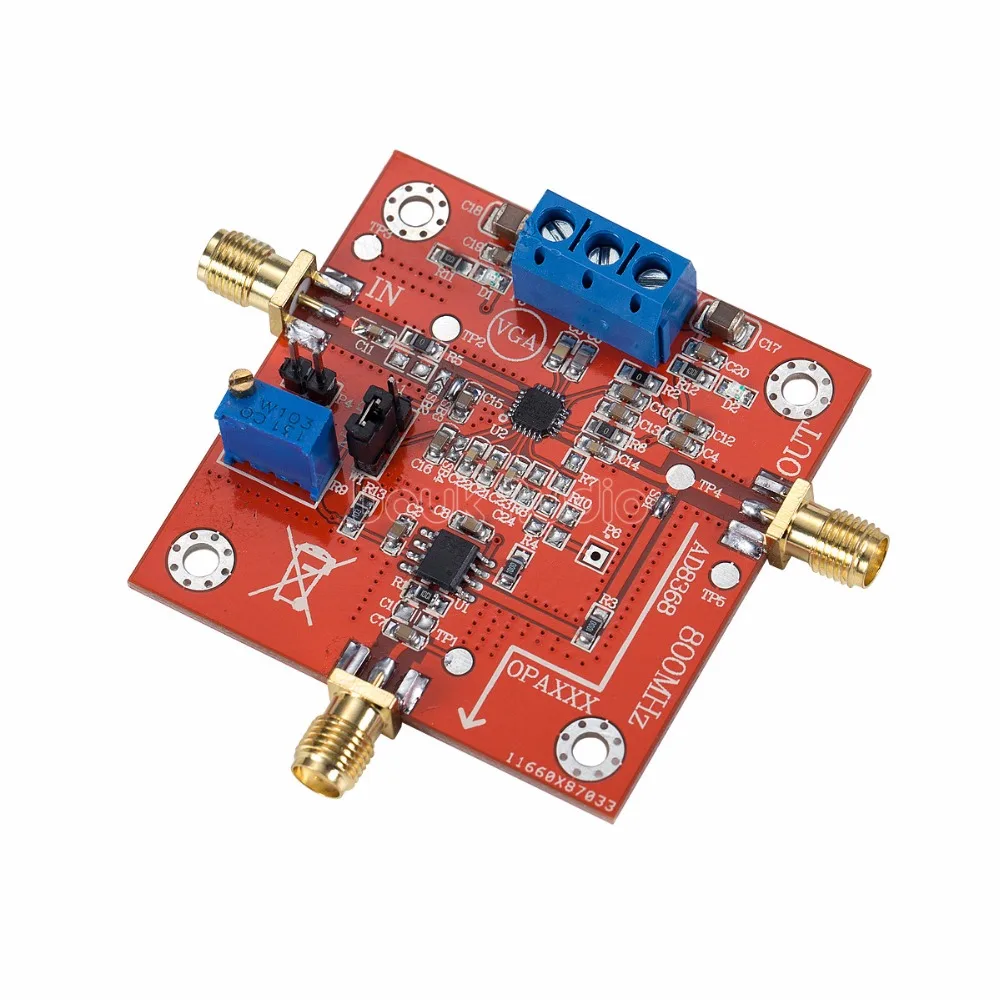

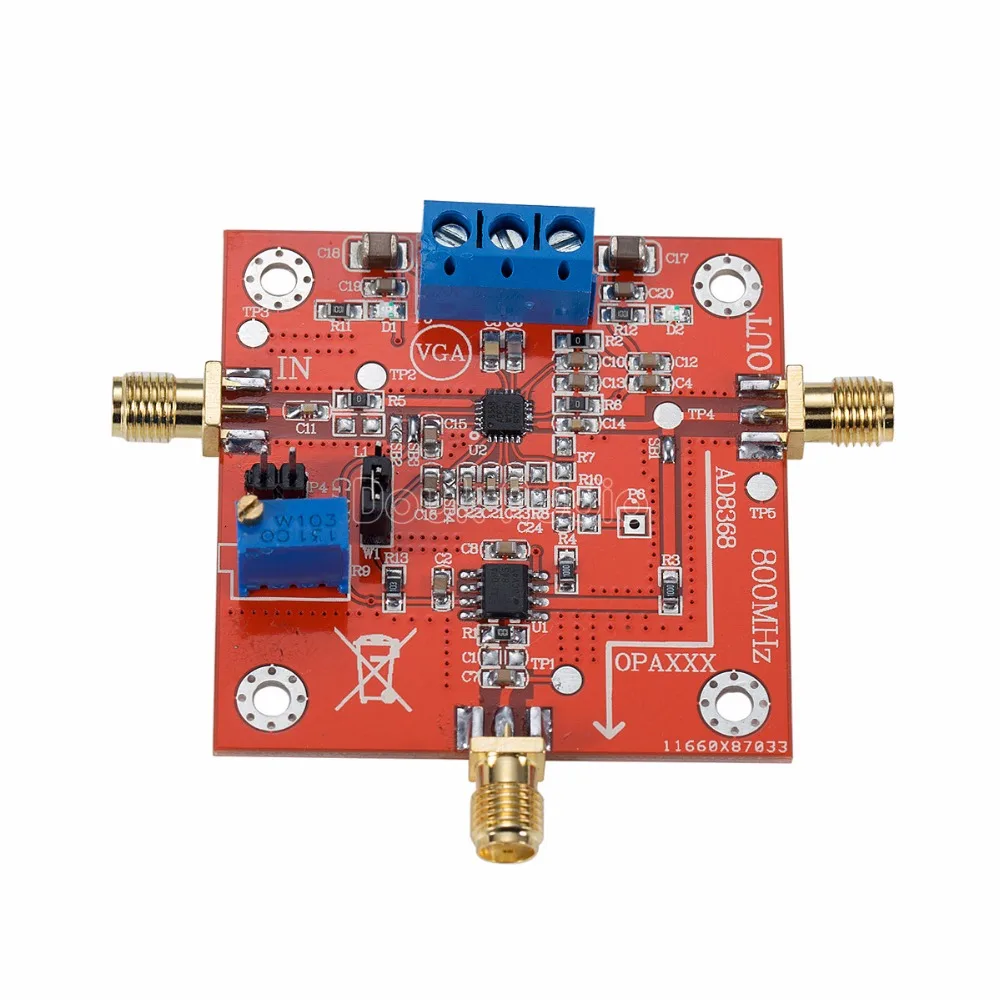

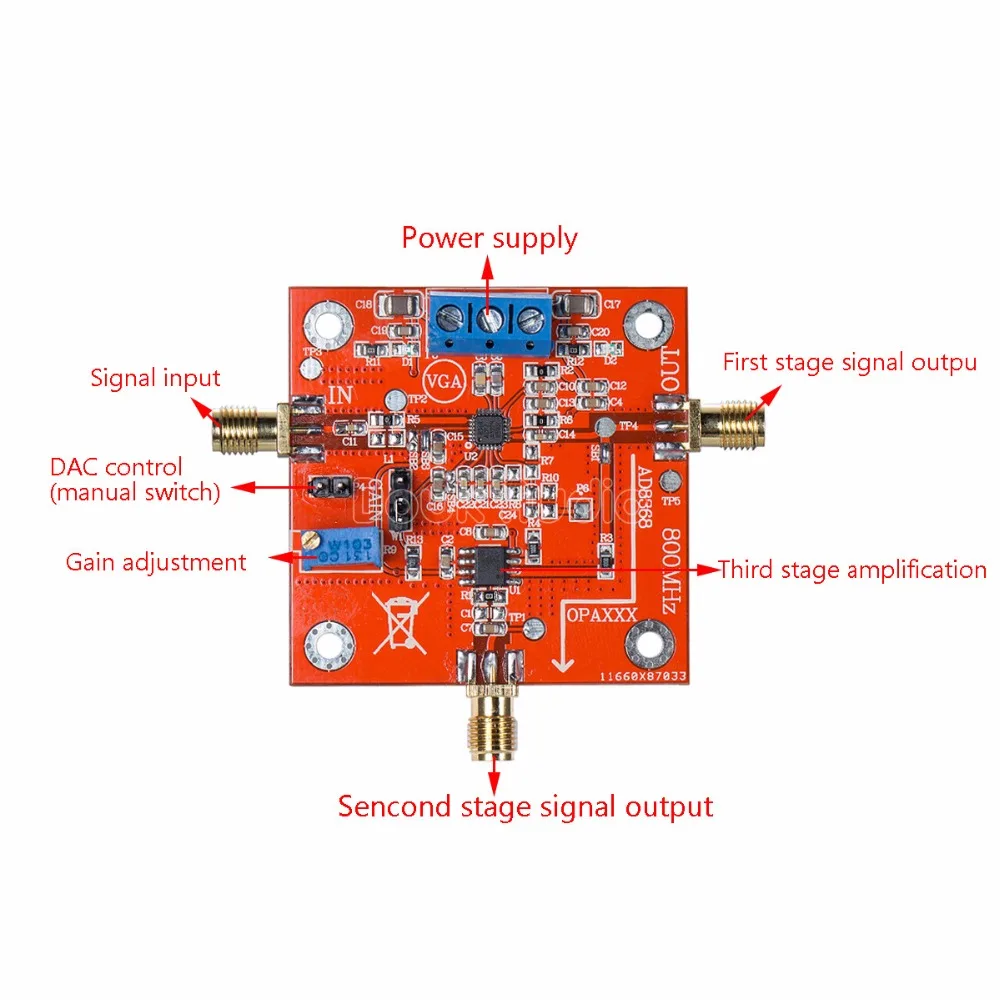

AD8368 усилитель с регулируемым коэффициентом усиления модуль дифференциала OPAMP

AD8368 усилитель с регулируемым коэффициентом усиления модуль дифференциала OPAMP

Основные характеристики:

• AD8368 управляемый усилитель усиления
• Использование множества фильтрующих конденсаторов для отключения питания
• Напольное покрытие и штамповка большой площади
• Выход пост-уровня с использованием широкополосного одноконтактного усилителя для вторичного усиления
• Улучшенная амплитуда выходного напряжения модуля
• Усиление в пределах-12 дБ ~ 22 дБ (официальный)

Введение:

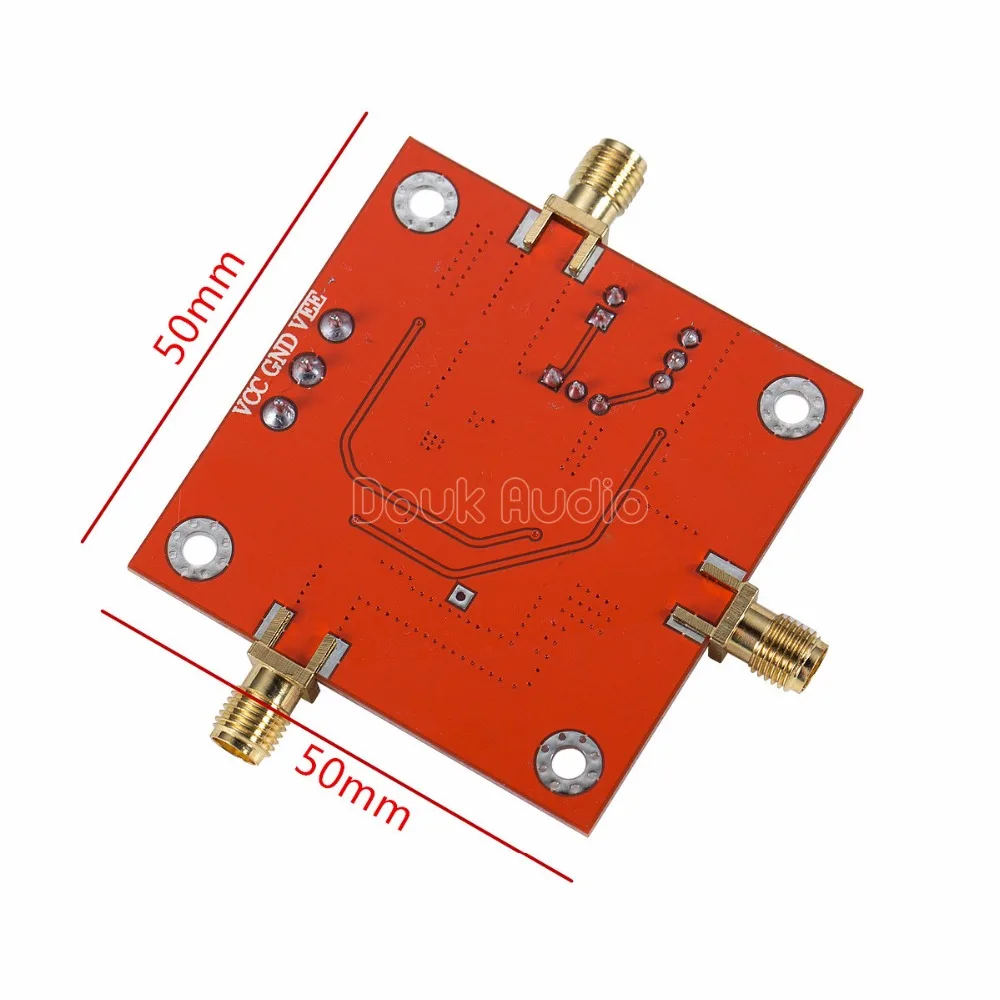

• Размеры: 50 мм * 50 мм
• Режим управления: контроль напряжения (0-1 в)
• Источник питания: ± 5 В
• Усиление: -12 дБ-+ 22 дБ (AD8368); 40 дБ Макс (с post OP amp)
• Полоса пропускания: 450 МГц, -3 дБ (с усилением 22 дБ), плоская; 200 МГц (с усилителем post OP)
• Особенности: Студенческая конкуренция и разработка проекта; Отличная полоса пропускания и параметры; Подходит для высокой частоты в пределах 400 МГц и самый низкий сигнал может достигать 1 кГц

Особенности чипа:

• Аналоговый диапазон усиления: и минус; 12 дБ до + 22 дБ
• Линейное масштабирование в дБ: 37,5 дБ/в
• Полоса пропускания 3 дБ: 800 МГц @ VGAIN = 0,5 В
• Интегрированный среднеквадратический детектор
• P1dB: 16 дБм @ 140 МГц
• Выход IP3: 33 дБм @ 140 МГц
• Уровень шума при максимальном усилении: 9,5 дБ @ 140 МГц
• Входное и выходное напряжение: 50 Ω
• Напряжение от 4,5 В до 5,5 В
• RoHS-совместимый, 24-свинцовый LFCSP

Посылка включает в себя

• 1 × модуль

AD8368-это усилитель с переменным коэффициентом усиления (VGA) с аналоговым линейным управлением в дБ, который может использоваться от низких частот до 800 МГц. Его превосходный диапазон усиления, соответствие и плоскость приписываются аналоговым устройствам, Inc., X-AMP® architecture, инновационный метод для реализации высокопроизводительного управления переменным коэффициентом усиления.
Диапазон усиления и минус; От 12 дБ до + 22 дБ точно масштабируется до 37,5 дБ/в с отличной погрешностью соответствия. AD8368 имеет полосу пропускания 3 дБ 800 МГц, которая номинально не зависит от настройки усиления. При 140 МГц OIP3 составляет 33 дБм при максимальном усилении. Выходной уровень шума составляет и минус; 143 дБм/Гц, что соответствует уровню шума 9,5 дБ при максимальном усилении. Единичные входные и выходные значения номинально 50 Ω.
Усиление AD8368 может быть сконфигурировано для увеличения или уменьшения функции управления коэффициентом усиления напряжения в зависимости от того, вытягивается ли штырь режима на положительный источник или на землю, соответственно. Когда режим вытягивается высоко, AD8368 работает как типичный VGA с увеличением усиления.
Подключая режим к земле и используя бортовой среднеквадратический детектор, AD8368 может быть настроен как полный
Система автоматического управления коэффициентом усиления (AGC) с RSSI. Выходная мощность точно выравнивается до внутренней контрольной точки по умолчанию 63 мВ rms (и минус; 11 дБм, на которые ссылаются 50 db), независимо от гребня формы волны. Из-за того, что Вход детектора недоступен в DETI, петля AGC может выровнять сигнал на выходе AD8368 или в любой другой точке сигнальной цепи в диапазоне максимальной входной мощности 34 дБ. Кроме того, уровень точки установки может быть поднят, разделив выходной сигнал, прежде чем применять его к детектору.

Вход-сигнал развертки: 100 кГц-800 МГц мощность: -10 дБм усиление + 10 дБ (макс.) -3 дБ Полоса пропускания 750 МГц в полосе переключения менее 2 дБ

Вход-сигнал развертки: 100 кГц-800 МГц мощность: 10 дБм Затухание-12 дБ (мин) -3 дБ Полоса пропускания 750 МГц в полосе переключения менее 2,5 дБ (в задней части циферблата немного больше, но параметры очень хорошие)

Тест полосы пропускания 300 МГц:

Тест полосы пропускания 400 МГц:

420 МГц полоса пропускания, хорошая внутриполосная плоскость:

Тест на максимальное затухание: (- 12 дБ) колебание диапазона менее 2 дБ колебание затухания немного больше
