Описание товара

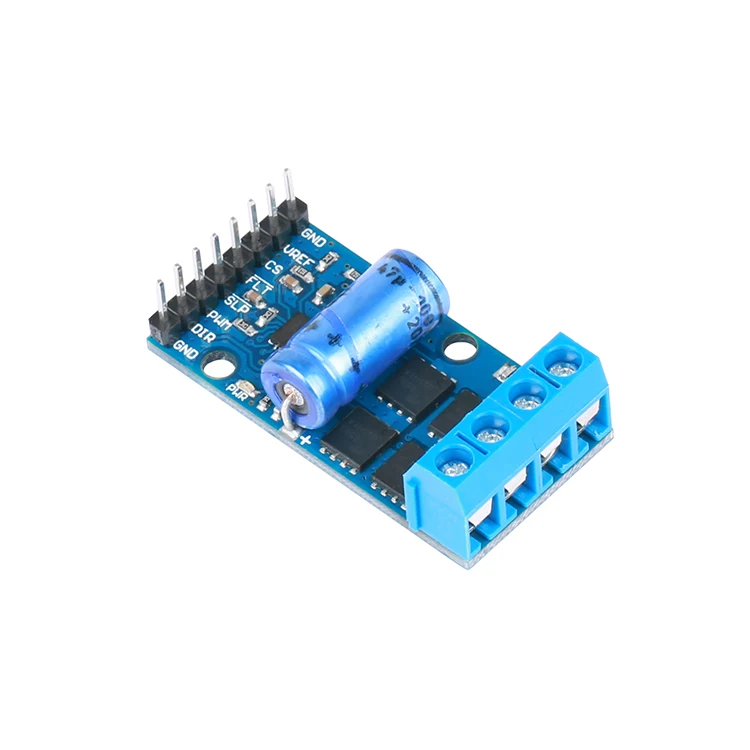

MD01 модуль вождения двигателя 17AH мост положительный и обратный ШИМ контроль скорости пояса обнаружения тока для Arduino DIY автомобиля
Доставка по умолчанию не производится сварки и клеммы, необходимо сварить штифт, пожалуйста, обратите внимание!
По умолчанию отправляются незакрепленные булавки и клеммы. Обратите внимание, что булавки необходимо припаять.
Драйвер двигателя MD01 состоит из одного h-мостового драйвера IC плюс четырех внешних n-канальных МОП-транзисторов. Его компактный Размер (Д * Ш: 3,3*2 см), материнская плата поддерживает от 5,9 в до 30 в широкий вход напряжения, непрерывный ток может достигать 17А, поддержка 100% ширины импульса модуляции. Модуль реализует переднее, обратное и скоростное управление мотором через направляющий штифт DIR и штифт PWM переменной скорости.
Клемма управления поддерживает логический вход 1,8 В-5 В, и IC драйвера интегрирует функцию регулирования тока ШИМ, что ограничивает вихревой ток двигателя. Установка SLP pin low позволяет модулю драйвера MD01 войти в режим низкой мощности, что приводит к более низким тусклым токам приблизительно 9uA.
Рабочее напряжение: 5,9-30 в
Рабочий ток: 17A
Логический вход: 1,8 в, 3,3 В, 5 В (макс.)
Частота ШИМ: 100 кГц
Обнаружение тока: 50 мВ/A (действителен только при повороте вперед или назад)
Защита от отраженного напряжения: нет (VM и GND не должны быть изменены)
Защита от низкого напряжения: Да
Защита от короткого замыкания: Да
Таблица правды управления
По умолчанию шпилька SLP является низкой. Когда он используется обычно, SLP pin должен быть установлен высоко. Он может быть непосредственно подключен к положительному терминалу логического источника питания или управляется портом IO микроконтроллера.
| Стол правды двигателя привода | |||||
| SLP | ШИМ | DIR | М + | М- | Состояние |
| H | H (ШИМ) | H | H | L | ШИМ) |
| H | H (ШИМ) | L | L | H | Резервное копирование (ШИМ) |
| H | L | X | L | L | Тормоз |
| L | X | X | X | X | Бесплатная остановка |
Примечание: в таблицеH,LУказывает на высокое, низкое, входное напряжение части логического привода не должно превышать5,5 В. 1,8 в,3,3 В,5 ВСистема применима.

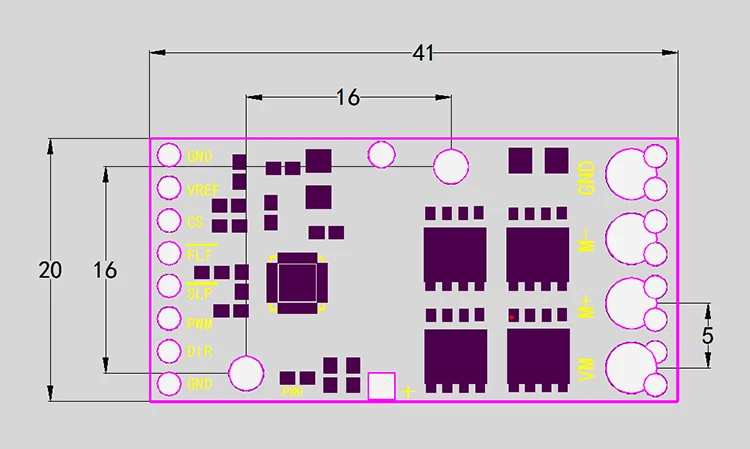

| РазмерРазмер изделия |
Единица измерения: мм
| Подробная информацияИнформация о продукте |
| Штырь | Статус по умолчанию | Опишите |
| ВМ | Входная мощность терминала, диапазон напряжения 0. 5 м (макс.) | |
| М + | Катод выходного подключения электродвигателя | |
| М- | Выход двигателя отрицательный электрод | |
| GND | Подключение к отрицательному электроду источника питания | |
| ШИМ | Низкий уровень | Скорость двигателя ШИМ входной сигнал конец, может осуществить регулировку скорости двигателя |
| DIR | Низкий уровень | Управление направлением двигателя, когда высокий уровень, ток течет от M до M, и наоборот от M-до M |
| SLP | Низкий уровень | Режим низкой мощности по умолчанию низкий уровень требует SLP контактов для продолжения использования |
| CS | Штырь чувствительности тока активен только для положительного и отрицательного вращения, выходное напряжение пропорционально току (50 мВ/a), а напряжение составляет 0,05 В при нулевом токе. | |
| Vref | Настройка максимального тока привода модуля по умолчанию 30A |
ШИМЧастота
MD04Максимальная поддержка моторов100 кГцШИМЧастота, одна вещь стоит отметить, что потеря переключения цепи вождения будет пропорциональнаШИМЧастота. Обычно мы рекомендуем использовать10-30 кГцУправляйте двигателем.
Обнаружение тока и ограничение тока
MD04Контакты обнаружения тока для приводов двигателяCSВыходное напряжение пропорционально электрическому току двигателя.50 мВ/а, Плюс50 мВОтклонение слева направо, то есть, когда ток на обоих концах двигателя 00:00,CSНапряжение контактов приблизительно равно50 мВКогда;CSДва конца тока достигает10AКогда,VCs= 50 мВ/A * 10 + 0,05 В = 0,55 вВажно отметить, что функция обнаружения тока не обнаруживает пиковый ток, генерируемый в момент запуска и остановки двигателя, только когда привод положительный/Эффективный обратный режим.
Ограничительный ток приводаVRefПо умолчанию устанавливается30A.

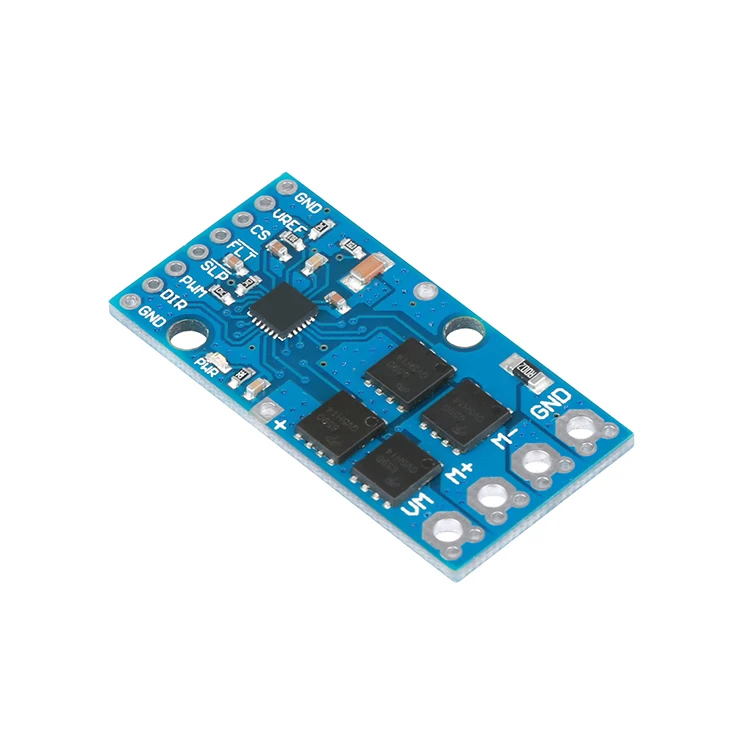

Тестовые фотографии:
| Съемка объектаНастоящая фотография |
