Однофазный AC 80-260 V 0-100A LED напряжение тока ватт энергии цифровой панельный метр TTL порт + Сплит CT
Тип изделия: PZEM-004 (V3.0) (с катушкой CT)

А. Функция
1. Ectrical Функция измерения параметров (напряжение, ток, активная мощность, энергия).
2. Функция аварийной сигнализации от перегрузки (через порог тревоги питания вспышка питания и звуковой сигнал к сигналу).
3. Предустановленная функция порога питания (может установить порог питания).
4. Функция сброса энергетического ключа.
5. Храните данные при отключении питания (храните накопленную энергию перед выключением питания).
6. Функция ярко-красного цифрового дисплея (отображение напряжения, тока, активной мощности, энергии).

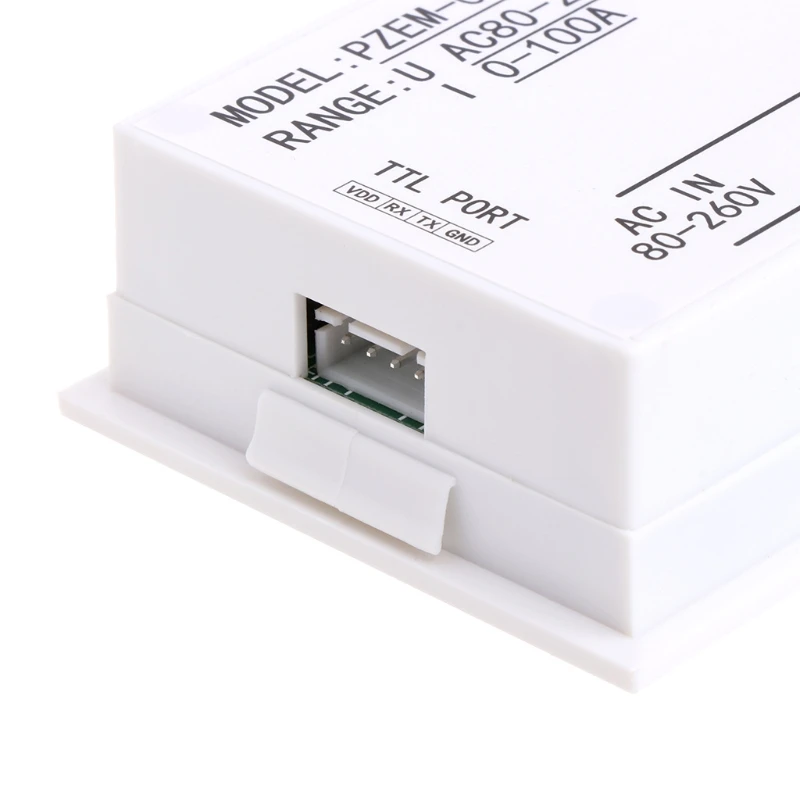

7. Функция последовательной связи (с TTL последовательным интерфейсом, может общаться с различными клеммами через пин-плату, считывать и устанавливать параметры).

B. Интерфейс дисплея

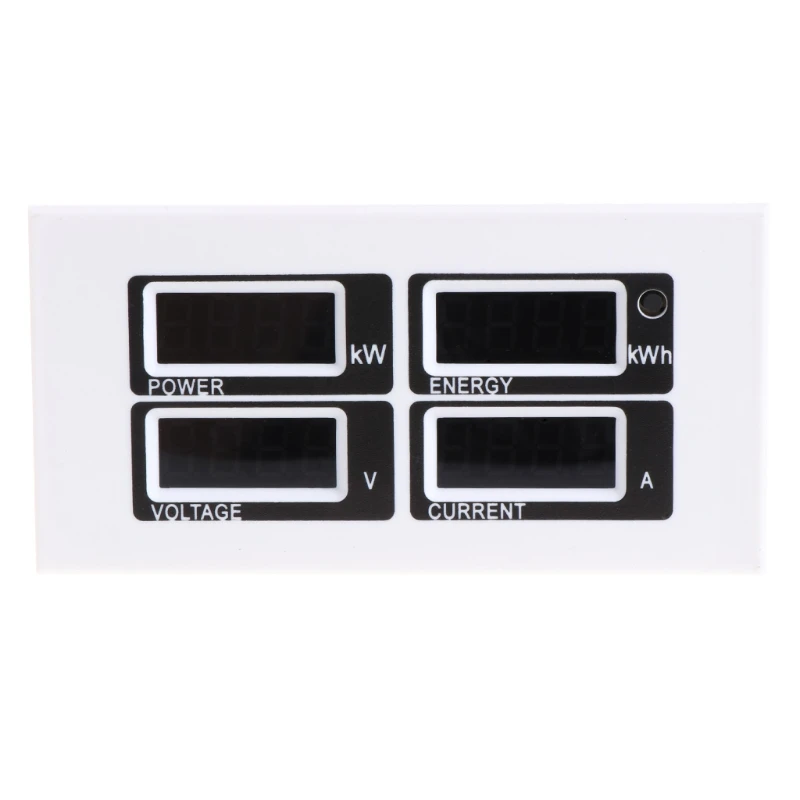

Интерфейс дисплея формируется четырьмя яркими красными цифровыми трубами, используемыми для отображения напряжения, тока, мощности, параметров энергии.
Окно дисплея панели счетчика формируется четырьмя окнами, они представляют собой напряжение, ток, мощность и энергию; ниже приводится краткое описание каждого дисплея параметров:
1. Дисплей напряжения
Измерьте и Отобразите текущее Напряжение электросети.
2. Отображение тока
Измерьте и Отобразите текущий ток нагрузки (приборов). Есть дополнительная инструкция, что текущее Тестовое значение с начала 10 мА, но этот модуль относится к испытательному оборудованию высокой мощности, если вы заботитесь о точности тестов уровня мА, не рекомендуется.
3. Дисплей энергии
Измерьте и Отобразите текущее накопительное энергопотребление. Есть дополнительная инструкция, что минимальная единица измерения энергии составляет 0001 кВт · ч, что означает, что она начинает накапливаться от 1 Вт · ч, относительно говоря, разрешение довольно высокое, для испытания нагрузки на низкую мощность (в пределах 100 Вт), вы можете наблюдать за накопительным процессом довольно интуитивно.
4. Дисплей питания
Измерьте и Отобразите силу тока. Есть дополнительная инструкция о том, что значение испытания мощности составляет от начала 0001 кВт, что означает, что он начинает тестировать от 1 Вт, но этот модуль относится к испытательному оборудованию высокой мощности, если у вас есть требования к тестированию в течение 1 Вт, это не рекомендуется.

C. Формат отображения
1. Мощность: Диапазон испытаний: 0 ~ 22 кВт
В пределах 0 ~ 10 кВт Формат дисплея составляет 0,000 ~ 9,999;
В пределах 10 ~ 22 кВт Формат дисплея 10,00 ~ 22,00.
2. Энергия: Диапазон испытаний: 0 ~ 9999квтч
В пределах 0 ~ 10 кВтч Формат дисплея составляет 0,000 ~ 9,999;
В течение 10 ~ 100 кВт · ч Формат дисплея 10,00 ~ 99,99;
В пределах 100 ~ 1000 кВт · ч Формат дисплея составляет 100,0 ~ 999,9;
1000 ~ 9999kWh и выше, Формат дисплея 1000 ~ 9999.
3. Напряжение: Диапазон испытаний: 80 ~ 260VAC
Формат дисплея составляет 110,0 ~ 220,0.
4. Ток: Диапазон испытаний: 0 ~ 100A
Формат дисплея составляет 00,00 ~ 99,99.

D. Ключ
На панели есть ключ, его можно использовать для сброса энергии.

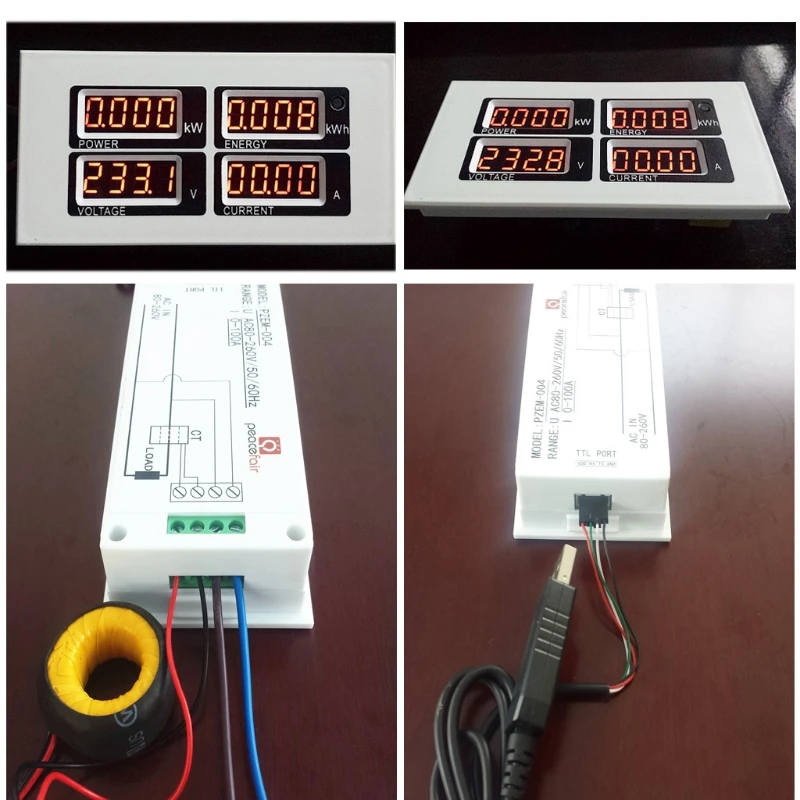

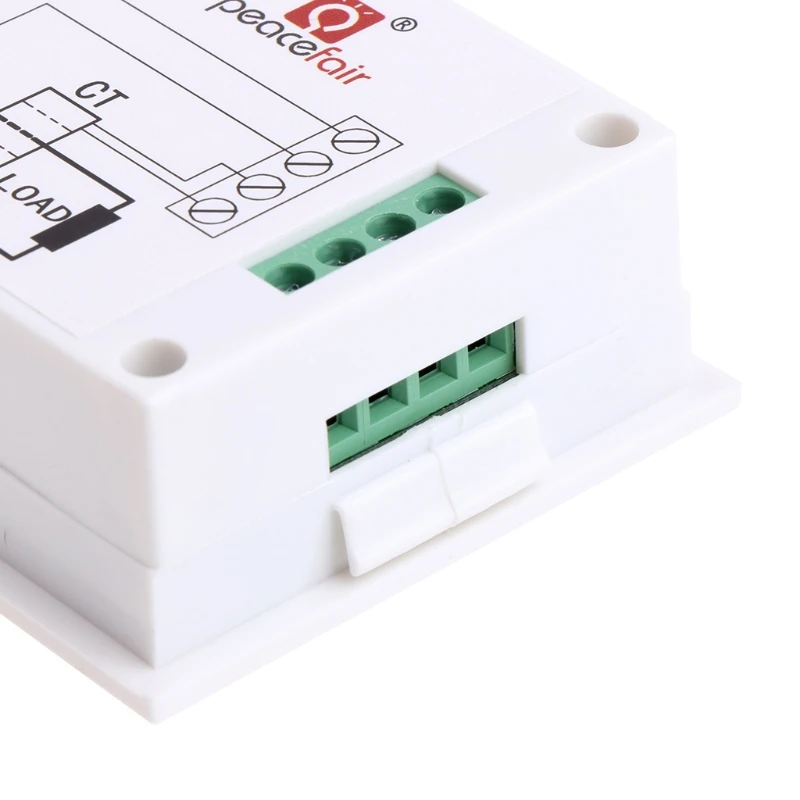

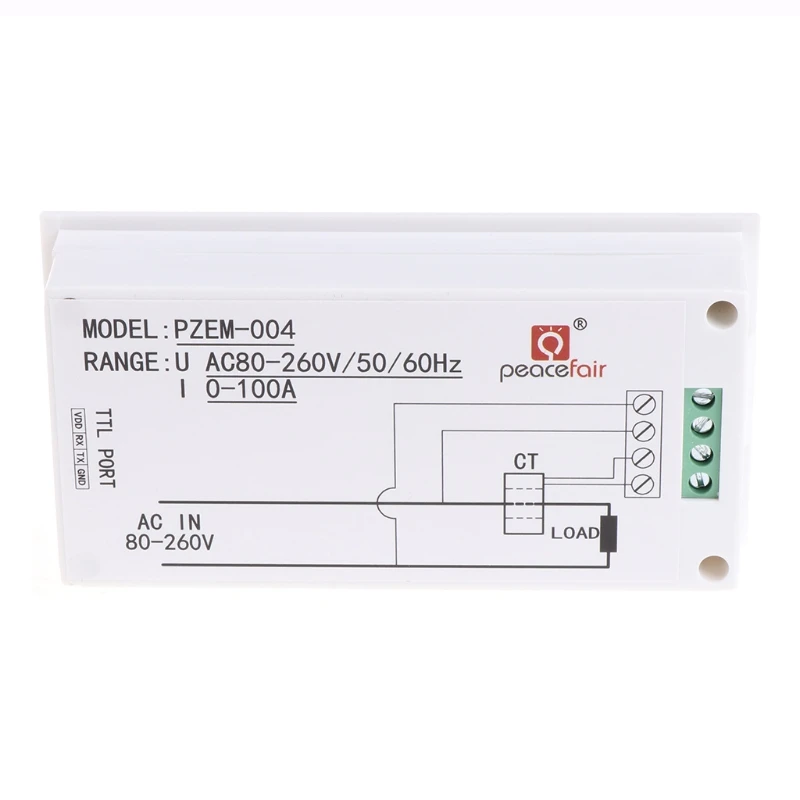

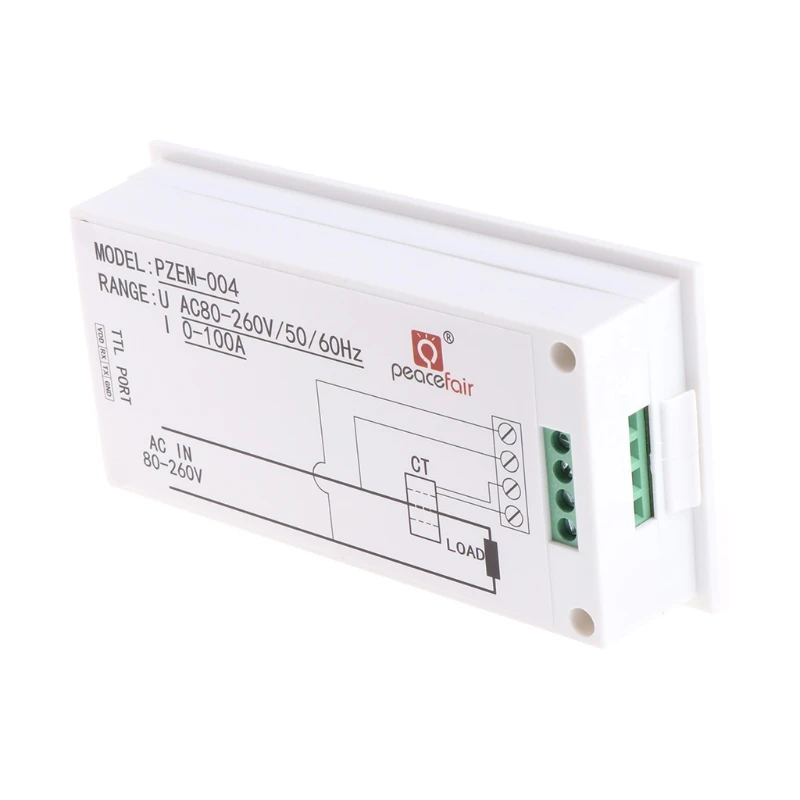

Метод сброса энергии: удерживайте клавишу в течение 5 секунд, пока не мерцает цифровое окно дисплея энергии, затем отпустите клавишу. Короткое нажатие кнопки снова, затем данные о энергии очищены и выйти из мерцающего состояния, теперь операция сброса завершена; если Длительное нажатие в течение 5 секунд снова проводка этого модуля разделена на две части: проводка входного терминала напряжения и тока и проводка последовательной связи, Как показано на рис. 1 и 2; в соответствии с фактическими потребностями клиентов, с различными TTL pin-доской для достижения связи с различными терминалами, TTL pin board не входит в этот модуль упаковочный лист, если вам это нужно, пожалуйста, подготовьте его самостоятельно или купите его онлайн.

Е. Меры предосторожности
1. Этот модуль подходит для помещений, пожалуйста, не используйте на открытом воздухе.
2. Приложенная нагрузка не должна превышать номинальную мощность.
3. Заказ проводки не может быть неправильным.
4. Не может использоваться для инвертора.

F. Параметры спецификации
1. Рабочее напряжение: 80 ~ 260VAC
2. Испытательное напряжение: 80 ~ 260VAC
3. Номинальная мощность: 100A/22000 Вт
4. Рабочая частота: 45-65 Гц
5. Точность измерения: 1,0 класс

В комплект входит;
1 шт. PEACEFAIR AC 100A цифровой ЖК-измеритель мощности, мощность, амперметр энергии, 4-светодиодная панель, с функцией связи

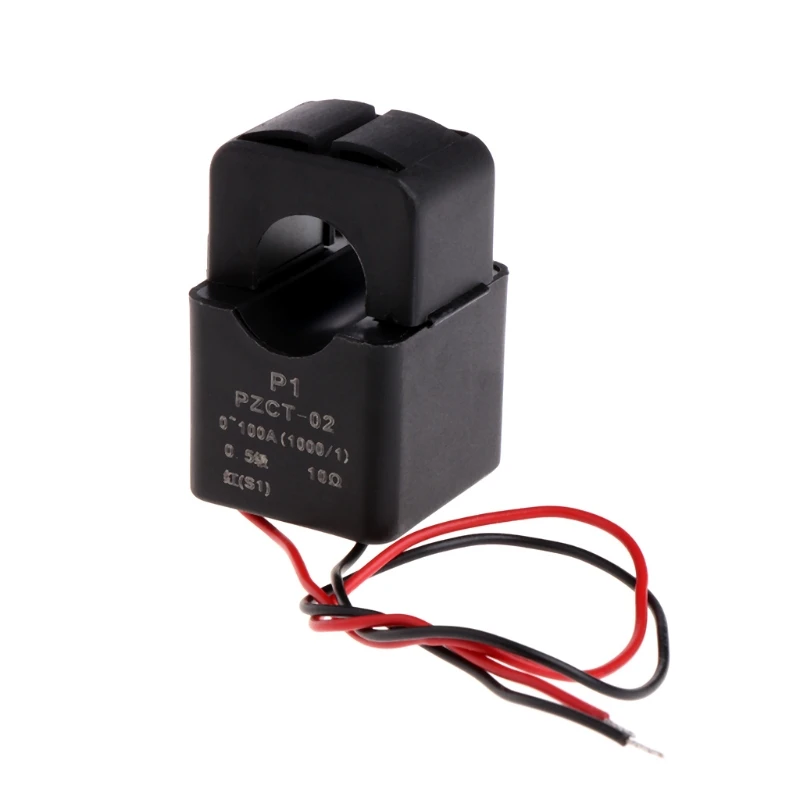

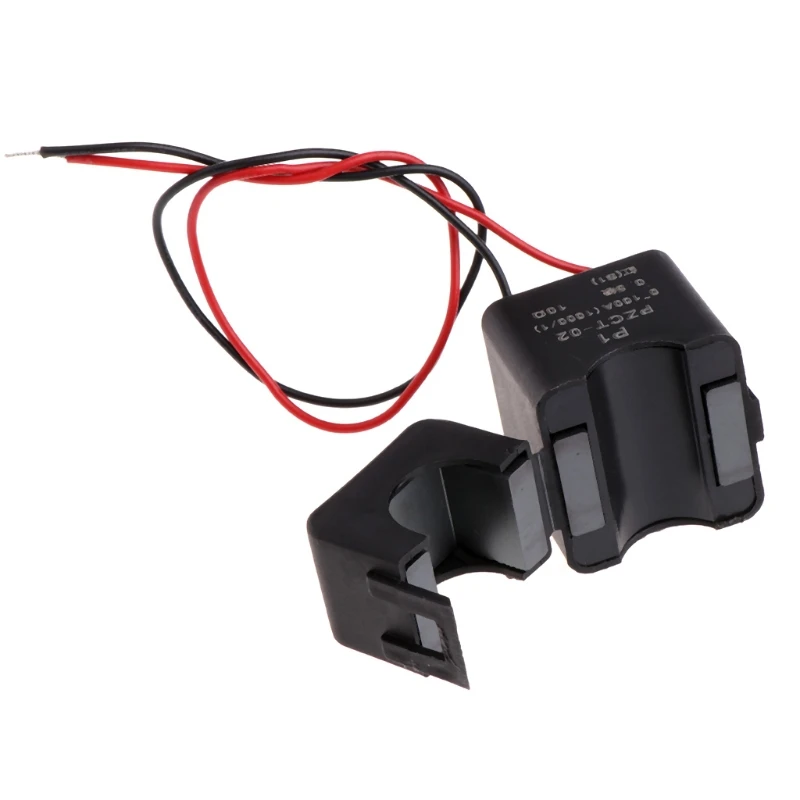

1 шт. трансформатор инструмента (CT катушка)
