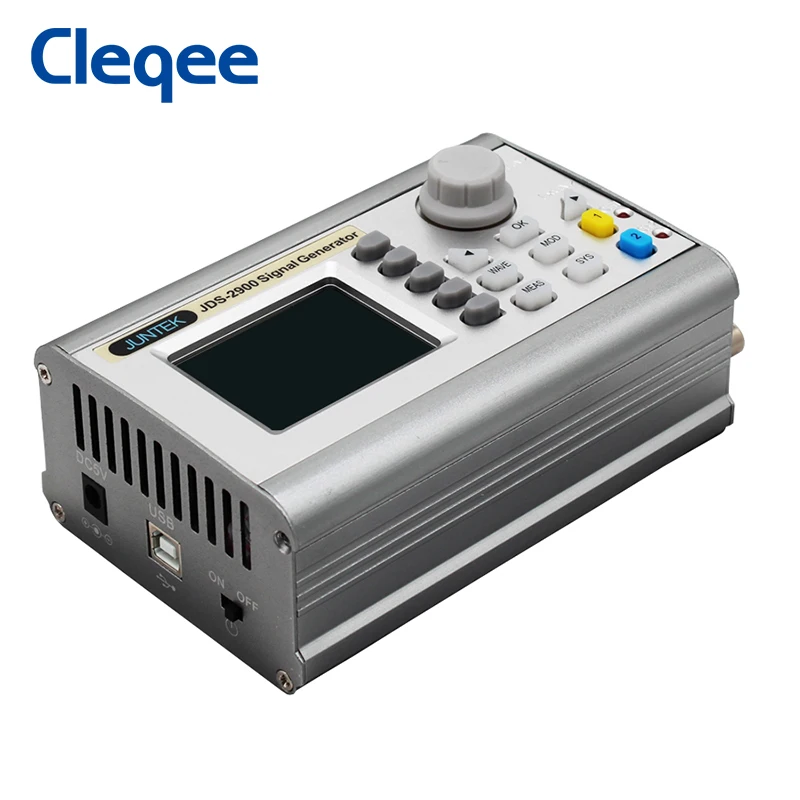

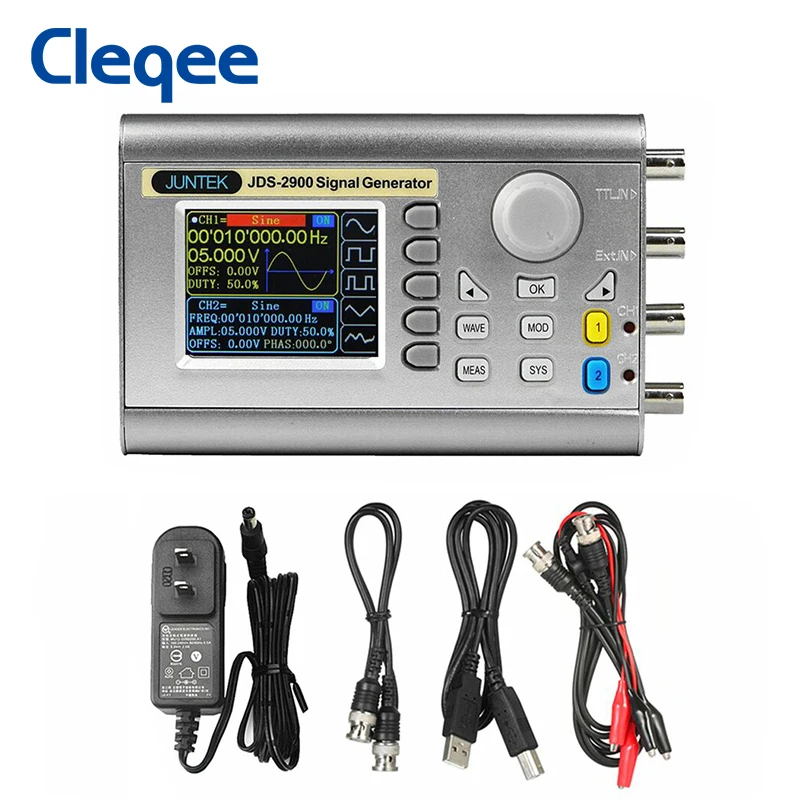

Генератор сигналов Cleqee JDS2900 15 МГц | Инструменты

Характеристика частоты

JDS2900-15M

JDS2900-30M

JDS2900-40M

JDS2900-50M

JDS2900-60M

Диапазон синусоидальных частот

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 40 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Квадратный Частотный диапазон

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

Треугольный диапазон частот

Диапазон импульсных частот

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

Цифровой частотный диапазон TTL

Диапазон произвольных волн

Квадратное время подъема

≤ 25 нс

≤ 20 нс

≤ 15 нс

≤ 15 нс

≤ 15 нс

Диапазон регулировки ширины импульса

150nS-4000S

60nS-4000S

40nS-4000S

30nS-4000S

30nS-4000S

Миниатюрное разрешение частоты

0,01 и микро; Гц (0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/3 ч

Характеристика формы волны

Форма волны

Синусоидальный, квадратный, треугольный, импульсный (коррекция рабочего цикла, ширина импульса и время цикла регулируется), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-лестница, Neg-лестница, шум, экспоненциальный подъем, экспоненциальное падение, тон, импульс Cink, импульс Lorentz и 60 видов определяемой пользователем формы волны.

Вертикальное разрешение формы волны

14 бит

Частота дискретизации сигнала

266MSa/s

Длина формы волны

2048 баллов

Синус

Гармоническое подавление

≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)

Полное гармоническое искажение

<0.8%(20 Гц ~ 20 кГц, 0 дБм)

Квадрат и пульс

Overshoot (квадратный)

≤ 5%

Диапазон рабочего цикла (импульс)

0.1% ~ 99.9%

Рампа волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Выходные характеристики

Амплитудный диапазон

Частота ≤ 10 МГц

10 МГц <частота ≤ 30 МГц

Частота> 30 МГц

0Vpp ~ 20Vpp

0Vpp ~ 10Vpp

0Vpp ~ 5Vpp

Амплитудное разрешение

1 мВ

Стабильность амплитуды

± 0.5%/5 ч

Амплитудная плоскостность

± 5%(<10 МГц); ± 10%(>10 МГц)

Выход сигнала

Выходное сопротивление

50 Ом ± 10% (стандартный)

Защита

Короткое замыкание 60 с не повредится

Смещение постоянного тока

Диапазон регулировки смещения

Выходная амплитуда> 2 в

0,2 в <выходной амплитуд ≤ 2 в

0 <выходной амплитуд ≤ 0,2 в

-9,99 В ~ 9,99 в

-2,5 В ~ 2,5 в

-0,25 В ~ 0,25 в

Смещенное разрешение

0,01 в

Фазовая характеристика

Диапазон регулировки фазы

0 ~ 359,9 o

Разрешение фазы

0,1o

Выход TTL/COMS

Низкий уровень

<0,3 в

Высокий уровень

1 В ~ 10 в

Время повышения/падения уровня

≤ 20 нс

Функция внешнего измерения

Функция измерителя частоты

Диапазон измерения частоты

1 Гц ~ 100 МГц

Измерение

Время работы ворот непрерывно регулируется от 0,01 до 10 с

Функция счетчика

Регион подсчета

0-4294967295

Сдвоенный режим

2 режима сцепления, постоянный и переменный ток

Режим подсчета

Ручное управление

Диапазон напряжения входного сигнала

2Vpp ~ 20Vpp

Измерение ширины пульса

0,01 МКС (разрешение), 20 с (максимальное время измерения)

Измерение периода

0,01 МКС (разрешение), 20 с (максимальное время измерения)

Функция подметания

Канал развертки

CH1 или CH2

Тип развертки

Линейная развертка, развертка бревен

Время развертки

0,1 s ~ 999,9 s

Диапазон настройки

Произвольно устанавливается между начальной и стоп-точками

Направление развертки

Вперед, назад и туда и обратно

Общие технические параметры

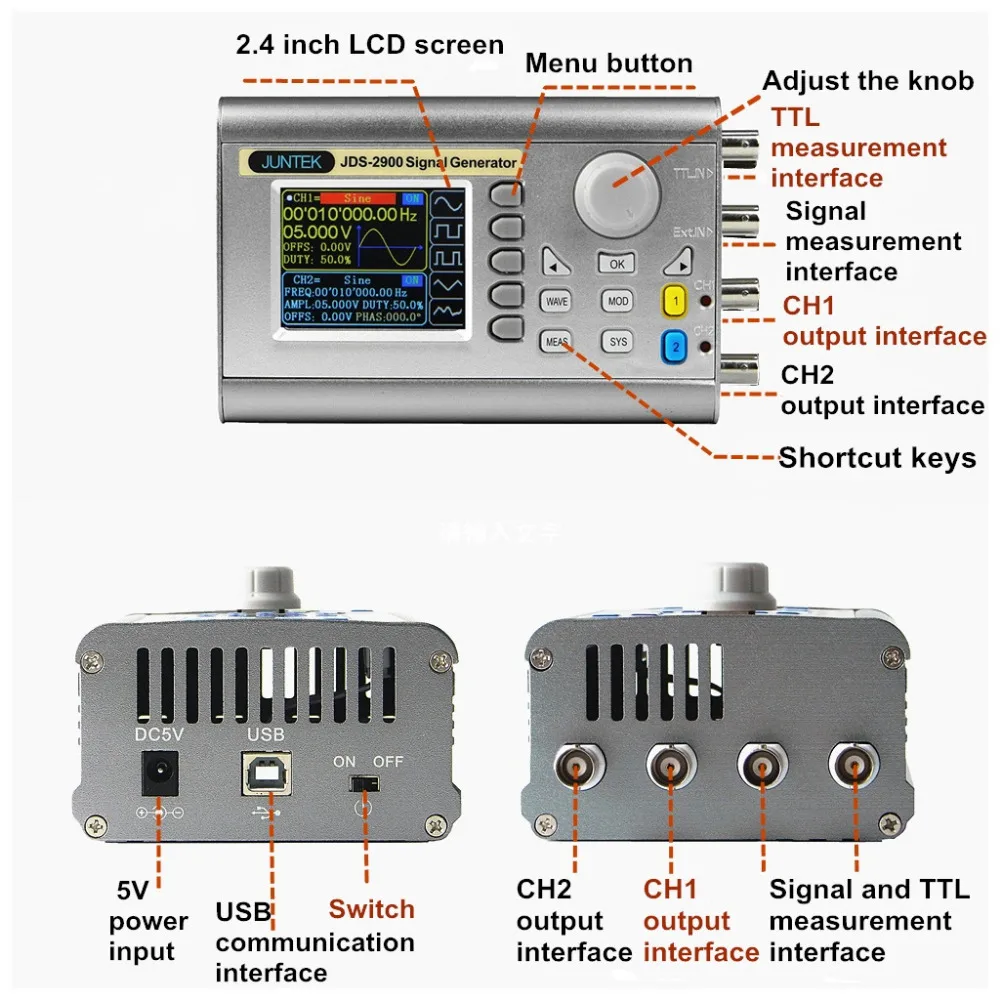

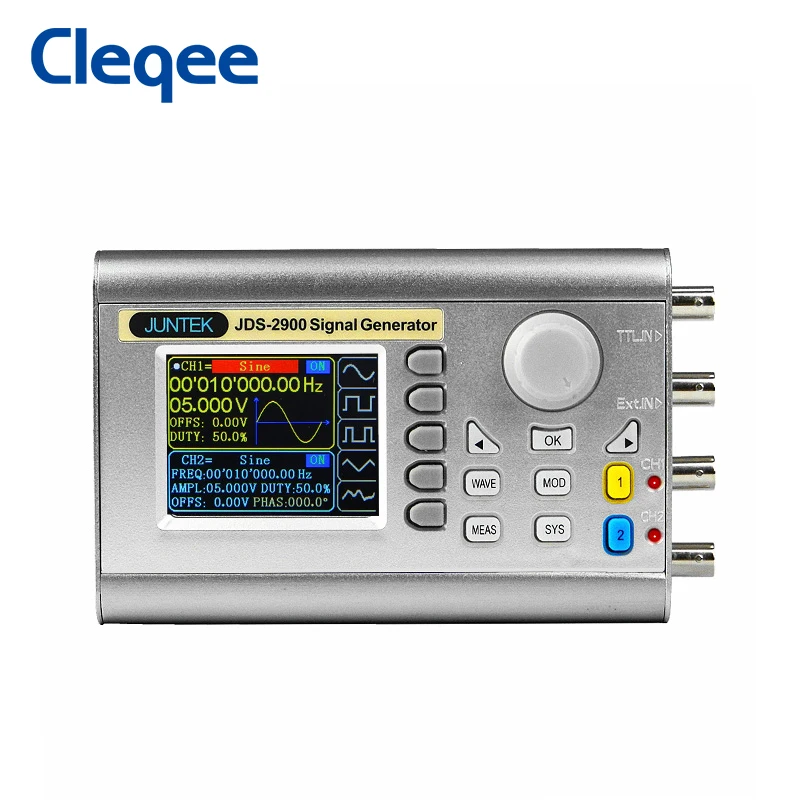

Дисплей

Тип дисплея

2,4 дюймовый цветной ЖК-дисплей TFT

Хранение и загрузка

Количество

100 групп

Местоположение

От 00 до 99 (извлеките 00 поместите данные в состоянии наддува по умолчанию)

Произвольная волна

Количество

От 1 до 60, всего 60 групп (15 групп по умолчанию)

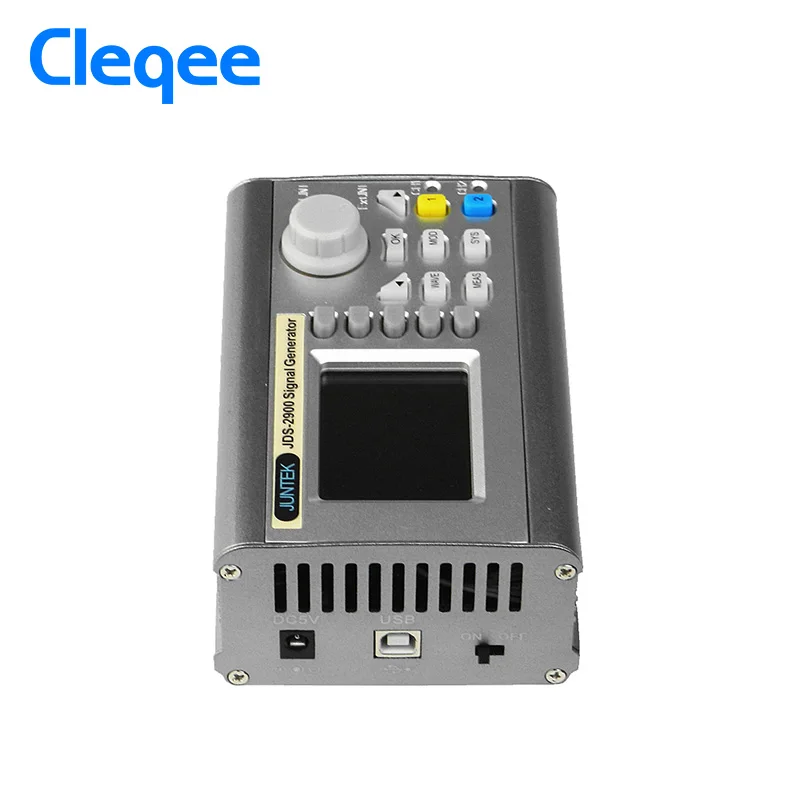

Интерфейс

Режим интерфейса

USB к последовательному интерфейсу

Интерфейс расширения-

Есть последовательный интерфейс режима уровня TTL, чтобы быть удобным для вторичной разработки.

Скорость связи

Принять стандарт 115200BPS

Протокол передачи данных

Принять режим командной строки, открытый протокол

Блок питания

Диапазон напряжения

5 в постоянного тока ± 0,5 В

Производственный процесс

Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы

ПредупреПредупреждение ющий тон

Пользователь может установить или выключить по процедуре

Эксплуатационные характеристики

Полная работа кнопки, непрерывная Регулировка ручки

Условия окружающей среды

Температура: 0 ~ 40 °C Влажность:<80%

Вес

800 г

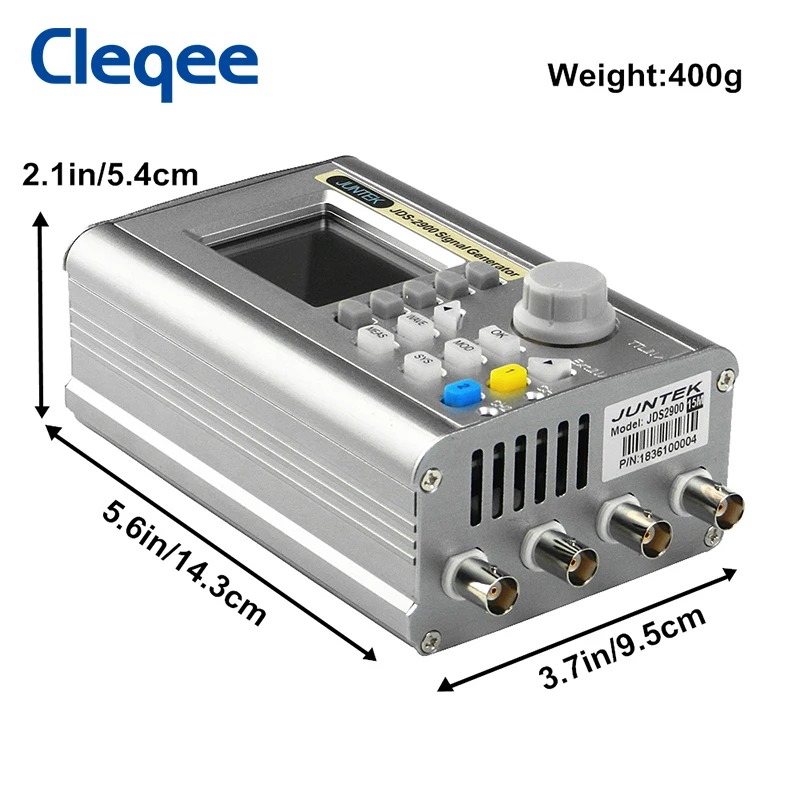

Размеры

146*96*56 мм
