Генератор высокого напряжения 15 кВ повышающий инвертор модуль катушки зажигания

---

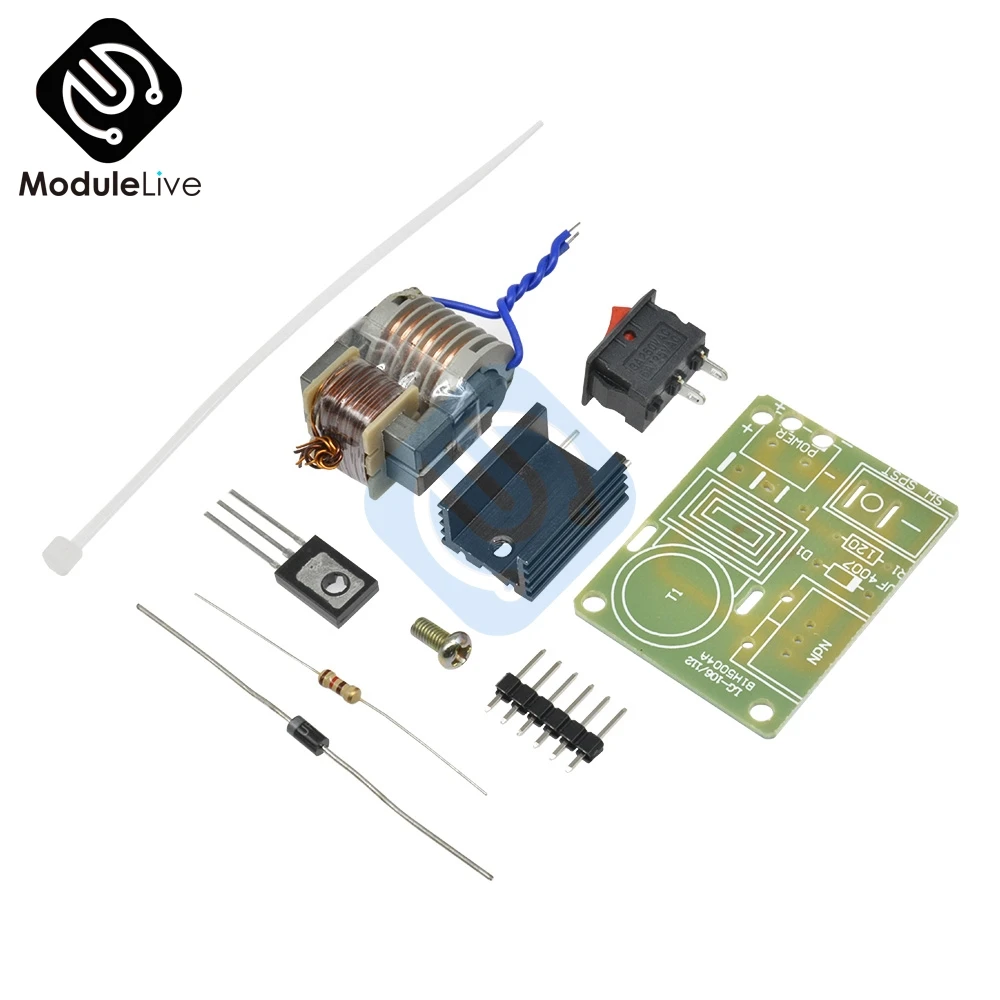

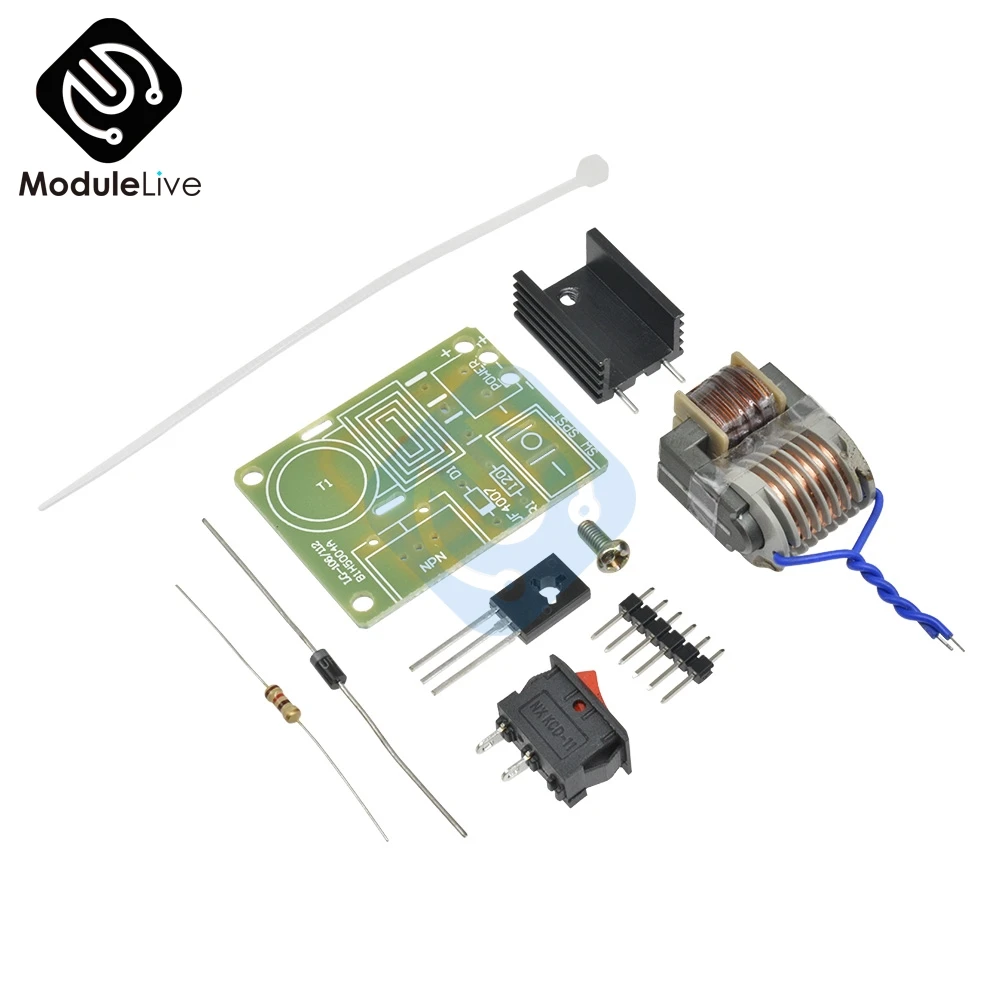

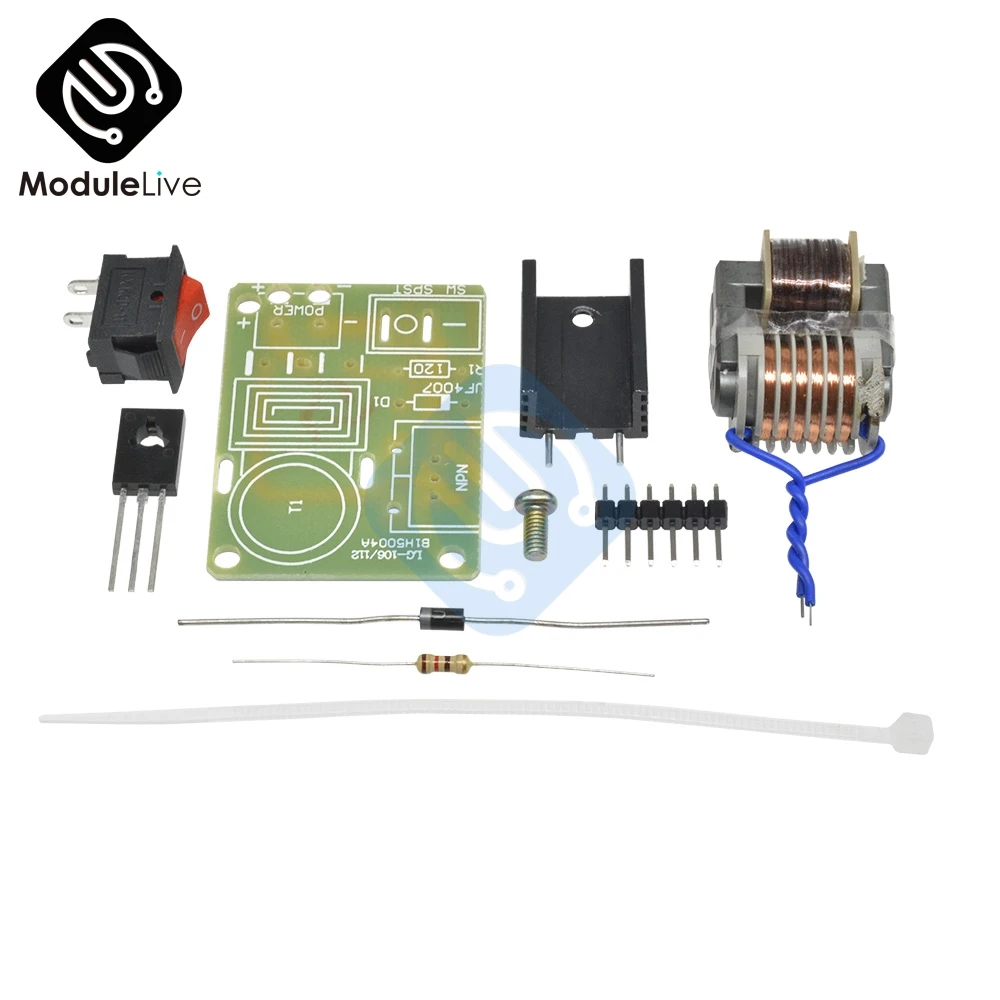

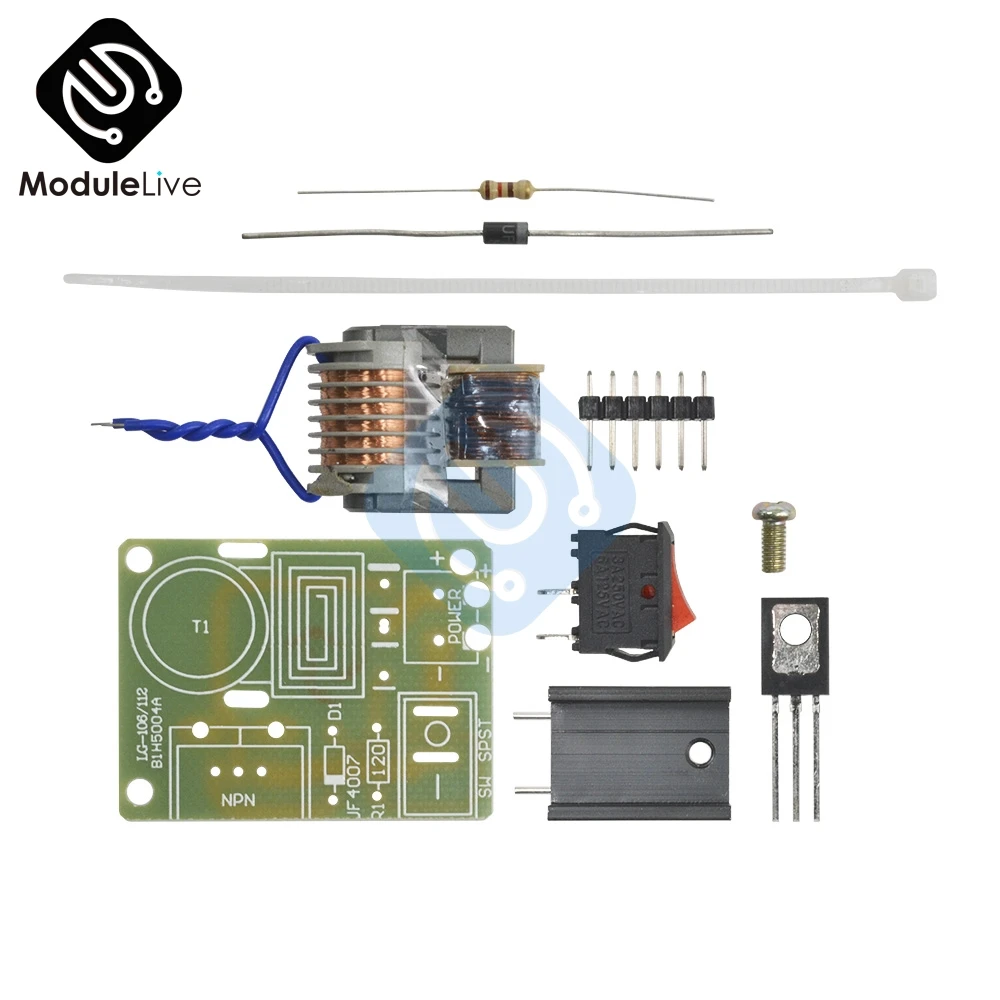

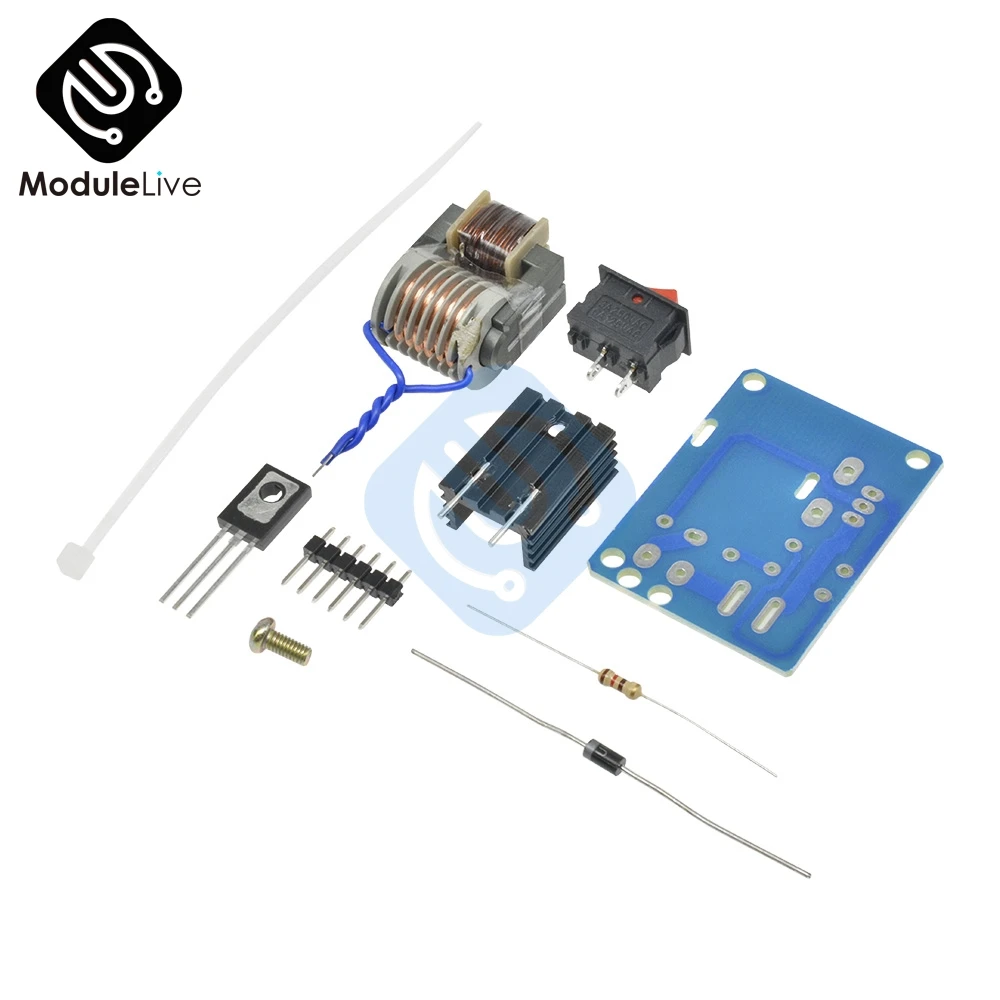

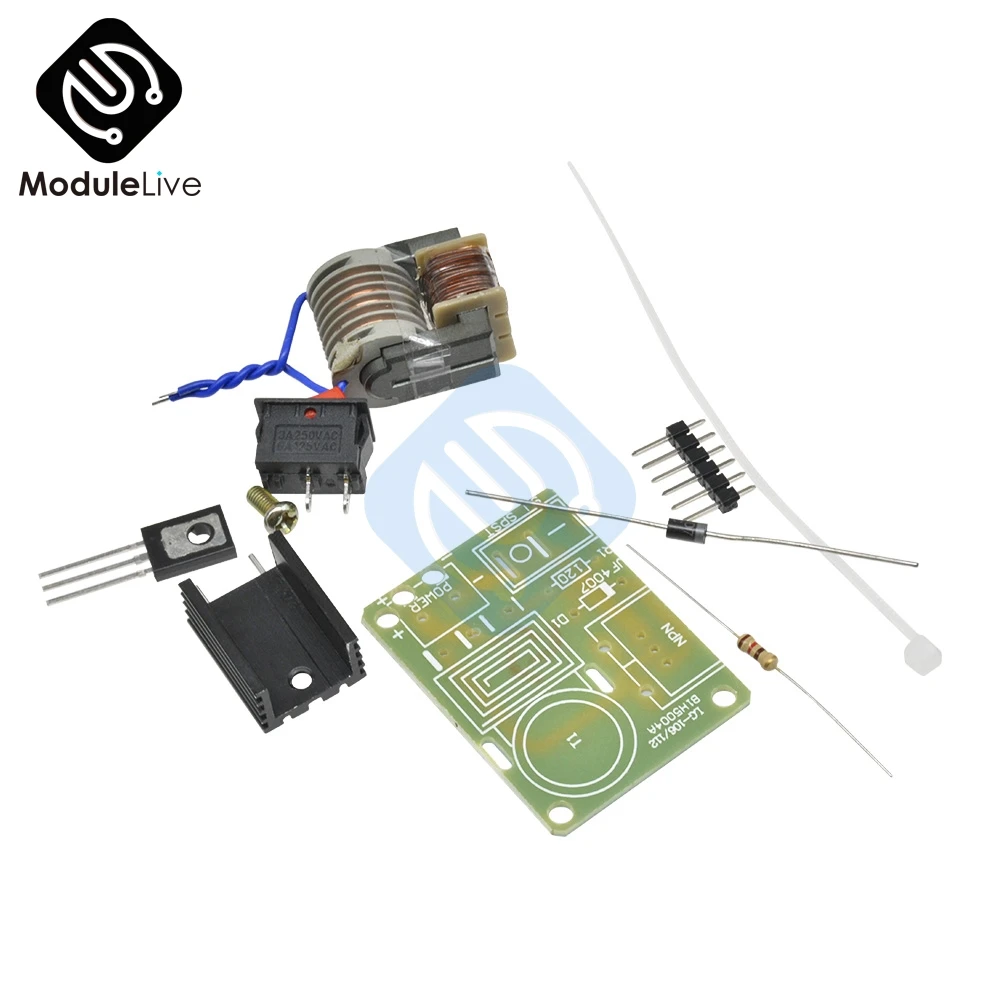

    Примечание: этот товар состоит из набора «сделай сам», который не собирается. По умолчанию с одной печатной платой.   Особенности: ◦Этот продукт представляет собой Катушка-усилитель, схема проста и надежна, с профессиональными линейными чертежами, электронными исследованиями conv Энтузиасты enience   ◦Использование: школьный научный эксперимент, электронное оборудование, генератор отрицательных ионов, научное малое производство. Эта схема генерируется, когда стабильная высокочастотная дуга, высокая температура, может легко воспламеняться горючими материалами, поэтому она называлась плазменными зажигалками   Параметр: Transformer 15 кВ трансформатор Наружные размеры приблизительно: 27 × 16 × 21 мм ◦Входное напряжение: 3,7 В-4,2 В постоянного тока (ограничение 12 В, легко повредить, не рекомендуется, этот трансформатор одинаково применим к входному напряжению 12 В, но требуется соответствующее увеличение основания резистора обратной связи до примерно 150 Ом ~ 1,5 кОм, его сопротивление должно быть большим, чтобы заменить небольшую регулировку, или Сожженный транзистор или трансформатор) Input входной ток: <2A ◦Выходное напряжение: около 15 кВ (Пожалуйста, обратите внимание на безопасность при использовании) ◦Выходной ток: ≤ 0,4a High биполярное расстояние зажигания высокого напряжения: ≤ 0,5 см   ◦Когда выходное напряжение продукта прерывается 3,7-4,2 В, вторичный высоковольтный выход не подключается к высоковольтным диодам и конденсаторам выпрямителя, выходные клеммы уровней ≤ 1,5 см в длину могут производить фиолетовую высокотемпературную дугу, без трещин, но температура очень высокая, вы можете легко и мгновенно наносить сигаретную бумагу, Или даже очень тонкие сгоревшие искры (например, тонкая проволока для эксперимента по химии младшей средней школы в условиях сгорания кислорода, но не такая хорошая, как кислород, настолько интенсивный.)   Структура трансформатора: Есть две основные обмотки, первичная обмотка, обратная обмотка, вторичный выход высокого давления. Другое: трансформатор 15 кВ предназначен для максимальной выходной мощности, лимит выходной мощности не может превышать 15 кВ, это одна сантиметровая дуга, более высокое выходное напряжение, вероятно, повредит трансформатор.   Размер печатной платы: 4,2 см * 3,2 см * 0,16 см;   ПРИМЕЧАНИЯ по установке: 1). С частями платы PCB лучшее производство, в котором линия трансформатора толстой линии и тонкой линии, при этом следует обратить внимание на другие компоненты доски шелковых символов и параметры сварки на линии. Плата трансформатора сделала три прокладки, в которых Середина отверстия прокладки относительно большая, отверстие в то же время Сварка толстой эмалированной проволоки и тонкой Эмалированной проволоки, толстая эмалированная проволока и тонкая эмалированная проволока не используют одну и ту же сторону, Например, с левыми толстыми линиями и правой стороной тонкой проволоки в или с левой стороны тонкой линии и правой стороной толстой линии сварки, Короче говоря, не используйте одну и ту же сторону толстых линий и тонких линий.     2). Чтобы предотвратить слишком большое расстояние выхода 2 провода, в результате чего нет нагрузки, вы можете сварить 3 P pin на выходе.     3). После успешного производства, если выходной доступ к высоковольтному конденсатору и трех высоковольтных выпрямителей состоит из цепи двойного напряжения, вы можете производить высокое напряжение постоянного тока, вы можете сделать Анионный генератор, схема проводки выглядит следующим образом:   Упаковка включает: 15VKE = 1 Тип повышающего трансформатора x1 Печатная плата X 1 Сопротивление 120 Ом X 1 UF4007 ультрабыстрый Восстанавливающий диод X 1 ТРАНЗИСТОР N20 X 1 Радиатор X 1 M3 * 6 винтов X 1 Переключатель лодки X 1 3-контактный X 1
