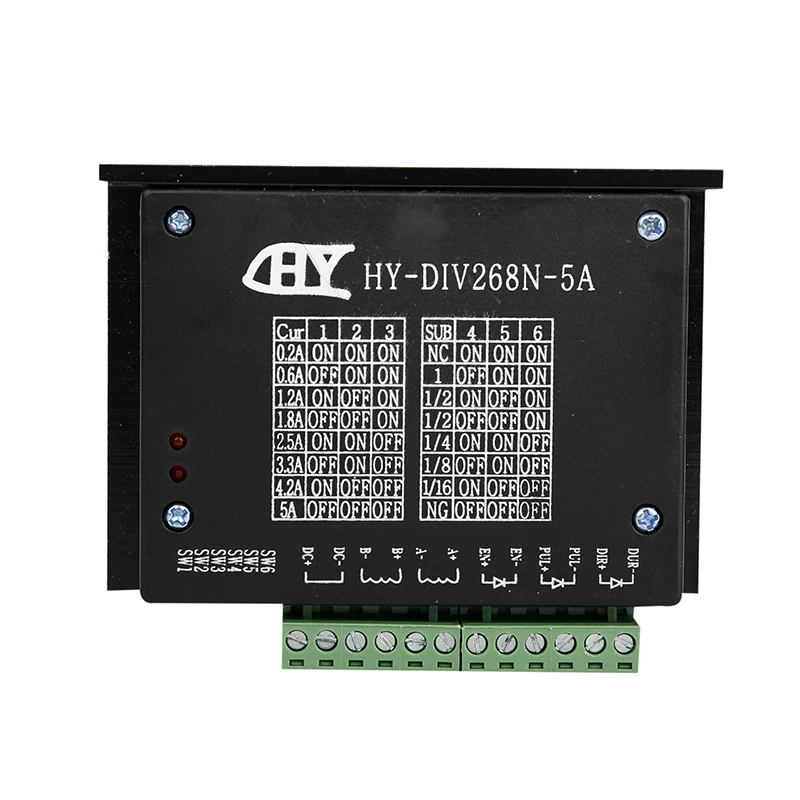

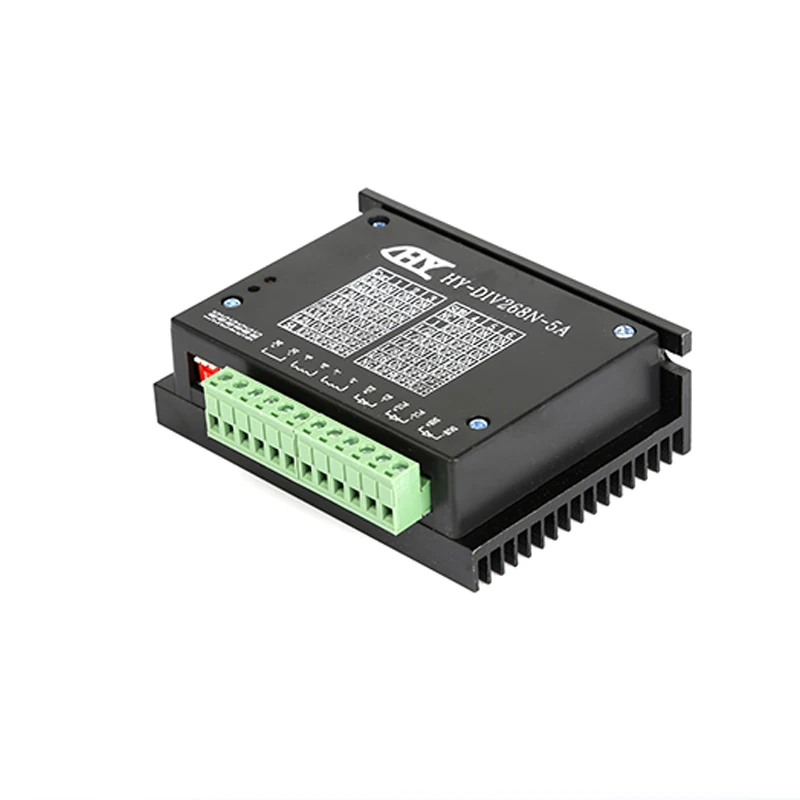

Контроллер с ЧПУ TB6600 0 2 5A драйвер шагового двигателя Nema 17 23 tb6600 двухфазный

---



TB6600 0,2-5A Драйвер шагового двигателя







Приложений:



HY-DIV268N-5A подразделение-типа двухфазный гибридный шаговый двигатель привода постоянном токе 12 ~ 48V источника питания, подходит для езды на автомобиле

  Двухфазный гибридный шаговый двигатель динамического напряжения переходного возраста от 12 до 48V, ток в режиме ожидания составляет менее 5A наружный диаметр 35-86 мм. Этот привод использует управление циклом тока привода, Пульсация крутящего момента двигателя очень мала, низкоскоростная работа очень гладкая, почти без вибрации и шума. Высокоскоростной Крутящий момент намного выше, чем у других двухфазных приводов, высокая точность позиционирования. Широко используется в гравировальный станок, станков с ЧПУ, упаковочного оборудования и других высокого разрешения требования на устройстве.         Основные функции     -Среднее Управление током, двухфазный синусоидальный выходной ток привода -Источник питания постоянного тока 12 ~ 48 В, внутренняя интеграция регулятора 12 В и 5 В -Оптически изолированный вход/выход сигнала -Защита от перенапряжения, низкого напряжения, перегрузки по току и белого короткого замыкания -Входное напряжение DC 12 ~ 48V вход -Входной ток от 1 до 5 ампер, выберите привод шагового двигателя. -Выходной ток 0.2A ~ 5A -Рабочая температура температуры-от 10 до 45 ℃; Температура хранения-40 ℃ до 70 ℃ -Влажность не конденсируется, не падает -Газ запрещает горючий газ и проводящую пыль         Параметры

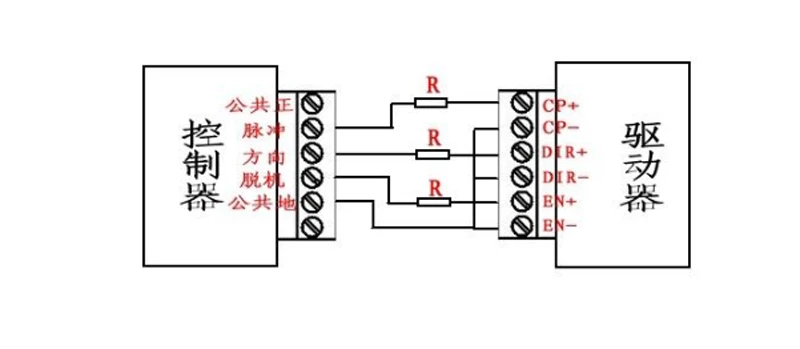

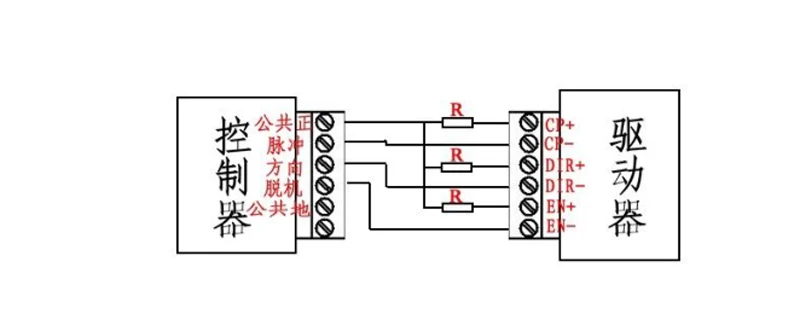

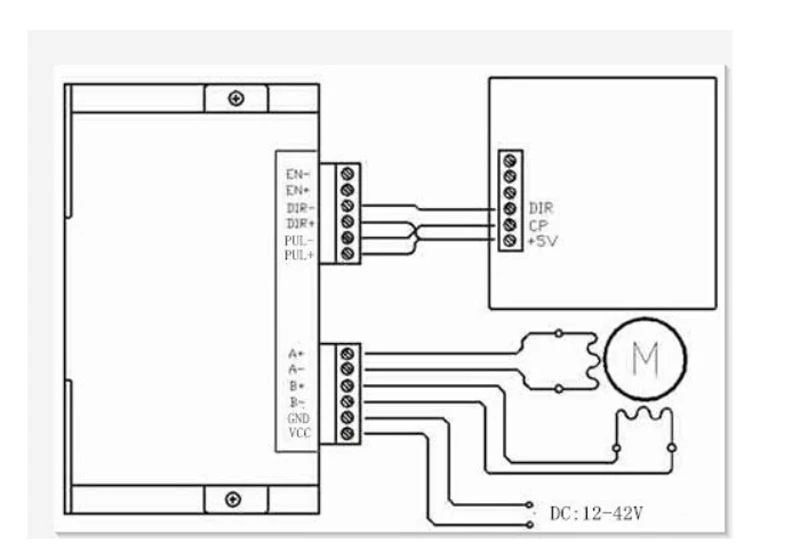

    Определение сигналов управления: PUL +: шаг импульсного сигнала является входной стороной или положительным импульсным сигналом ввода положительного терминала PUL-: отрицательный вход отрицательного входного импульсного сигнала или положительного импульсного сигнала DIR +: входной сигнал направления шага к положительному терминалу или вход отрицательного импульсного сигнала к положительному терминалу Дир: направление входной сигнал отрицательной стороне или обратный Шаг импульсный сигнал входное напряжение отрицательной клемме EN +: автономный может сбросить входную сторону сигнала EN-: автономный может сбросить входной сигнал отрицательного терминала Автономный включенный сигнал активен, сбой привода сброса для запрещения любого импульса, выход привода Компонент питания выключен, двигатель удерживает крутящий момент     Контрольные сигнальные соединения: Сигнал управления ПК может быть высоким, также может быть низким. При высокой активности контрольный сигнал Отрицательная сторона вместе как сигнал к активному низкому, положительная сторона всех сигналов управления вместе как общий сигнал     Схема входного интерфейса (соединение с общим катодом): Примечание: VCC 5V, R короткое; VCC объемом 12V, R 1K, больше, чем 1/8 Вт Резистор VCC значение 24 В, R 2K, более 1/8 Вт Резистор     Выбор функций (DIP-переключатель на панели привода): Установите двигатель на шаг вращения Дисковод для того, чтобы установить количество шагов за мотор революция 200 (целая ступень), 400 (2 сегментов), 1600 (8 сегментов), 3200 шагов (16 сегментов). Пользователь может управлять передней панели переключателя SW3 является SW4 бит накопителя, чтобы установить количество шагов     Полу-потока функционал: Полу-типом струи по низким представляет собой шаг Пульс 200ms, драйвер выходной ток автоматически снижается до номинальная выходная current50 %, используется для того, чтобы предотвратить нагрев двигателя.     Интерфейс питания: DC +, DC-: для подключения питания привода DC +: уровень мощности постоянного тока, напряжение источника питания постоянного тока 12-48 В. Максимальный ток составляет 5A. DC-: источник питания постоянного тока отрицательного уровня A + A-B + B-: для подключения двухфазного гибридного шагового двигателя Привод и двухфазный гибридный шаговый двигатель для соединения с четырехпроводная система, обмотки двигателя параллельно и последовательного соединения, и метод подключения, высокая скорость работы, но ток привода большой (для тока обмотки двигателя в 1,73 раз), подключается последовательно, когда ток привода равен току обмотки двигателя.     Статус светильник указана следующая информация: Запуск: Зеленый светильник в обычной работе. ERR: Красный светильник, мощность, светильник, индикатор питания     Установка Состояние: Около 20 мм пространства, не может быть помещен рядом с другим отопительным оборудованием, чтобы избежать пыли, масляного тумана, Коррозионные газы, высокая влажность слишком большая и сильная вибрация.

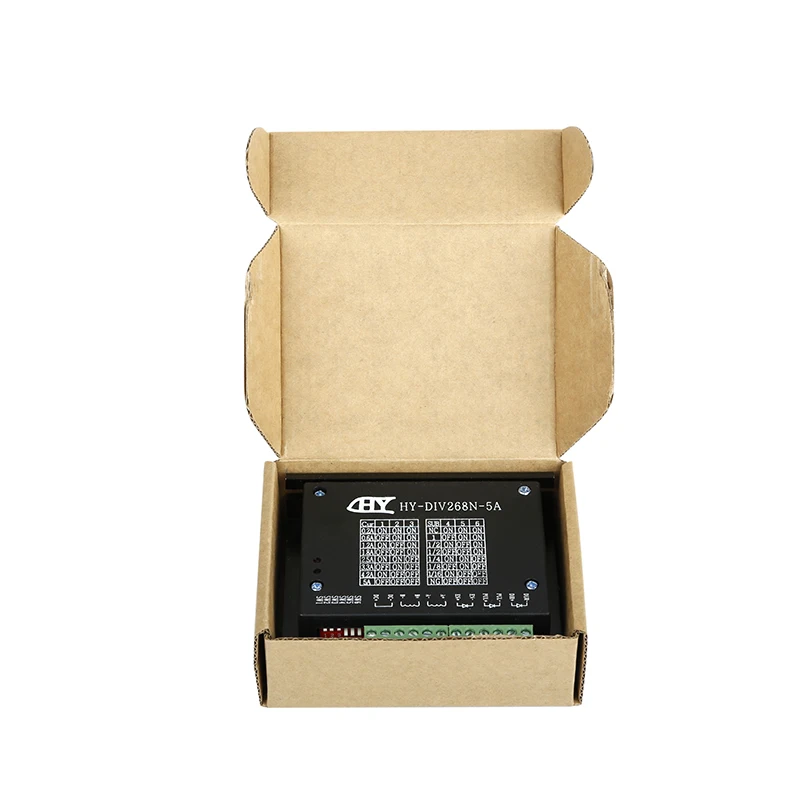

Посылка включает в себя:



(1 шт.);Драйвер электропривода

Коробка-1 шт.
