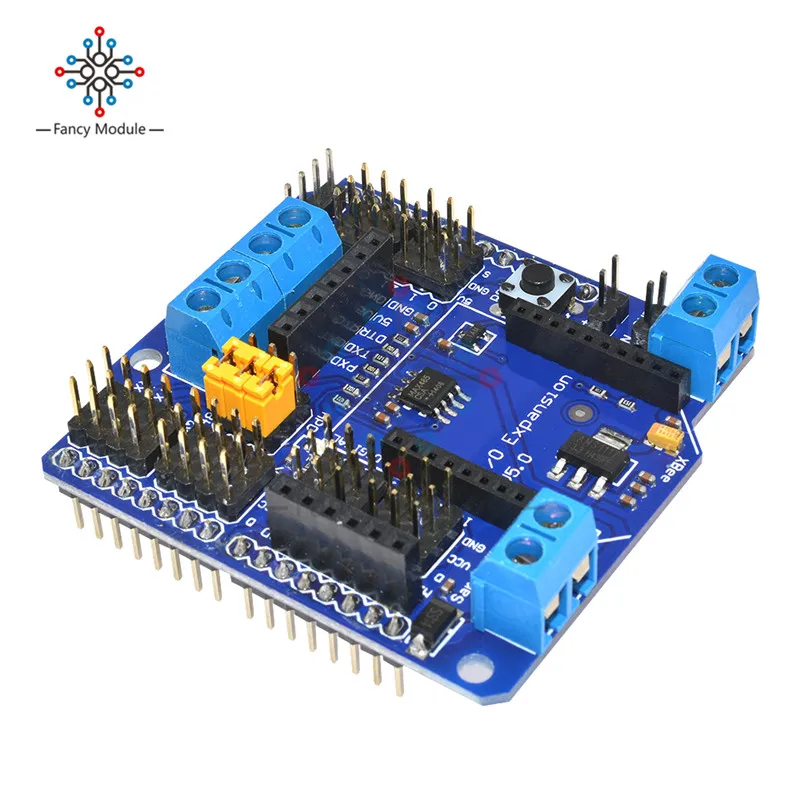

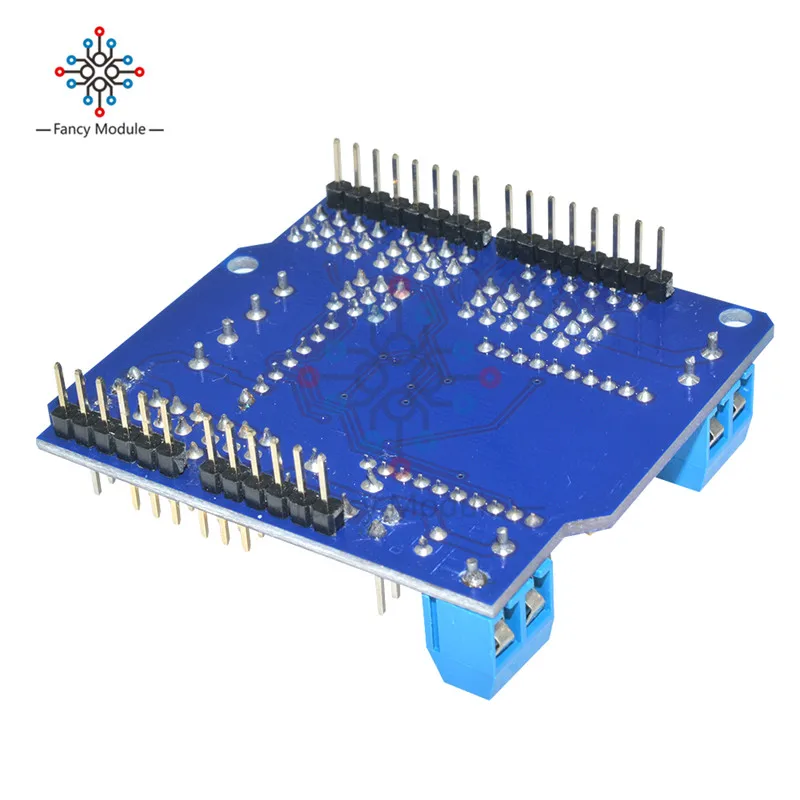

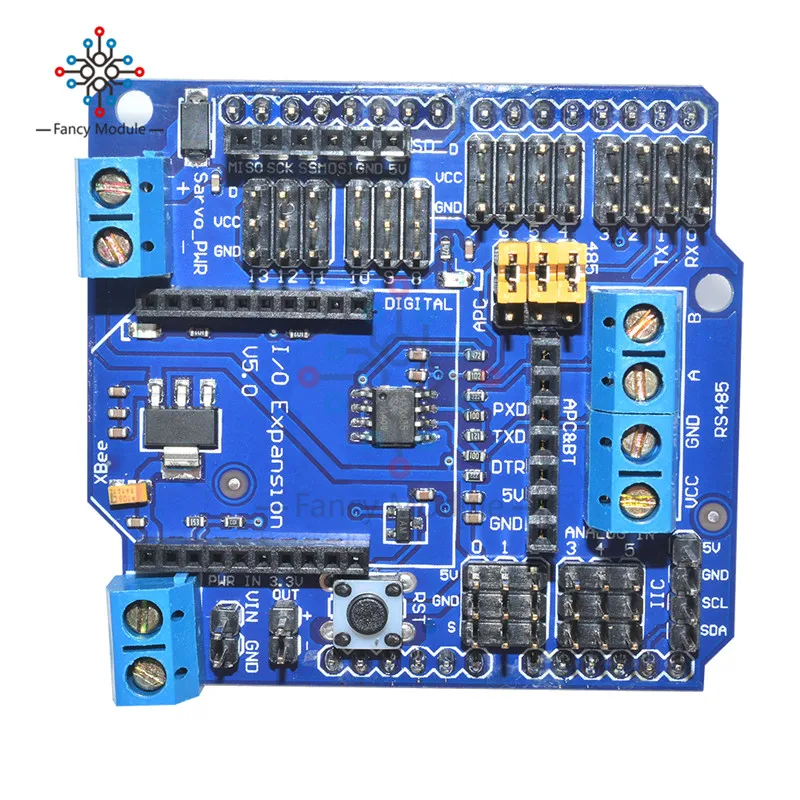

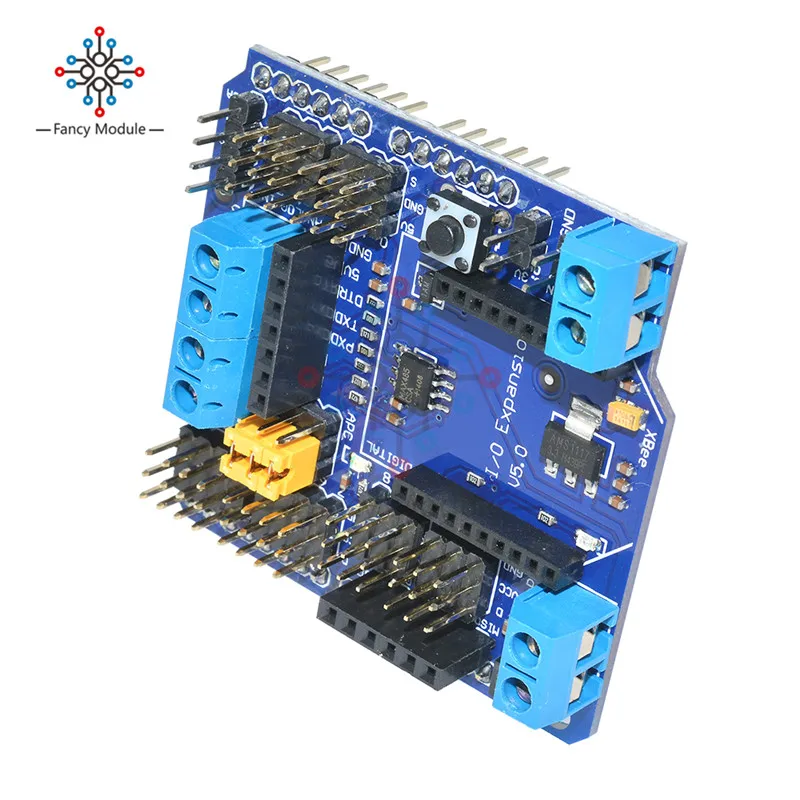

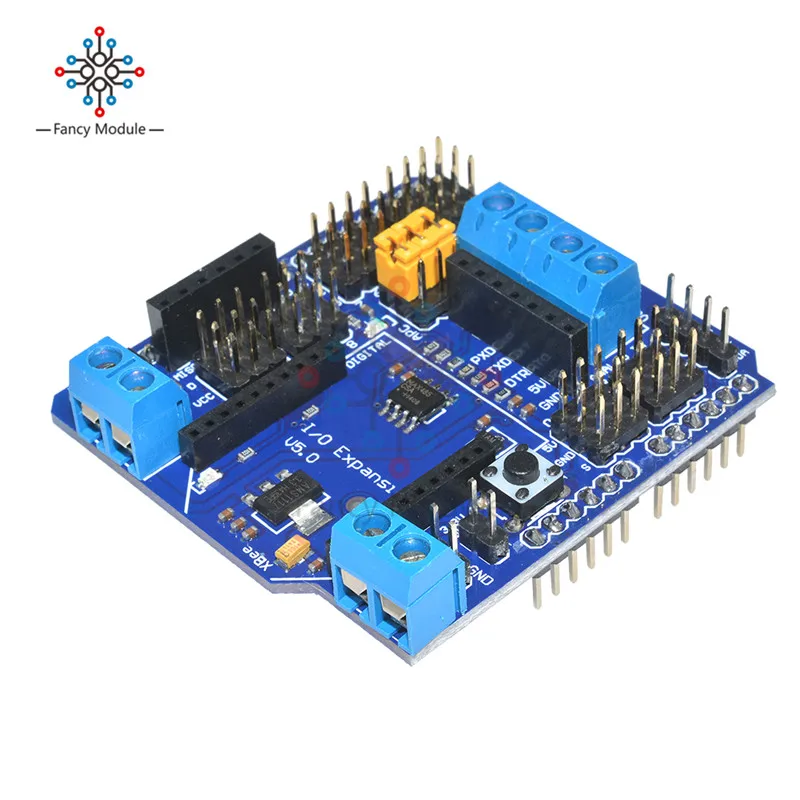

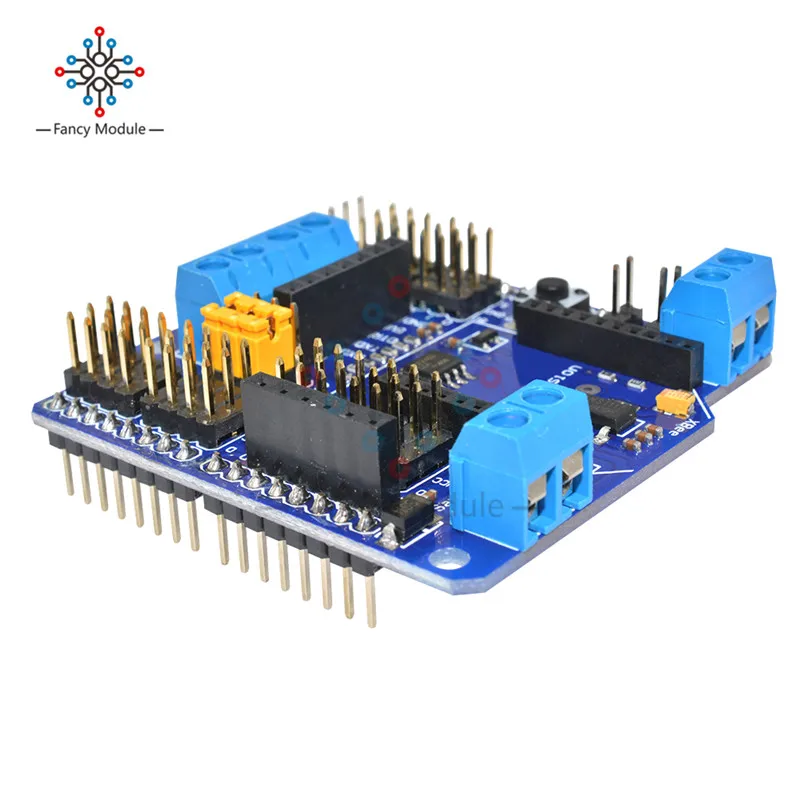

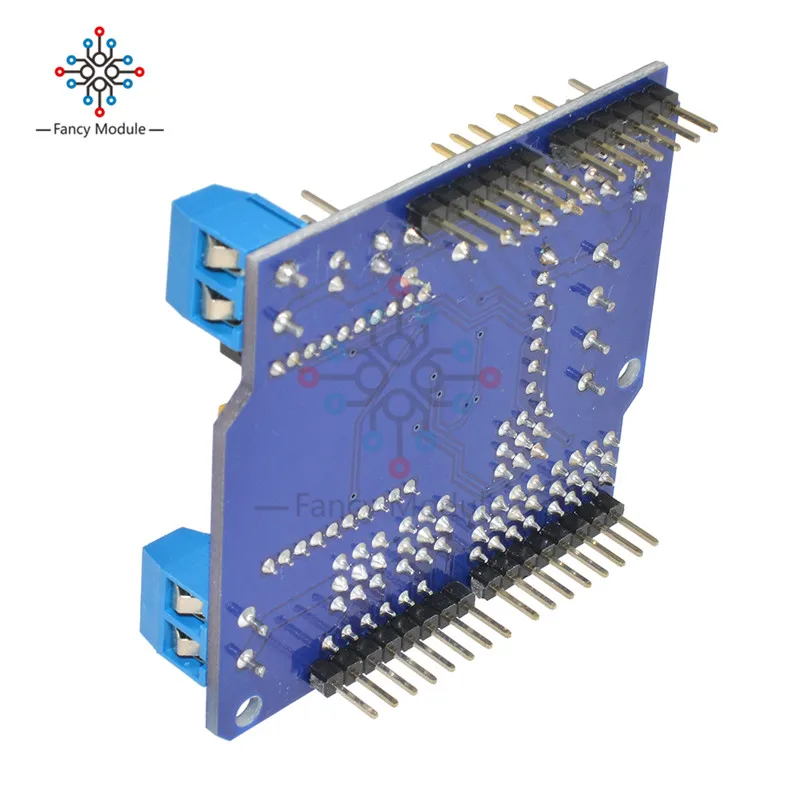

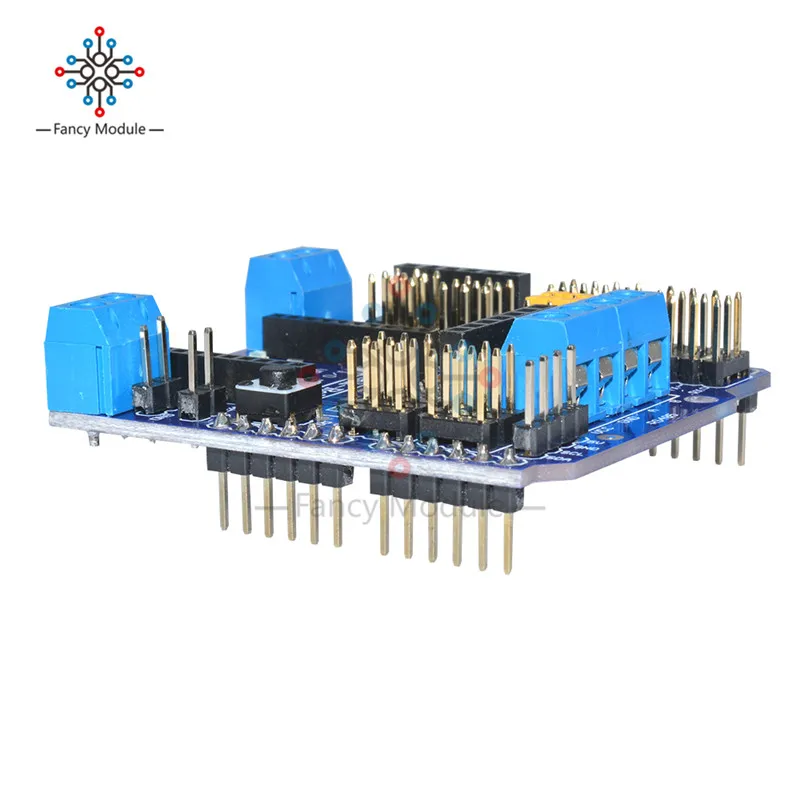

1 шт. Стандартный расширительный щит ввода/вывода V5 Xbee Датчик Щит RS485 Для Arduino

1 шт. Стандартный расширительный щит ввода/вывода V5 Xbee Датчик Щит RS485 Для Arduino

Наша Расширительная плата IO развивается, этот последний расширительный Щит V5 IO теперь поддерживает Xbee. Он сочетает в себе наш популярный Xbee щит

Параметры

• Поддержка RS485
• Поддержка Xbee (Xbee pro)
• Поддержка Bluetooth
• Поддержка APC220
• Поддержка чтения/записи sd-карт

1. Расширение 14 цифровых портов IO (12 серводвигателей) и мощность;
2,6 аналоговые порты IO и мощность;
3,1 цифровой внешний порт питания;
4. Внешний источник питания с цифровым портом и автоматическое переключение бортового источника питания;
5,1 Внешний входной разъем питания и входной штырь;
6. Интерфейс RS485;
7. Кнопка сброса;
8. Беспроводной интерфейс передачи данных xbee/Bluetooh Bee Bluetooth;
9. Беспроводной интерфейс передачи данных Bluetooth APC220/Bluetooh V3;
10. Интерфейс IIC/I2C/TWI;
11.3.3 в выходной порт;
12. Интерфейс модуля sd-карты;

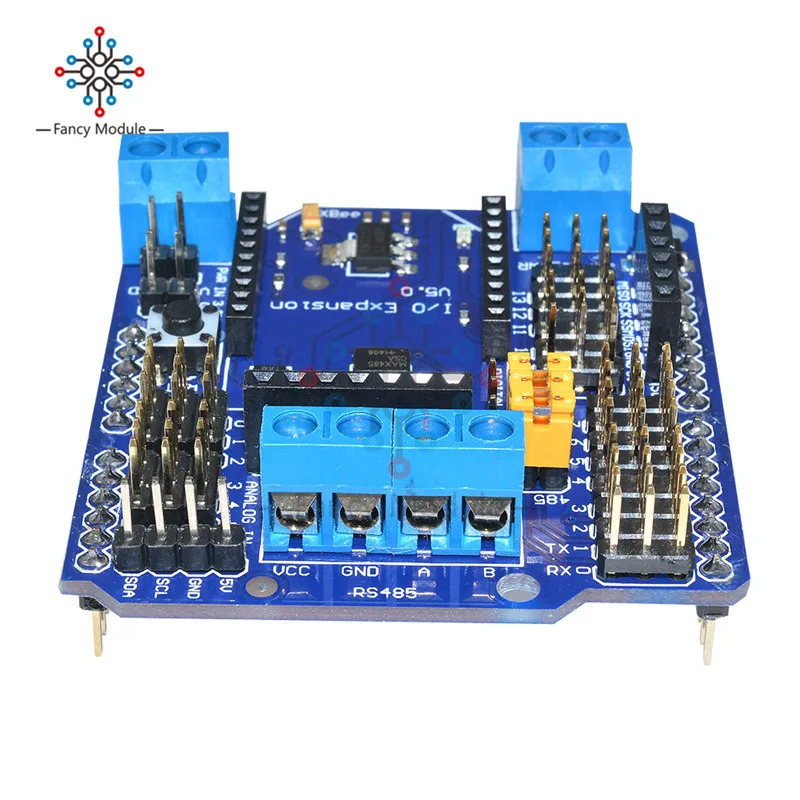

RS485

Для работы с comms используется чип SP485CN.

Винтовые клеммы (предположим, что три перемычки установлены на '485'), отмеченные 'A' и 'B' перейти непосредственно к IC 'A' и 'B' штифты (6 и 7 соответственно).

Винтовой терминал, отмеченный VCC, переходит к IC VCC pin (8), а также к линейке платы + 5 В

Винтовой терминал, отмеченный GND, переходит к IC GND pin (5), а также к линейке GND платы

Пин-код чипа (ввод данных?) (4) подключен к цифровому контакту Arduino 1 (TX).

Штырь микросхемы RO (вывод данных?) (1) подключен к цифровому контакту Arduino 0 (RX), с резистором pull-up до рельсы + 5 В.

Pin (3) (с помощью резистора) DE (с выходом) Подключается к цифровому контакту Arduino 2-это активный высокий.

Этот DE pin также подключен к чипу RE bar (приёмник включен) pin (2) и, следовательно, контролируется для Arduino цифровой pin 2 тоже-это активный низкий.

Цифровой контактный 2 = Rx/Tx 'возможность'; Высокий для передачи, низкий для получения

Таким образом, для передачи данных с Arduino Digital Pin 1 вам нужно взять цифровой pin 2 high, а для получения данных для Arduino Digital Pin 0 вам нужно взять цифровой pin 2 low.

Pin-код

Образец товара

RS485 передачи данных

Int EN = 2; /RS485 имеет разъем включения/отключения для передачи или получения данных. (Извлеките для) для Arduino Digital Pin 2 = Rx/Tx 'Enable'; Высокая передача, низкая для получения void setup() { pinMode(EN, OUTPUT); Серийный. Старт (19200); } пустая петля () { /Отправка данных цифровой записи (EN, Высокий);/включение последовательного передачи данных. Печать ('A'); Задержка (1000); }

RS485 приема данных

Int ledPin = 13; int EN = 2; int val; void setup() { pinMode(ledPin, OUTPUT); pinMode(EN, OUTPUT); Serial.begin(19200); } void loop() { /получите данные digitalWrite(EN, LOW);/Включите получение данных val = Serial. Чтение (); if (-1 != val) { if ('A' = val) {DigitalWrite (ledPin, HIGH); Задержка (500); digitalWrite(ledPin, LOW); Задержка (500); }
