Бесплатная доставка! ЧПУ щит v3 гравировальный станок 3D принтер + 4 шт. A4988 Плата

Бесплатная доставка! ЧПУ щит v3 гравировальный станок 3D принтер + 4 шт. A4988 Плата

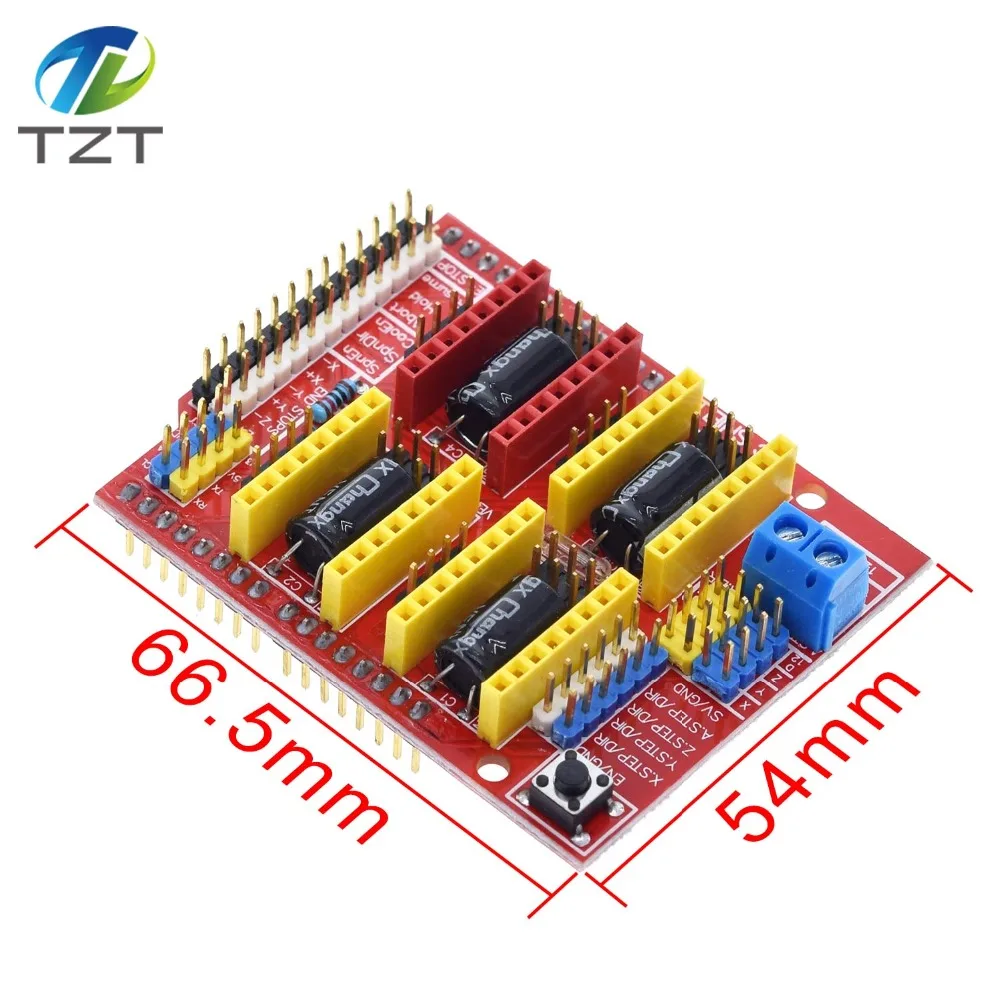

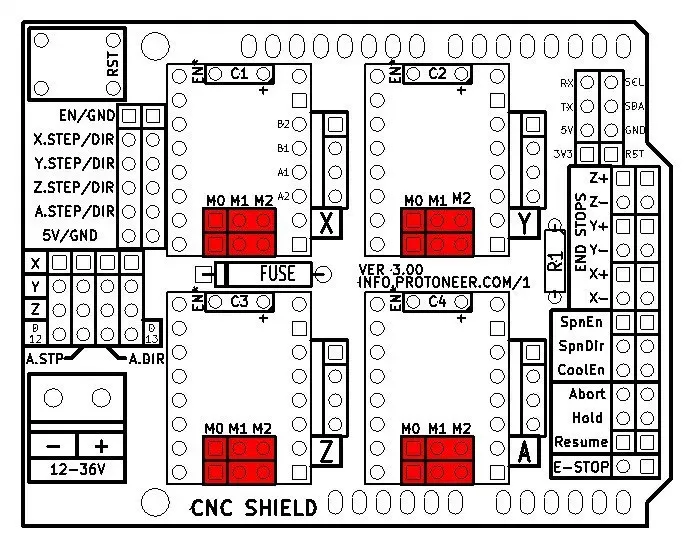

Монтажная плата на ЧПУ:

1. Последняя версия 3,0 Для Arduino с ЧПУ.

2. Совместимость с GRBL 0,9.(Прошивка с открытым исходным кодом, которая работает на UNO для Arduino, которая превращает команды g-кода в шаговые сигналы)

3,PWM шпиндель и указатели направления

Поддержка 4,4 осей (X, Y, Z , A-может дублировать X, Y, Z или сделать полную 4-ю ось с пользовательской прошивкой с помощью контактов D12 и D13)

5,2 x торцевых остановок для каждой оси (всего 6)

6, Хладагент включить

7, использует съемные A4988 или DRV8825 совместимые Шаговые драйверы

8. Перемычки для установки микрошагового механизма для шаговых драйверов.(Некоторые драйверы, такие как DRV8825, могут работать до 1/32 микрошаговых устройств)

9, компактный дизайн.

10, шаговые двигатели может быть подключен с 4 pin разъемов molex или припаивания.

11, работает на 12-36 В постоянного тока.(На данный момент только драйверы DRV8825 могут работать до 36 В, поэтому, пожалуйста, учитывайте рабочее напряжение при включении платы.)

12, обратите внимание, что это разобранный комплект и необходимы основные навыки пайки.

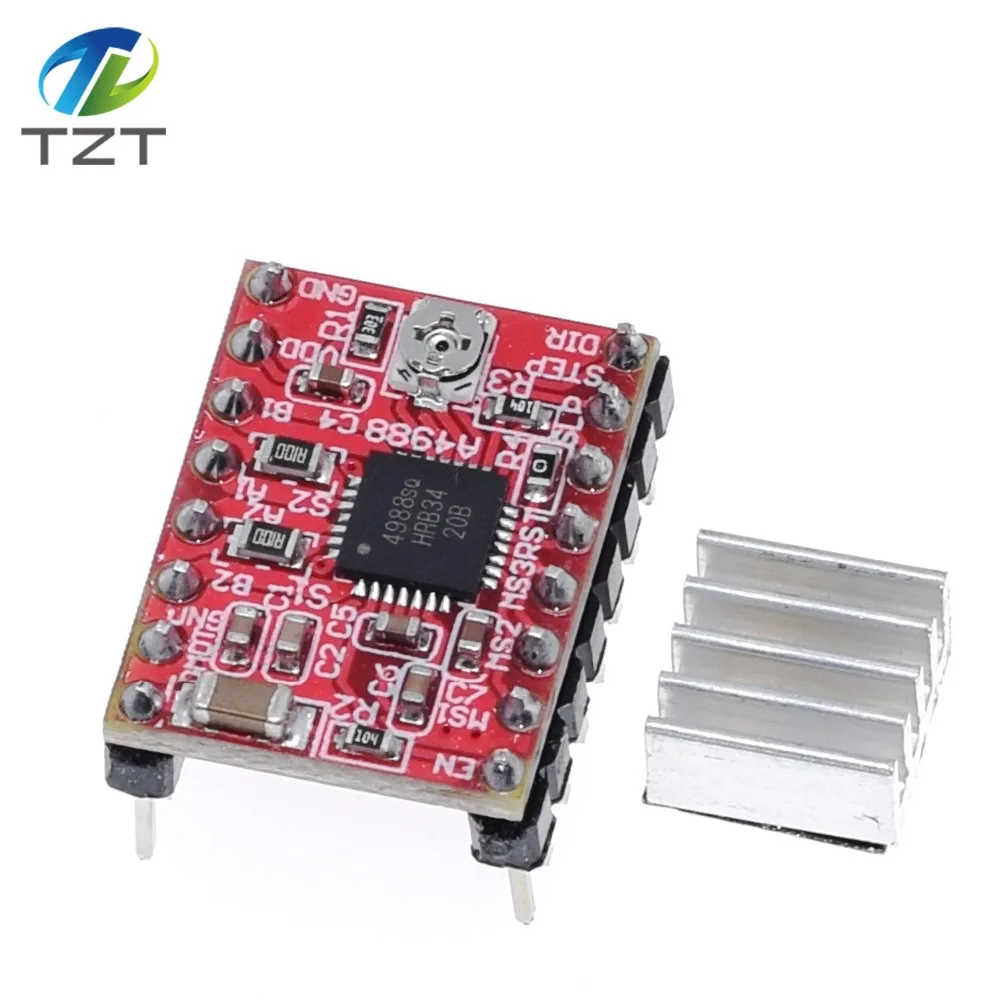

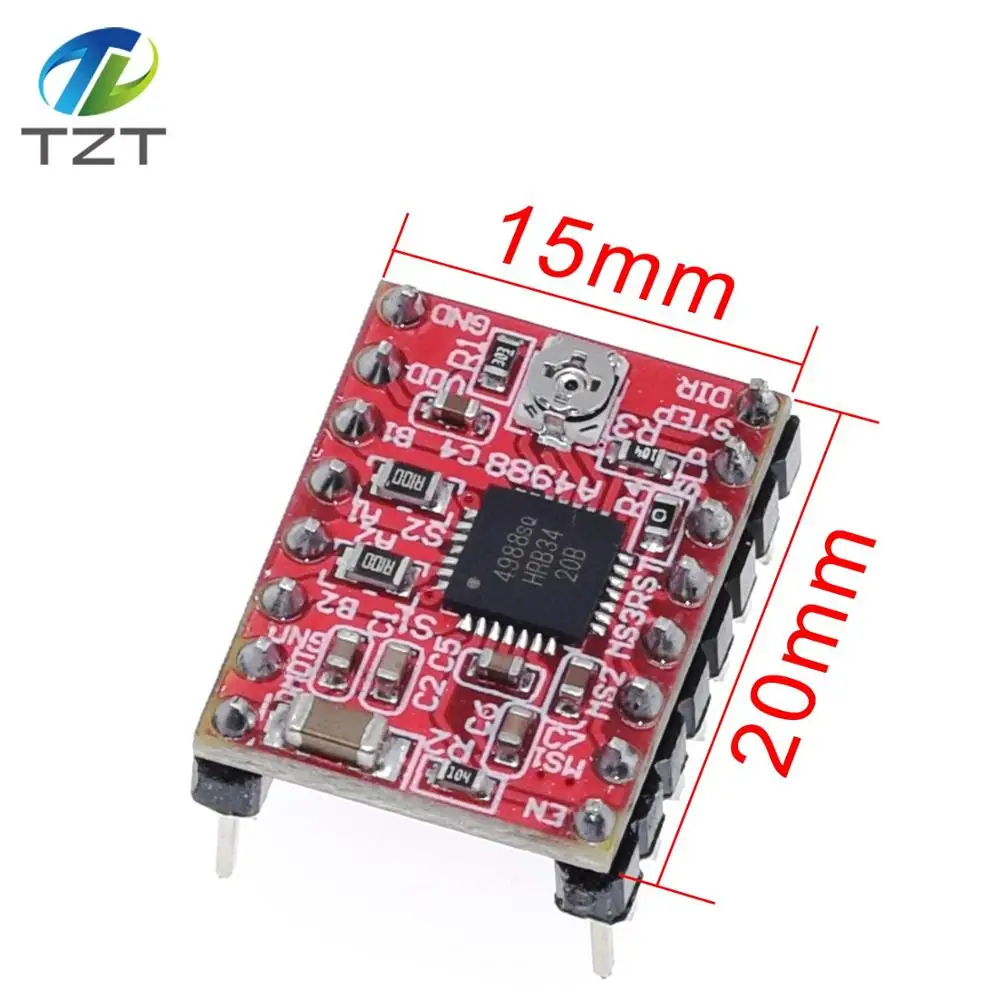

A4988 Драйвер шагового двигателя:

1. Плата драйвера шагового двигателя A4988 представляет собой секционную плату для микрошагового драйвера Allegro A4988 DMOS с переводчиком и защитой от перегрузки по току; Пожалуйста, внимательно прочитайте таблицу данных A4988 перед использованием этого продукта.

Низкий RDS (On) выход

2, автоматическое обнаружение/Выбор режима распада тока

3. Смешайте с медленными режимами распада

4. Синхронное выпрямление для рассеивания низкой мощности

5, внутренний UVLO

6, защита от перекрещивающихся токов

7,3.3 и 5 V совместимый логический источник

8, Тепловая схема отключения

9, защита от заземления

10. Защита от короткого замыкания

11, пять режимов выбора: полный, 1/2, 1/4, 1/8 и 1/16

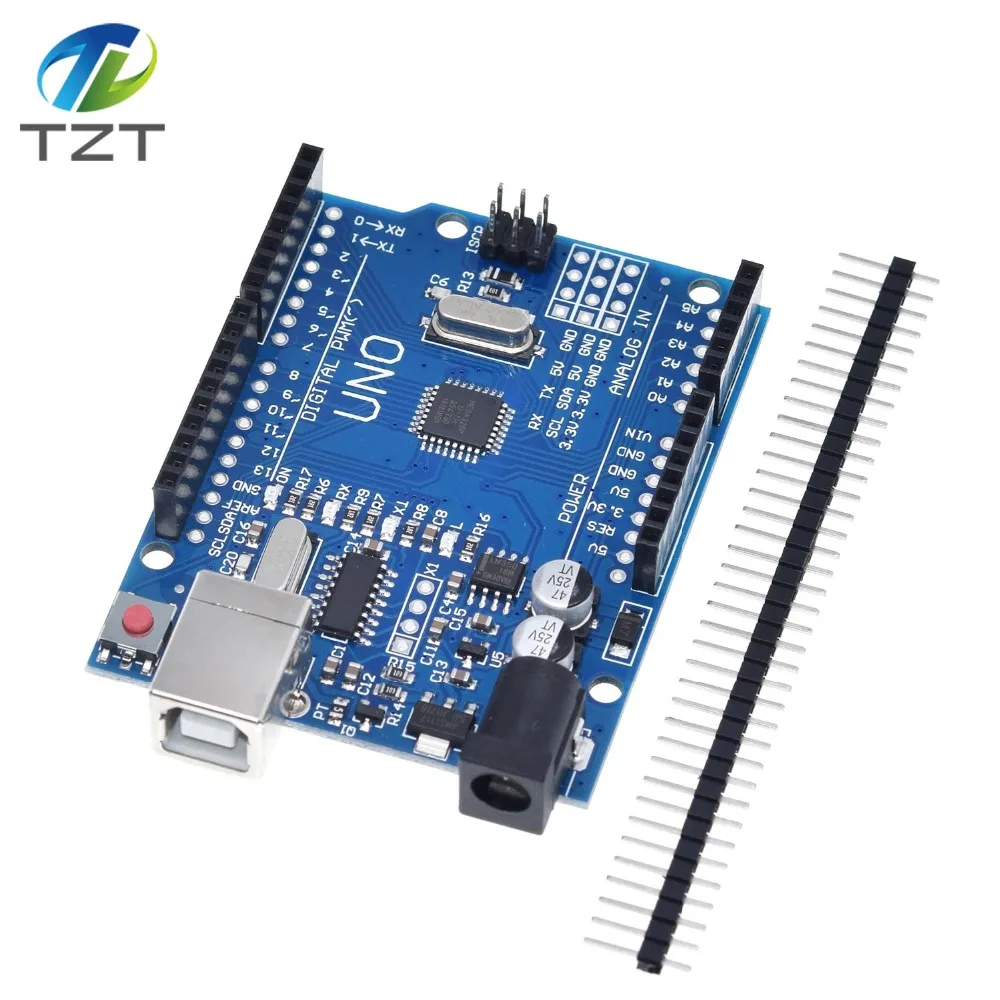

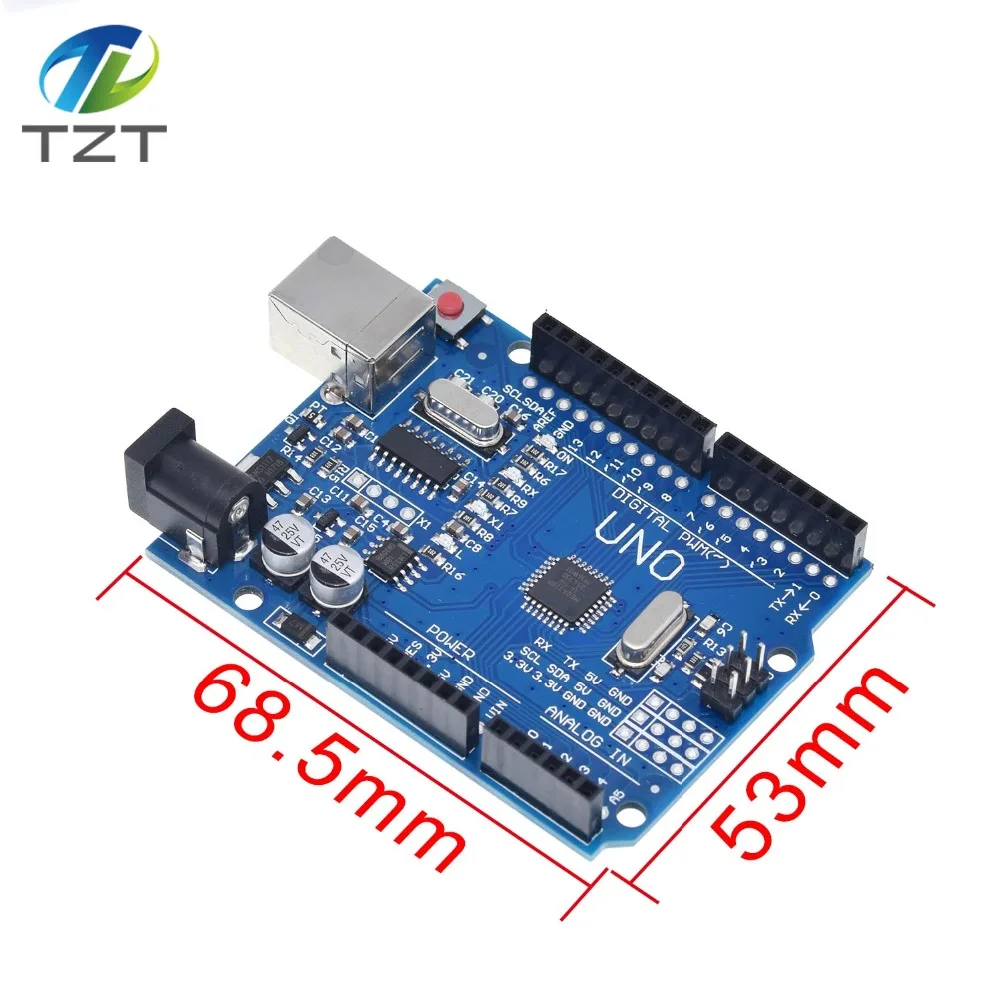

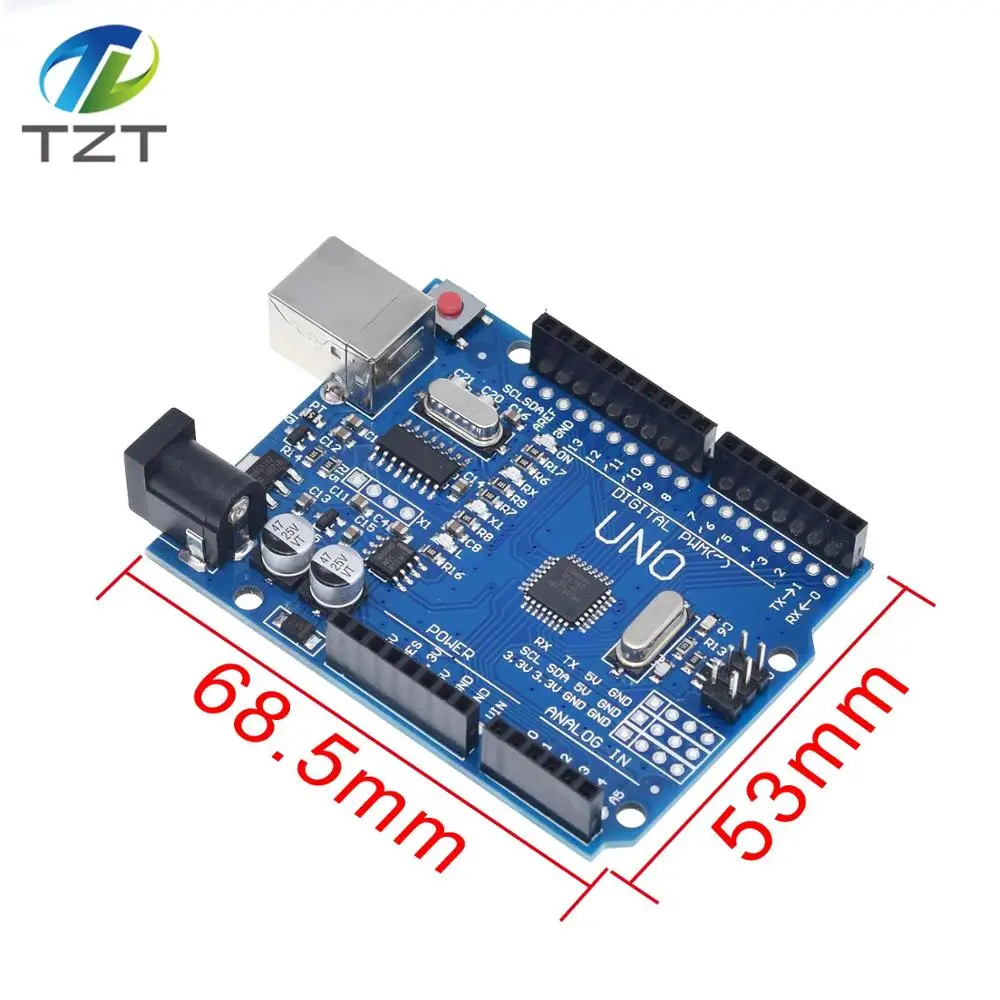

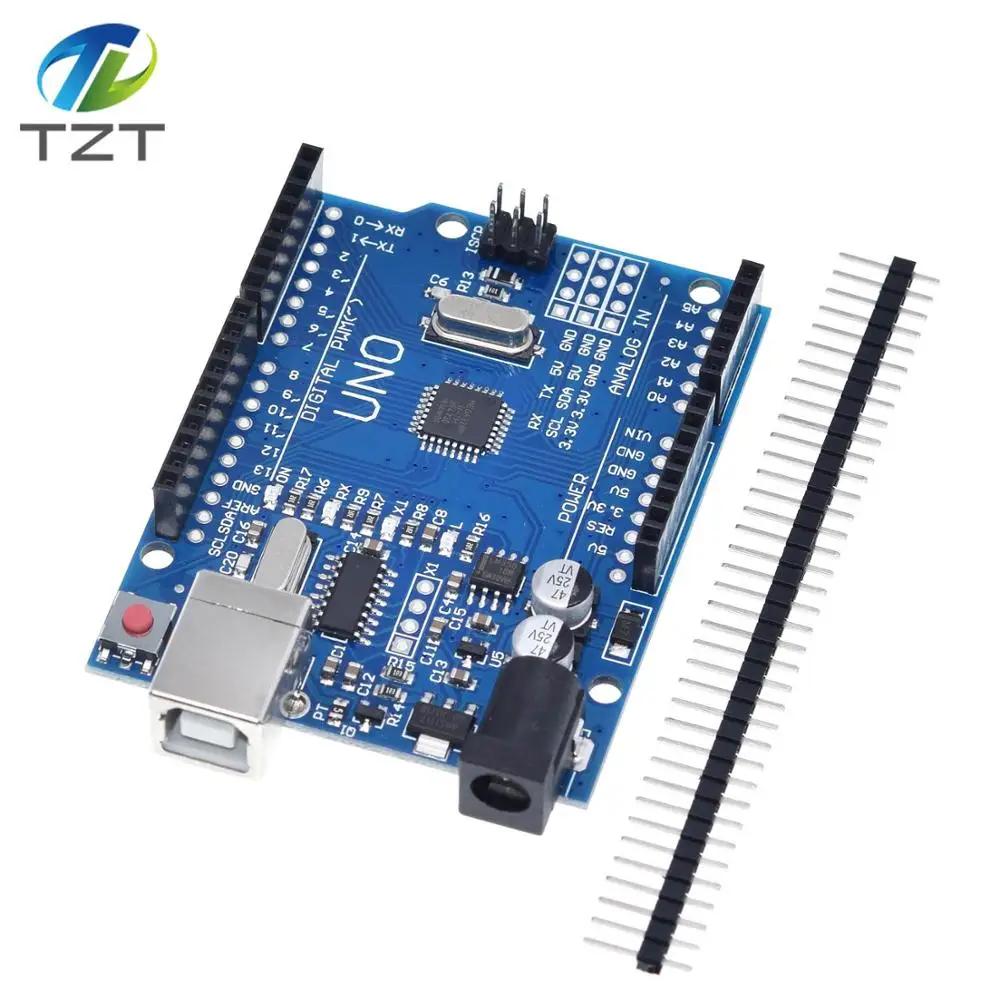

UNO R3 плата для Arduino:

MCU: ATmega328

Интерфейс USB: ATmega16U2

Рабочее напряжение: 5 В

Цифровые контакты ввода/вывода: 14 (включая 6 с PWM возможностью)

Аналоговые входные контакты: 6

I-I/O выходной ток: макс. 40 мА

3,3 В выходной ток: 150mA max

Флэш-Память: 32 Кб (0,5 КБ используется загрузчиком-в комплекте)

Статическая RAM (S RAM): 2 Кб

EEPROM: 1kB

Частота часов: 16 МГц

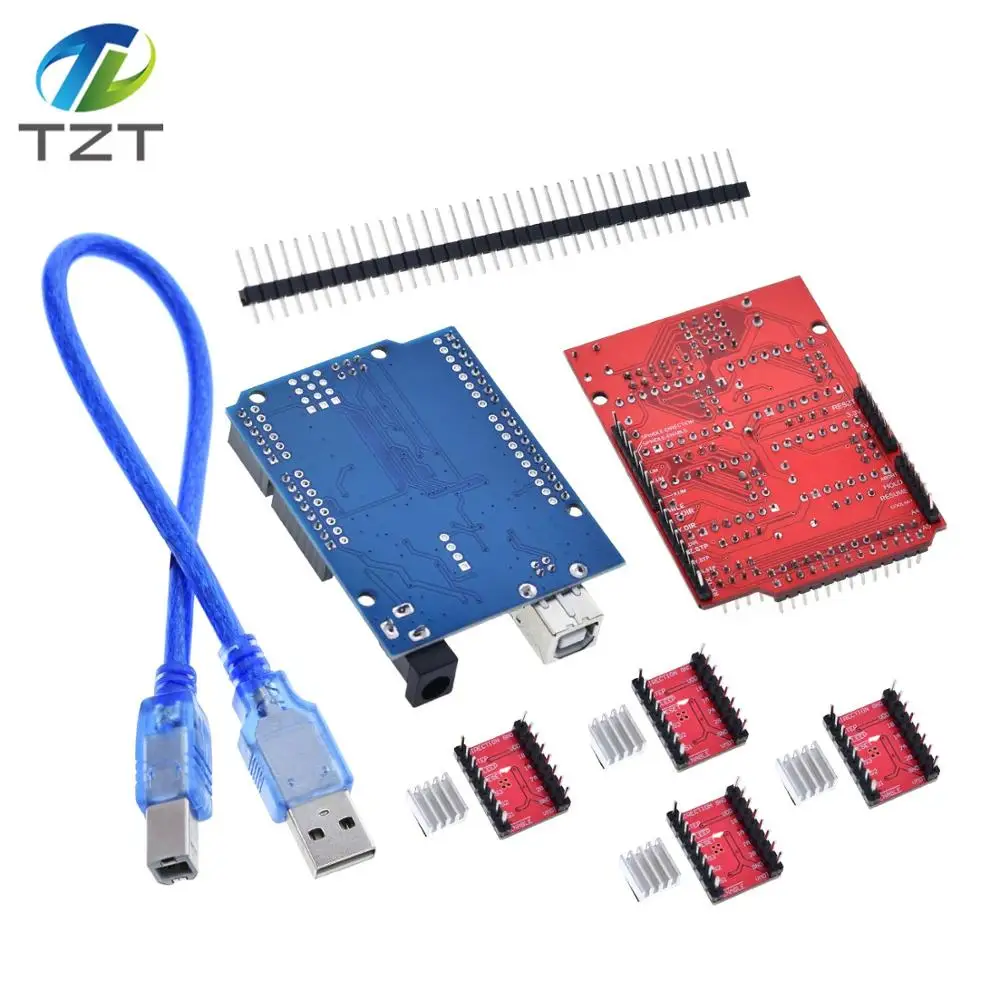

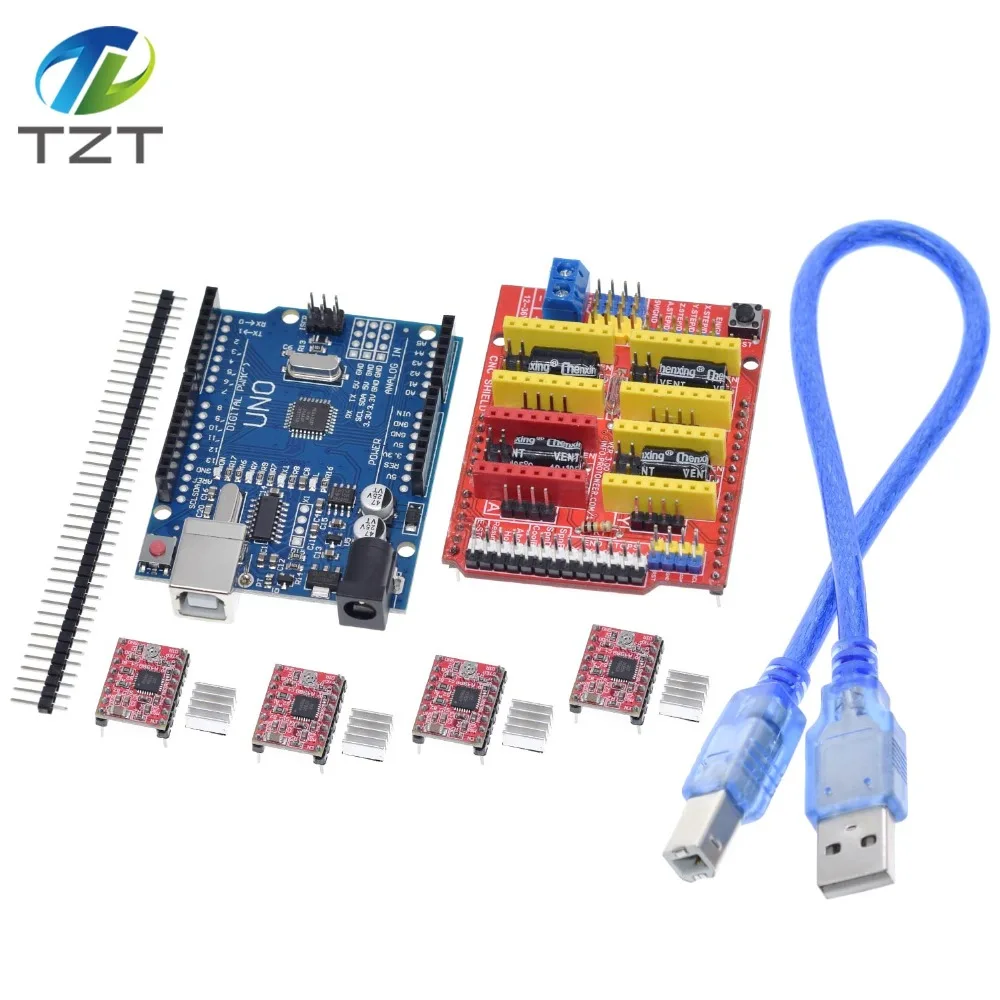

Отгрузочная ведомость:

1 X щит с ЧПУ v3

4 X A4988

4 х радиатора

1 х UNO R3

USB кабель (1 шт.);
