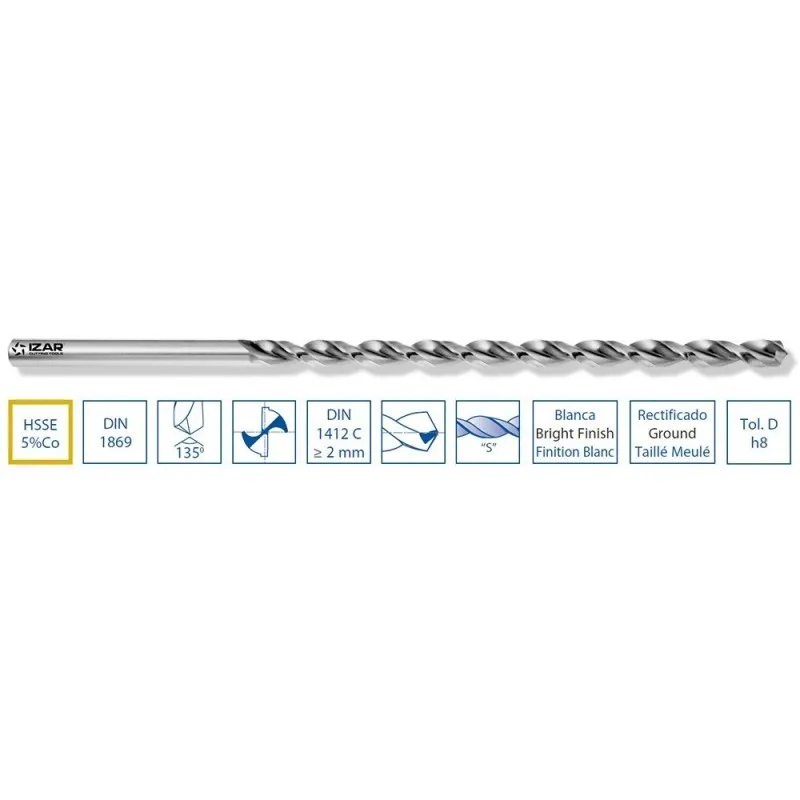

Сверло IZAR 2 3 hsse DIN1869 сверхдлинное 4 50x73949 мм|Аксессуары для электроинструментов| |
3 831,83 руб.
Клавиша для УШМ Bosch(Бош) CD 6 100|Аксессуары электроинструментов| |
200,00 руб.
Диспенсер инжектора удобрений пропорциональный инжектор с водяным приводом для
7 257,35 - 19 001,07 руб.
PFL 990T Цена по прейскуранту завода Простой ленточный станок для резки горячей и
97 068,03 руб.
Характеристики

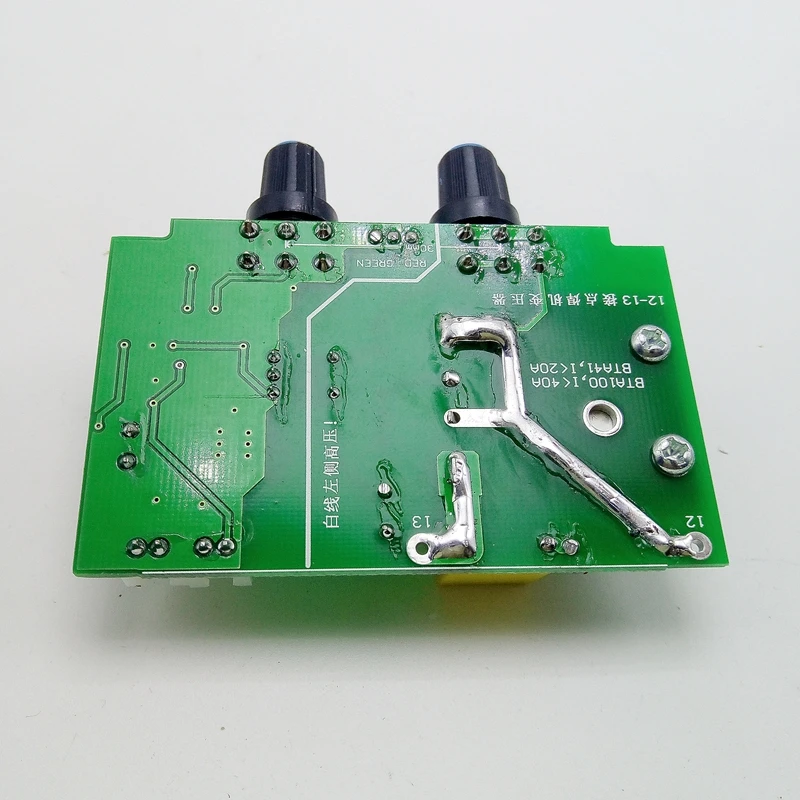

Панель управления точечной сваркой вместо реле времени регулируемый
История изменения цены
*Текущая стоимость 455,01 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jun-24-2026 | 578.55 руб. | 590.18 руб. | 584 руб. |
| May-24-2026 | 469.18 руб. | 478.37 руб. | 473.5 руб. |
| Apr-24-2026 | 569.98 руб. | 580.16 руб. | 574.5 руб. |
| Mar-24-2026 | 564.79 руб. | 575.31 руб. | 569.5 руб. |
| Feb-24-2026 | 450.49 руб. | 459.95 руб. | 454.5 руб. |
| Jan-24-2026 | 555.32 руб. | 566.34 руб. | 560.5 руб. |
| Dec-24-2025 | 551.63 руб. | 562.70 руб. | 556.5 руб. |
| Nov-24-2025 | 546.92 руб. | 557.38 руб. | 551.5 руб. |
Описание товара

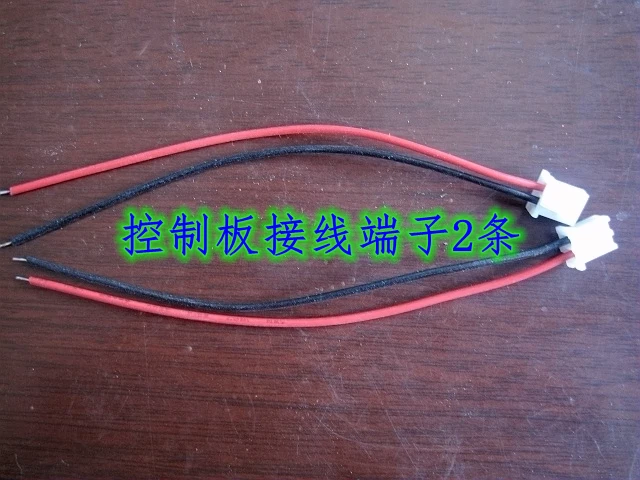

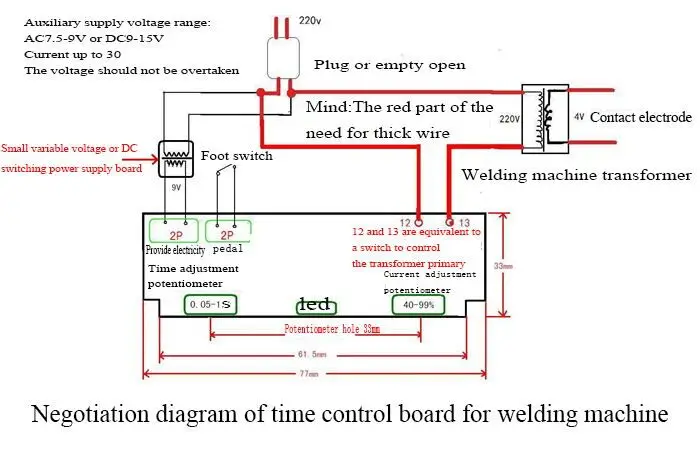

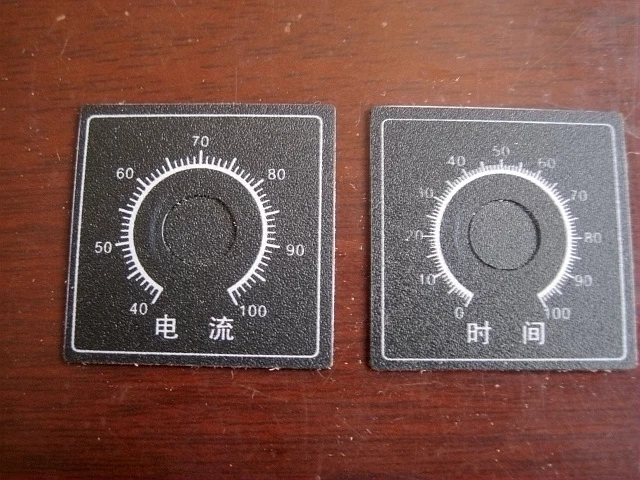

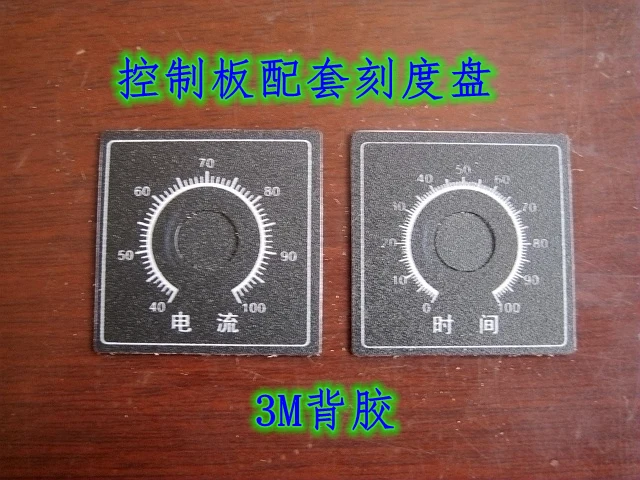

Купите панель управления, отправьте соответствующий набор циферблата, проводной терминал 2!
Функции панели управления

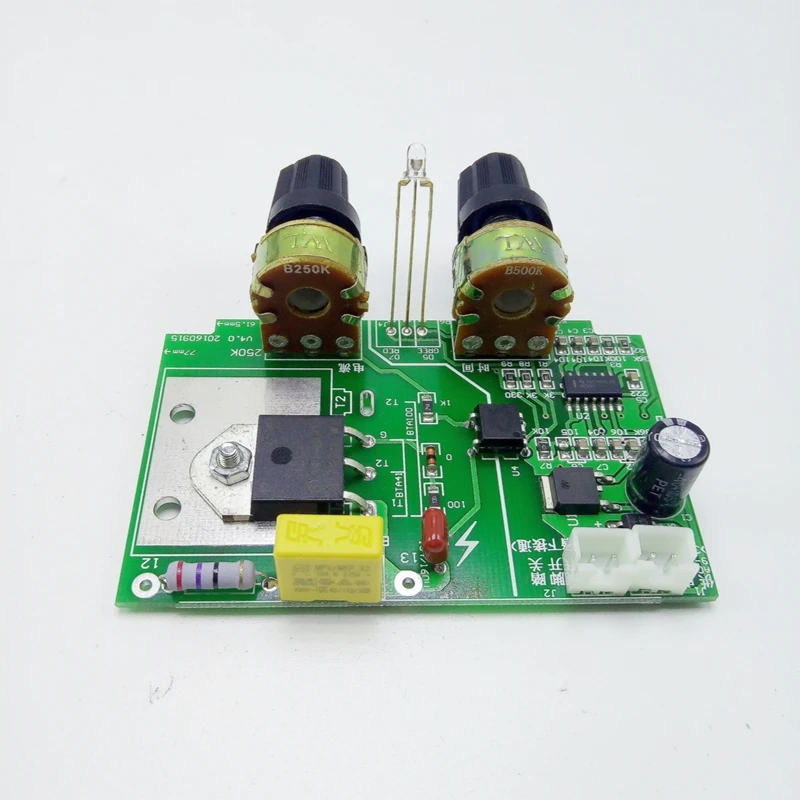

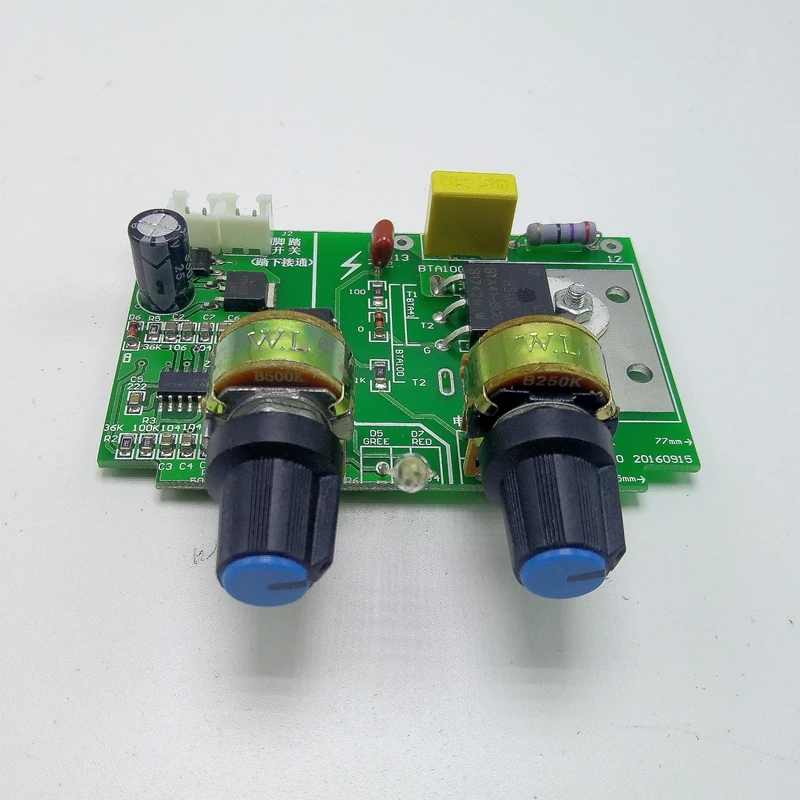

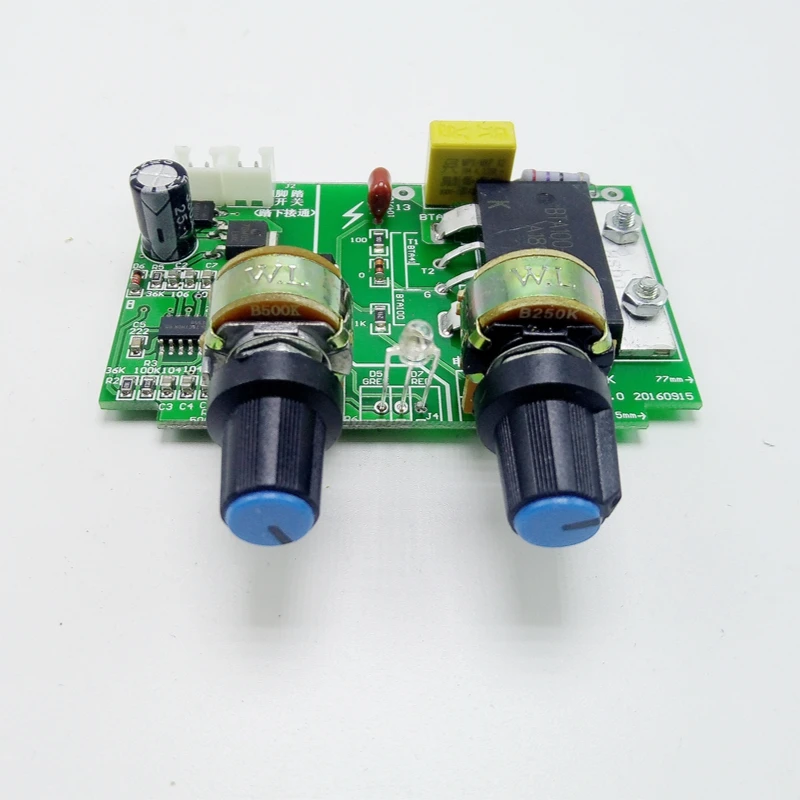

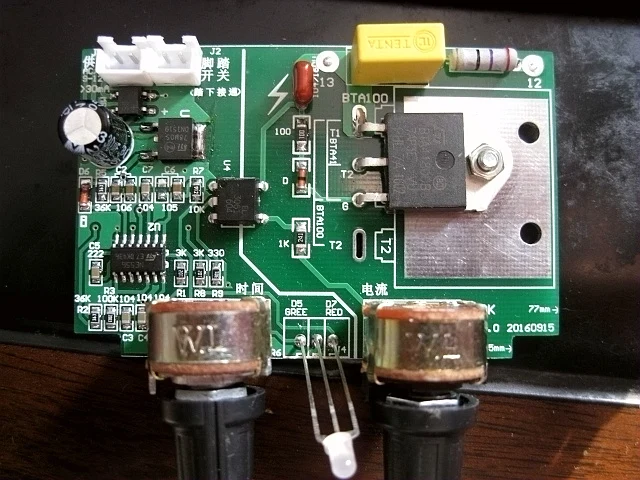

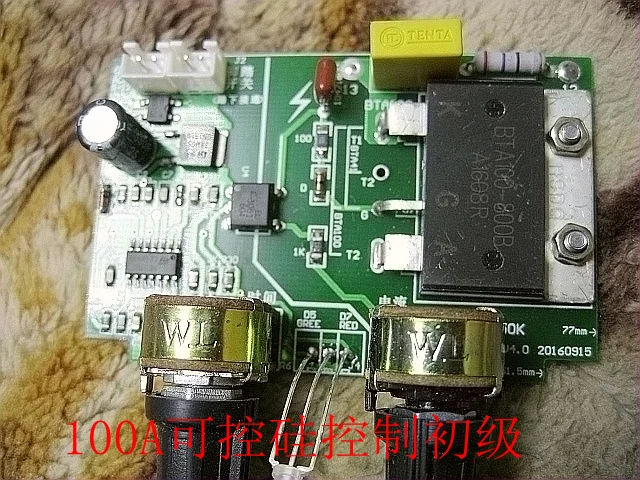

1. Размер 77 мм * 50 мм, большая плата, совместимая с SCR 41A и 100A

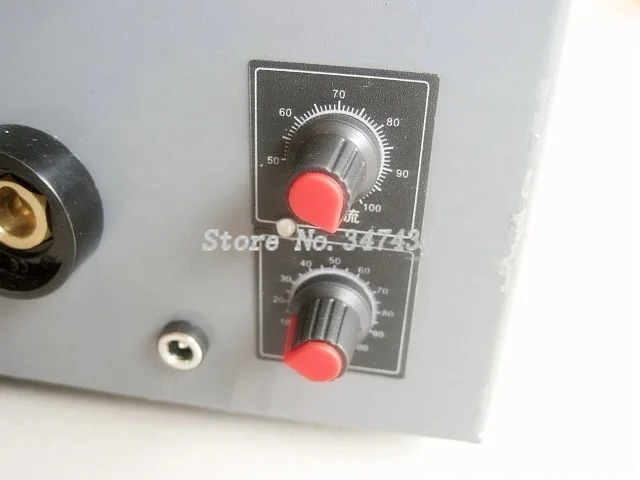

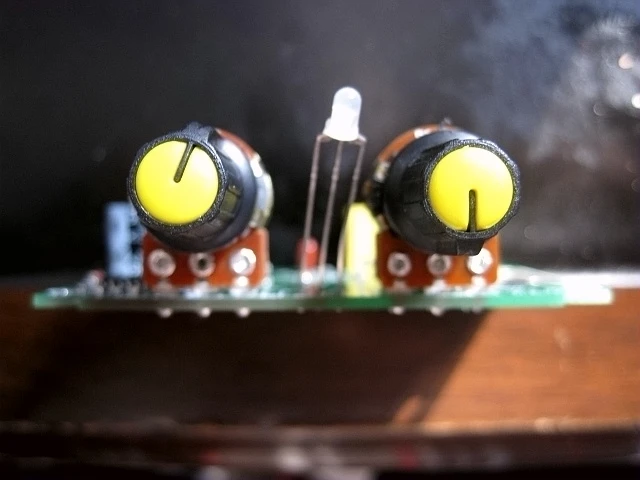

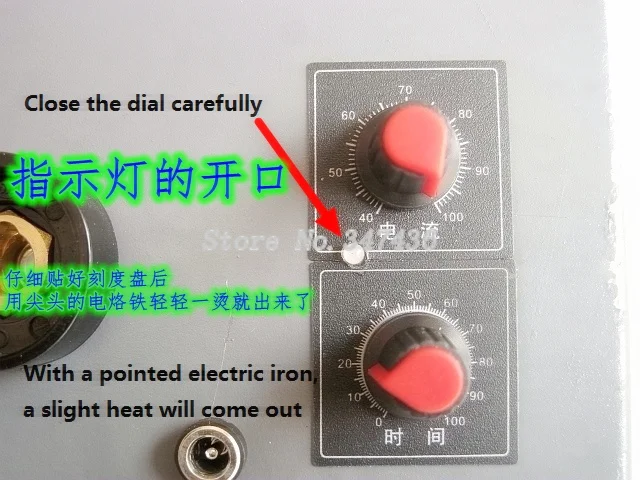

2. Можно регулировать время точечной сварки и ток точечной сварки, диапазон 0,02-1 с, ток 40%-100%, время настройки положительной левой кнопки, ток регулировки правой ручки. По соображениям безопасности Отрегулируйте ручку тока для настройкиПластиковый ручной потенциометрЭтот потенциометр, крутящий момент.

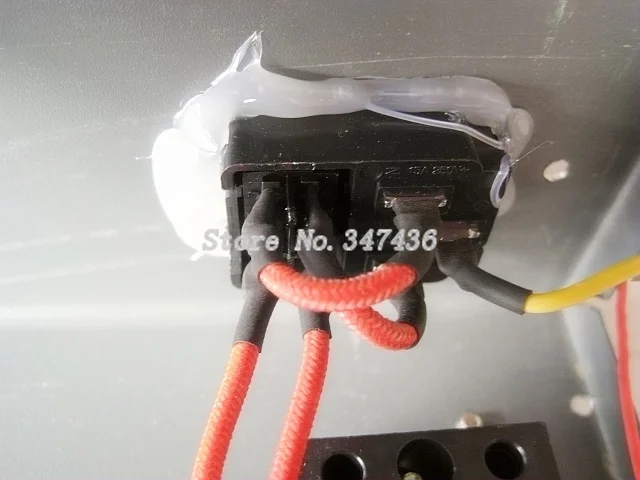

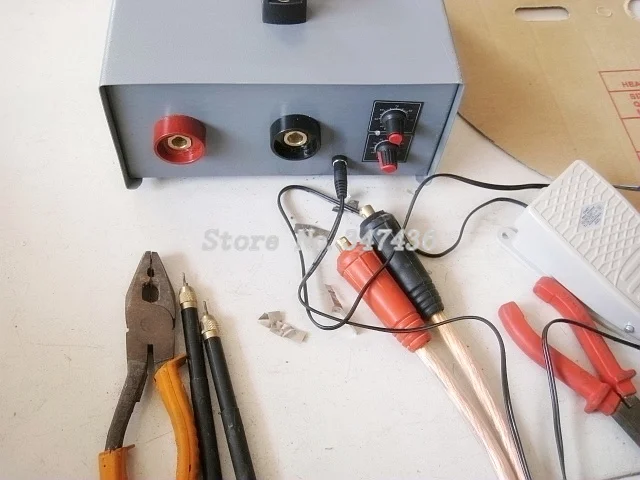

3. Проводка ножного переключателя находится в изоляции от городского электричества, даже если прикосновение безопасно
4. Ножной выключатель вниз, независимо от того, как долго будет время точечной сварки, необходимо ослабить вторую точечную сварку, чтобы лечить
5. Для увеличения цепи стабилизации, чтобы предотвратить выключатель, когда контактный излучатель переключателя вызван ошибкой точечной сварки

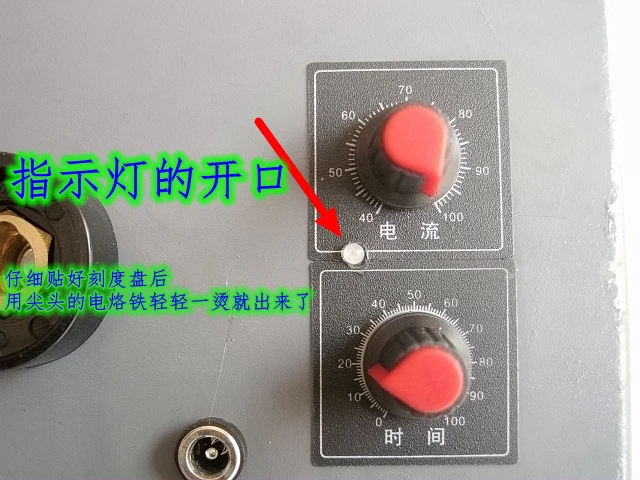

6,Панель управления будет заменена ярсветодиодный светодиодным индикатором, включите светильник, и когда светильник зеленый, это нормальноПожалуйста, обратите внимание
7. Наши основные компоненты-импортные компоненты, а не дешевые внутренние компоненты, чтобы обеспечить более стабильную работу платы.
8. Наша компания использует основные компоненты, а не дешевые, маленькие.
9. Плата слишком большая, обработка олова по току, чтобы обеспечить выход
10. Преобразуется в точечный сварочный аппарат после использования, не влияет на домашнее и городское электричество.

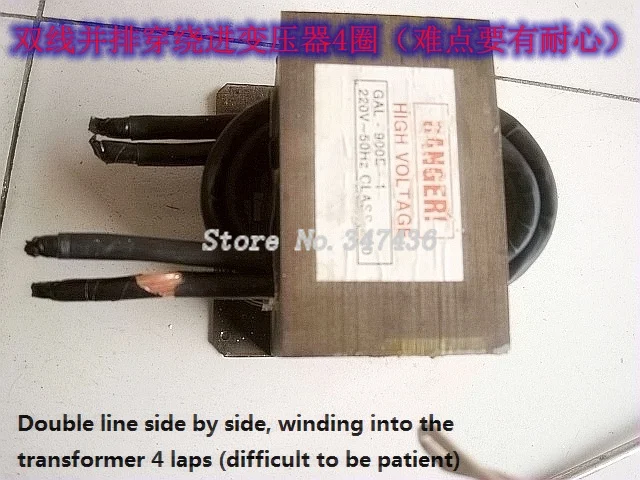

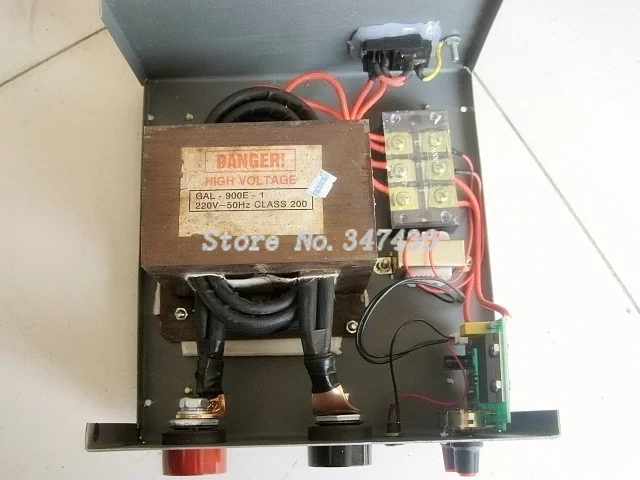

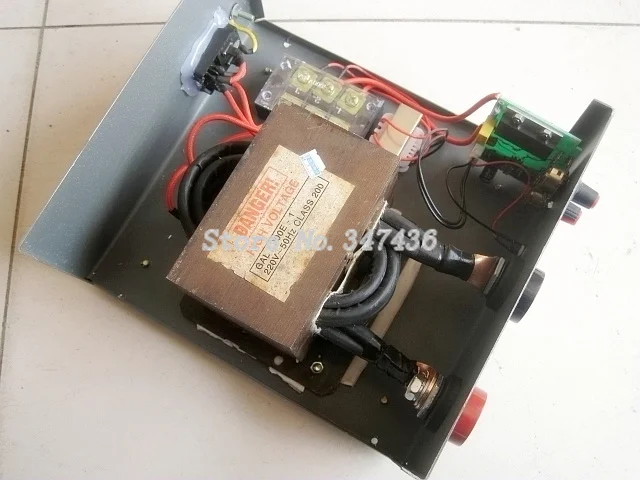

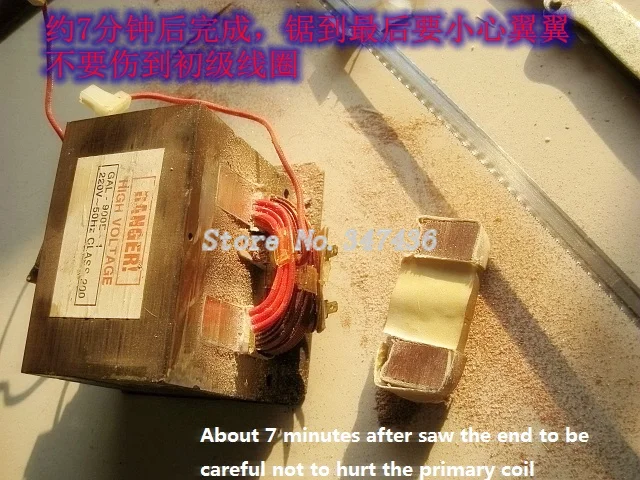

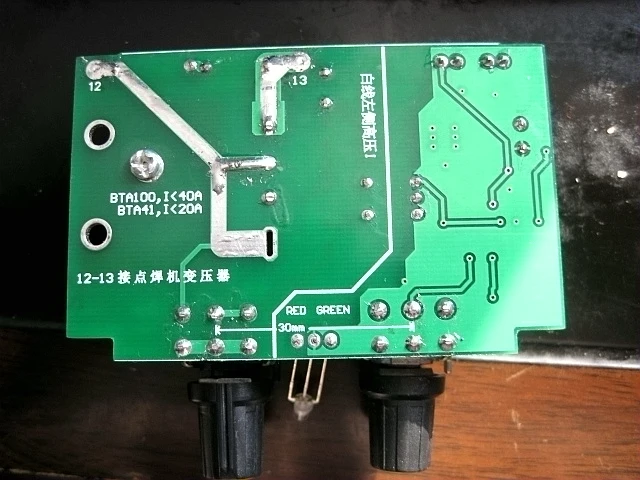

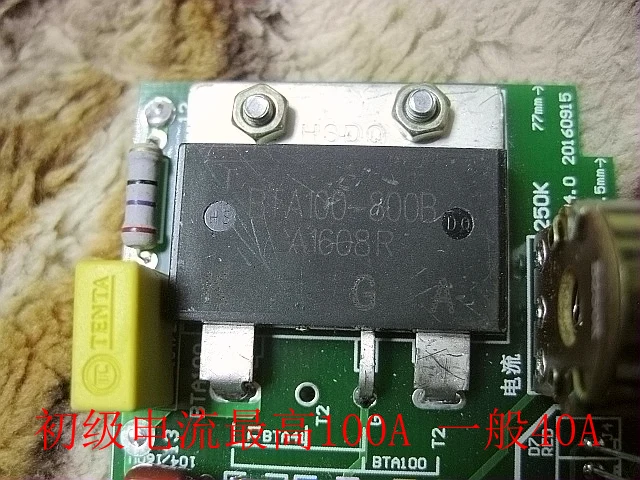

Тиристор на плате управления составляет А и может использоваться только в одном микроволновом трансформаторе. Двойной трансформатор приведет к чрезмерному повреждению потока. Первичный ток полной нагрузки должен быть ниже 20 А, и максимум не должен превышать 25 А.
Необходимо использовать двойные трансформаторы, основной ток больше, используется панель управления a SCR. Предполагается, что максимальный первичный ток не должен превышать 40A.
Для чего Максимальный проходной ток, конкретные причины объясняются позже!

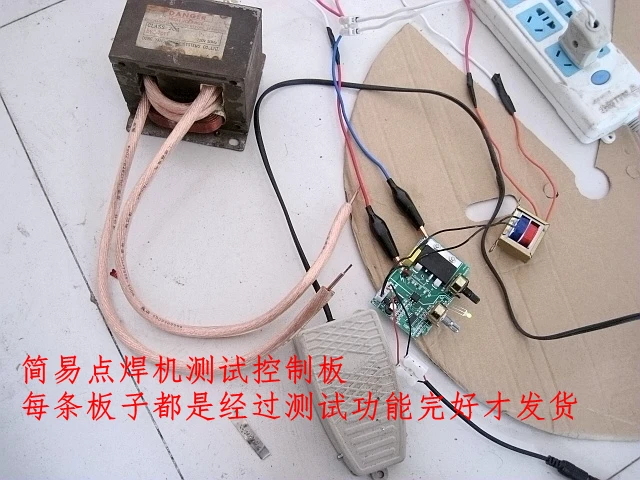

Хотя многие друзья легко делают это, я не могу гарантировать успех для всех. Отказ сделай сам является нормальным. Я отправлю плату перед полевым тестированием трансформатора и стараюсь улучшить скорость успеха, друзья, но не могу гарантировать, что каждый друг связан с панелью управления является нормальным, не гарантирует идеальное производство точечной сварки. Купите доску, чтобы принять неудачу идеологической подготовки, не принимайте, скажем, некоторые очки на испытательной доске сломаются и требуют возврата, в конце концов, цена платы очень низкая, а курьерская стоимость не низкая. Плата продается без гарантии.
Временное реле и схема контактора переменного тока имеют следующие очевидные недостатки: один-это проводка, комплекс проводки, форума есть множество сообщений о консультирующем соединении; Два-это реле времени и контактор переменного тока по высокой цене, это приводит к большей цене; Три большого размера, не способствует миниатюризации; Четвертое-это большой шум, потяните за звуковое реле, большая ночь будет более заметной.

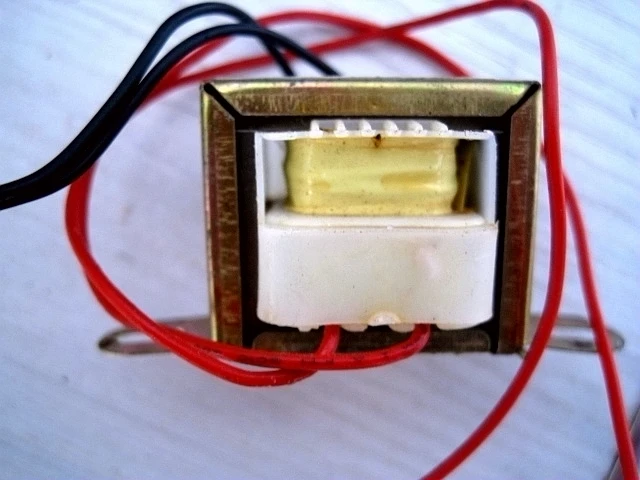

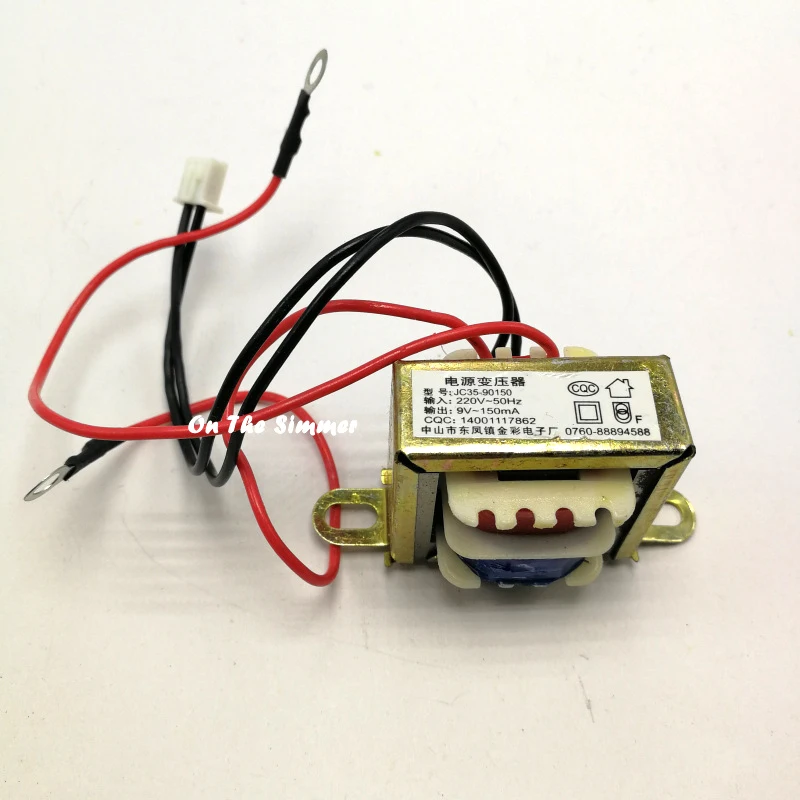

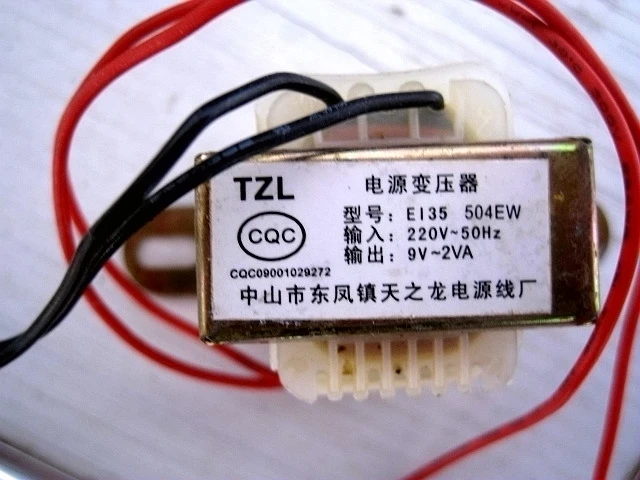

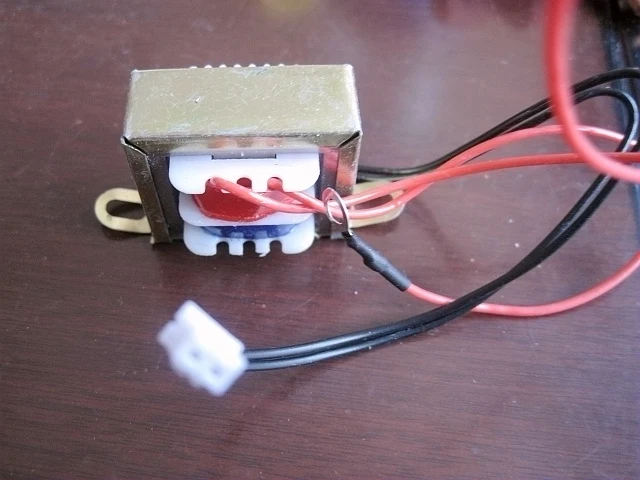

Для платы необходим блок питания трансформатора 9 В (нужен другой фотографий), несколько друзей с нестабильным воображением, питающим от 12 в! Поэтому владелец магазина настоятельно рекомендовал всем друзьям использовать покупку трансформатора 9 В. Мы не несем ответственности за любые проблемы с использованием других источников питания. Трансформатор не обязательно отличается от партии, как показано на рисункеТабличка с именемУчтите, кто не стреляет
При использовании двухстороннего тиристора помимо обычного тиристора следует обратить внимание на проблему, но также следует обратить внимание на следующие моменты. (Для ценителей электронных устройств для ознакомления)
1. Двунаправленный Тиристор обычно номинальное напряжение, ток проводимости, триггерный ток, ток утечки и параметры падения напряжения, из которых первые два в применении наиболее важны. Например, контроль за светильник ing, светильник ing неяркая потому, что нити и других полимеров обладают очень маленькая, светильник в настоящий момент, импульсный ток до по своему усмотрению, 10, В 20 раз больше, чем в обычные рабочие часы, после выбора без параметров трубы будет достаточно резерва, что позволит создать сильное воздействие тока и повреждение.
2. Средний ток, указанный обычным тиристором в списке параметров или сертификате,-это среднее значение, а номинальный ток, указанный двунаправленным тиристором,-это эффективное значение. Поэтому при использовании двухстороннего тиристора вместо двух параллельных обратных распространенных тиристоров должны быть преобразованы в специальные квалифицированные компоненты. Формула преобразования-это = 0,45 Икс. Тип: это-обычный Номинальный ток SCR (безопасность); IKS - triac, номинальный ток <). Например, двунаправленный Тиристор с номинальным током 500 используется в качестве двунаправленного переключателя, что эквивалентно двуму обычному кремниевому управляемому выпрямителю с количеством значений номинальной силы тока,
IT = 0,45x500 (ANN) = 225 (ANN)
Из обычной серии тиристоров приблизительное значение составляет 200, Энн. Поэтому, когда Номинальный ток составляет 500, двунаправленный Тиристор может заменить обычный кремниевый управляемый выпрямитель с текущей номиналью 200 при использовании как двухсторонний переключатель переменного тока.
3. Фактическое использование, при выборе цепи запуска триака, с одной рукой следует попробовать использовать более легко срабатывать триггерный сигнал, С другой стороны, следует активировать напряжение и ток сигнала как можно выше и увеличить. Триггерный ток должен обычно быть в два раза больше, чем значение ИС, найденное в руководстве.
4. Выберите двухсторонний тиристор, следует выбрать номинальное значение тока больше, чем значение тока нагрузки среднеквадратичного триака. При емкостной нагрузке следует обратить внимание на защиту от перегрузки.
5. При индуктивной нагрузке следует учесть, что скорость повышения напряжения меньше, чем значение du, указанное в руководстве, в противном случае явление не будет контролировать. Для решения этой проблемы электрод RC может быть параллельным в цепи RC, значение сопротивления R можно выбрать примерно в 100 Ом, емкость конденсатора C используется для около 0,1 эмблемы.
6. Обратите внимание на проблемы с температурой. Двусторонний тиристор и обычные Транзисторы, например, оказывают большое влияние на температуру, слишком высокая температура может вызвать неисправность или даже сжечь устройство. Установка должна быть установлена достаточно большим радиатором; В практическом случае следует обратить внимание на проблему.
7. Если техника, требующая приобрести новый двусторонний Тиристор для замены, заранее должен основываться на мощности нагрузки, чтобы проверить исходное давление трубки и номинальный ток проводимости, и определить полярность нового электрода устройства, соответствующую оригиналу.
Пожалуйста, обращайтесь к другу со сварочным аппаратом, внимательно прочитайте следующее!

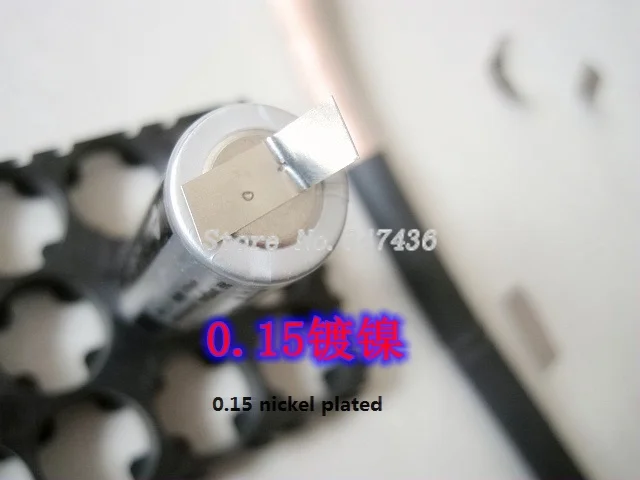

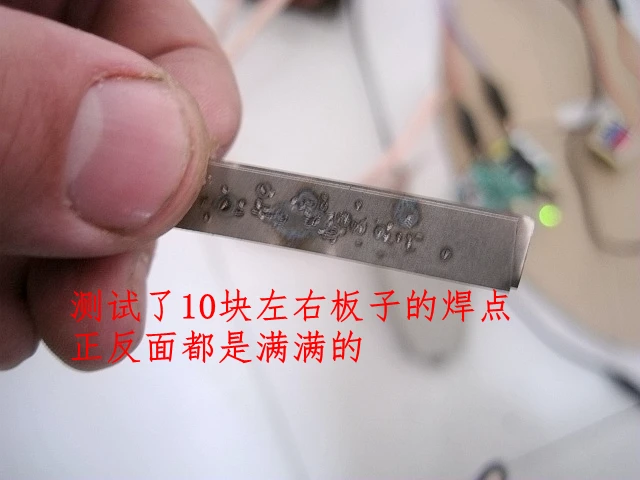

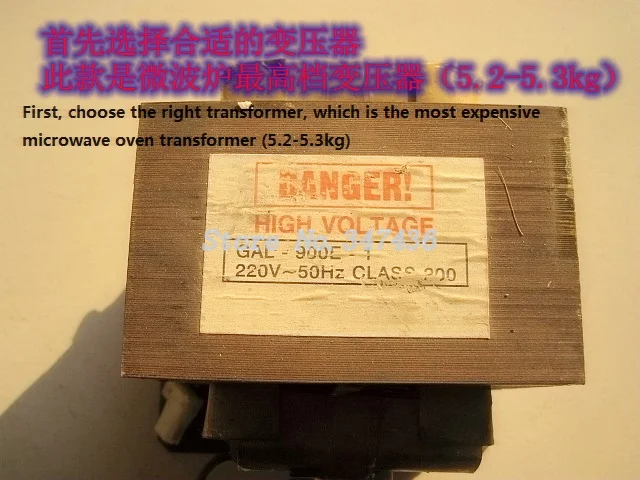

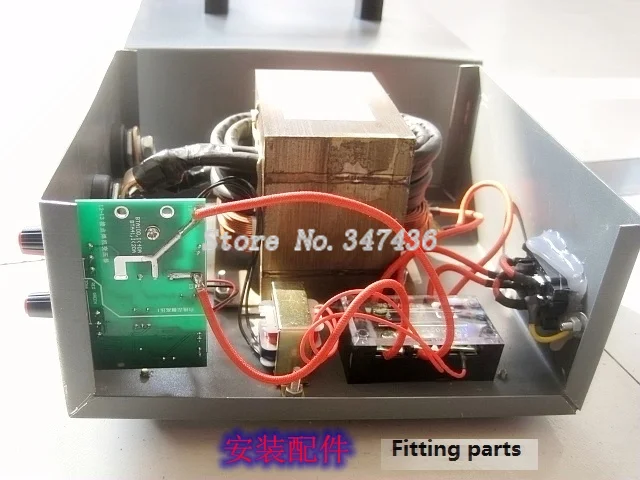

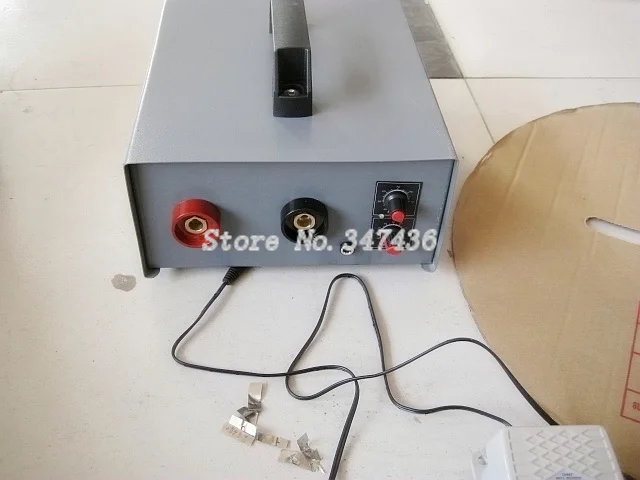

Принцип точечной сварки Аппарат для точечной сварки Переменного тока использует трансформаторы 220 В (обычно используют аппарат для промышленной точечной сварки 380 В), Преобразование переменного тока в более низкое напряжение, проводящий электрод, приводящий к электроду точечной сварки, использование короткого замыкания электрода (контакты электрода и сварка очень низкие в сопротивлении контакта, Обычно называется короткое замыкание), генерируемое в момент высокой текущей сварки для производства nuggets для достижения цели сварки. Точечная сварка, когда высокий ток является ключом к точечной сварке, производство точечной сварки должно иметь возможность производить большой ток в качестве основной линии, большинство пользователей сталкиваются с проблемами в длине контроля точечной сварки. 1. Важно выбрать трансформатор. Точечная сварка-это большая сварочная установка по току, также отличное энергопотребление для сварки, батарея для точечной сварки, тонкий никелевый ремень, когда мощность составляет 2 кВт, для чего требуется Большой Трансформатор выходной мощности, С небольшим трансформатором сложно добиться успеха. Интегрированный Размер трансформатора, затраты на реструктуризацию и рабочая нагрузка на реструктуризацию, Предлагаемое использование микроволновых трансформаторов позволяет периодически выполнять точечную сварку в течение дня. 2. Выберите подходящее время и Переключайте режим управления. Для промышленного использования аппарата точечной сварки практически без исключений Используется Угол проводимости управляющего тиристора и время проводимости для контроля силы и времени точечной сварки, И можно точно контролировать на один импульс, Онлайн аппарат для точечной сварки «сделай сам» большую часть времени состоит в том, чтобы использовать реле для управления контактором переменного тока, в таком подходе слишком много недостатков, не рекомендуется использовать этот подход, предлагаемое использование тиристора. 3. Правильно знать ток и время точечной сварки. Точечная сварка при высокой температуре паяльного соединения вызовет припой вблизи металлического окисления, что влияет на прочность и свойства паяльного соединения, чем дольше точечная сварка, тем сильнее окисление, таким образом, подходящий метод сварки как можно короткий в течение короткого времени, Время точечной сварки обычно составляет не более 0,5 секунд. Промышленный аппарат для точечной сварки имеет очень большую выходную мощность, поэтому в соответствии с различной толщиной сварочных расходных материалов выберите подходящий ток, чтобы предотвратить пайку, разбрызгивание. Микроволновой трансформатор СВЧ-печи, чтобы изменить точечной сварки выходной ток мощность составляет, как правило, ограниченными, в общее назначение тока должна быть установлена в максимальный ток, для того чтобы изучить максимальный ток под кратчайшего времени сварки; трансформатор вторичный и сварочная линия толстая, затем вторичный ток относительно большой, Затем ток должен быть перенесен на точку, когда точечная сварка не является заметным обесцвечиванием. Некоторые пользователи из-за выбора трансформатора не подходят или вторичная линия меньший свинцовый выходной ток небольшой, точечная сварка трудно продлить время точечной сварки для нанесения макияжа, я не рекомендую это, или должен усердно работать от трансформатора. 4. Отношения между напряжением точечной сварки и эффектом точечной сварки. Точечная сварка-это плавление высокого тока, это влияние токового эффекта точечной сварки, пока ток точечной сварки достаточно на линии, и напряжение точечной сварки не связано непосредственно, но сопротивление вторичной цепи точечной сварки, но влияет на максимальный ток точечной сварки. Сопротивление в цепи точечной сварки имеет контактное сопротивление контактной части, электрода точечной сварки, провода сварки и сопротивление вторичной обмотки. Если общее сопротивление в цепи точечной сварки велико, необходимо достичь идеального уровня напряжения точечной сварки, но увеличение потери цепи, производительность тепла от очевидного, эффективность снижена; Если сопротивление цепи меньше на вторичном способе может использоваться нижнее напряжение, таким образом, тепло не заметно, высокая эффективность, поэтому крупномасштабная промышленная точечная сварка вторичной площади поперечного секции очень большая, очень толстый электродный свинец, Вторичное напряжение относительно низкое, а примерно всего 2 В. Большинство энтузиастов, которые любят точечную сварку «сделай сам», когда вторичная Сварка обнаружила около 4 кругов (напряжение немного ниже 4 в), когда эффект точечной сварки не идеален, увеличьте круг, чтобы увеличить напряжение после того, как эффект точечной сварки будет хорошим, и по ошибке считаем, что Вторичное напряжение хорошее, на самом деле, Его вторичная линия трансформатора, площадь поперечного секции недостаточна, или свинцовый электродный провод имеет слишком небольшую причину, идеальным аппаратом для точечной сварки является Вторичное напряжение, которое может быть произведено при более низком напряжении достаточно для увеличения вторичного напряжения, что приведет к линии сварки и вторичной серьезной температуре недостатков. 5. Психологическая подготовка к спайке тепла. Точечная сварка, когда очень высокая мощность, очень высокая температура соединения припоя, сварочный электрод и сварочный прибор из меди, быстро нагревается, детали непрерывной точечной сварки тепла очень заметны, И даже горячий, высокотоковый сварочный свинцовый и вторичный нагрев катушки также очень очевидны, Трансформатор находится в состоянии перегрузки, первичная катушка и сердечник нагрева также быстрые, поэтому Одиночная микроволновая печь для небольшого аппарата для точечной сварки не подходит для длительной непрерывной точечной сварки, которая нагревается самым заметным участком сварки, Будет жарко, чтобы вы заставили вас остановить. Так как детали для сварки не могут использоваться во время нагревания, внутренние детали аппарата для точечной сварки не должны выдерживать нагрев; панель управления точечной сварки на светсветильник льнике SCR больше светильник, поэтому я разработал панель управления SCR, не добавляя радиатора. Если вам нужна длительная непрерывная точечная сварка, необходимо учитывать нагрев компонентов, принудительное охлаждение, сварочные детали общего водяного охлаждения, Сварочная свинцовая площадь поперечного секции для большой, но также необходимо пройти через воду, панель управления SCR переключается в более большой модуль тока и надежное охлаждение, Главный трансформатор должен нагревать, конечно, микроволновый трансформатор не может быть удовлетворительным, поэтому проблемы снижения не маленькие, стоимость не низкая, это промышленный Высокоточный сварочный аппарат по высоким ценам. 6. Электрод точечной сварки с сильным влиянием на точечную сварку. Электрод является важной частью цепи сварки, он передает зону сварки до тока и давления, искажает поверхность сварки и сварочной части тепла, а также позиционирование рабочей части. Зажим на месте, рабочий край и прилегающие области будут выдерживать большую плотность тока, Давление на давление и температурный градиент, условия работы очень жесткие. Выбор электродов часто не является энтузиазмом, практика подтверждает, что обычные материалы из меди (чистая медь) едва пригодны для использования, латунь, алюминий не может использоваться, часто используются. Или Приобретите специальный сварочный электрод, из нержавеющей стали для точечной сварки, вы можете использовать хромированную циркониевую медь, Точечная сварка, никелевая пластина лучше всего использовать алюминиевую медь, для точечной сварки нужен вольфрамовый молибденовый электрод. Вы получите более подробное описание в Интернете. 7. Давление сварочного электрода влияет на эффект точечной сварки. Точечная сварка необходимо применять соответствующую сварку под давлением, снижая наконечник электрода и сварку, сварка между контактным сопротивлением, увеличивая сварочный ток, улучшая сварочный эффект. Слишком маленькое давление приведет к образованию брызг, сгоранию тонких сварочных расходных материалов, спайным соединениям сложно сформировать эффективный Шлаг; Давление, вызванное соединениями на соединении и ускоренной сваркой. Промышленная точечная сварка использует пневматическое давление, размер давления лучше контролируется, индивидуальное использование-это ощущение ручной сварки, для точечной сварки меньше брызг, паяльные соединения не встраиваются в идеальное состояние, практичные.
