Руководство по эксплуатации

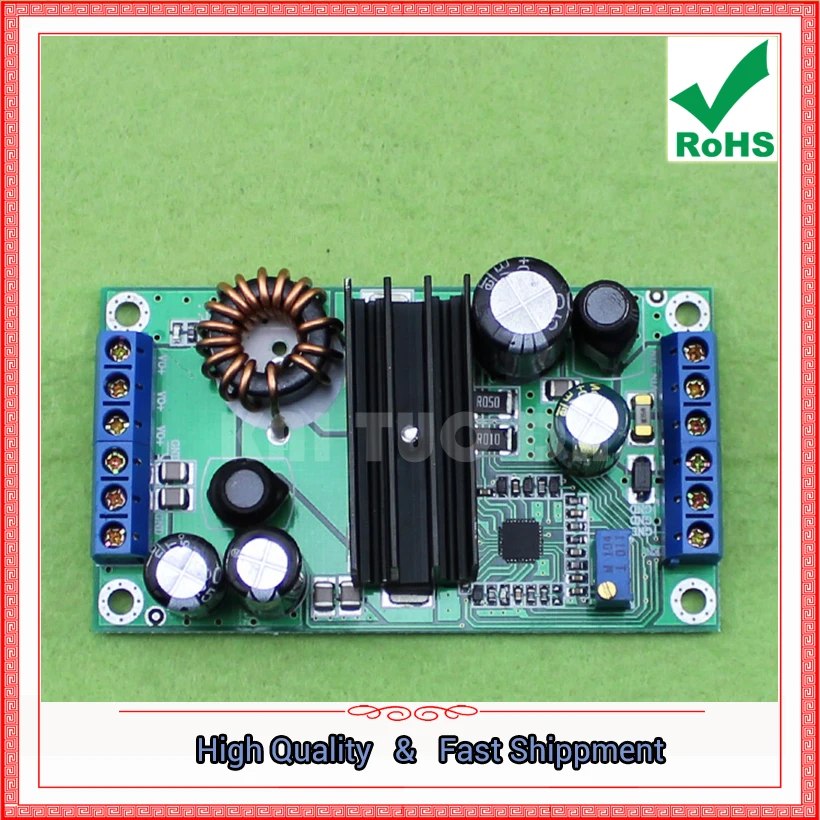

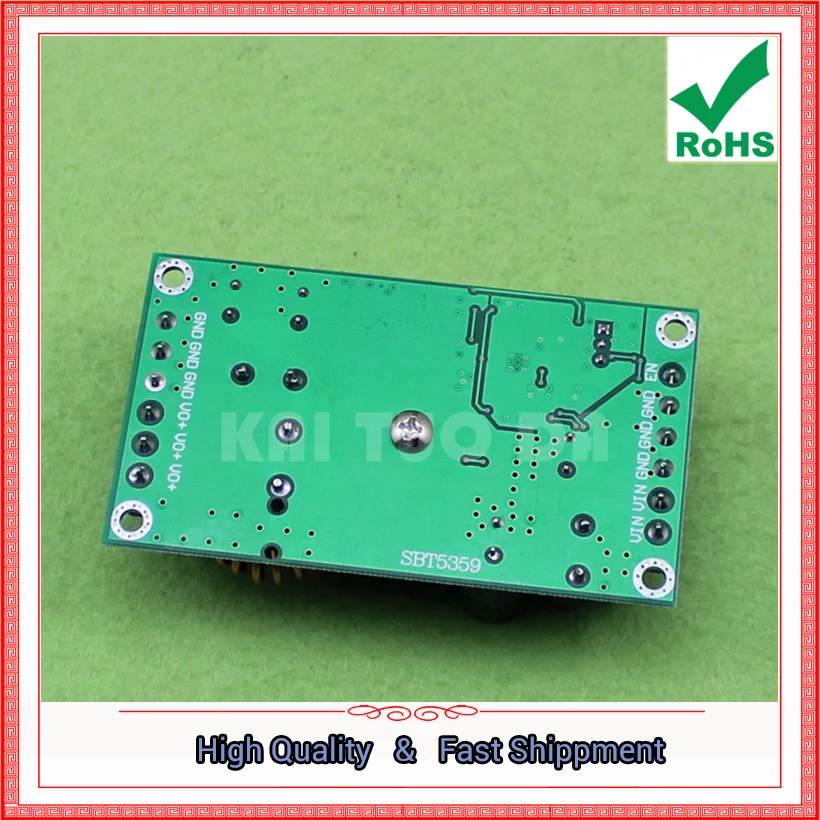

Этот модуль является высокоэффективным автоматическим модулем регулятора buck с использованием линейной компании СШАLTC3780 в качестве главного чипа. Входное напряжение может быть выше, чем выходное напряжение, но также ниже, чем выходное напряжение, в то время как выходное напряжение остается стабильным. Например, установите выход на 12 В, затемВходное напряжение на5~ 32В, выходной регулятор не изменился на 12 В.Модуль имеет идеальную защиту, может широко использоваться в ноутбуках, автомобильной энергии, промышленном источнике питания, модельном источнике питания, встроенных системах и так далее.

ПродуктОсобенности

• Широкий диапазон входного напряжения: 5 ~ 32 В
• Выходное напряжение: Доступно по адресу2~Двадцать четыреVМежду любой регулировкой, Также можно выбрать тип фиксированного выходного напряжения (2 ~ 24 В между любым выбором), пожалуйста, укажите при покупке.Доставка по умолчанию регулируется
• Непрерывный выходной ток: 12A,Максимум 14а (вход 14В, выход 12В).
• Используя передовую синхронную технологию выпрямления, преобразованияЭффективность до 98%
• Рабочая частота: 200 кГц
• Выход перегрузки по току, защита от короткого замыкания,Даже если выход не боится короткого замыкания, схема автоматически защитит
• Вход с предохранителем 15A, плюс более безопасные меры
• Чип с защитой от перегрева,ПерегревЭто автоматически перестает работать
• Защита от низкого напряжения на входе, Входное напряжение менее 4,5 В для остановки работы
• Без входаОбратная защита, вход и выход будут анти-должныОжога
• Функция мягкого пуска обеспечивает отсутствие перенапряжения во время включения
• Включить боковуюМожет непосредственно контролировать выходное напряжение переключателя, может быть непосредственно подключенВыключите выходное напряжение и модуль переходит в режим сна. Не открывается (плавает), чтобы открыть выход.
• Вход и выход используются LC фильтр и использование керамических конденсаторов большой емкости и высокочастотных низко-стойких электролитических конденсаторов, чтобы гарантировать, что полюсНизкийВходная и выходная пульсация.Вход 14В, выход 12В 10AКогда пульсация 30mVp-pОсобенно в условиях применения транспортного средства, не будет мешать другому оборудованию
• Повышение температуры при полной нагрузке: 50, Поставляется с теплоотводом, для укрепления тепла
• Промышленный КлассРабочая температураДиапазон: От-45 до + 85 °C
• Объем: 85x48x25 мм (Длина X Ширина X высота)
• Проводка:Тип клеммы

Типичный выходной ток и мощность (температура окружающей среды 25 градусов, открытое естественное воздушное охлаждение)

Примеры применения

1. Для автомобильного источника питания, автомобиль будет нестабильным и шум 12 В, преобразуется в стабильный, чистый выход 12 В, в автомобиль MP3, MP4, GPS, медиаплееры, мобильные телефоны, автомобильные компьютеры и другое оборудование питания.
2. DIY Регулируемый источник питания постоянного тока,На входе один12 ВИсточника питания, Выходное напряжениеНаБанкаВ0,8~ 24МеждуСвободно регулируетсяМожет использоваться для поддержания мощности, также может использоваться для различных лабораторных мощностей, простой и удобный, экономичный, подходит для всех типов электронных энтузиастов.
3. Используется для питания автомобильного ноутбука,Автомобиль будет неустойчивым и шум 12 В, повышается до напряжения, необходимого книгами, таких как 16 В, 19 в, 20 в.

Меры предосторожности

1. Перед покупкой товара, пожалуйста, внимательно прочитайте предоставленную информацию.
2. ЭлектронныйСделай СамНужна определенная степень опыта и практическая способность, пожалуйста, обязательно ознакомьтесь с параметрами модуля и методами проводки, тщательной работой, чтобы избежать обратной полярности входного и выходного сигнала и других человеческих факторов, вызванных повреждением
