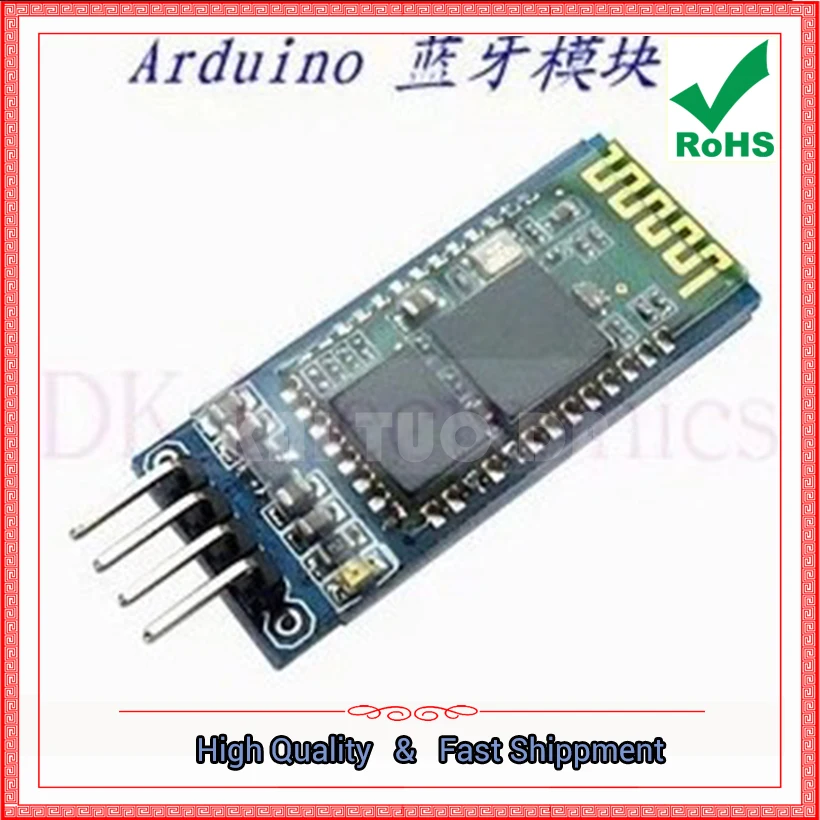

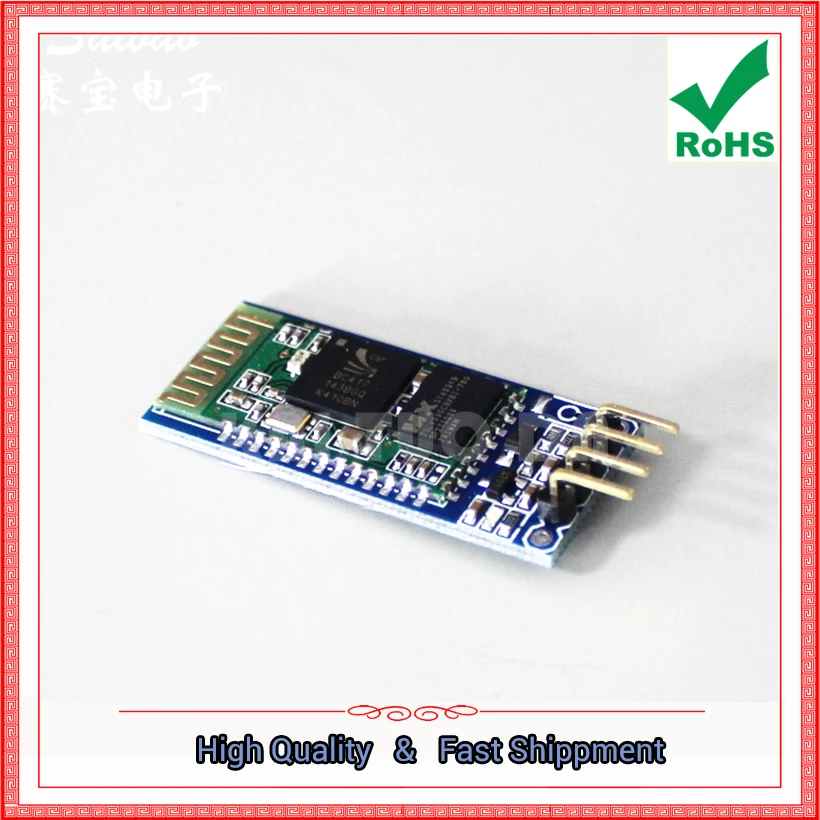

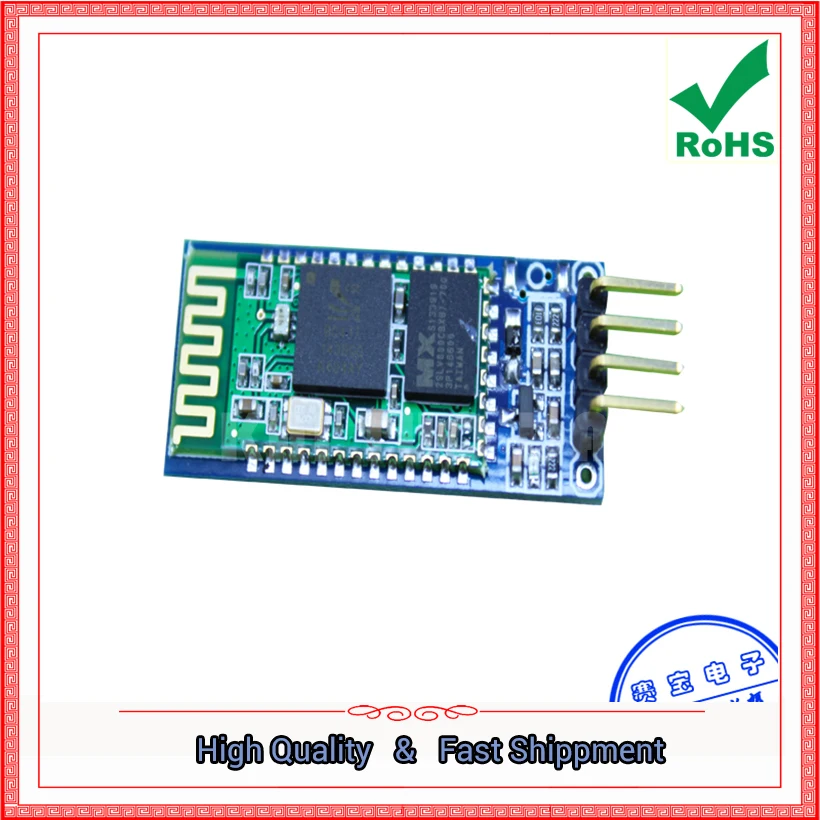

UNO A.D.N беспроводной Bluetooth серийный прозрачный модуль Беспроводная связь HC 06

UNO A.D.N беспроводной Bluetooth серийный прозрачный модуль Беспроводная связь HC 06

Информация, пожалуйста, загрузите: http://box.cloud.taobao.com/file/downloadFile.htm? ShareLink = 57uV1T0 Особое внимание; следующие способы подключения:

Следующее не является проблемой качества продукции, вызванной ошибками в проводке, гарантия не возвращается:
1. После спонтанного теста после успешного использования TXD или RXD, вызванного коротким замыканием
2. Модуль, подключенный к источнику питания, повредил Этот модуль является экспортом внешней торговли, студенты и электронные энтузиасты, чтобы купить этот модуль, чтобы в первую очередь четко рассмотреть, это не может быть возвращено, не может измениться, не Горите, когда время заключается в том, что наши проблемы с качеством возвращаются или заменяются, перед отправкой все имеют хороший тест


Особенности продукта:
1, основной модуль с использованием HC-06 из модуля, приводит к интерфейсу, входящему в комплектVCC, GND, TXD, RXD,Резервный светодиодный выходной штырь состояния, микроконтроллер может определить, было ли подключено состояние Bluetooth,Ключ-штифт недействителен для раба
2. Светодиодные инструкции по bluetooth-подключению,Мигание означает отсутствие подключения Bluetooth, всегда означает, что Bluetooth подключен и порт открыт
3. Нижняя пластина 3,3 В LDO,Входное напряжение 3,6 ~ 6 в, непарный ток около 30 мА, около 10 мА После сопряжения,Входное напряжениеЗапрещено более 7 в!
4, уровень интерфейса 3,3 В, может быть непосредственно подключен к различным одночипным устройствам (51, AVR, PIC, ARM, MSP430 и т. д.), микроконтроллер 5 в также может быть напрямую подключен, не MAX232 не может пройти через MAX232!
5,Откройте для эффективного расстояния 10 метров,Более 10 метров также возможно, но не для обеспечения качества соединения
6, после совпаденияПолнодуплексный последовательный портИспользование, нет необходимости понимать любой протокол Bluetooth, но только поддержка8-битные бит данных, 1-битный стоп-бит, нет четностиФормата связи, который является наиболее широко используемым форматом связи, не поддерживает другие форматы.
7, вСоединение Bluetooth не установленоПоддержка команды AT, чтобы установить скорость передачи данных, имя, соответствующий пароль,Установите параметры для включения экономииСоединение Bluetooth автоматически переключается в прозрачный режим
8, маленький размер(3,57 см * 1,52 см),ЗаводПроизводство чиповДля обеспечения качества патча. И установить прозрачную термоусадочную трубку, пыль и красивый, и имеют определенную антистатическую способность.
9,Ссылка для раба,От производительности и различных компьютеров с поддержкой Bluetooth, Хост Bluetooth, большинство из них с bluetooth-телефонами, PDA, PSP и другими интеллектуальными терминалами сопряжения, между машиной не может совпадать.

Небольшой смысл (очень важно):
TXD: отправитель, обычно выраженный в качестве собственного отправителя,Нормальная связь с RXD другого устройства.
RXD: приемный конец, обычно выраженный как собственный приемник,Нормальная связь с TXD другого устройства.
Нормальное общение, когда устройство TXD само RXD!
Авто-RXD доступ к другому оборудованию TXD, поэтому, если вы хотите получить свои собственные данные, отправленные по имени, то есть получить свои собственные данные, то есть, их собственный TXD непосредственно подключен к RXD, используется для тестирования их собственной отправки и получения, является ли это нормальным,Это более быстрый и простой метод тестирования, когда проблема происходит сначала, чтобы сделать тест, чтобы определить, является ли отказ продуктаТакже известный как тест петли.
