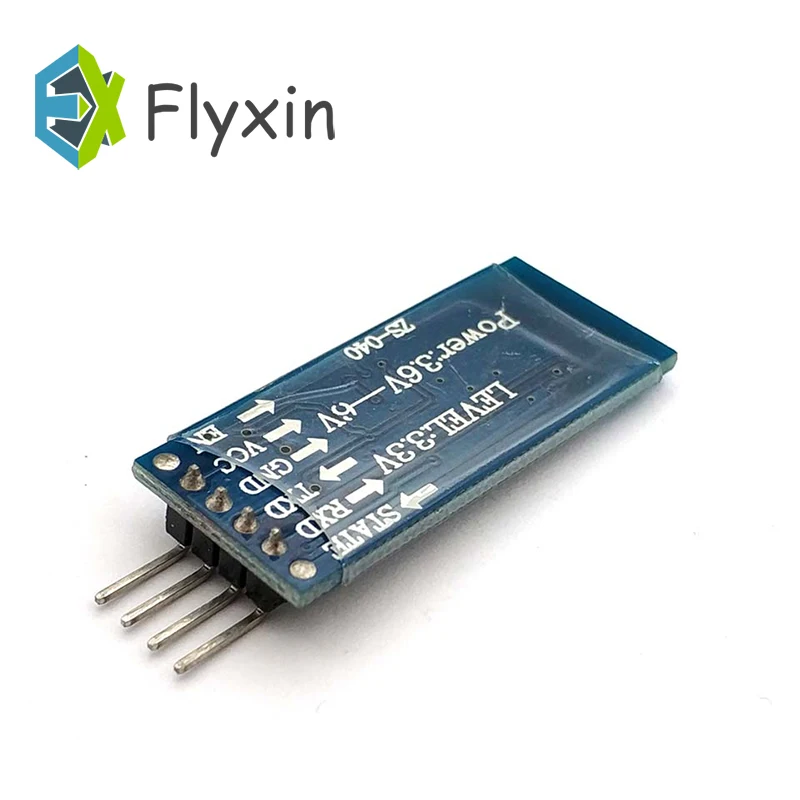

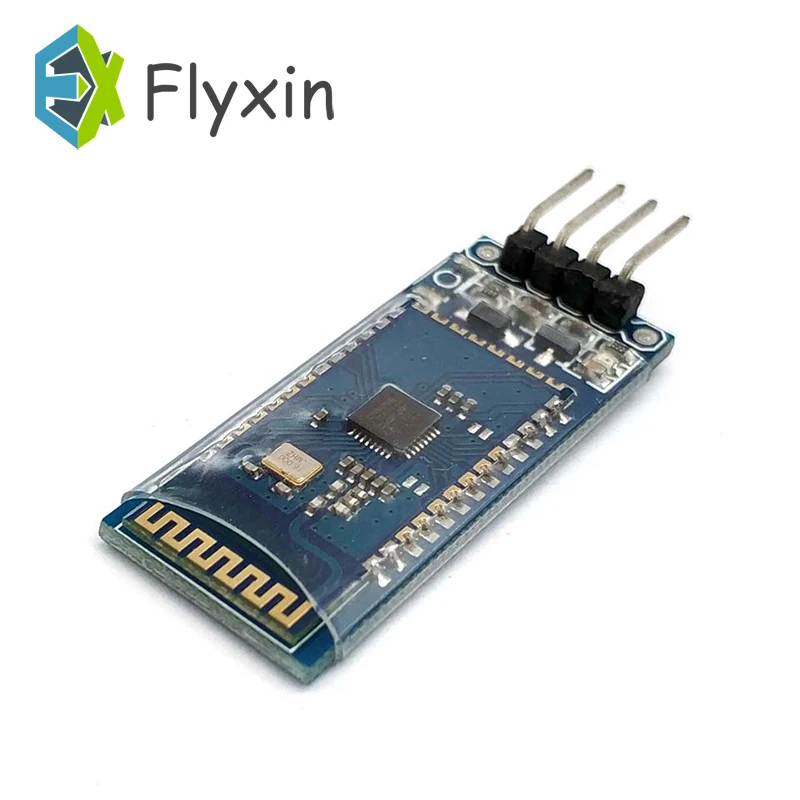

HC-06 HC 06 Bluetooth серийный сквозной модуль с включать и состояние выхода, Беспроводной HC06 для модуль arduino Bluetooth

Большой запуск новейших продуктов: BT06 модуль Bluetooth с последовательным подключением, Горячие предложения!



Модуль Bluetooth BT06 предназначен для умной беспроводной передачи данных и сборки, следуя спецификации Bluetooth V3.0.

Этот модуль поддерживает интерфейс UART и поддерживает последовательный протокол SPP Bluetooth, небольшой размер, низкое энергопотребление, высокая чувствительность при отправке и приеме, с небольшим количеством периферийных компонентов можно достичь его мощных функций.



1. Особенности:

Bluetooth V3.0 + EDR   Bluetooth класс 2   Встроенный PCB радиочастотной антенны   Поддержка UART интерфейс   3,3 V источника питания

2. Области применения:

  Модуль в основном используется для беспроводной передачи данных с коротким радиусом действия. Может быть легко подключен к bluetooth-устройству ПК, вы также можете обменять данные между двумя модулями. Во избежание утомительного подключения кабеля, можно напрямую заменить последовательную линию.   Bluetooth беспроводная передача данных Bluetooth;   Industrial промышленный пульт дистанционного управления, Телеметрия;   POS pos-система, беспроводная клавиатура, мышь;   Traffic трафик, Позиционирование отверстия, сигнализация;   Automated автоматическая система сбора данных;   Wireless Беспроводная передача данных; Банковская система;   Wireless беспроводной сбор данных;   ※ Автоматизация, безопасность, комнатное оборудование, беспроводной мониторинг, системы контроля доступа;   Smart умный дом, Промышленный контроль;   ※ Оборудование для испытания транспортных средств;   TV Интерактивная ТВ-программа, оборудование для голоса;   Government энергосберегающее оборудование для уличной лампы   ※ Беспроводной светодиодный дисплей системы   Bluetooth джойстик, Bluetooth игровая ручка   ※ Bluetooth принтер   Bluetooth игрушки с дистанционным управлением Bluetooth   Diagnostic автомобильный диагностический инструмент OBDII

3. Физические характеристики:



Рабочий диапазон частот	2,4 ГГц-2,48 ГГц нелицензированная ISM полоса
Bluetooth Параметры	V2.1+ EDR
Выход Мощность класс	Класс 2
Операционной Напряжение	3,3 V
Хост Интерфейс	UART
Измерение	27Мм (Д) x 13 (Ш) мм x 2 мм (В)

4. Электрические характеристики:

Абсолютное максимальное рейтинги
Рейтинг	Мин	Макс
Температура хранения	-40℃	+ 150℃
Напряжение питания: VBAT	-0,4 V	5,6 V
Другое терминал напряжения	VSS-0.4V	VDD + 0,4 V



Рекомендуемые условия эксплуатации
Рабочее состояние	Мин	Макс
Диапазон рабочих температур	-40℃	+ 150℃
Гарантированный диапазон производительности RF(A)	-40℃	+ 150℃
Напряжение питания: VBAT	2,2 V	4,2 V(B)

5. Расход энергии:

Управление режим	Соединение Тип	UART Rate (кбит/с)	Средний	Блок
Сканирование страницы	-	115,2	0,42	MA
ACL без движения	Мастер	115,2	4,60	MA
ACL с передачей файлов	Мастер	115,2	10,3	MA
ACL 1,28 s sniff	Мастер	38,4	0,37	MA
ACL 1,28 s sniff	Slave	38,4	0,42	MA
SCO HV3 30ms sniff	Мастер	38,4	19,8	MA
SCO HV3 30ms sniff	Slave	38,4	19,0	MA
В режиме ожидания хост-соединение	-	38,4	40	МкА

6. Схема нанесения:

Примечание: схема приложения показывает последовательную цепь Bluetooth, например, необходимость в других приложениях, пожалуйста, свяжитесь с компанией.

Индикация подключения хоста: P05 Используется для того, чтобы указать, является ли хост-сервер отключен или нет, состояние соединения высокое, и другие состояния являются низкими. 8. Макет Note 1, SPP-CA Bluetooth модуль последовательный порт уровня 3,3 V во всех случаях, 5V уровень системы связи необходимо, чтобы повысить уровень конверсионный чип. 2, сигнал Bluetooth, на который влияет большой окружающий сигнал, например, дерево, металл, стены и другие барьеры на сигнале Bluetooth, будет иметь некоторую поглощение или защиту, не рекомендуется для установки в металлическому корпусу. 3. Поскольку Металл ослабит функцию антенны, рекомендуется к модульной доске, модуль, расположенный под антенной, не цепляется и не выравнивается, лучше выемить.
