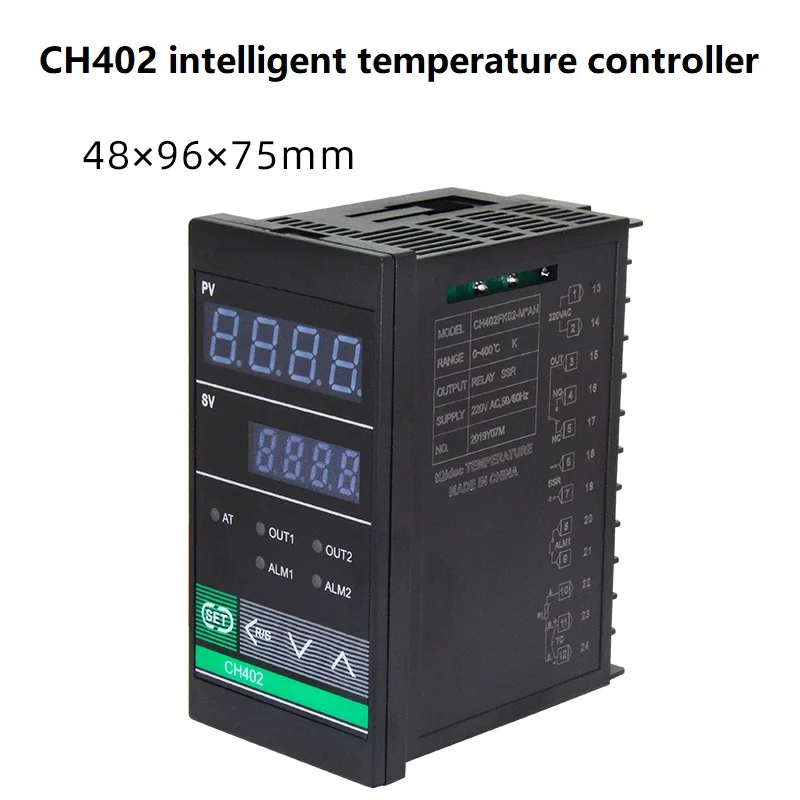

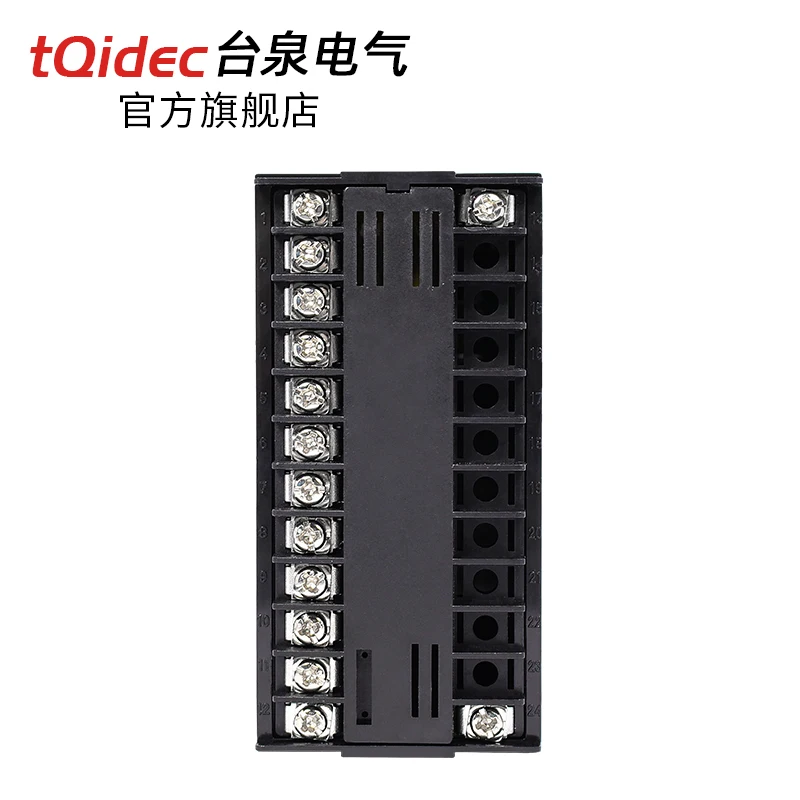

Taiquan tqidec интеллектуальный инструмент контроля температуры CH402 мультивходной цифровой PID Регулятор

  Классификация спецификации продукта:   Тип K, выход двойного назначения (релейный контакт + SSR напряжение импульса), 220 В Тип E, выход двойного назначения (релейный контакт + импульсный сигнал напряжения SSR), 220 В Тип Pt100, двухцелевой выход (релейный контакт + импульсный сигнал напряжения SSR), 220 В Тип Cu50, двухцелевой выход (релейный контакт + импульсный сигнал напряжения SSR), 220 В Два сигнала тревоги (верхний предел + нижний предел отклонения) Ток на выходе: DC4-20mA Специальный источник питания: 380 В (свяжитесь со службой поддержки клиентов)

Параметры продукта: Модель продукта: CH402 Размер панели: 48*96*75 (мм) Размер отверстия: 45*92 (мм) Рабочая мощность: 220VAC В переменного тока, 50/60 Гц Диапазон сигнализации: полный диапазон свободной настройки Режим управления: нечеткое управление PID или контроль положения Точность измерения: (± 0.5% FS или ± 1.0% FS) ± 1 цифра Рабочая среда: температура: 10 ℃ ~ 60 ℃, влажность: ≤ 93% RH Тип входного сигнала: K, E, J, S, Pt100, Cu50 (опционально) Основной выход управления: два выхода релейного контакта и твердотельного реле SSR, 4-20 мА (опционально)

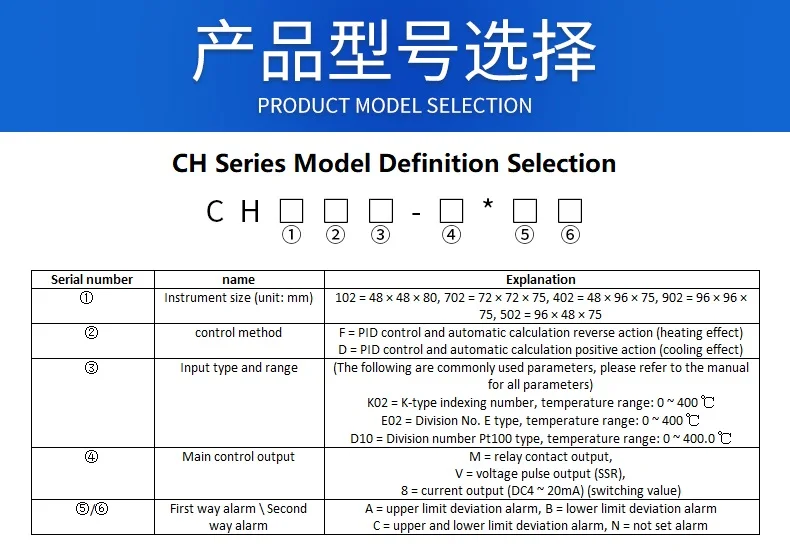

Описание модели продукта:

Серийный номер	Название	Объяснение
①	Размер инструмента (единица измерения: мм)	102 = 48 × 48 × 80, 702 = 72 × 72 × 75, 402 = 48 × 96 × 75, 902 = 96 × 96 × 75, 502 = 96 × 48 × 75
②	Метод управления	F = PID контроль и автоматический расчет обратного действия (эффект нагрева) D = PID контроль и автоматический расчет положительного действия (охлаждающий эффект)
③	Входной тип и диапазон	(Ниже приведены часто используемые параметры, пожалуйста, обратитесь к Руководству по всем параметрам) K02 = k-тип номер индексации, диапазон температур: 0 ~ 400 ℃ E02 = дивизион № E, диапазон температур: 0 ~ 400 ℃ D10 = Номер деления типа Pt100, диапазон температур: 0 ~ 400,0 ℃
④	Выход Главного управления	М = Релейный контактный выход, V = импульсный выход напряжения (SSR), 8 = выходной ток (DC4 ~ 20 мА) (значение для переключения)
⑤/⑥	Сигнал тревоги первой стороны \ Сигнал второй стороны	A = сигнал отклонения верхнего предела, B = сигнал отклонения нижнего предела C = сигнал отклонения от верхнего и нижнего пределов, N = не установлен сигнал тревоги

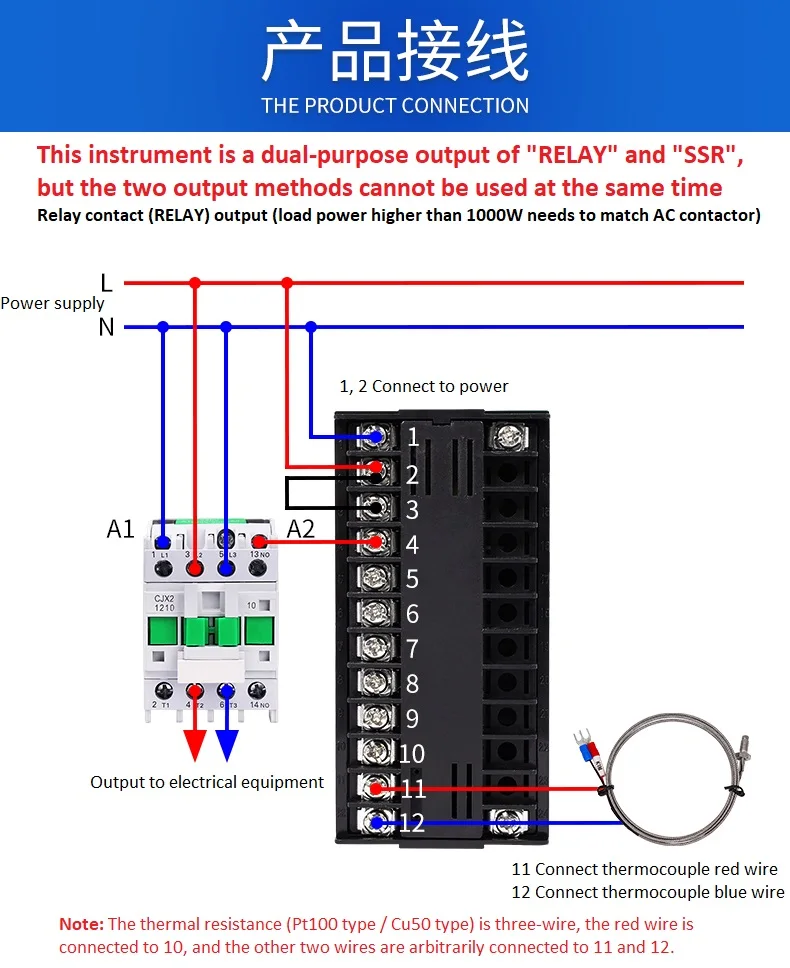

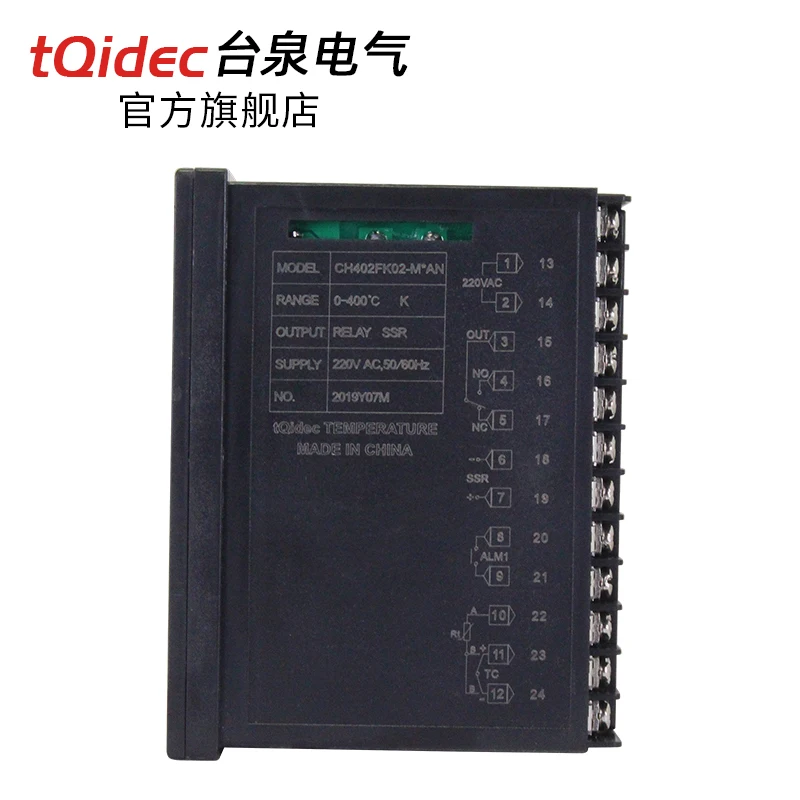

Способ подключения продукта: Этот инструмент является выходом двойного назначения «реле» и «SSR», но два метода вывода не могут использоваться одновременно Релейный контакт (реле) выход (мощность нагрузки выше 1000 Вт должна соответствовать контактору переменного тока) Примечание: термостойкость (тип Pt100/Тип Cu50)-три провода, красный провод подключен к 10, а два других провода произвольно подключены к 11 и 12.

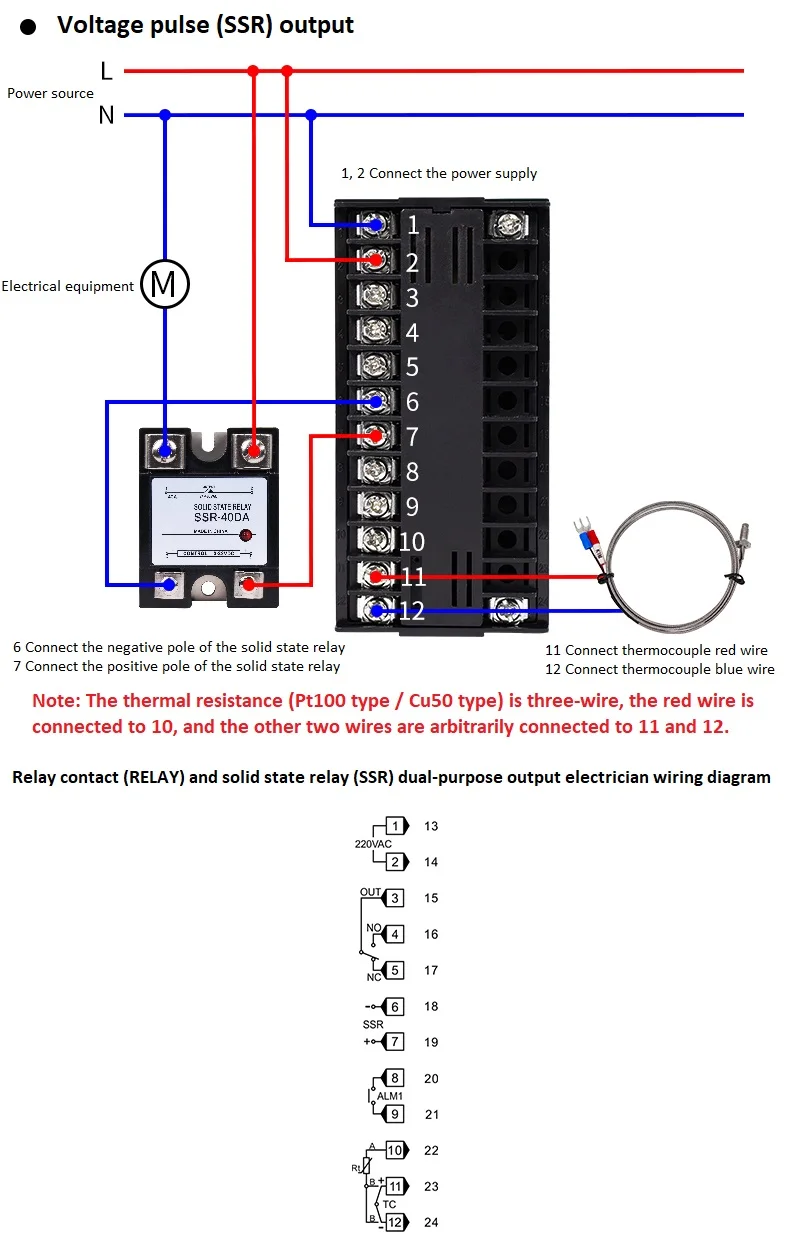

Напряжение импульса (SSR) выход

Примечание: термостойкость (тип Pt100/Тип Cu50)-три провода, красный провод подключен к 10, а два других провода произвольно подключены к 11 и 12. Релейный контакт (реле) и твердотельное реле (SSR) схема электропроводки двойного назначения

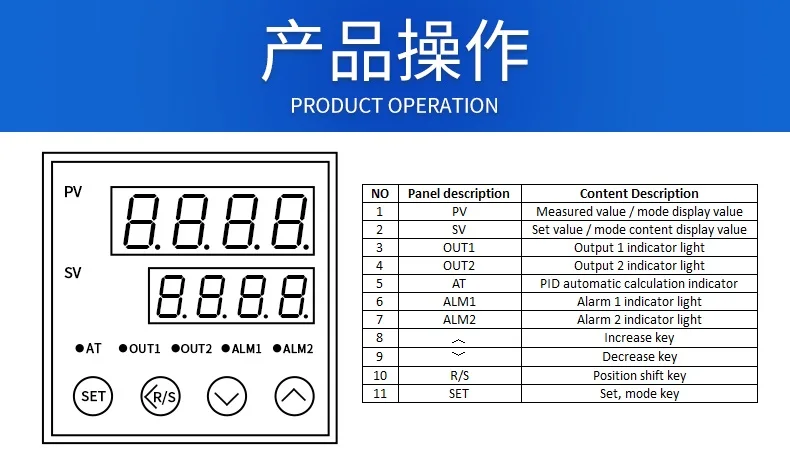

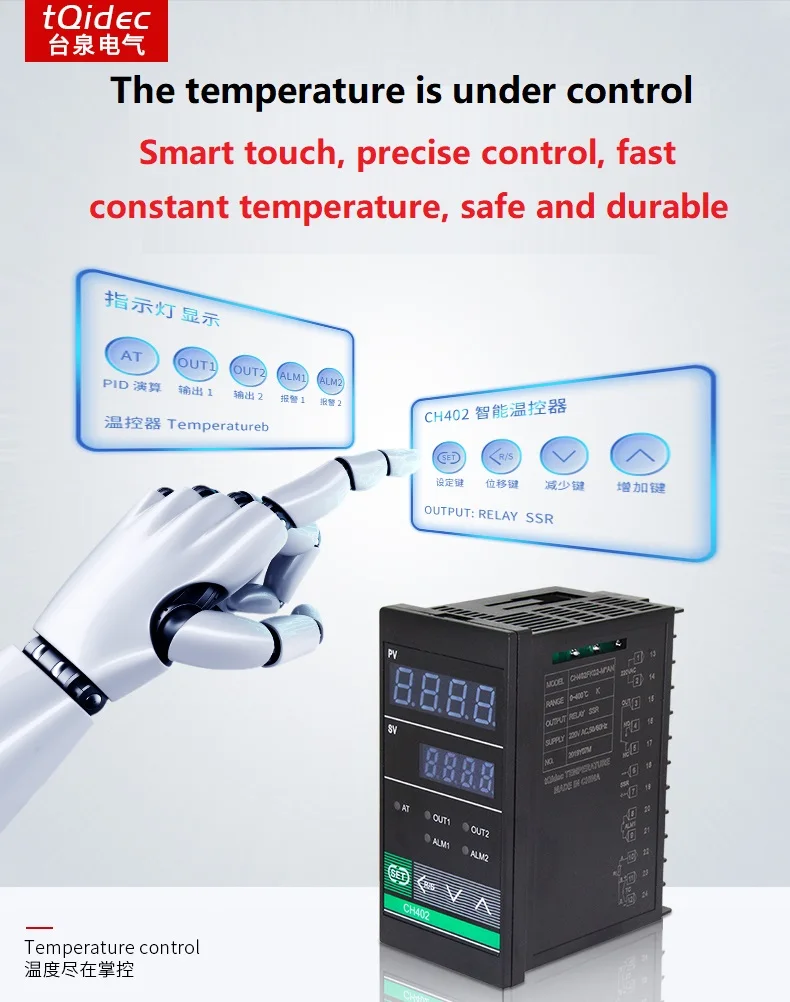

Эксплуатация продукта

Нет	Описание панели	Описание содержимого
1.	PV	Измеренное значение/Отображение режима
2.	SV	Отображение значения/режима
3.	OUT1	Светодиодный светильник на выходе 1
4.	OUT2	Светодиодный светильник на выходе 2
5	AT	PID автоматический индикатор расчета
6	ALM1	Сигнальный светильник 1
7	ALM2	Сигнальный светильник с 2 индикаторами
8	Флуоресцентный	Клавиша увеличения
9	Флуоресцентный	Клавиша уменьшения
10	R/S	Клавиша сдвига положения
11	Набор	Набор, Клавиша режима

    Настройка температуры: В нормальном состоянии дисплея инструмента нажмите кнопку настройки «SET», чтобы сделать вспышку SV display. Нажмите кнопку «<», чтобы найти нужное количество цифр для заданной температуры, а затем используйте клавиши увеличения и уменьшения для установки при требуемой температуре, нажмите кнопку «SET» еще раз, чтобы повернуть счетчик в нормальное состояние дисплея.   Настройка параметров: Этот параметр используется для установки будильника, P] D постоянной и других параметров. В нормальном состоянии дисплея инструмента, Удерживая кнопку настройки «SET» в течение трех секунд, символ отображения параметров отображается на дисплее PV, И соответствующее значение отображается на дисплее SV. Нажмите кнопку настройки «SET» в свою очередь, Отобразите и Отобразите символы отображения параметров в свою очередь. Для отображения конкретных параметров таблицы символов, пожалуйста, смотрите инструкции на бумаге в упаковочной коробке продукта   Технические параметры, такие как Тип входного сигнала, диапазон температур, режим будильника и т. д., установлены: При нормальном состоянии дисплея измерителя введите в соответствии с настройками параметров и найдите параметр блокировки данных «LCK» устанавливает свой код на «1000», затем нажмите кнопку «SET», чтобы подтвердить счетчик, одновременно удерживайте кнопки «SET» и «<», И примерно через 3 секунды «COD» отображается на PV display = 0000», нажмите « Установите "ключ в последовательности для отображения и цикла через технические параметры отображения символов. Для конкретных технических параметров отображения таблицы символов, пожалуйста, см. Инструкции на бумаге в упаковочной коробке продукта.   Примечание: Эта машина имеет функцию ответа дисплея. Когда оператор выполняет такие операции, как настройка параметров и модификация и забывает вернуться в режим основного дисплея, счетчик автоматически вернется в режим основного дисплея через 30 секунд. Измененные параметры не сохранены.
