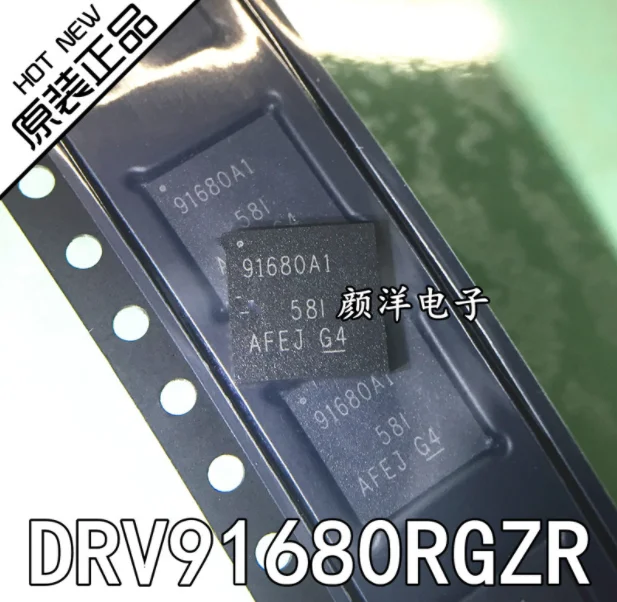

DRV91680RGZR 91680A1 100% новое и оригинальное|Запасные части| |

DRV91680RGZR 91680A1 100% новое и оригинальное|Запасные части| |

3 578,58 руб.
HRS1H S DC3V|Запасные части| |

HRS1H S DC3V|Запасные части| |

1 649,95 руб.
BIHUADE Store

BIHUADE Store

Магазина BIHUADE Store работает с 21.07.2012. его рейтинг составлет 92.6 баллов из 100. В избранное добавили 5895 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 2279 наименований товаров, успешно доставлено 25238 заказов. 1513 покупателей оставили отзывы о продавце.

Характеристики

Модуль Xilinx XC3S500E Spartan 3E FPGA по развитию Оценка + LCD1602 LCD12864 12 модуль = Open3S500E Вышивка

История изменения цены

*Текущая стоимость 7 308,67 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Jul-24-2026 8697.9 руб. 9132.30 руб. 8914.5 руб.
Jun-24-2026 8623.37 руб. 9054.12 руб. 8838.5 руб.
May-24-2026 7235.15 руб. 7597.72 руб. 7416 руб.
Apr-24-2026 8477.61 руб. 8901.67 руб. 8689 руб.
Mar-24-2026 7381.65 руб. 7750.26 руб. 7565.5 руб.
Feb-24-2026 8331.45 руб. 8748.62 руб. 8539.5 руб.
Jan-24-2026 8258.45 руб. 8671.26 руб. 8464.5 руб.
Dec-24-2025 8185.86 руб. 8594.7 руб. 8389.5 руб.
Nov-24-2025 8112.98 руб. 8518.50 руб. 8315 руб.

Описание товара

Модуль Xilinx XC3S500E Spartan 3E FPGA по развитию Оценка + LCD1602 LCD12864 12 модуль = Open3S500E ВышивкаМодуль Xilinx XC3S500E Spartan 3E FPGA по развитию Оценка + LCD1602 LCD12864 12 модуль = Open3S500E ВышивкаМодуль Xilinx XC3S500E Spartan 3E FPGA по развитию Оценка + LCD1602 LCD12864 12 модуль = Open3S500E Вышивка

Здравствуйте,
Ваш заказ составляет менее $8, мы унифицированные отправить китайский пост обыкновенный небольшой пакет плюс.
Информация о отслеживании, обычно прибывающая в вашу страну, составляет 40-70 дней, мы не принимаем спор,
Если вы не ждете, рекомендуется, чтобы заказ покупки более $8,


Ваш заказ более чем на $8, мы унифицированные принимаем меры для вашей китайской почты зарегистрированной воздушной почты,
Имейте информацию о запросе номера, генерал прибыл в вашей стране от 25 до 50 дней,
Пожалуйста, после получения товара, товары в 5-звездочной оценке, спасибо за понимание,

FPGA Совет развития, предназначенный для серии Xilinx Spartan-3E, оснащен бортовой, и интегрирует различные стандартные интерфейсы, довольно легко для периферических расширений.

Обзор

Open3S500EЯвляется Советом развития FPGA, который состоит из материнского Совета dvk600 и основной платы FPGA. Open3s500e поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретного приложения. Модульная и открытая конструкция делает его идеальным вариантом для запуска приложений Xilinx Spartan-3E серии FPGA.

То, что есть на материнском совете

  1. Разъем ядра FPGA CPLD:Для легкого подключения основных плат, которые интегрируют процессор FPGA CPLD на борту, такой как
  2. 8I/os_1 интерфейс,Для подключения аксессуаров/модулей
  3. 8I/os_2 интерфейс,Для подключения аксессуаров/модулей
  4. 16i/os_1 интерфейс,Для подключения аксессуаров/модулей
  5. 16i/os_2 интерфейс,Для подключения аксессуаров/модулей
  6. 32i/os_1 интерфейс,Для подключения аксессуаров/модулей
  7. 32i/os_2 интерфейс,Для подключения аксессуаров/модулей
  8. 32i/os_3 интерфейс,Для подключения аксессуаров/модулей

Все интерфейсы I/O выше:
  • Способен быть имитированным как usart, I2C, SPI, ps/2 и т. д.
  • Способен управлять такими устройствами, как Frim, flash, usb, Ethernet и т. д.

9.Sdram интерфейс
  • Для подключения SDRAM Accessory Board
  • Также работает как FPGA CPLD Pins расширения разъемов
10.ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602 11.Однопроводной интерфейс:Легко подключается к проводным устройствам (К-92 упаковке), например, датчик температуры (DS18B20), номер электронной регистрации (DS2401) и т. д. 12.5 В DC Jack 13.Джойстик:Пять позиций 14.Зуммер 15.Потенциометр:Для LCD22 Регулировка подсветки, или LCD12864, LCD1602 контраст регулировки 16.Мощность переключатель 17.Зуммер джемпер 18.Один-wire Jumper 19.Джойстик перемычка

Для Прыгунов 17-19:

  • Короткий Джемпер для подключения к I/OS используется в примере кода
  • Открыть перемычку для подключения к другим пользовательским контактам через перемычки

Dvk600 поддерживает широкий диапазон различных основных плат, поэтому, некоторые интерфейсы могут быть не связаны и бесполезными при подключении к определенному основному плате.

Что \ на Core3S500E

  1. XC3S500E:Xilinx Spartan-3E FPGA устройство, которое отличает:
  • Рабочая частота:50 мГц
  • Рабочая Напряжение:1.15 В ~ 3.3 В
  • Вышивка Крестом Пакет:QFP208
  • Я/OS:116
  • Les:500 К
  • Оперативная память:360kb
  • Dcms:4
  • Отладка/программирование:Поддерживает JTAG
2.AMS1117-3.3 (на нижней стороне),3.3 В регулятор напряжения 3.AMS1117-2.5 (на нижней стороне),2.5 В регулятор напряжения 4.AMS1117-1.2 (на нижней стороне),1.2 В регулятор напряжения 5.Xcf05s (с нижней стороны),Бортовой флэш-память для хранения кода 6.Мощность индикатор 7.Светодиоды 8.FPGA инициализации индикатор 9.Кнопка сброса 10.Кнопки nconfig:Для повторной настройки микросхемы FPGA, эквивалентной пересетке питания 11.50 м активный кристалл (с нижней стороны) 12.Интерфейс JTAG:Для отладки/программирования 13.FPGA булавки расширитель,VCC, GND и все порты I/O доступны для расширения разъемов для дальнейшего расширения

Фотографии

Примечание: open3s500e не интегрирует какую-либо функцию программирования/отладки, программатор/отладчик требуется.

Примеры

Совет по развитию open3s500e FPGA поставляется с различными примерами для поддерживаемых периферийных устройств, что дает вам быстрый старт для разработки собственного приложения.

ПериферийныхОписаниеИнтерфейсVerilogVhdl
AT24CXXEepromI2CYY
FM24CXXФрамI2CYY
AT45DBXXDataFlashSPIY
PCF8563RTCI2CY
PCF85914xAD, 1xDAI2CY
DS18B20Датчик температуры1-проводаY
SP3232Последовательной связиUARTYY
SP3485Последовательной связиUARTYY
PL2303USB к UARTUARTYY
CY7C68013AУстройство USBЯ/OSY
ЗуммерЗвуковое устройство1I/о (ШИМ)YY
Клавиатуры PS/2Устройство вводаPS/2YY
Один пуговицыУстройство ввода----YY
4x4 клавиатурыУстройство ввода8I/OSYY
ДжойстикУстройство ввода5I/OSYY
LEDДисплей устройства----YY
8 SEG светодиодныеДисплей устройства13I/OSYY
Vga мониторДисплей устройстваVGAYY
Характер ЖКДисплей устройства11I/OSYY
Графический ЖК-дисплейДисплей устройства11I/OSYY

Отладки/интерфейс программирования

Совет развития open3s500e FPGA интегрирует интерфейс JTAG для программирования/отладки.

Ресурсов развития

Совет развития open3s500e FPGA поставляется с руководством пользователя CD, включая ресурсы развития, перечисленные ниже:
  • Связанное программное обеспечение (Xilinx ISE 12-Поддерживает WinXP/Win7, не поддерживает win8)
  • ДЕМО код (Verilog, vhdl)
  • Схема (PDF)
  • FPGA документация развития

Вышивка Крестом Пакет содержит

"Стандартный Вышивка Крестом Пакет"И"Аксессуар разделах Пакет"Ниже входят в комплект.

Стандартный Вышивка Крестом Пакет

  1. Open3S500E развитию X 1
  2. 4-контактный провод х 2
  3. 2-контактный провод х 2
  4. USB кабель питания X 1
  5. Руководство пользователя CD X 1

Аксессуар разделах Пакет

  1. Плата VGA PS2 X 1
  2. Плата UART PL2303 USB (Mini) x 1
  3. At45dbxx DataFlash плата X 1
  4. Fm24clxx fram плата X 1
  5. Cy7c68013a USB плата (mini) х 1
  6. PCF8563 плата RTC X 1
  7. PCF8591 AD DA плата X 1
  8. DS18B20 X 1
  9. LCD12864 (3.3 В Синяя подсветка) x 1
  10. LCD1602 (3.3 В Синяя подсветка) x 1
  11. 8 SEG светодиодная плата X 1
  12. 8 кнопочных кнопок X 1
  13. 4 х 4 клавиатуры X 1
  14. Штекер USB типа A в разъем mini-B
