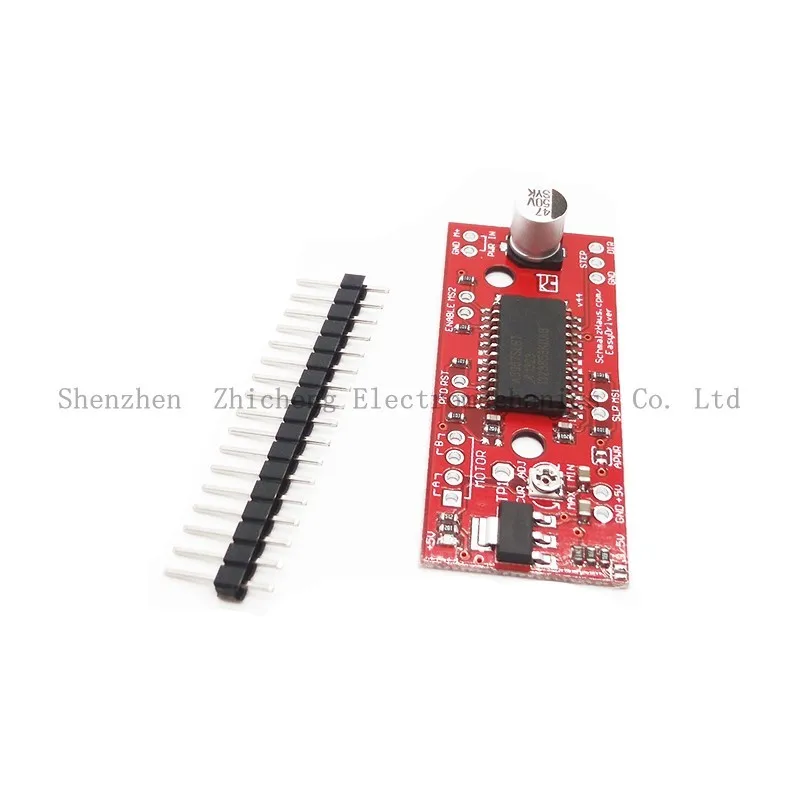

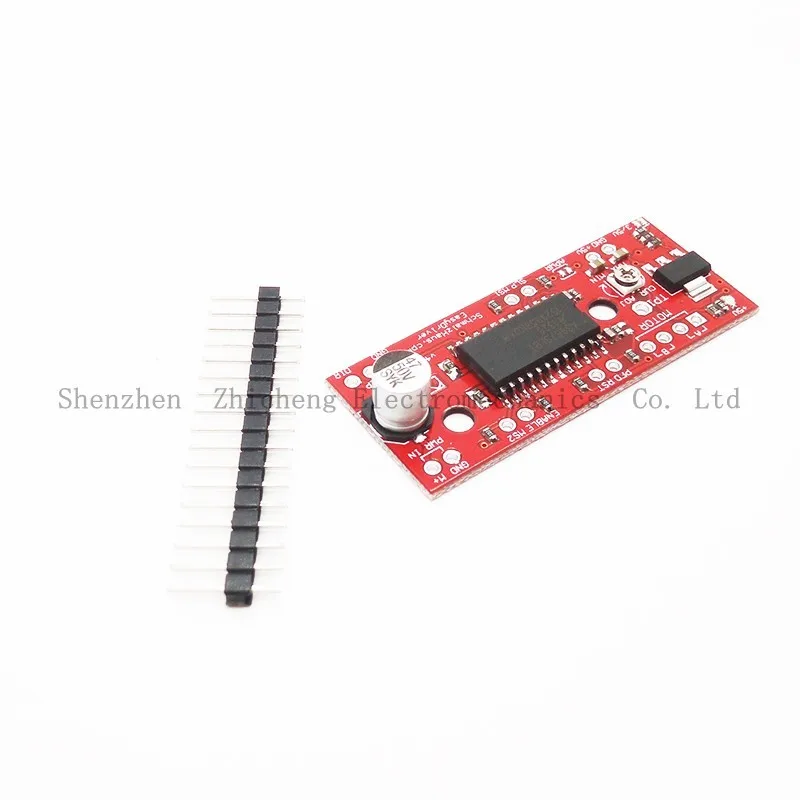

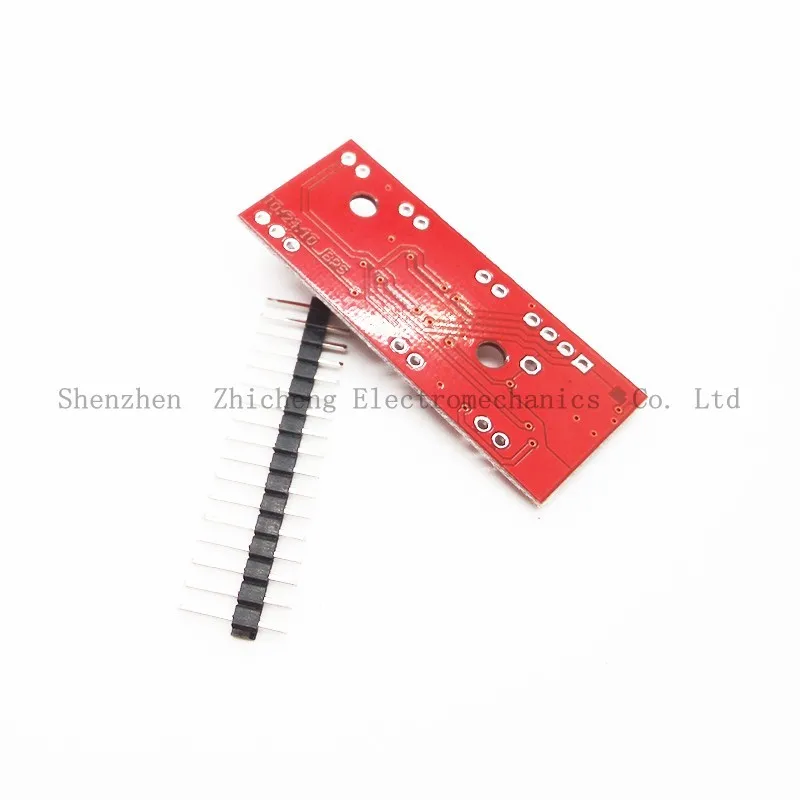

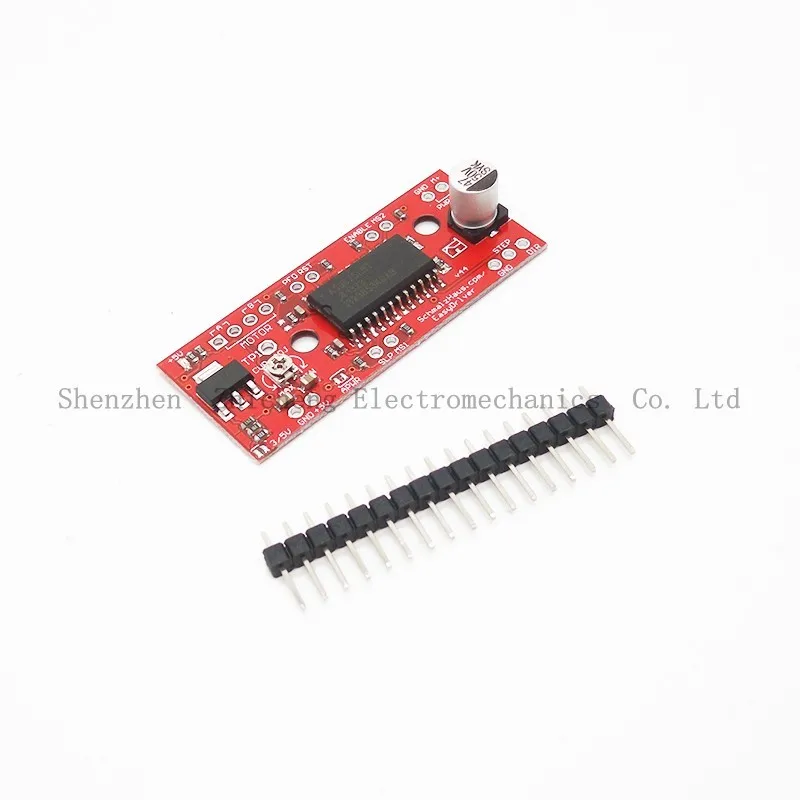

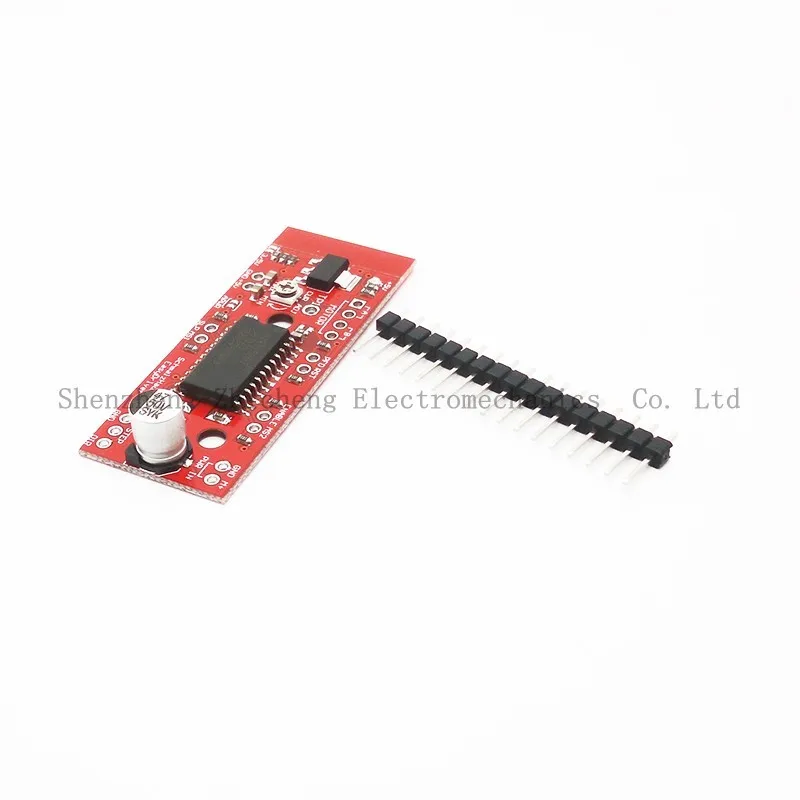

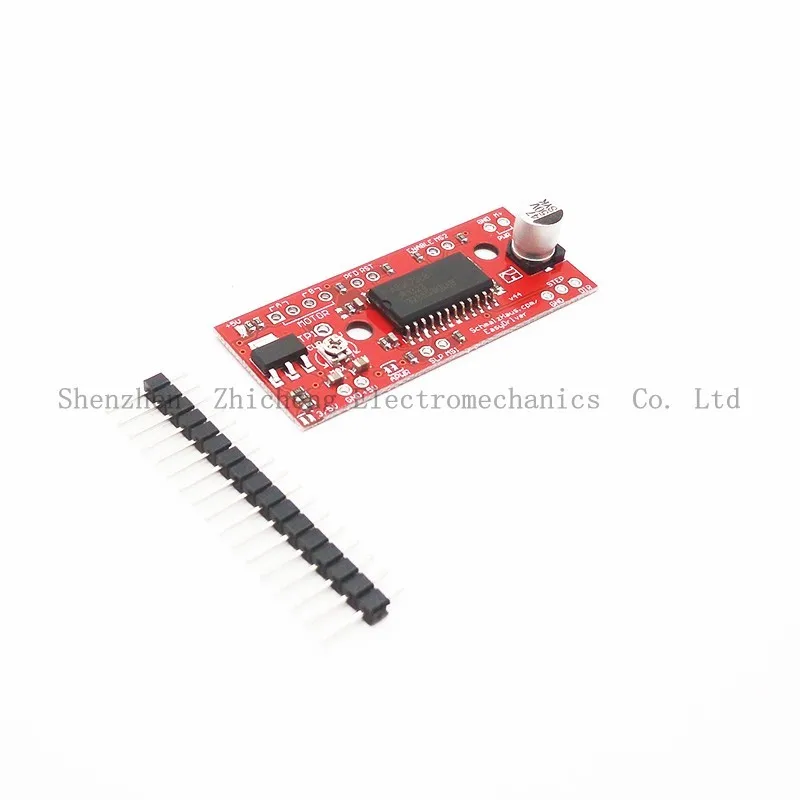

Описание: EasyDriver-это простой в использовании Драйвер шагового двигателя, совместимый со всем, что может выводить цифровой от 0 до 5 В пульс (или от 0 до 3,3 В пульс, если вы припаиваете SJ2, закрытый на EasyDriver). EasyDriver требует от 7 в до 30 В питания двигателя и может питать любое напряжение шагового двигателя. EasyDriver имеет встроенный регулятор напряжения для цифрового интерфейса, который может быть установлен на 5 В или 3,3 В. Подключить шаговый двигатель 4-проводной и микроконтроллер, и вы получите точность управления двигателем! EasyDriver приводит двухполярные двигатели и двигатели, проводящиеся как двухполярные. Т. Е. 4,6 или 8 проводных шаговых двигателей. Это новейшая версия EasyDriver V4.4, совместно разработанная с Brian Schmalz. Он обеспечивает гораздо большую гибкость и контроль над вашим шаговым двигателем, по сравнению с более старыми версиями. Контакты microstep (MS1 и MS2) A3967 выломаны, что позволяет регулировать разрешение microstepping. Контакты «Спящий режим» и «включить» также вырываются для дальнейшего контроля. Не подключайте и не отключайте мотор, когда драйвер заряжен. Это приведет к постоянному повреждению A3967 IC. Особенности: A3967 микрошаговый драйвер Контакты MS1 и MS2 разбиваются, чтобы изменить разрешение микрошага на полное, половина, четверть и восьмое шаги (по умолчанию-восьмое) Совместим с 4, 6 и 8 проводными шаговыми моторами любого напряжения Регулируемый контроль тока от 150 мА/фазы до 750 мА/фазы Диапазон электропитания от 7 в до 30 В. Чем выше напряжение, тем выше крутящий момент на высоких скоростях Посылка включает в себя: 1 х EasyDriver щит тактовый шаговый двигатель водителя 1 x штыревого разъёма Примечание: Вы всегда должны тщательно проверять проводку в соответствии с инструкциями производителя. Вышеуказанная схема подключения является только ориентиром, и я не несу ответственности, если вы что-то Взрываете из-за этого.     Оплата   Если у Вас возникли какие-либо проблемы с оплатой, пожалуйста, свяжитесь с нами!   Если вам нужно купить больше товаров, но цена не очень дешевая, пожалуйста, свяжитесь с нами!   Гарантия   Все продукты были проверены и упакованы в хорошем состоянии перед отправкой.   Все товары имеют гарантию 1 год.   Если вы не удовлетворены нашим товаром и обслуживанием. Пожалуйста, свяжитесь с нами, прежде чем оставлять положительные отзывы или спор. Мы постараемся сделать все возможное, чтобы решить проблемы
