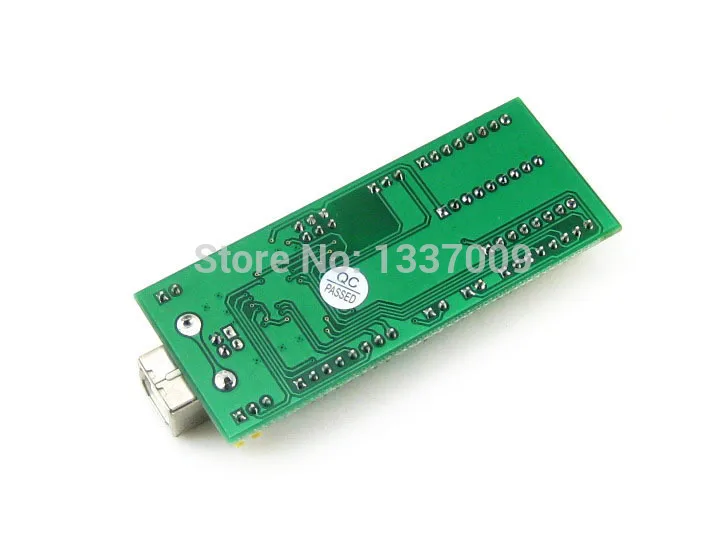

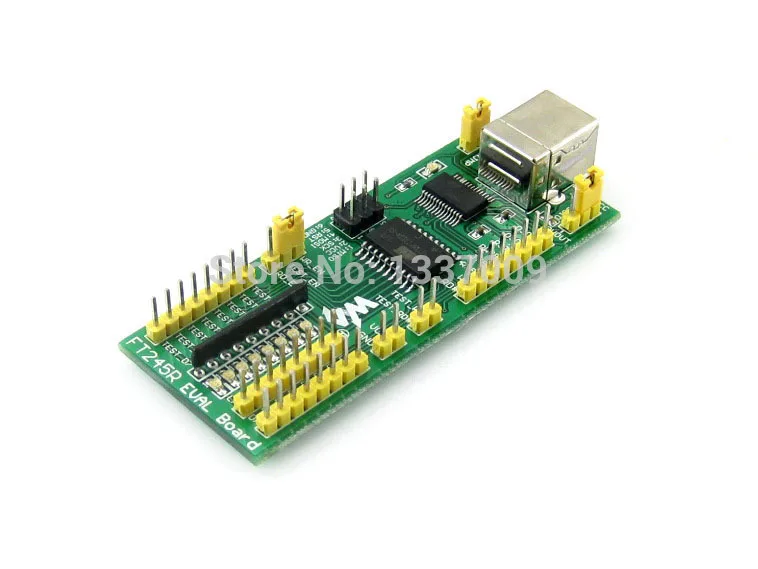

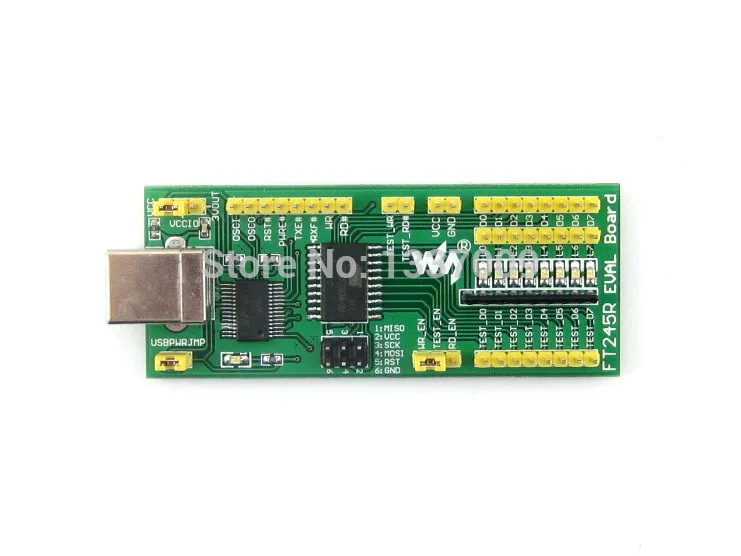

FT245 EVAL Board FT245R FT245RL Развития оценочный Комплект USB К Параллельному FIFO Модуль

FT245 EVAL Board FT245R FT245RL Развития оценочный Комплект USB К Параллельному FIFO Модуль

фирменное Наименование: 0

оценке Совета на Основе FT245, A High-performance Cost-effective Solution for USB В 8-БИТНЫЙ FIFO

обзор

вFT245 EVAL BOARDобеспечивает высокую производительность и экономически эффективное решение для USB В 8-БИТНЫЙ FIFO. он основан на FT245RL чип и мы надеемся, позволит попробовать использовать весь потенциал FT245 устройства перед использованием его в прототип.

, что ' ы на борту

мощность

* питание от шины USB или внешнего источника питания

* USBPWRJMP: перемычка для выбора USB или внешнего источника питания, вкратце это для USB и открыть его для внешнего

* VCC, ЗЕМЛЯ штекерные

* уровень напряжения настраивается с помощью бортовой перемычки, VCC или 3.3 В

встроенных Чипов

* FT245RL, USB на параллельный FIFO интерфейс устройства

* ATtiny2313, 8-разрядный Микроконтроллер с 2 К Байт В-Системы Программируемый Flash

интерфейсы

* USB разъем

* 6-контактный ISP программирования порт

человеко-Машинного Интерфейса

* 8 Светодиодов отображения информации

другие

* WR_EN, RD_EN: Read/Write enable порт, который подключен к MCU контакты

* TEST_WR, TEST_RD #: Чтение/Запись тестового порта, который подключен к MCU контакты

* управление порта FT245 подключены к контакту заголовки, удобно для разработки

особенности

The FT245RL USB к параллельному FIFO интерфейс устройства, которое упрощает USB к FIFO конструкций и снижает количество внешних компонентов за счет полной интеграции внешнего EEPROM, USB резисторов и встроенные часы схема, которая не требует внешних компонентов, в устройство. он был разработан, чтобы эффективно работать с USB хост-контроллер с помощью как можно меньше общей пропускной способности USB доступны.

* функциональной Интеграции.

* асинхронный Бит Взрыва Режим.

* синхронный Бит Взрыва Режим.

* FTDIChip-ID.

* высокая Выходная Drive Option.

* программируемый FIFO RX Буфера Тайм-Аут.

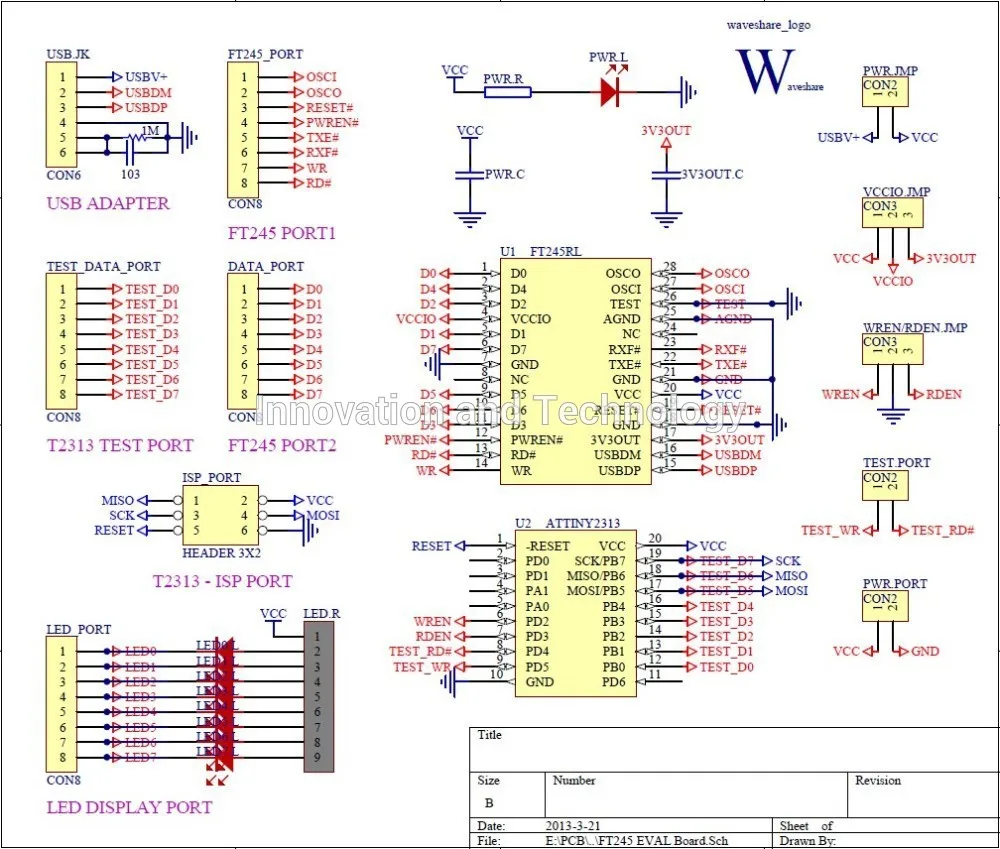

схема

ресурсов

1. Руководство Пользователя CD (CD с программным обеспечением, драйверами и примеры)

2. Драйвер USB (FTDI ' ы royalty-free Virtual Com Port (ПДС) водитель, Прямой () водитель D2XX)

3. Примеры (AVR MCU управления примеры в C)

4. Схема (разработан с использованием PROTEL99, а также предоставление формат изображения или Protel SchDoc формате)

5. Datasheet PDF Соответствующих Чипов

пакет Содержит

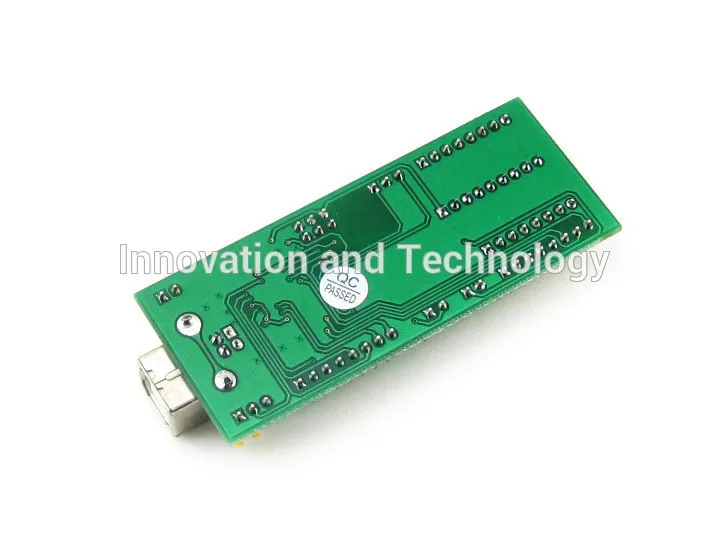

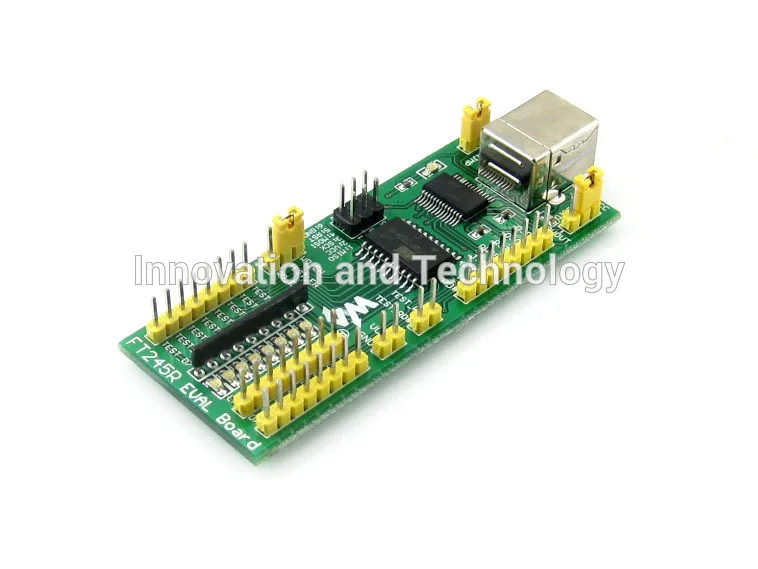

1. FT245 EVAL BOARD

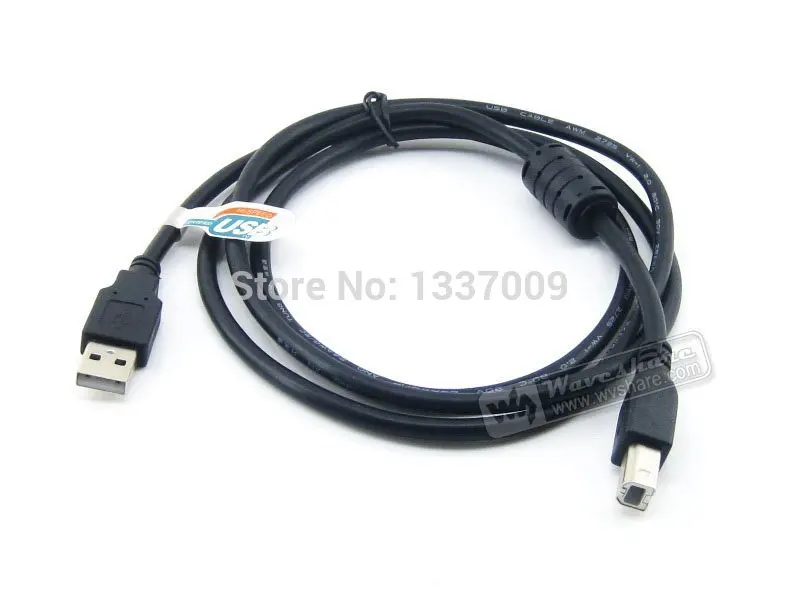

2. USB Кабель

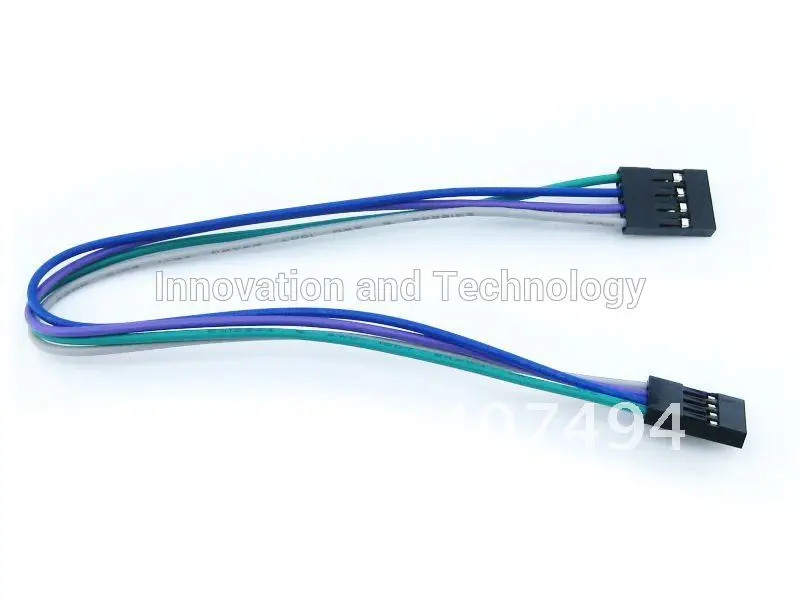

3. 4-контактный провод х 2

4. 2-контактный провод х 2

5. Руководство Пользователя CD
