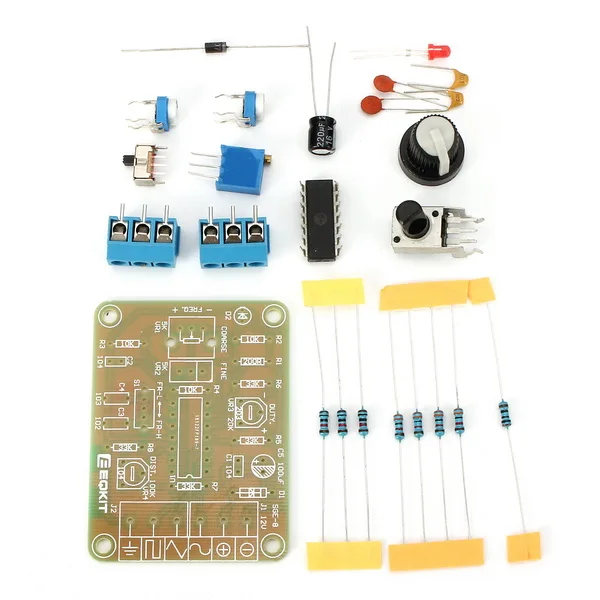

Модуль генератора монолитных сигналов ICL8038 DC 12 В комплект DIY синусоидальный
243,60 руб.
Новое поступление
Мини генератор цифровых сигналов DDS двухканальный с функцией синусоидальной
3 612,94 руб.
Бесплатная доставка высокопроизводительный генератор низкочастотных сигналов
7 173,57 руб.
Модуль генератора низкочастотных сигналов ICL8038 синусоидальный квадратный
520,83 руб.
Регулируемое напряжение тока Аналоговый симулятор 0 ~ 20 мА генератор сигналов
1 342,06 руб.
Выход UPS источник питания 5В/2.1A DIY зарядное устройство плата повышающее
345,23 руб.
1Hz 150 кГц рабочий цикл PWM импульсный модуль генератор сигналов Портативный
215,95 руб.
UTG9002C II функция/генератор сигналов произвольной формы 1 канал 2 МГц полоса
13 233,00 руб.
CZB6721960 Store
Магазина CZB6721960 Store работает с 22.04.2016. его рейтинг составлет 92.83 баллов из 100. В избранное добавили 21042 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 3543 наименований товаров, успешно доставлено 308937 заказов. 33863 покупателей оставили отзывы о продавце.
Характеристики
Генератор сигналов XR2206 DIY Kit генератор синусоидальных прямоугольной формы с
История изменения цены
*Текущая стоимость 183,82 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jun-23-2026 | 232.7 руб. | 237.22 руб. | 234.5 руб. |
| May-23-2026 | 188.93 руб. | 192.83 руб. | 190 руб. |
| Apr-23-2026 | 229.30 руб. | 234.34 руб. | 231.5 руб. |
| Mar-23-2026 | 227.55 руб. | 232.66 руб. | 229.5 руб. |
| Feb-23-2026 | 181.80 руб. | 185.4 руб. | 183 руб. |
| Jan-23-2026 | 223.66 руб. | 227.41 руб. | 225 руб. |
| Dec-23-2025 | 221.18 руб. | 225.42 руб. | 223 руб. |
| Nov-23-2025 | 220.0 руб. | 224.16 руб. | 222 руб. |
Описание товара
XR2206 генератор сигналов DIY Kit синусоидальный треугольный генератор с квадратной волной выход 1 Гц-1 МГц
Особенности:
Это все детали, они нуждаются в вашей собственной сварке и установке
Напряжение: 9-12 В DC вход
Формы волны: квадрат, синус и треугольник
Сопротивление: 600 Ом + 10%
Частота: 1 Гц-1 МГц
Синусоидальная волна
Амплитуда: 0 - 3 в при 9 В постоянного тока
Искажение: менее 1% (при 1 кГц)
Плоскостность: + 0,05дб 1 Гц-100 кГц
Квадратная волна
Амплитуда: 8 в (без нагрузки) на входе 9 В постоянного тока
Время подъема: менее 50 НС (при 1 кГц)
Время осени: менее 30 НС (при 1 кГц)
Симметричность: менее 5% (при 1 кГц)
Треугольная волна
Амплитуда: 0 - 3 в при 9 В постоянного тока
Линейность: менее 1% (до 100 кГц) 10 мА
2. Таблица параметров компонентов генератора функций
3. При установке сварки выполните следующие действия:
1. Компоненты являются сваркой передней панели, от низких до высоких принципов, а именно первых низких сварочных компонентов, таких как конденсатор, резистор, Диод и т. Д.
2. Сварочная IC розетка, клеммные блоки, наконец-то розетка, регулируемый потенциометр.
3. Задняя часть с диагональными режущими плоскогубцами, чтобы как можно быстрее отрезать булавки
4. Шаги отладки:
1. После завершения сварки на IC, XR2206, обратите внимание на направление IC, вставьте может повредить чип!
2. Проверьте ИС, против ли, например, против, пожалуйста, своевременная коррекция.
3. Вставьте источника питания, источника питания для 5,5*2,1 порт, внутри и снаружи-отрицательную полярность. Для напряжения питания 9-12 В. Форма сигнала не может быть стабильной более 12 В
5. Использование шага:
1. J1 jumper cap plug in, SIN/TRI blue terminals output sine wave (note J1, J2 можно вставить только один из)
2. Разъем J2 jumper cap, синие клеммы SIN/TRI, выходная треугольная волна (Примечание J1, J2 можно вставить только один из)
3. SQU синий вывод импульса
4. Ампер: Синусоидальная волна, регулировка амплитуды треугольной волны
5. Тонкая: регулировка частоты
6. Грубая: частота грубой регулировки
6. Схематическая схема функционального генератора
Посылка:
1 x XR2206 функциональный генератор DIY Kit синус, треугольник, квадратный выход 1 Гц-1 МГц + чехол
