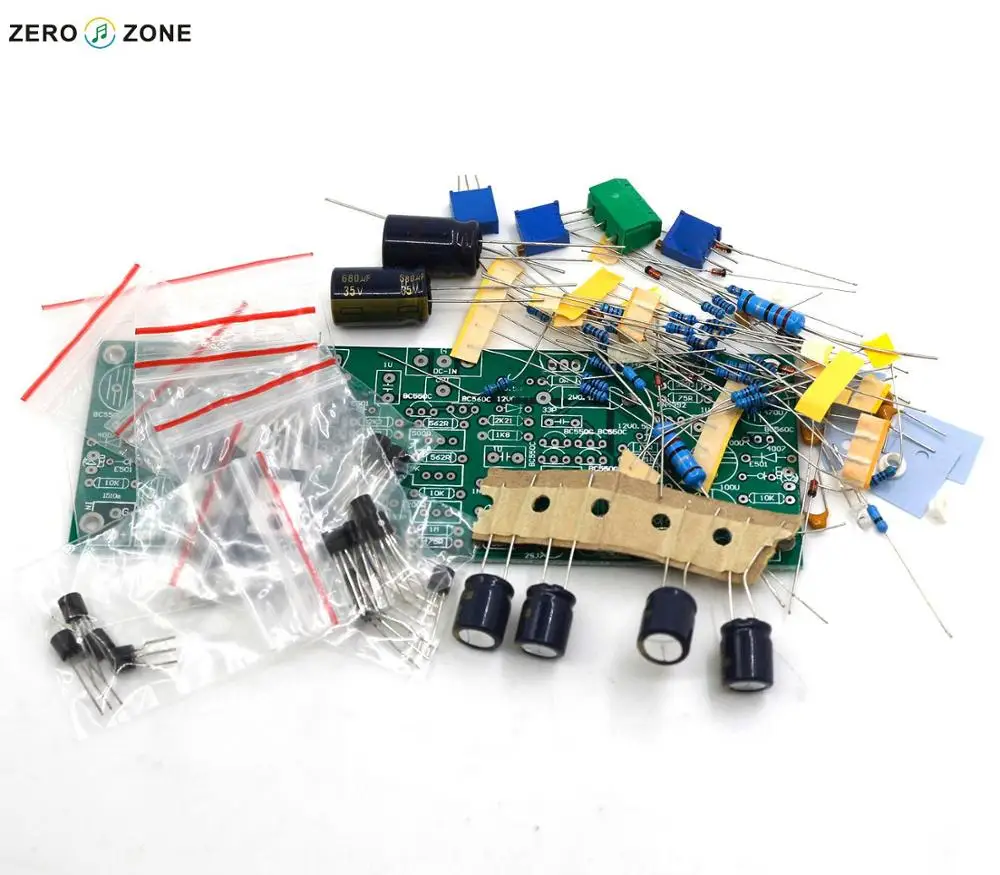

GZLOZONE DIY High END B22 моно Усилитель Kit Base On Beta 22|headphone amplifier kit|amplifier kitkit |

---



GZLOZONE DIY HI-END B22 Mono усилитель для наушников набор база на бета 22

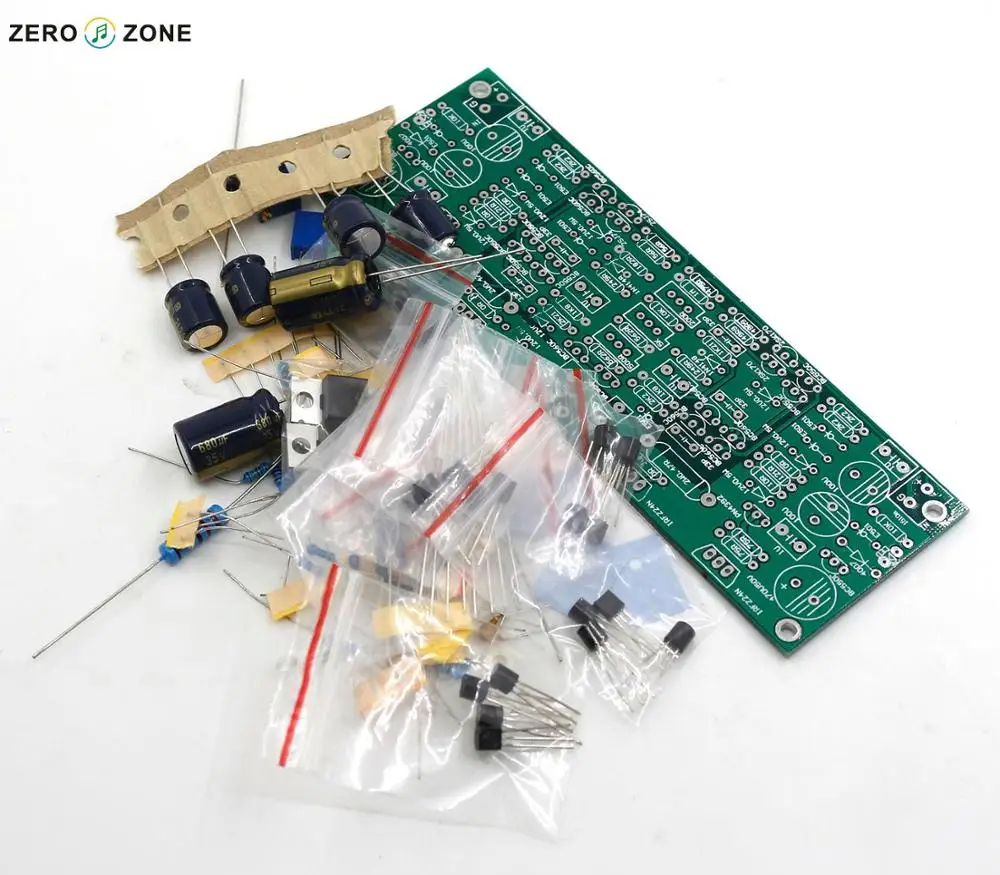

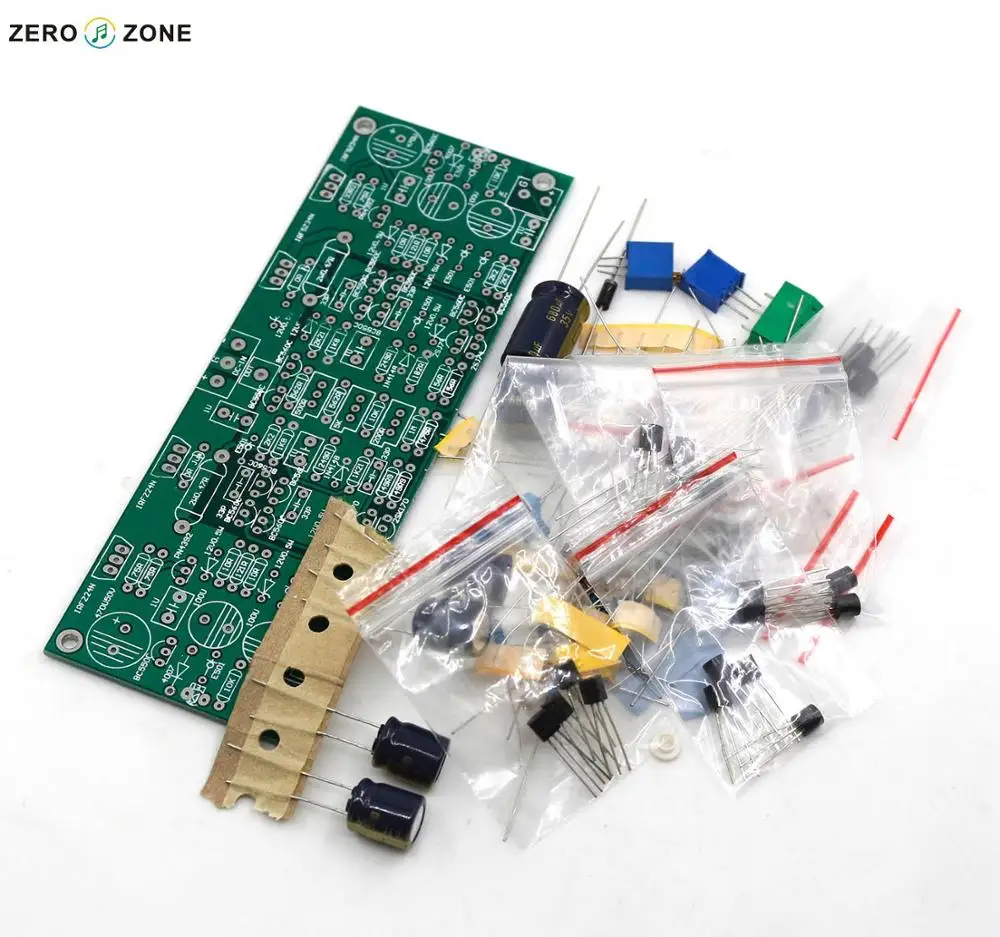

Примечание: цена по умолчанию указана за один моно-комплект усилителей для наушников B22, все детали нужно самостоятельно припаять их, мы можем предоставить инструкции по отладке по электронной почте   Для создания стереонаушника необходимо приобрести 2 комплекта.

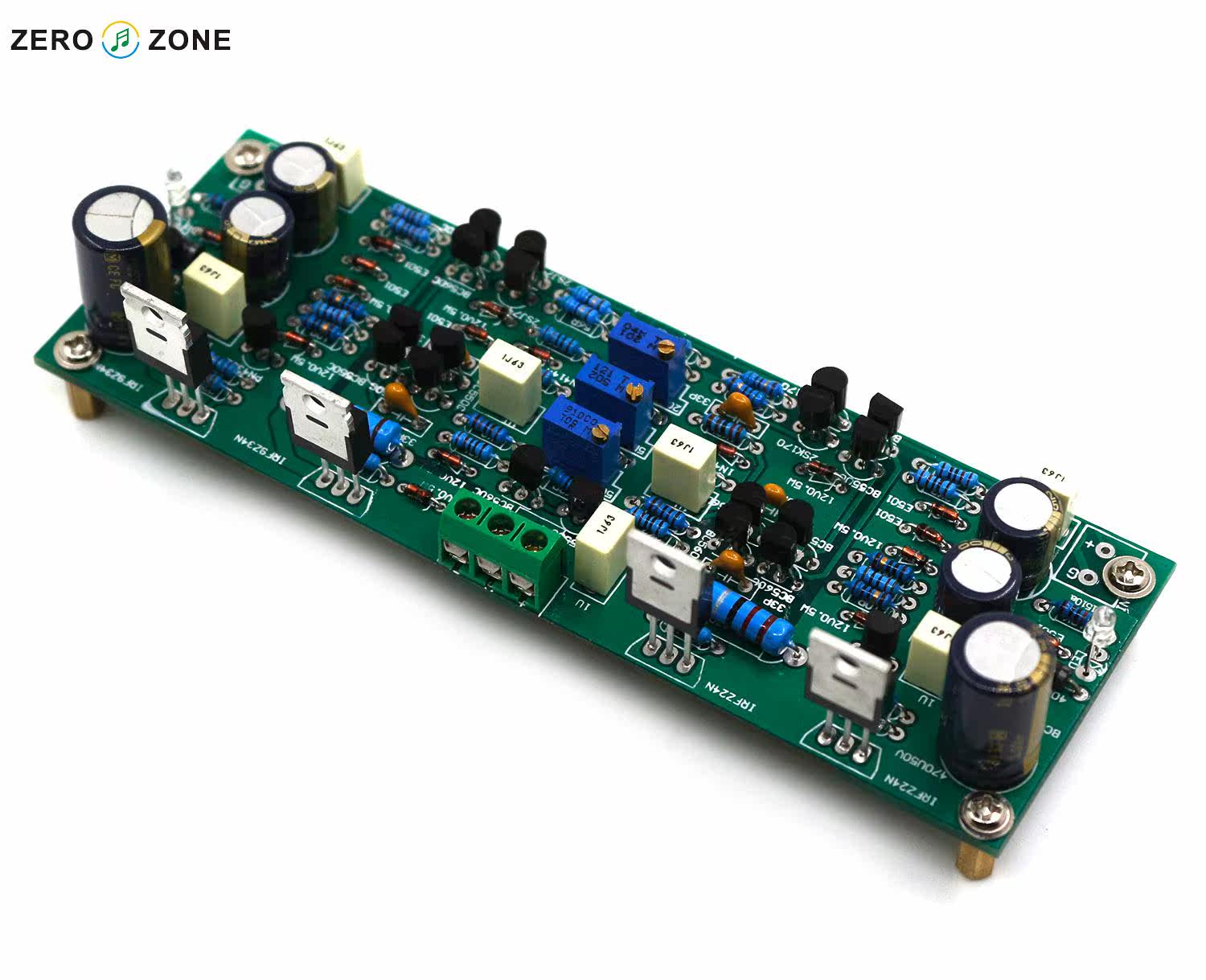

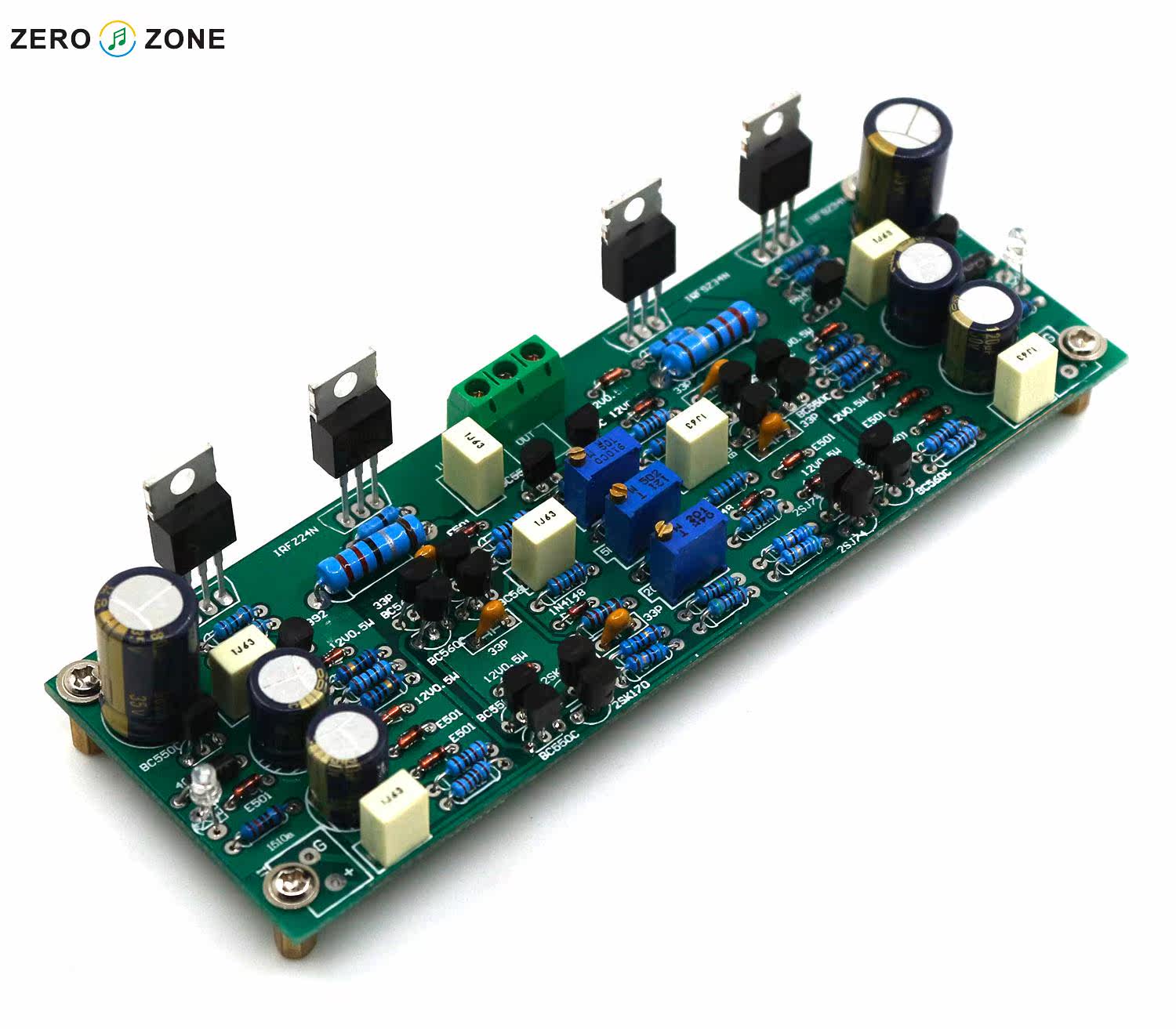

Размер печатной платы: 155 мм * 50 мм       Обзор   Β22 ("beta 22")-высококачественный стереоусилитель DIY для динамических наушников. Он также может быть создан в качестве усилителя мощности для динамиков (18Wrms в 8Ω несбалансированный, или 50Wrms в 8Ω полностью сбалансированный), или в качестве преусилителя.   Полностью Дискретная (без интегральных схем), полностью комплементарная и кодовая топология, высокая токовая Выходная ступень MOSFET, полный класс А и тщательно настроенные рабочие точки обеспечивают vanishingly низкое искажение, высокую скорость, широкая полоса пропускания, низкое выходное сопротивление и высокая выходная мощность. Все элементы конструкции были тщательно изучены, чтобы создать усилитель, который выполняет так же хорошо на испытательном стенде, как и с музыкой.   Β22 является результатом проекта общественного обслуживания аудиофилов-любителей. Схема является открытым исходным кодом. Дизайн схемы, а также макет печатной платы-это работа AMB с участием сообщества DIY. Он разработан, чтобы быть относительно легко построить, но это не рекомендуется в качестве первого проекта для начинающих.     Β22 проект в основном сосредоточен вокруг основной платы усилителя. Каждая плата поддерживает один канал. Это acution inlcude 2 channle kit.     Чтобы построить рабочий усилитель, вам также понадобится Регулируемый источник питания постоянного тока для обеспечения питания платы (ов), А также выберите и/или постройте корпус для размещения усилительных плат (и, возможно, источник питания). Для получения дополнительной информации см. Следующее:       Мощность питания     Плата усилителя β22 не включает блок питания (блок питания). Для обеспечения питания цепи требуется отдельный двойной рельсовый источник постоянного тока.   Рекомендуемый блок питания для использования-это наш HP-X Регулируемый блок питания. Разработано специально, чтобы быть companion 22 компаньоном PSU, HP-X элегантно отражает все-дискретные, полностью Комплементарные, MOSFET-управляемые темы amplifier 22 усилителя, предлагая низкий уровень шума, высокий psr, широкую полосу пропускания, хорошо управляемая переходная реакция, низкое выходное сопротивление, отличное регулирование линии/нагрузки и высокая Выходная сила тока. Одна HP-X плата PSU способна управлять до четырех boards 22 досками при подаче в качестве усилителя для наушников. Для динамиков и усилителей, одна HP-X плата должна использоваться на board 22 плате.   Другие PSUs могут быть использованы, если он обеспечивает необходимое выходное напряжение и ток, и имеет достаточную производительность, чтобы не поставить под удар Качество amplifier 22 усилителя.   Сила тока на плате β22 составляет примерно 200 мА на плате в качестве усилителя для наушников, в зависимости от настроек настройки тока (смещения). В качестве усилителя динамика, ток может иметь пики более 5А на board 22 плату, в то время как он idles в то же время 200mA. Это хорошая идея использовать источник питания с некоторыми Головными Уборами выше максимальной тяги.   Β22 предназначен для работы от ± 24 В до ± 30 В постоянного тока. Наивысшее выходное напряжение качели и выходная мощность достигается при ± 30 в, в то время как ± 24 В сделает усилитель охладителем. Усилитель не должен работать вне рекомендованного диапазона напряжения питания.   Не используйте нерегулируемый источник питания, когда β22 настроен в качестве усилителя для наушников. Высокая пульсация в нерегулируемом поставке поставит под удар производительность. Если β22 строится только в качестве усилителя динамика, вы можете рассмотреть нерегулируемую поставку, если вы находитесь на балансе. P22's high PSR design помогает минимизировать потери производительности, и любой дополнительный шум из-за пульсации рельса будет меньше слышен, потому что колонки менее эффективны, а также из-за окружающей среды и расстояния прослушивания. Если используется нерегулируемый источник питания, Не допускайте, чтобы напряжение на рейке превышало ± 30 В или заняло пару вольт, или существует риск повреждения от перенапряжения.   Всегда измеряйте фактическое выходное напряжение источника питания, прежде чем подключить его к усилителю в первый раз, чтобы убедиться, что его выходное напряжение соответствует ожидаемому.   Рекомендуемая конфигурация β22-использовать подвесной источник питания. Это позволяет трансформатору питания и другим компонентам переменного тока располагаться вдали от чувствительной схемы усиления для минимального искусственного гудения и шума. Вместо этого вы можете использовать большое шасси и поместить все amplifier 22 платы усилителя и источник питания в него, но обязательно Расположите силовой трансформатор и другие компоненты переменного тока как можно дальше от усилительных плат. В этой установке рекомендуется использовать тороидальный силовой трансформатор для более низкой утечки магнитного поля.



Результаты измерений (sigma 22 PSU + 30V)
Импеданс Вход	50K с входным регулятором громкости 47,6 K ohm
Импеданс Выход	Чем меньше 0,01, 20 кГц-20 Гц
Выход напряжения максимум 1 кГц до начала обрезки	43 vp-p (15,2 Vrms) разгружен 38Vp-p (13,4 Vrms) в 32
Выход Мощность	В 0,75 Wrms 300 В 5,6 Wrms 32 В 18Wrms 8
Частота отклика	0dBV выход 2,5 МГц-+ 0dB-3dB 0 Гц
Время подъема	Квадратная волна at, 43Vp-p Выход 100 кГц, 10% до 90% 175nS
Скорость нарастания	Квадратная волна at, 43Vp-p Выход 100 кГц 198V/ mu S
Уровень Шум Динамический диапазон Коэффициент гармонических искажений всего Искажения интермодуляции Перекрестные помехи стерео
