размер диаграммы, стандарт 2000 серии Magnehelica манометр (среднего давления и высокого давления типа, немного отличается)

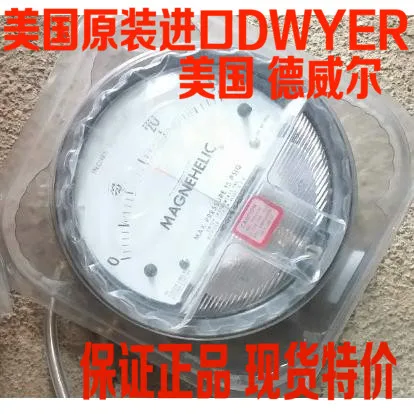

стандартный Magnehelica манометр с тип 4 " циферблат, чтобы прочитать
выберите Magnehelica Дуайер манометр может получить высокую точность 2% от полной шкалы, и выбор до 81 диапазон, может точно удовлетворить потребности вашего приложения. манометр принимает Дуайер простой и не носить Magnehelica движущихся частей, которые могут быстро указать низкого давления положительного давления, отрицательного давления (вакуум) или перепада давления воздуха или неагрессивных газов. дизайн анти-шок, шок, и имеет способность противостоять перенапряжения. он не имеет манометра испарения жидкости, замораживания, это не приведет к отравлению или уровень проблем. кроме того, его цена очень низкая. падения давления манометр широко используется для измерения давления вентилятор, воздуходувки, сопротивление фильтра, скорость ветра, печи вентиляции, пластина с отверстием, вызванных давлением или гидравлической системы уровня жидкости и давления пенясь системы. он может также обнаруживать газ воздуха соотношение управления и автоматические клапаны, и монитор крови и дыхательная давление фармацевтической помощи оборудования. установить
наиболее Magnehelica манометры находятся в том же размере корпуса. The surface of the pressure meter can be installed or embedded с аппаратного обеспечения, предоставляемых продукта. использование A-610 тип трубопровода установки, она может быть легко установлен в горизонтальной или вертикальной 1-1/4 " ~ 2 " трубы. хотя это калибровки в вертикальном положении, но много дальность составляет более 1, просто, чтобы сделать простой повторно нуля может быть использован для любого угла. тем не менее, в целях достижения максимальной точности, они должны быть откалиброваны в том же положении, как использовать положения. эти особенности делают Magnehelica манометр ли использование стационарной установки, или использование портативных, очень хорошо. если вы хотите выполнить встроенные установки, вы должны просверлить отверстие в 49/16. каждое устройство оснащено полной установки и соединительные детали и инструкции. вентиляционный клапан
если в определенной цели использования, давление непрерывно, и Magnehelica манометр, не легко перемещать металлические или пластиковые трубы, мы рекомендуем вам использовать A-310A Дуайер выпускной клапан для подключения манометра. это будет в состоянии проверить давление датчик или датчик давления для регулировки давления для удаления. высокого давления и среднего давления типа
установка аналогична стандартной колеи, но встроенные установки требуется отверстие в 4-13/16 ". давление структура может выдержать внутреннее давление в 35 фунтов на квадратный дюйм, в то время как высокого давления структура может выдержать внутреннее давление в 80 фунтов на квадратный дюйм. спектр диапазон. потому что оболочка больше, так что это не подходит для портативное устройство. вес 1 кг, 10 унц. (в стандартном Magnehelica манометр установлен на А-321 предохранительный клапан может быть внезапное избыточного давления в случае манометр для обеспечения адекватной защиты; см. S-101 Бюллетень). физические данные:
рабочая температура: 20 градусов до 140 градусов по фаренгейту
номинальное давление: Hg. "-от 20 до 15 фунтов на квадратный дюйм.
избыточное давление: свечу составляет около 25 фунтов на квадратный дюйм.
соединения: 1/8 " внутренняя резьба NPT высокого и низкого давления трубы рот с двух сторон, задняя часть.
Shell: алюминиевый литой алюминиевый корпус, травления, устойчивы к солевом тумане 168 часов. внешнее покрытие для темно-серый.
точность: ± 2% Ф. С. (3%-0 диапазон, 4%-00 диапазон), весь спектр 70 градусов по фаренгейту
стандартная комплектация: два 1/8 " npt, используется для двух сопла давление, два 1/8 " трубная резьба, used in rubber pipe joint. три с bolt countersunk mounting interface (установка кольцо, кольцо фиксатора для замены среднего и высокого давления на манометр разъем крепления три).
вес: 1 кг, 2 унц. *. низкая температура модель может также обеспечить #. для изменения в случаях с более высокой частоты давление, рекомендуемые рейтинги. см. в левом нижнем углу высокого давления и среднего давления модели. опции и аксессуары:
прозрачная крышка оснащена красный зеленый индикатор, чтобы подчеркнуть критическое давление.
регулируемая знаки и пластиковый корпус вместе с внешней регулировкой винта. все диапазоны давления оснащены выбора, кроме как для среднего и высокого давления типа. можно заказать с манометром, также можно заказать отдельно
LED пороговое значение шкалы индикатора на правой стороне есть ярко-красный светодиод, когда давление достигает заданного значения, свет будет ярким. может осуществляться на циферблате, чтобы регулировать рабочее напряжение ПОСТОЯННОГО ТОКА 12-24. требует среднего или высокого давления gauge. портативные продукты:
объединить любой стандартный диапазон (non-высокого давления) Magnehelica манометр с кейсе. в том числе 9 т. длинные 3/16 ID " R резиновые насосно-компрессорных труб, стандартный кронштейн и терминал трубки трубки с держателем. воздушный фильтр аксессуары:
с любым стандартным Magnehelica манометр может использоваться в качестве воздушного фильтра. включая установку алюминиевая поверхность с помощью болтов, 5 двух футов длиной 1/4 " алюминиевые трубки, два статических сопло давление, два литой пластиковый клапан вентиляции для обоих концов и клапан крепежные детали.
отличный дизайн и конструктивные особенности:
Shell:фланец для встроенного монтажа |
| Oуплотнительное кольцо:используется для покрытия, для обеспечения целостности давления оболочки. | | | прозрачный пластик поверхность:имеет сильную анти разрушительными. дает представление о без искажений на стрелки и шкалы. | релиз разъем:сделано из силиконовой резины, обеспечение защиты от избыточного давления для манометр с номинальное давление 15 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ. открыть примерно в 25 ФУНТОВ НА КВАДРАТНЫЙ ДЮЙМ. | | точность калибровки смещения:точные и читаемым | алюминиевый корпус:точность изготовления. травления, 168 hour salt spray test. темно-серый краска. все стандартные давления, размер модели имеет тот же размер, вы можете выбрать поверхности установки, и может выбрать встроенный монтаж. | | указатель на верхней части красный:после термической обработки алюминиевой трубки, легко читать. твердо установленный на валу. | силиконовые резиновые мембраны:и О-образные кольца, на передней и задней металлической пластины поддержки. она крепится с уплотнения частей и фиксированной кольцо. в действие диафрагмы ограничено во избежание повреждения перенапряжения. | | указатель карты:формованные пластиковые карты, чтобы предотвратить повреждения, вызванные офсайда указатель указатель. | диапазон калибровки весной:температурная компенсация дизайн лист, изготовленный из пружинной стали. малой амплитуды действия обеспечения согласованности и длительный срок службы. он реагирует на давление диафрагмы. регулируемый эффективная длина. | | " рычаг "устройства:обеспечить установку для вала, винтовая пружина, и игольчатые подшипники. | Alnico:установлен на одной стороне, без механического соединения, вал может быть повернут. | | сапфир подшипник:ударопрочный корпус снабжен номера истиранию подшипник для весны трубы, и moving mechanism is immersed in the high viscosity silicon liquid. | | нулевой шаг винта:как правило, расположены на пластиковой крышкой, не открывайте крышку можно отрегулировать к нулю. уплотнительное кольцо для обеспечения давления уплотнения. | | | | | вал: высокая проницаемость сплава точности сделал, снятия фаски, в водородной среде отжига, для того, чтобы достичь лучших магнитные свойства. Mounted on a сапфир подшипник, он свободно вращается в направлении магнитного поля, который передает давление на указатель. | | |
|
