Характеристики

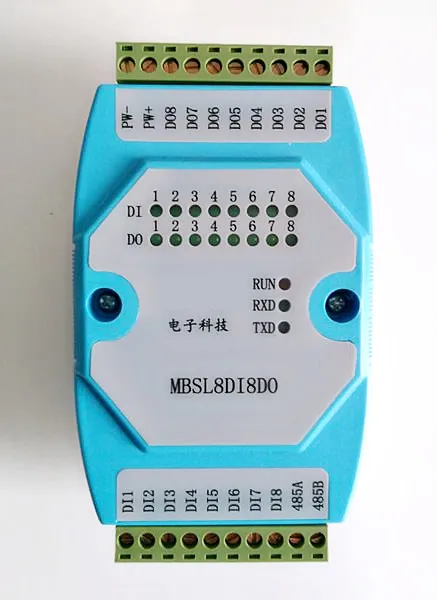

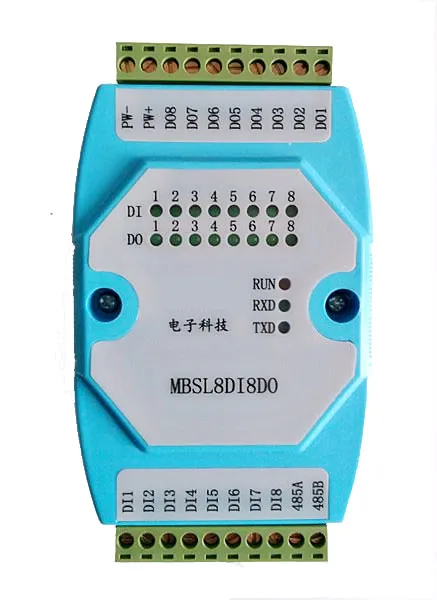

8 канальный цифровой вход и выход изолированный модуль 8DI / 8DO RS485 MODBUS протокол
История изменения цены
*Текущая стоимость 1 824,54 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jul-24-2026 | 2171.5 руб. | 2280.93 руб. | 2225.5 руб. |
| Jun-24-2026 | 2152.79 руб. | 2260.58 руб. | 2206 руб. |
| May-24-2026 | 1806.23 руб. | 1896.4 руб. | 1851 руб. |
| Apr-24-2026 | 2116.15 руб. | 2222.35 руб. | 2169 руб. |
| Mar-24-2026 | 1842.40 руб. | 1934.89 руб. | 1888 руб. |
| Feb-24-2026 | 2079.71 руб. | 2183.26 руб. | 2131 руб. |
| Jan-24-2026 | 2061.68 руб. | 2164.33 руб. | 2112.5 руб. |
| Dec-24-2025 | 2043.99 руб. | 2145.30 руб. | 2094 руб. |
| Nov-24-2025 | 2025.50 руб. | 2126.38 руб. | 2075.5 руб. |
Описание товара

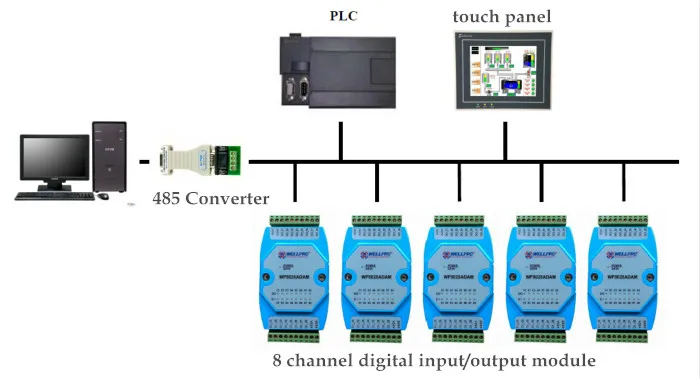

Схематическая схема сети RS485:
Особенности:
8DI8DO модуль 8 каналов цифровой вход изоляции, 8 каналов цифровой изоляции выход (Силовые транзисторы NPN транзистор открытый коллекционный выход), модуль выходы через изолированные RS485 интерфейс.
Модуль использует стандартную Modbus RTU коммуникацию, адаптирует множество видов программного обеспечения конфигурации, PLC, DCS и так далее .. Блок питания, RS485 коммуникационные электрические сигналы изолированы друг от друга, эффективно подавляют режим серии и помехи в обычном режиме.
-
Используя RS485 MODBUS RTU стандартную связь, программное обеспечение конфигурации, PLC и промышленный сенсорный экран может формировать сеть.
-
Контроль сигнала, источник питания, RS485 коммуникационные электрические сигналы, изолированные друг от друга.
-
Цепь связи с защитой от молнии, защитой от помех, защитой от полярности питания.
-
Защита от молнии, от помех.
-
RS485 интерфейс вывода сигнала связи с перенапряжением и двойной защитой от перегрузки по току.
-
Получение сигнала и контроль могут быть широко использованы в промышленных полевых устройствах.
-
Формат связи может быть установлен программным обеспечением.
- Этот модуль имеет аппаратный механизм защиты часов и выход для защиты вашего оборудования.
MCU будет сброшен в 2 случаях. Один из них-когда MCU мертвый. Другой заключается в том, что основная станция не отправляет данные в рабочий модуль, модуль перезагружает MCU через 6 секунд.Механизм защиты выхода очень необходим.
Например, когда модуль цифрового вывода контролирует двигатель, основная станция держит мотор в эксплуатации. Если шина 485 отключена, когда мастер хочет отправить сигнал для отключения двигателя, ведомый модуль не получит данные, тогда двигатель будет работать, существует риск для безопасности.
С этой функцией модуль постоянно проверяет себя. Когда сеть 485 выходит из строя, модуль автоматически отключит выход. Это позволяет избежать несчастных случаев.
Технические характеристики:
| Товар |
Технические характеристики |
| Вход и выход сигнала |
1, входной канал: 8 каналов цифровой вход 2, выходной канал: 8 каналов цифровой выход 3. Грузоподъемность: резистивная нагрузка 200 мА/канал |
| Выход связи |
1. Протокол связи: MODBUS-RTU 2. Тип интерфейса: Изолированная связь RS485, выходной интерфейс с избыточным напряжением и двойной защитой от перегрузки по току 3. Скорость передачи данных: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps 4. Паритет: Нет паритета, даже паритета, нечетного паритета 5. Режим установки: адрес модуля, скорость передачи данных, паритет может быть установлен через программное обеспечение 6. Расстояние связи: @ 9600bps 1200 метров |
| Размер и установка |
1. Установка: Стандартная din-рейка или винтовое крепление 2, Размеры: 125 × 73 × 35 мм |
| Рабочая среда |
Температура: -10 ~ + 60 ℃ Влажность: 35 ~ 85% (без конденсации) |
| Рабочая мощность |
А. Напряжение источника питания: 10 В ~ 30 в широкий диапазон источника питания, с защитой от полярности B. Потребляемая мощность: менее 3 Вт |
Описание интерфейса:
| Название терминала |
Описание |
Название терминала |
Описание |
| PW + |
Внешний вход питания положительный терминал |
485A |
RS485 сигнал A + |
| PW- |
Внешний вход питания отрицательный терминал |
485B |
Сигнал RS485 B- |
| DI1 |
Цифровой входной канал 1 |
DO1 |
Цифровой выход channel1 |
| DI2 |
Цифровой входной канал 2 |
DO2 |
Цифровой выход channel2 |
| DI3 |
Цифровой входной канал 3 |
DO3 |
Цифровой выход channel3 |
| DI4 |
Цифровой вход channel4 |
DO4 |
Цифровой выход channel4 |
| DI5 |
Цифровой входной канал 5 |
DO5 |
Цифровой выход channel5 |
| DI6 |
Цифровой входной канал 6 |
DO6 |
Цифровой выход channel6 |
| DI7 |
Цифровой входной канал 7 |
DO7 |
Цифровой выход channel7 |
| DI8 |
Цифровой вход channel8 |
DO8 |
Цифровой выход channel8 |

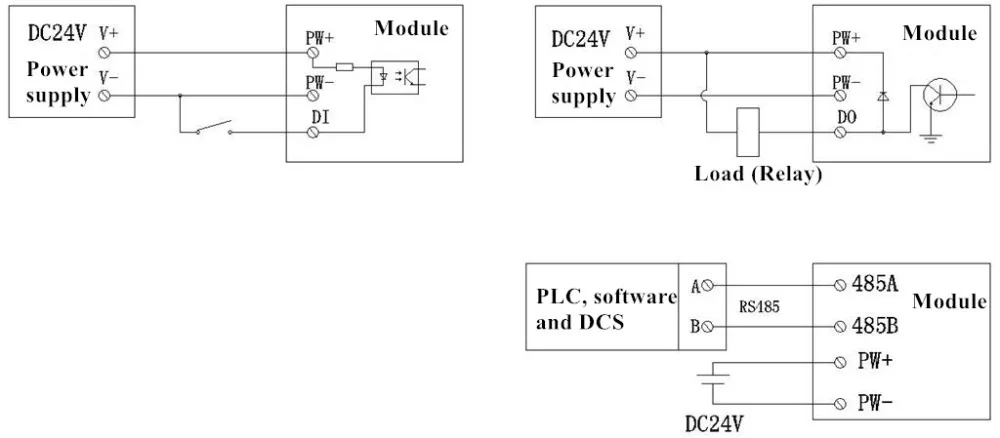

Схема проводки модуля:
Инструкции по общению:
Параметры связи (заводская настройка): 9600, N, 8,1
| Параметр |
Описание |
| 9600 |
Скорость передачи данных |
| N (без паритета) |
Контрольная цифра |
| 8 |
Бит данных |
| 1. |
Стоп-бит |
Конфигурация продукта
Настройки связи:
(1) Заводские параметры связи по умолчанию
| Товар |
Зарегистрированный адрес |
Описание |
Значение по умолчанию |
| Адрес |
40003 |
1 по умолчанию |
1. |
| Скорость передачи данных |
40004 |
1(4800) 2(9600) по умолчанию 3(19200) 4(38400) 5(57600) |
2. |
| Контрольная цифра |
40005 |
1 (без паритета) по умолчанию 2 (четный паритет) 3 (ровный паритет) |
1. |
| Бит данных |
-- |
Не регулируется |
8 бит |
| Стоп-бит |
-- |
Не регулируется |
1 бит |
(2) Сброс параметров связи
Нажмите кнопку «Кнопка» на задней части модуля с зубочисткой в течение 3 секунд или более, пока не замигает красный индикатор «RUN». Отпустите кнопку, светодиодный светильник мигает три раза, а затем запускается светильник всегда (состояние бега), это означает, что заводские настройки по умолчанию были восстановлены. После повторного включения параметры связи будут сброшены по умолчанию.
Описание индикатора связи
(1) Когда модуль включен, модуль красного индикатора «RUN» всегда включен. Когда кнопка сброса нажата, она мигнет 3 раза с интервалом в 1 секунду.
(2) в модульной связи индикатор связи мигает в соответствии с полученными данными «RXD», после процессов CPU светильник индикатора мигает в соответствии с передачей данных «TXD». Индикатор мигает аномально, когда связь является ненормальной.
Посылка включает в себя:
-
1*8 канальный цифровой входной и выходной модуль
