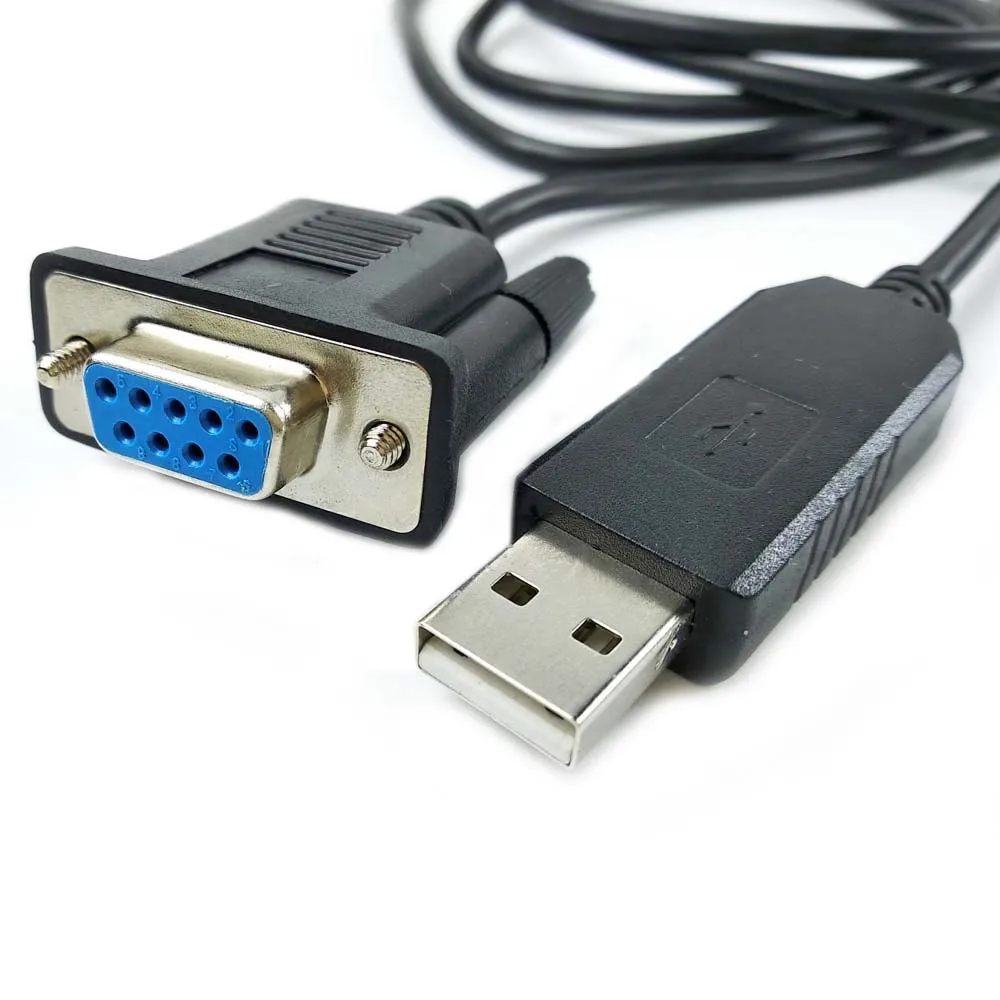

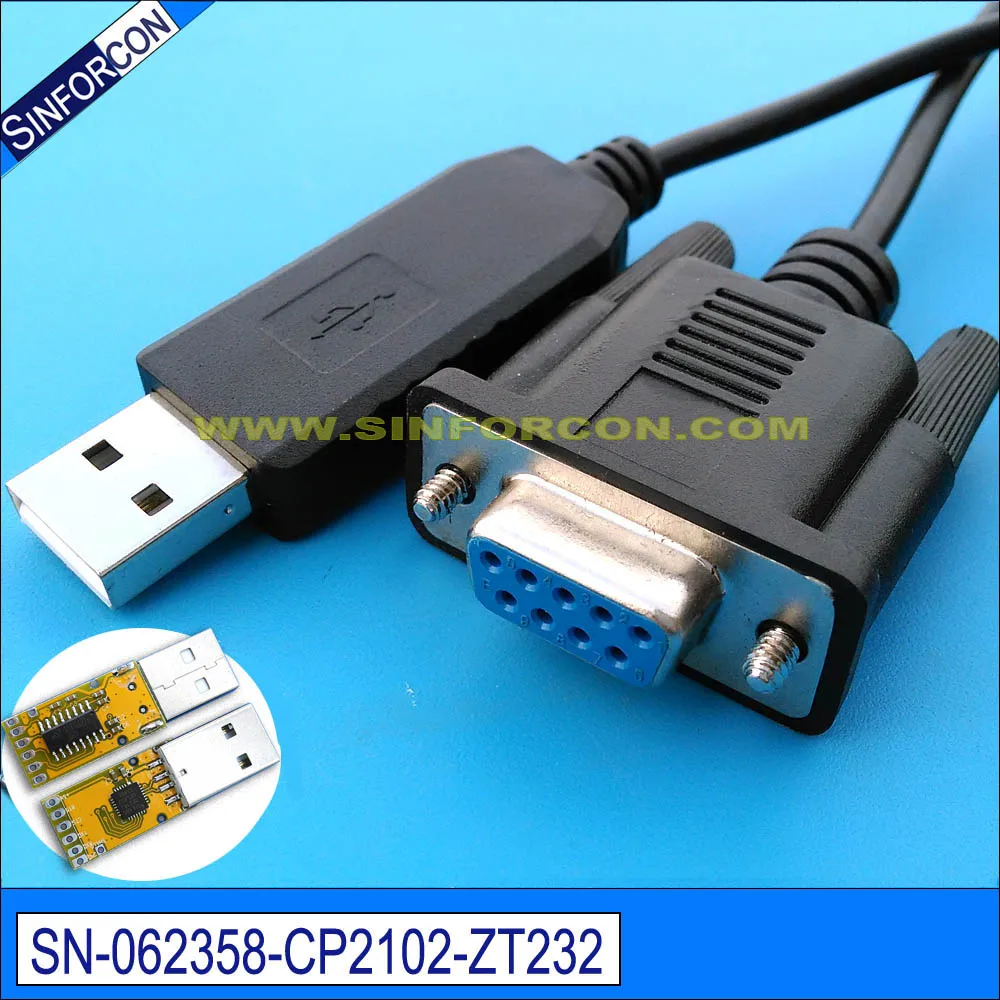

Win10 Android Silabs CP2102 CP210x USB RS232 Последовательный драйвер кроссовер нулевой модемный

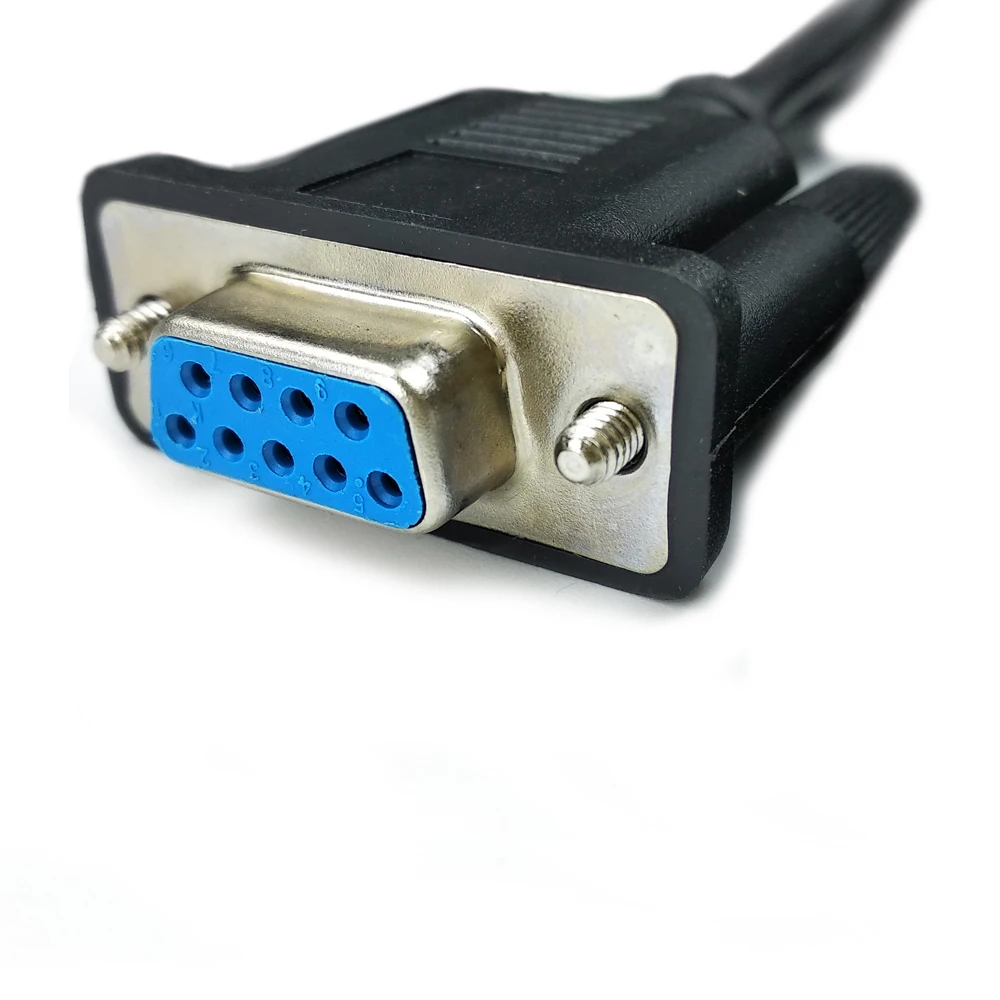

• Чип CP2102 + ZT232 USB RS232 дляDB9 FEMAL
• Совместимость с USB2.0, полная скорость (12 Мбит/с), USB1.0, Совместимость с USB1.1
• Кабель последовательного преобразователя USB UART RS232
• USB serial - DB9 Женский Кабель-адаптер
• Интегрированный 1024 байт EEPROM для идентификации поставщика, идентификации товара, серийного номера, описания мощности, номера выпуска и строк описания продукта
• Все сигналы рукопожатия и интерфейса модема
• Поддерживаемые форматы данных: биты данных: 5,6,7 и 8. Стоп-биты: 1, 1,5 и 2. Четность: нечётный, четный, маркировочный, пробел, без четности
• Скорость передачи данных: от 300 бит/с до 1 Мбит/с
• Буфер приема 576 байт, буфер передачи 640 байт
• Аппаратное обеспечение или поддержка X-On/X-Off
• Данный кабель имеет два вида распиновки:
• Нулевой тип модема: DB9 # 2-TX(yellw), 3-RX(orang), 5-GND(blk), 7-CTS (зеленый), 8-RTS (коричневый)
• Стандарт DB9: DB9 # 2-RX(yellw), 3-TX(orang), 5-GND(blk), 7-RTS (зеленый), 8-CTS (коричневый)
• Индивидуальная раскладка на основе контакта № 2/3/5/7/8, требуется сообщение yr, в противном случае отправьте стандартную раскладку.
• Длина: 1, 0mtr с только 2/3/5, 7/8 без подключения, OD = 3,8 мм
• Длина: 1,8mtr, 5-жильный (соединение 2/3/5/7/8), 26AWG, медь, OD = 4,0 мм
• Куртка из ПВХ, Черная
• Поддержка Windows 98/2000/XP, MAC OS-9, MAC OS-X, Linux 2,40 и выше и т. д.
• Нейтральная упаковка: полиэтиленовый пакет на молнии с этикеткой USB RS232
• Соответствие CE, RoHS

Старый модемный кабель DB9 - DB9 null (интерфейс EIA232)

В настоящее время ноутбук в основном без DB9, наш USB-кабель DB9 может заставить ваш ноутбук ПК подключиться к настольному компьютеру через USB-порт. Мы соединяем RX-TX, TX-RX, CTS-RTS, RTS-CTS, GnD-GND.

О CP2102

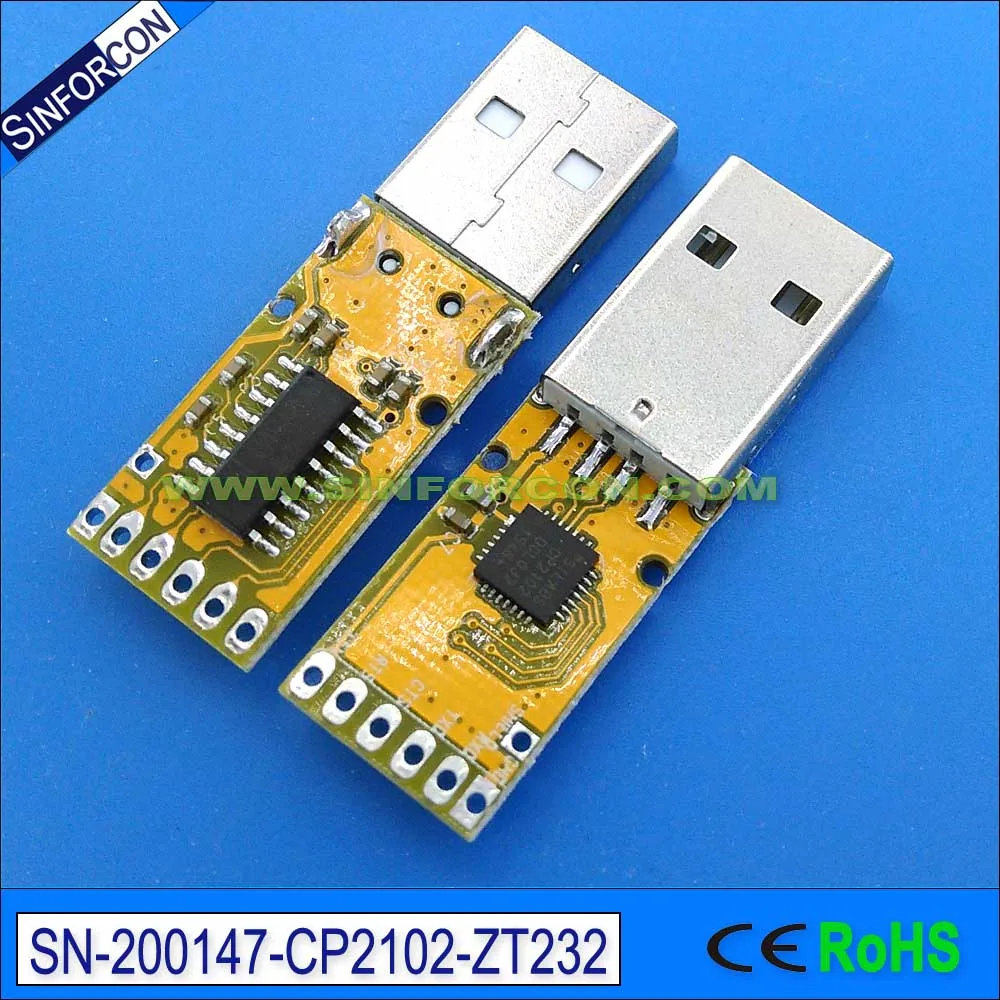

Передача данных с одного чипа USB на UART

-Интегрированный USB трансивер; Не требуется внешних резисторов
-Интегрированные часы; Внешний кристалл не требуется
-Внутренняя программируемая прошивка на 1024 байт для идентификации поставщика, идентификации товара, серийного номера, описания мощности, номера выпуска и строк описания товара
-EEPROM (CP2102)
-EPROM (разовый программируемый) (CP2109)
-Схема сброса включения питания на чипе
-Регулятор напряжения на чипе
-Выход 3,3 В (CP2102)
-Выход 3,45 в (CP2109)
-100% pin и программное обеспечение, совместимое с CP2101

Функциональный USB-контроллер
-USB спецификация 2,0 соответствует; Полная скорость (12 Мбит/с)
-Подвешивание состояний USB поддерживается через подвешиваемые контакты

Асинхронная шина последовательных данных (UART)
-Все сигналы интерфейса handshaking и модема
-Поддерживаемые форматы данных:
-Биты данных: 5, 6, 7 и 8
-Стоп-биты: 1, 1,5 и 2
-Четность: нечетная, четная, маркировочная, пробел, без четности
-Скорость передачи данных: 300 bps до 1 Мбит/с
-Буфер приема 576 байт; Буфер передачи 640 байт
-Поддерживается аппаратное обеспечение или X-On/X-Off handshaking
-Поддержка персонажей событий
-Линейная передача излома

Драйверы виртуальных COM-портов
-Работает с существующими приложениями COM port PC
-Лицензия на бесплатное распределение
-Windows 10/8/7/Vista/Server 2003/XP/2000
-Mac OS-X/OS-9
-Linux

Поддержка прямого драйвера USBXpress™
-Лицензия на бесплатное распределение
-Windows 7/Vista/XP/Server 2003/2000
-Windows CE

Примеры приложений
-Обновление RS-232 старых устройств до USB
-USB кабель интерфейса сотового телефона
-Кабель интерфейса USB
-Последовательный адаптер USB на RS-232
Напряжение питания
-Самопитание: от 3,0 до 3,6 В
-Питание от USB-шины: от 4,0 до 5,25 в

Драйверы CP210x USB для UART Bridge VCP

Драйверы CP210x USB к UART Bridge Virtual COM Port (VCP) необходимы для работы устройства в качестве виртуального COM-порта, чтобы облегчить связь с хостом сCP210xПродуктов. Эти устройства также могут подключаться к хосту с помощьюДрайвер прямого доступа. Эти драйверы являются статическими примерами, подробно изложенными в примечании к приложению 197: Руководство по последовательной связи для CP210x, загрузите Пример ниже:

Загрузить программное обеспечение

Производственные dl-сайты CP210x и dl-сайты Runtime были обновлены и должны использоваться с версиями 6,0 и более поздними версиями драйвера CP210x Windows VCP. Загруженное программное обеспечение на него влияют AN144SW.zip, AN205SW.zip и AN223SW.zip. Если вы используете драйвер 5.x и нуждаетесь в поддержке, вы можете загрузить архивПриложение Примечание программное обеспечение.

• Windows 7/8/8.1/10 (v6.7.3) »
• Windows XP/Server 2003/Vista/7/8/8.1 (v6.7)»
• Windows 2K (v6.3a) »
• WinCE»
• Macintosh OSX (v4) »
• Linux»
• Андроид»

Загрузить для Windows 7/8/8.1/10 (v6.7.3)

Загрузить для Windows XP/Server 2003/Vista/7/8/8.1 (v6.7)

Загрузить для Windows 2K (v6.3a)

Скачать для WinCE

Загрузить для Macintosh OSX (v4)

Скачать для Linux

Скачать для Android

Технические характеристики RS232, обзор
Связь в соответствии со стандартом RS232-это асинхронный метод последовательной связи. Слово serial означает, что информация отправляется по одной бите за раз. Асинхронный сообщает нам, что информация не отправляется в определенные временные интервалы. Передача данных может начаться в любой данный момент времени, и задача получателя заключается в том, чтобы определить, когда сообщение начинается и заканчивается. Асинхронная связь имеет некоторые преимущества и недостатки, которые обсуждаются в следующем параграфе.
Поток Бит RS232
Стандарт RS232 описывает способ связи, при котором информация отправляется по разрядам на физическом канале. Сведения должны быть разбиты словами данных. Длина слова данных меняется. На ПК можно выбрать длину от 5 до 8 бит. Эта длина представляет собой информацию о длине нетто каждого слова. Для правильной передачи добавлены дополнительные биты для целей синхронизации и проверки ошибок. Важно, чтобы передатчик и приемник использовали одинаковое количество бит. В противном случае слово данных может быть неправильно истолковано или вообще не распознано.

При синхронной связи должен присутствовать часы или спусковой сигнал, который указывает на начало каждой передачи. Отсутствие тактового сигнала делает асинхронный канал связи более дешевым для работы. В кабеле необходимо меньше линий. Недостаток в том, что получатель может начать в неподходящий момент получения информации. После этого требуется повторная синхронизация, которая требует времени. Все данные, полученные в период ресинхронизации, потеряны. Еще одним недостатком является то, что в потоке данных требуются дополнительные биты, указывающие на начало и конец полезной информации. Эти дополнительные биты занимают полосу пропускания.

Биты данных отправляются с заданной частотой, скоростью передачи данных. И передатчик, и приемник должны быть запрограммированы на использование одинаковой частоты бит. После получения первого бит получатель вычисляет, в какие моменты будут получены другие биты данных. Он будет проверять уровни напряжения линии в эти моменты.

С RS232 уровень линейного напряжения может иметь два состояния. On state также известен как mark, off state как space. Другие состояния линии невозможны. Когда линия простаивается, она сохраняется в состоянии отметки.

Стартовый бит

RS232 определяет асинхронный Тип связи. Это означает, что отправка слова данных может начинаться с каждого момента. Если начать с каждого момента возможно, получатель узнает, какой бит получит первый. Чтобы преодолеть эту проблему, каждое слово данных начинается с бит внимания. Этот бит внимания, также известный как стартовый бит, всегда определяется уровнем космической линии. Поскольку линия находится в отметном состоянии в режиме холостого хода, пусковой бит легко распознается приемником.

Биты данных

Непосредственно после стартового бита отправляются биты данных. Значение бит 1 заставляет линию переходить в состояние отметки, значение Бит 0 отображается пробелом. Наименьшая значительная Бита-это всегда первая бита, отправленная.

Четность бит

В целях обнаружения ошибок возможно автоматическое добавление дополнительного бит к слову данных. Передатчик вычисляет значение бит в зависимости от отправленной информации. Приемник выполняет те же вычисления и проверяет, соответствует ли фактическое значение бит четности вычисляемому значению. Этот вопрос подробно обсуждается в другом пункте.

Стопорные Биты

Предположим, что приемник пропустил стартовый бит из-за шума на линии передачи. Он начался с первого следующего бит данных со значением пробела. Это заставляет получателя получать искаженную дату. Для повторной синхронизации сообщения должен присутствовать механизм. Для этого вводится обрамление. Обрамление означает, что все биты данных и биты четности находятся в кадре между битами старта и стопа. Период времени, лежащий между начальными и стоп-битами, является постоянным, определяемым скоростью передачи данных и количеством данных и битов четности. Стартовый бит всегда имеет значение пространства, стоп-бит всегда маркирует значение. Если приемник обнаруживает значение, отличное от отметки, когда стоп-бит должен присутствовать на линии, он знает, что произошла ошибка синхронизации. Это вызывает состояние ошибки обрамления в принимающем UART. Затем устройство пытается повторно синхронизировать новые входные биты.

Для повторной синхронизации приемник сканирует данные incomming на наличие допустимых пар бит старт и стоп. Это работает, при условии достаточной вариации бит-шаблонов слов данных. Если значение данных zero отправляется повторно, ресинхронизация невозможна, например.

Стопорный бит, определяющий конец кадра данных, может иметь разную длину. На самом деле, это не реальный немного, а минимальный промежуток времени, строка должна быть проставленной (состояние отметки) в конце каждого слова. На ПК этот период может иметь три длины: время равное 1, 1,5 или 2 бит. 1,5 бит используются только с данными слов длиной 5 бит и 2 только для более длинных слов. Стоп-бит длиной 1 бит возможен для всех размеров данных word.

Физические свойства RS232

Стандарт RS232 описывает Метод связи, способный общаться в разных средах. Это повлияло на максимально допустимое напряжение и т. д. на контакты. В исходном определении были учтены технические возможности того времени. Максимальная скорость передачи данных, определенная, например, составляет 20 кбит/с. С текущими устройствами, такими как UART 16550A, допускается Максимальная скорость 1,5 Мбит/с.

Напряжение

Уровень сигнала контактов RS232 может иметь два состояния. Высокий бит или отметка состояния определяется отрицательным напряжением, а низкий бит или состояние пространства использует положительное значение. Это может быть немного запутанным, потому что в обычных обстоятельствах высокие Логические значения определяются также высоким напряжением. Пределы напряжения указаны ниже.

Преобразователь уровня значений напряжения RS232
Мощный (V) приемник
Возможность (В)
Состояние космоса (0) + 5. .. + 15 + 3. .. + 25
Состояние отметки (1) -5. .. -15 -3. .. -25
Неопределенное- -3. .. + 3

Дополнительные сведения об уровне напряжения RS232 и других последовательных интерфейсов можно найти в таблице сравнения интерфейсов.

Максимальное колебание напряжения, которое может генерировать компьютер на своем порте, может повлиять на максимально допустимую длину кабеля и скорость связи. Кроме того, если разница напряжения небольшая, искажение данных произойдет в ближайшее время. Например, напряжение моего ноутбука составляет-9,3 В, по сравнению с-11,5 в на моем настольном компьютере. У ноутбука возникают трудности с общением с Mitsubishi PLC в промышленных средах с высоким уровнем шума, где настольный компьютер вообще не имеет ошибок данных с помощью одного кабеля. Таким образом, даже намного выше минимальных уровней напряжения, 2 Вольта extra могут существенно изменить качество связи.

Несмотря на присутствие большого напряжения, разрушить последовательный порт путем короткого замыкания невозможно. Только применение внешних напряжений с высоким током может со временем выжечь чипы драйвера. В большинстве случаев уарт не будет поврежден.

Максимальная длина кабеля

Длина кабеля-один из наиболее обсуждаемых товаров в мире RS232. Стандарт имеет четкий ответ, максимальная длина кабеля составляет 50 футов, или длина кабеля равна емкости 2500 ПФ. Последнее правило часто забывается. Это значит, что использование кабеля с низкой емкостью позволяет промежуток больших расстояний, не выходя за пределы стандарта. Если, например, используется кабель UTP CAT-5 с типовой емкостью 17 пФ/фут, максимальная допустимая длина кабеля составляет 147 фута.

Указанная в стандарте длина кабеля позволяет обеспечить максимальную скорость связи. При снижении скорости в 2 или 4 фактора максимальная длина резко увеличивается. Texas Instruments много лет назад провел практические эксперименты с разными скоростями передачи данных, чтобы проверить максимально допустимую длину кабеля. Учитывайте, что стандарт RS232 был изначально разработан на 20 кбит/с. За счет снижения вдвое максимальной скорости связи, допустимая длина кабеля увеличивает в десять факторов!

Длина кабеля RS232 в соответствии с техасскими инструментами максимальная длина кабеля (футов)
19200 50
9600 500
4800 1000
2400 3000

Обнаружение ошибок

Один из способов обнаружения ошибок уже обсужден. Это механизм обнаружения кадра, который используется для тестирования, были ли входные биты правильно окружены парой бит старт и стоп. Для дальнейшей проверки ошибок можно использовать биту четности. Использование данного бит, однако, не является обязательным. Если существование неправильных бит редкое (при общении с внутренним модемом, например) или если протокол более высокого уровня используется для обнаружения и исправления ошибок (Z-модем, RAS и т. Д.) скорость связи может быть увеличена, не используя функцию четности, представленную на UART.

Паритет-это простой способ кодирования слова данных, чтобы иметь механизм обнаружения ошибки в сведениях. Метод, используемый при последовательных коммуникациях, добавляет по одной бите к каждому слову данных. Значение этого бит зависит от значения слова данных. Необходимо, чтобы и передатчик, и приемник использовали один и тот же алгоритм для расчета значения бита четности. В противном случае Получатель может обнаружить ошибки, которые отсутствуют.

Равный паритет

По сути, бита четности может рассчитываться двумя способами. При использовании четности количество отправленных информационных бит всегда будет содержать четное число логических 1. Если количество высоких бит данных нечетное, добавляется бит высокой четности значений, в противном случае будет использоваться низкий бит.

Нечетный паритет

Система нечетного паритета весьма похожа на систему четного паритета, но в этой ситуации количество высоких бит всегда будет нечетным.

Недостатки системы паритета

Система четности, использующая один бит для каждого слова данных, не способна обнаружить все ошибки. Будут обнаружены только ошибки, которые вызывают переворот нечетного количества бит. Вторая проблема заключается в том, что нет возможности узнать, какой бит является ложным. При необходимости требуется протокол более высокого уровня для информирования отправителя о необходимости повторной отправки этой информации. Поэтому на шумных линиях часто используются другие системы обнаружения, чтобы убедиться, что отправленная информация получена правильно. Эти системы в основном работают не на одном слове данных, а на группах слов.
