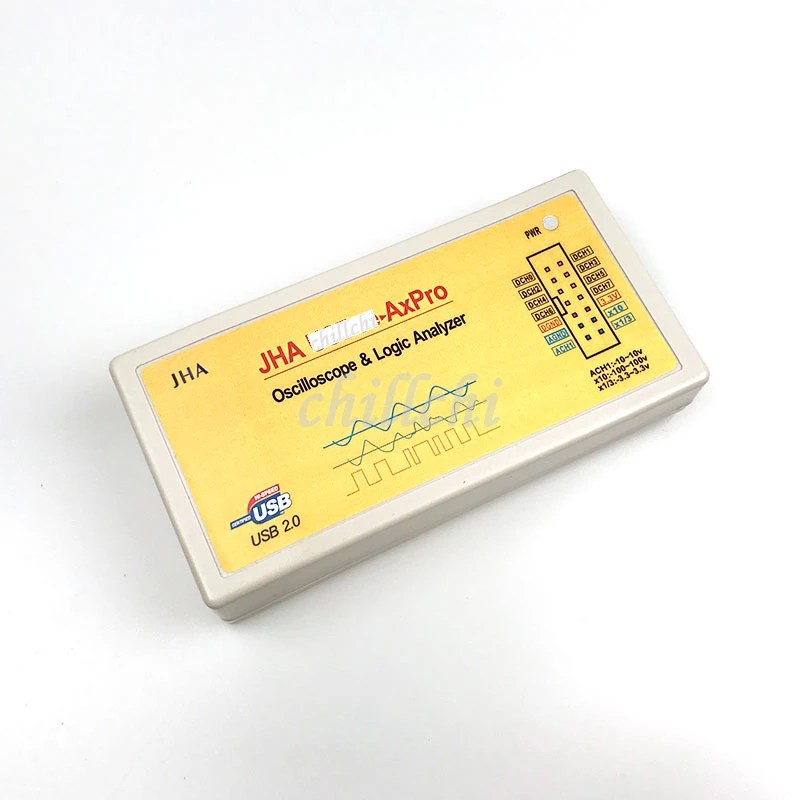

Полностью функциональная версия полной версии/USB осциллографа виртуального

---

USB линия для полного обновления всей медной проволочной сетки трафаретной печати, данные более стабильны.



Эксклюзивные особенности этого продукта:1 аналоговый X1 (ACH1), X10, x1/3 три входа, может соответствовать общим измерениям (+/-10 В, X1 вход), и измерение высокого напряжения (+/-100 в, X10 вход, X10 программное обеспечение показывает значение фактического напряжения), также может соответствовать высокой точности измерения низкого напряжения (диапазон +/-3,3 В, Разрешение 25 мВ, X1/3 Входное значение x1/3 программного обеспечения для отображения фактического напряжения).2 пары цветовых индикаторов, в дополнение к индикации мощности, в зависимости от состояния подключения, изменяемого цвета.3 Входная часть питания плюс 500 мА может восстановить предохранитель, все аналоговые и цифровые входы с защитой диода Шоттки, всесторонней защитой инструмента и компьютера.4 аналоговых входа с компенсационным конденсатором, измеренная форма сигнала является точной, особенно измерение высокочастотного сигнала является более точным, и аналоговая полоса пропускания 5 МГц.Аналоговая цифровая полная функция, осциллограф/анализатор/рекордер/ШИМ выход/счетчик и т. Д. 16 м Частота дискретизации/5 м аналоговый осциллограф +/8 Максимальная частота дискретизации 24 м канальный цифровой логический анализатор. Аналоговый сигнал кондиционирования, цифровой мощный. Поддержка XP, WIN7 32, WIN7 64 и т. Д. PRO AX также поддерживает WIN8.1, Win10.Один: 8-канальный цифровой логический анализатор (I2C, SPI, USB поддерживает полную скорость и низкую скорость, CAN, асинхронный последовательный порт, 1-проводной протокол и пользовательский протокол анализа); одноканальный осциллограф 8-канальный аналоговый сигнал; цифровой генератор сигналов; измеритель напряжения, частотомер, счетчик импульсов, ШИМ, Пульт дистанционного управления и другие функции.   Важное примечание: 1 только в 64/WIN8/WIN10 WIN7 64, чтобы выбрать 64 версию, а остальные 32 версии. Используйте путь по умолчанию. Будь то 32 или 64. 2 каждый раз, когда вы хотите вставить USB, чтобы открыть программное обеспечение, вы можете определить аппаратную вставку. Если аппаратное обеспечение было вставлено до открытия программного обеспечения, чтобы закрыть программное обеспечение для повторного открытия. Правильно обозначенный после инструкции status Pod будет ярко-зеленым. 3 по крайней мере одна GND линия гарантированно будет подключена к плате вашей цели. Например, сигнал 5 в протестирован, и сигнал GND подключен к AGND порту инструмента, и сигнал подключен к ACH1. Тестирование сигнала через AGND подключено к 10В и x10. Как и остальные. 4 DCH0-7 цифрового канала, нормальный диапазон тестового напряжения 0-8 в; аналоговый канал ACH1 диапазон напряжения от-10 до + 10 в; X10 is +/-100 В; x1/3 is +/-3,3 V. проверяйте Высокое напряжение, обратите внимание, чтобы быть уверенным в подключении порта X10. Порт 5.3.3 в обеспечивается выходным интерфейсом 3,3 В прибора, который может обеспечить не более 100 мА выходной ток. 6 run анализатор логики, вы хотите быть в левой части Signal0 ~ Signal7, что соответствует 1234 установить хороший Режим триггера, а затем нажмите кнопку приобрести. Например, восходящий край канала 0 срабатывает, соответствующий сигнал 1 должен быть установлен на низком уровне, 2-на высоком уровне.

5. программный буфер по умолчанию 100 k или около того, может быть скорректирован в соответствии с потребностями, но обратите внимание на постепенную попытку от малого до большого, может быть настроен до максимального значения и производительности компьютера. Если буфер слишком большой, это приведет к запуску программного обеспечения. В это время, чтобы использовать регистр для изменения размера инструмента regedit, ручного восстановления буфера.

Место регистрации: и настройки программы VBA \ us beeaxscope \ Startup HKEY_CURRENT_USER \ Software \ VBКлюч реестра чисел образцов по умолчанию 131072.   На транзитной плате и вопрос зонда: этот инструмент не поддерживает также не нужно подключить адаптерную плату и зонд. Использование линии DuPont и тестового крючка, соединяющего сигнал, непосредственно измеряемый сигнал можно разделить на третью проверку точности передачи диапазона +/-100 в через различные штырьковые ножки. Несмотря на то, что зондовой линии нет так долго, но есть также маленькие и портативные, легко зацепить крошечные IC ноги преимущество. И не через транзитную плату, высокочастотный сигнал хороший, потому что паразитарная емкость платы адаптера очень большая.     Список доставки (например, стандартный + 5 тестовых крючков):

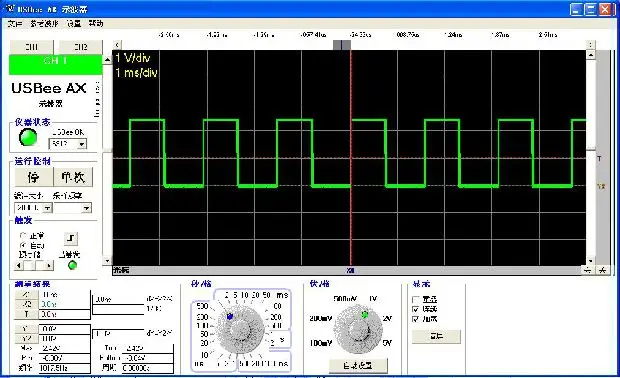

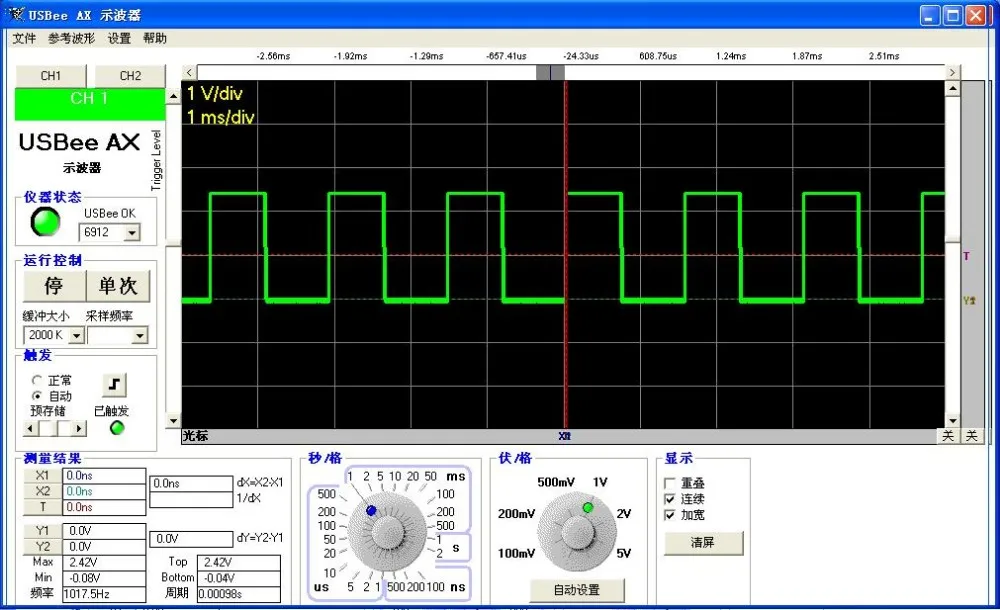

Испытательная форма сигнала: X1 вход 1 кГц, 4,2 в Fang Bo

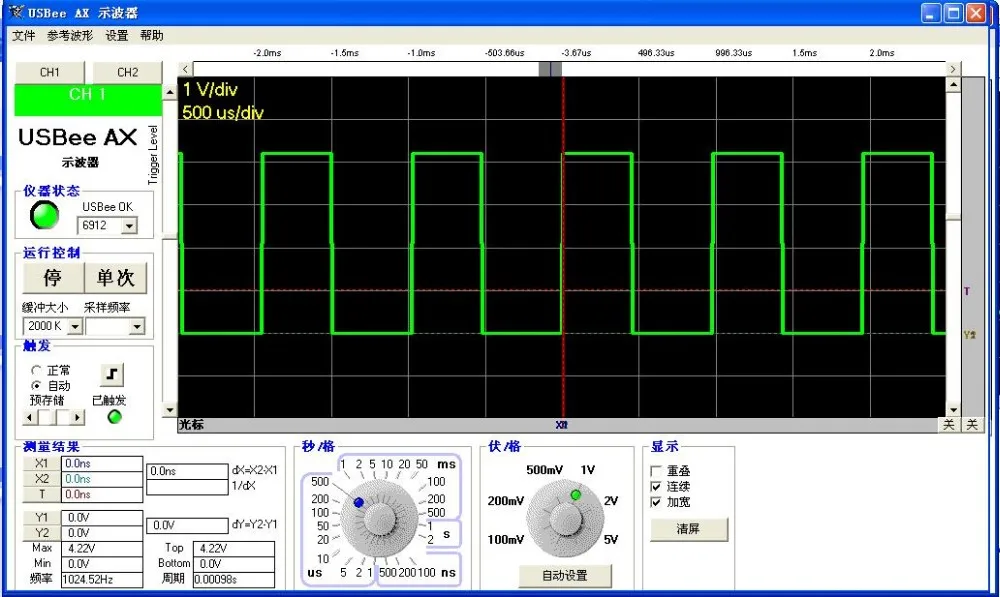

X10 вход 24 В, 1 кГц квадратная волна (эксклюзивная функция, может быть непосредственно измерен +/-100 в диапазон формы волны. Примечание: значение отображения программного интерфейса X10-это фактический сигнал напряжения

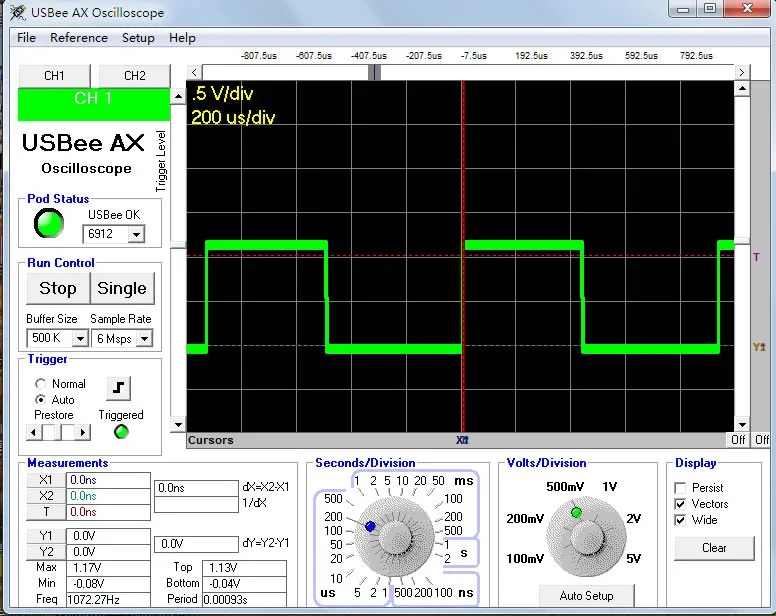

X1/3 вход 1 кГц, амплитуда 0,4 в Fang Bo (эксклюзивно для обеспечения функции тестирования низкого напряжения. Обычное разрешение 80 мВ, функция может достичь разрешения 25 мВ. Примечание: программный интерфейс отображения сигнала X1/3-это фактический сигнал напряжения

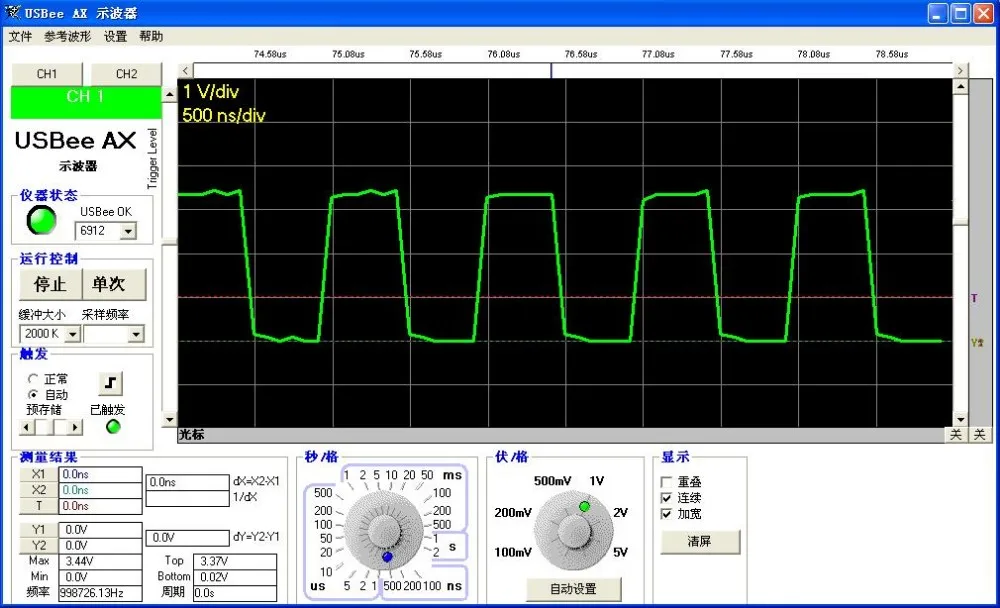

X1 вход 1 МГц, 3,3 В Fang Bo (подавляющее большинство на рынке не имеют аналогичной точности высокочастотной формы волны)

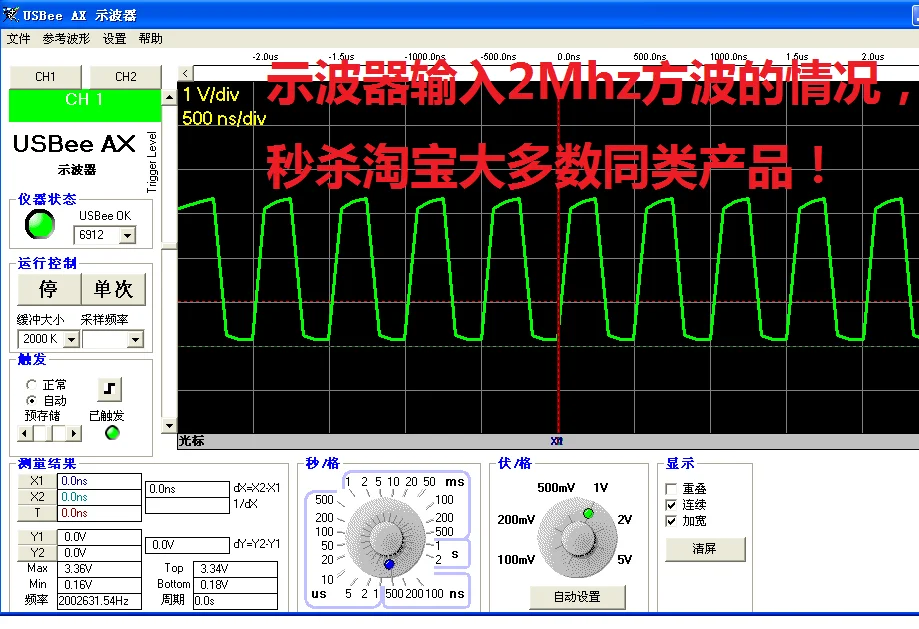

X1 вход 2 МГц, 3,3 В Fang Bo

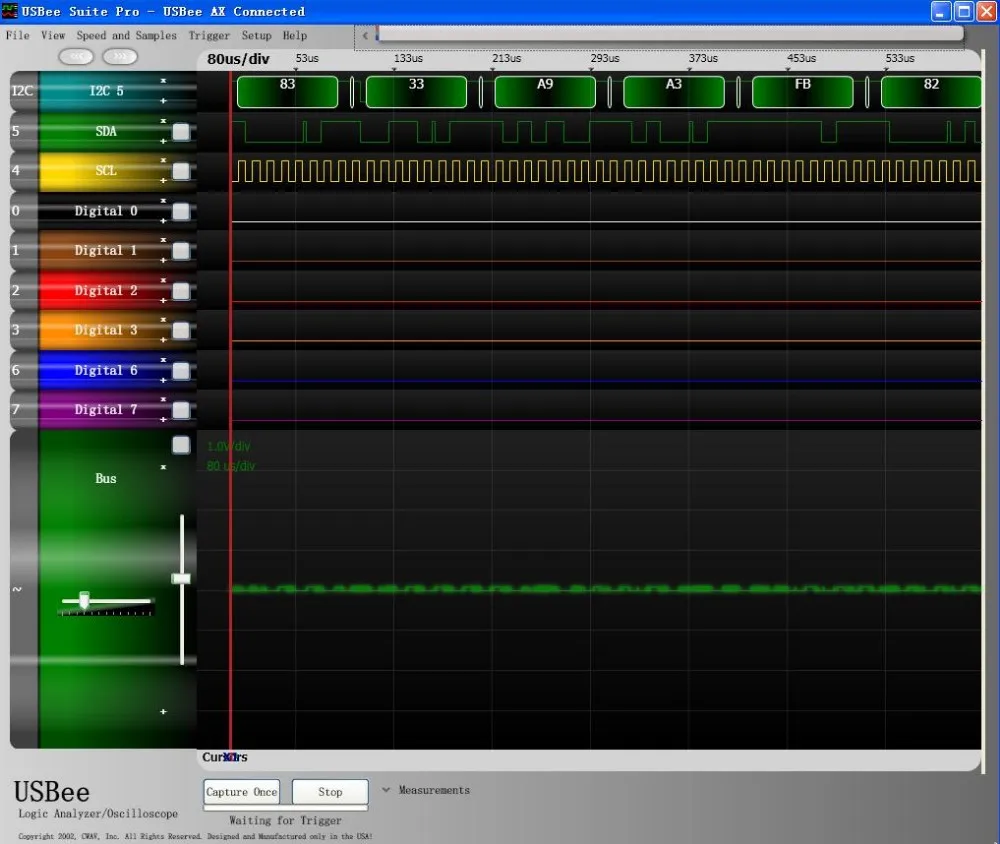

Измерение и анализ данных I2C (также измеряется UART, USB, SPI, CAN и т. д.)

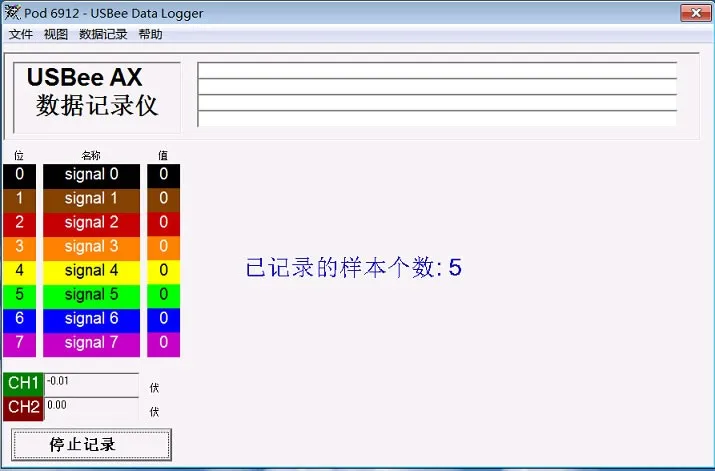

Регистратор данных

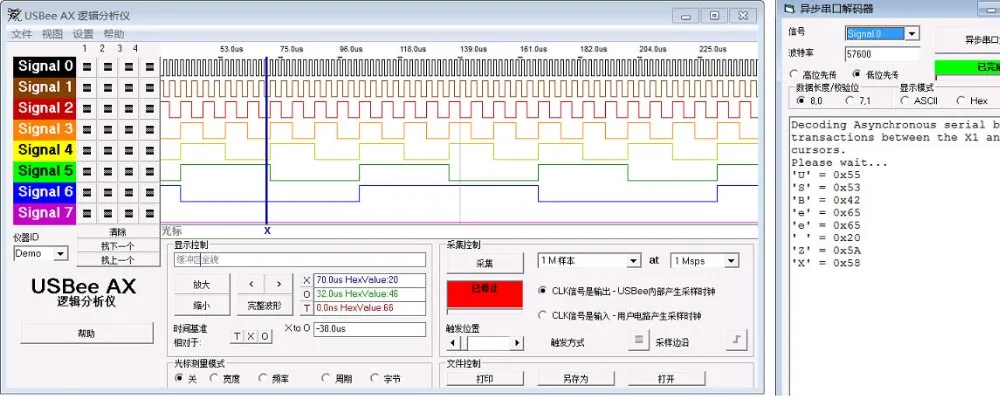

Логический анализатор

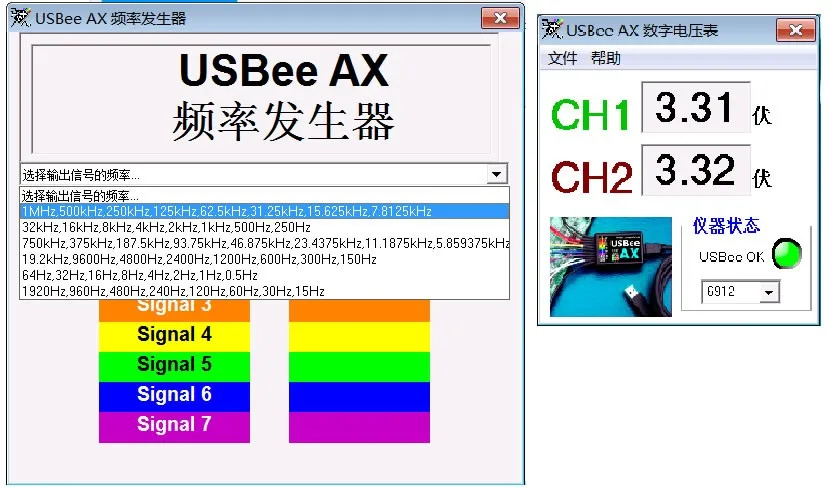

Генератор частоты, цифровой измеритель напряжения и т. Д.

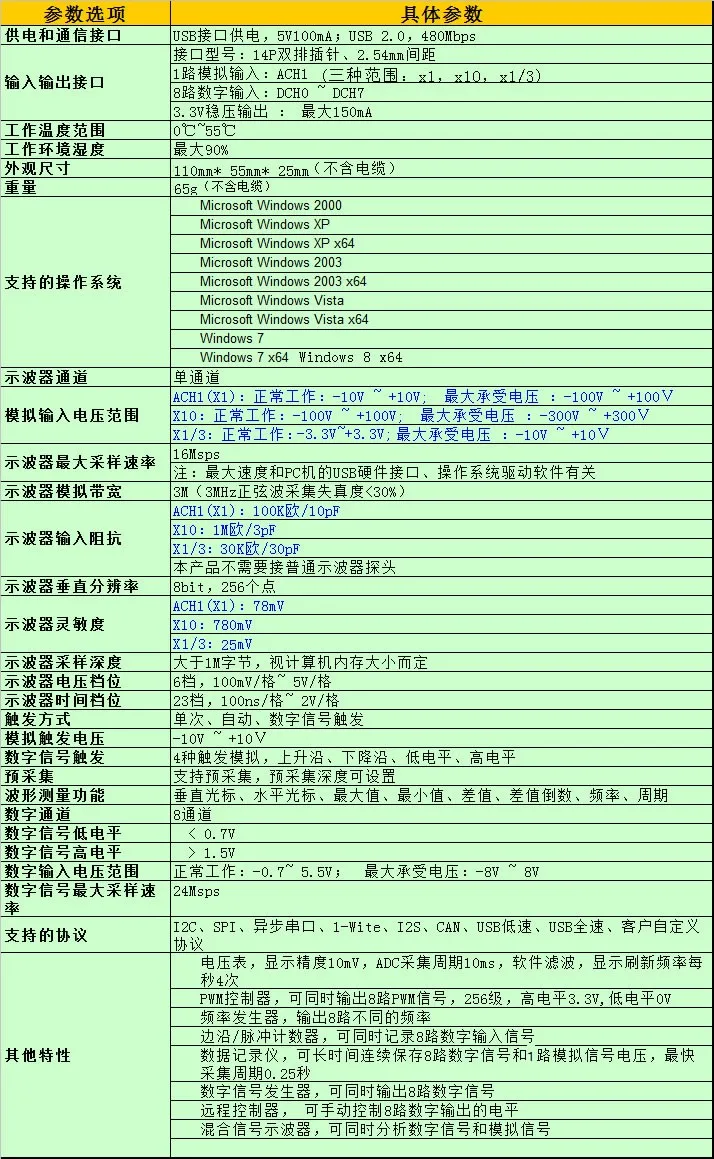

Таблица параметров прибора

Примечание: осциллограф программного обеспечения и сбор данных на 2 аналоговых каналах, делится AD, то есть, если вы открываете 2 аналоговых канала, данные одинаковые.
