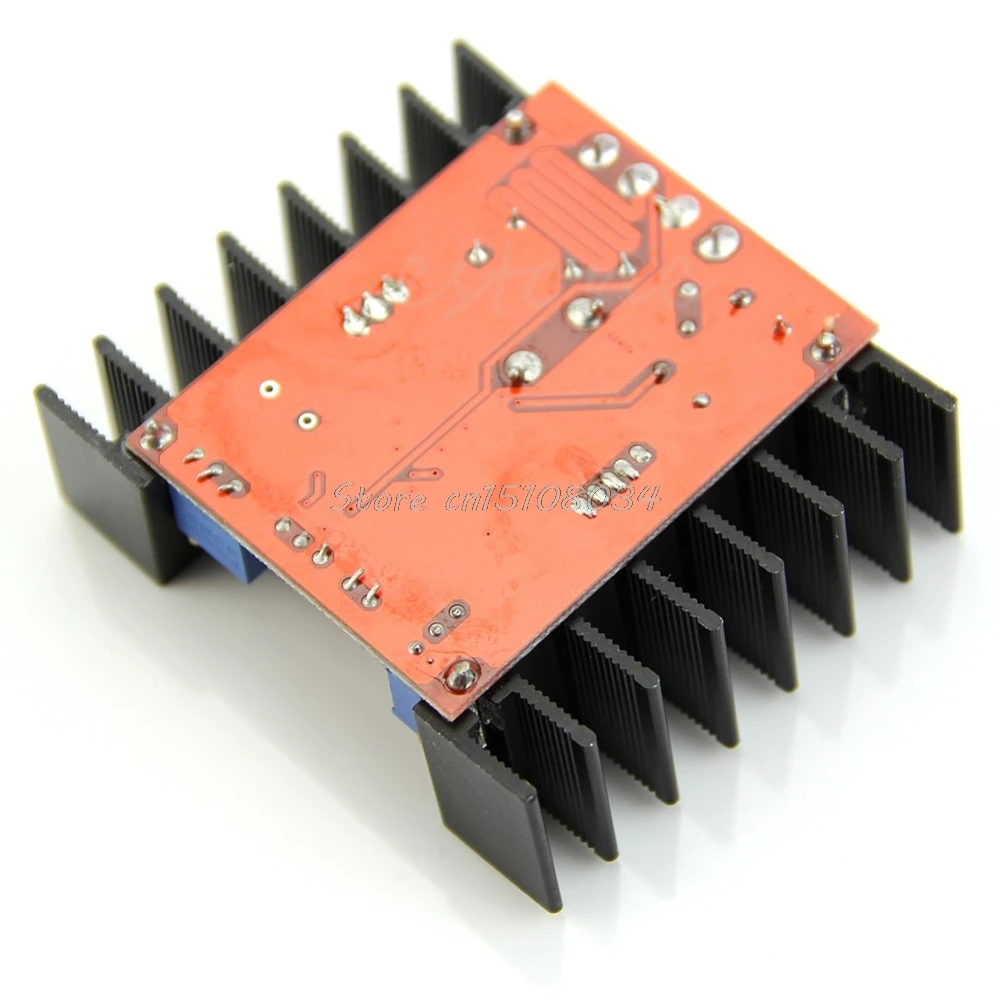

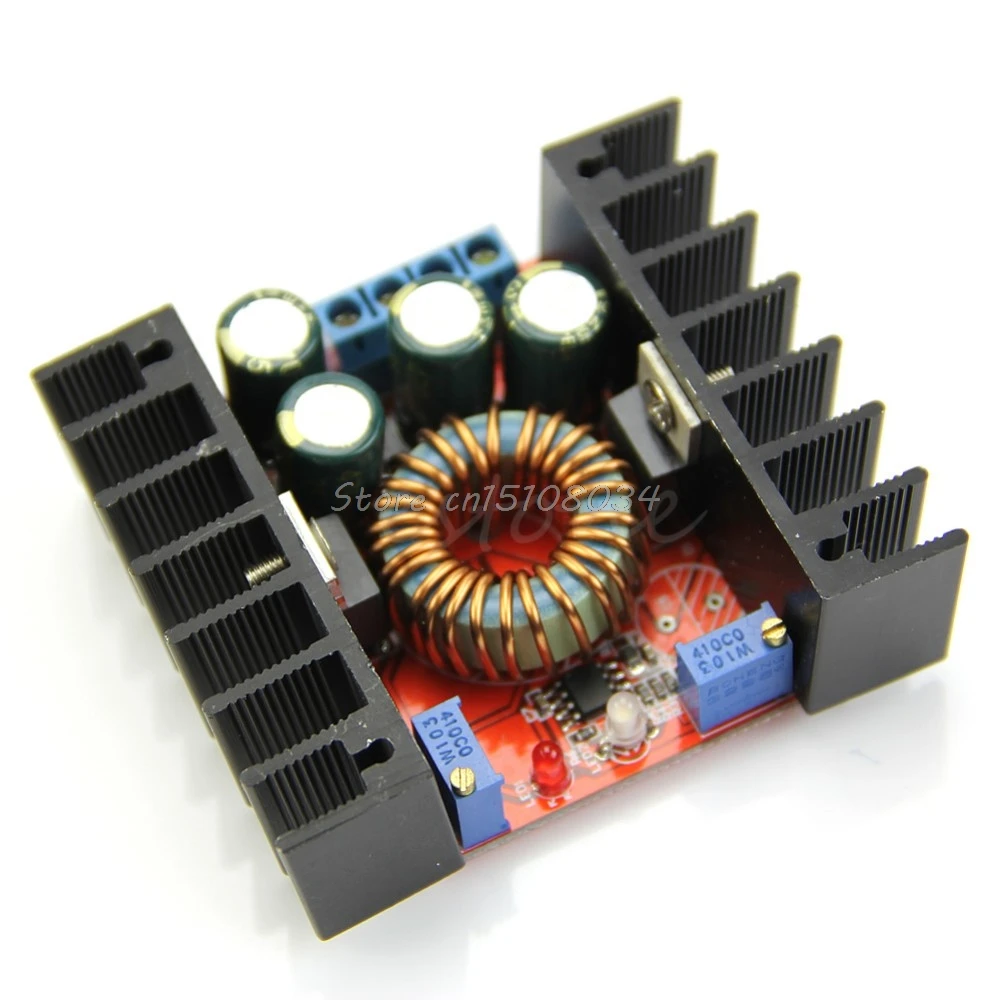

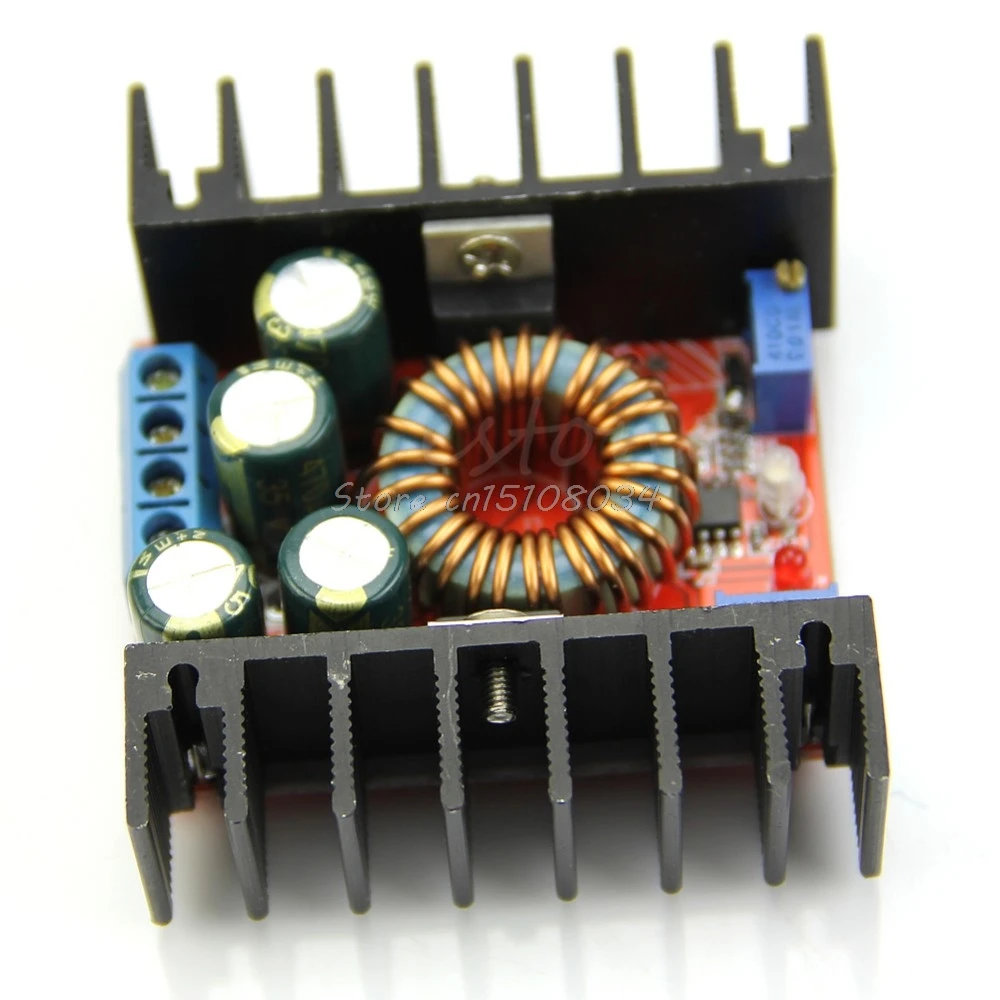

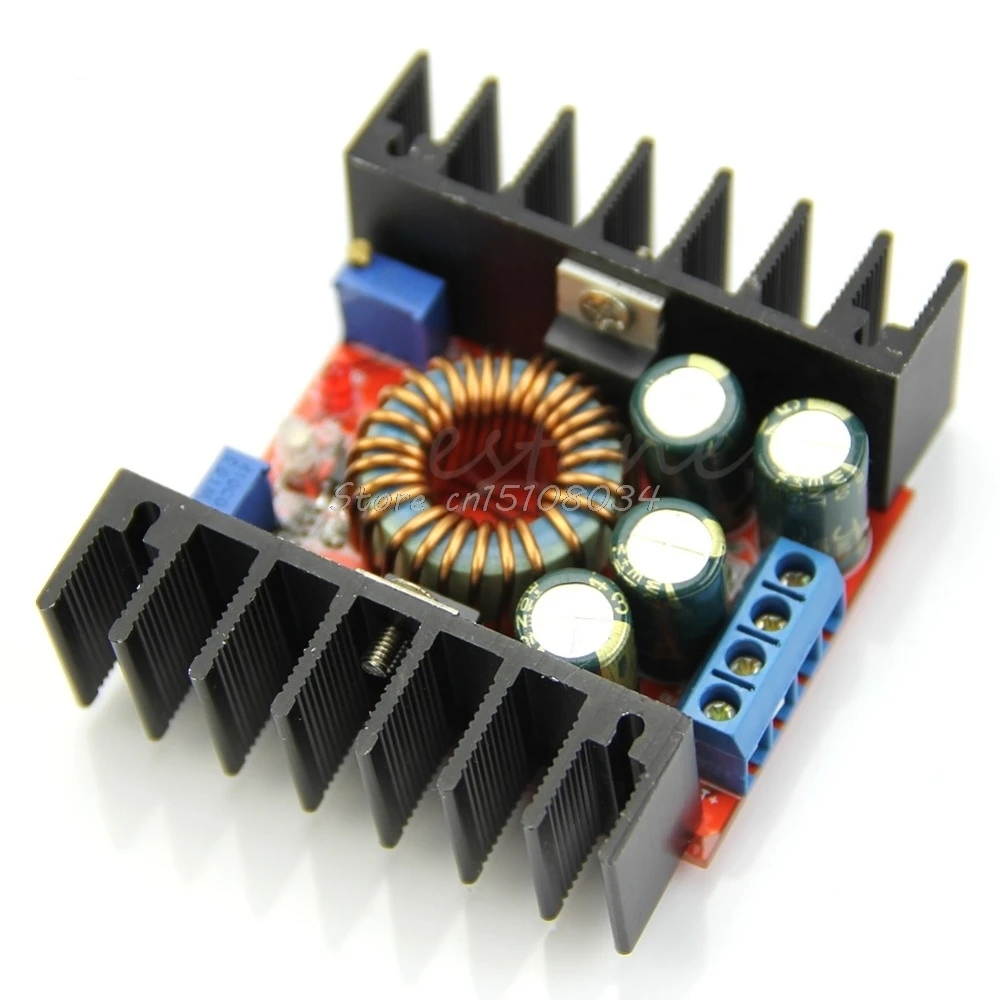

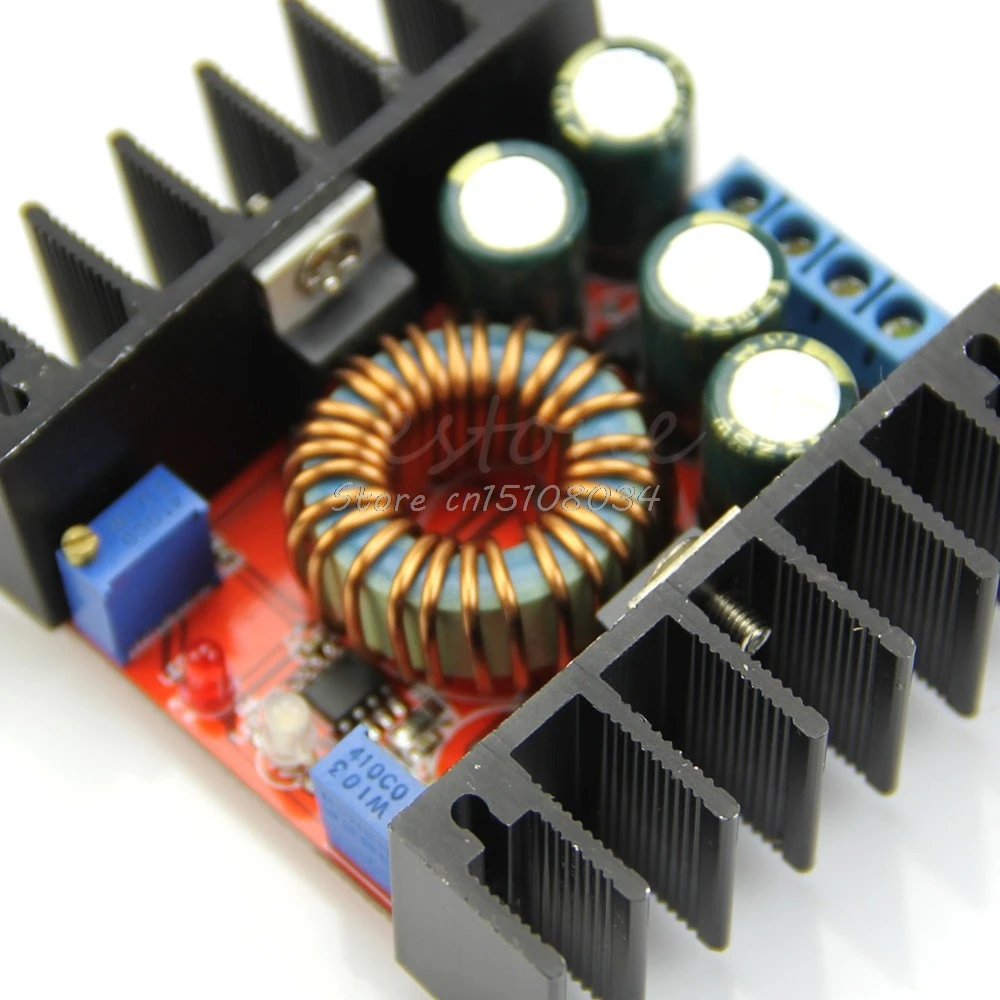

Понижающий преобразователь 10 А Регулируемый 200 Вт для

Понижающий преобразователь 10 А Регулируемый 200 Вт для

Описание:

Свойства модуля: несинхронный выпрямитель, неизолированный бак, постоянный ток и напряжение, CC CV зарядное крыло

Входное напряжение: 7-32 в

Выходное напряжение: 1,25-28 в (регулируется)

Выходной ток: 10А Макс, 8А для длительной работы

Выходная мощность: 200 Вт

Рабочая температура: от-40 до + 85 градусов по Цельсию

Рабочая частота: 300 кГц

Эффективность транфера: макс. 95% (эффективность связана с входом, выходным напряжением, различиями в токе и напряжении.)

Диапазон постоянного тока: 0,3-10A (регулируется)

Ток лампы поворота: значение постоянного тока * (0,1), ток лампы поворота соединяется со значением постоянного тока, например, когда постоянный ток 3A, ток лампы поворота устанавливается на постоянный ток 0,1 времени (0,1 * 3A = 0,3a). Когда значение постоянного тока 2A, ток лампы turm устанавливается для постоянного тока 0,1 время (0,1 * 2A = 0.2A)

Эта версия фиксируется до 0,1 времени (+-10%), направления для фрахта или полного

Эффективность транфера: макс. 95% (эффективность связана с входом, выходным напряжением, различиями в токе и напряжении.)

Рабочая частота: 300 кГц

Выходная пульсация: Пульсация составляет около 50 мВ (без шума) Полоса пропускания 20 м (только для справки) вход 24 В, выход 12 В 5A результат теста.

Рабочая температура: Промышленный класс (от-40 до + 85 по Цельсию) (Пожалуйста, обратите внимание на температуру силовой трубки и укрепляйте систему радиатора при эксплуатации)

Ток без нагрузки: типичный 20 мА (24 В транфер до 12 В)

Скорость регулирования нагрузки: ± 1% (постоянное напряжение)

Скорость регулирования напряжения: ± 1%

Точность постоянного тока и температуры: значение постоянного тока составляет менее 5% при испытательной температуре от 25 градусов до 60 градусов. (значение постоянного тока-5A)

Скорость динамического отклика: 5% 200uS

Регулируемое направление потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение)

Индикатор (лампа): два цвета, красный заряжается, а зеленый-полный

Защита от короткого замыкания на выходе: Да, постоянный ток (в настоящее время устанавливается значение постоянного тока)

Защита обратного подключения на входе: нет

Выход анти-поток-обратная Защита: нет, вам нужно добавить диод для батареи

Подключение: терминал

Направление зарядки аккумулятора:

Убедитесь, что плавающее напряжение зарядки, зарядный ток и входное напряжение сменной батареи вам нужно

Настройка потенциометра постоянного напряжения и включение выходного напряжения около 5 В

Монитор выходной ток короткого замыкания на 10A ток мультиметра, и Регулировка выходного тока до ожидаемого зарядного тока с помощью потенциометра постоянного тока

Регулировка выходного напряжения до плавающего напряжения зарядки с помощью потенциометра постоянного напряжения

Подключение к аккумулятору и попробуйте зарядить
(Шаг 1.2.3.4 предназначены для ввода модуля, подключенного к источнику питания, в то время как выход нагрузки не отключен от аккумулятора.)

Светодиодный драйвер постоянного тока:

Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение вам нужно управлять

Регулировка потенциометра постоянного напряжения и включение выходного напряжения около 5 В

Mornitor выходной ток короткого замыкания на 10 А Ток мультиметра, и Регулировка выходного тока на ожидаемый светодиодный рабочий ток на постоянном токе

Настройте потенциометр постоянного напряжения, чтобы светодиодный потенциометр максимального рабочего напряжения на выходе

Подключение с светодиодный, и Попробуйте управлять
(Шаг 1.2.3.4 для входного модуля, подключенного к источнику питания, в то время как выходная нагрузка не отключена от светодиодный, Максимальное рабочее напряжение.)

Размер модуля: 56*65*22 мм/2,2*2,55*0,86"

Цвет показан как на фотографии

Примечание: Из-за световых эффектов, настроек яркости/контрастности монитора и т. д. могут быть некоторые незначительные различия в цветовом тоне фотографий и фактическом товаре

Количество: 1 шт.

Посылка включает в себя:

1 x DC-DC понижающий преобразователь 200 Вт
