Преобразователь напряжения модуль кондиционирования сигнала поворот 4 ~ 20 мА 0 10 В

Преобразователь напряжения модуль кондиционирования сигнала поворот 4 ~ 20 мА 0 10 В

Этот продукт имеет много спецификаций, нужно какие спецификации, пожалуйста, оставьте сообщение при получении, или свяжитесь со службой поддержки клиентов

4-20mA поворота 0-2,5 v 4-20mA поворота 0-3,3 V 4-20mA поворота 0-5V

4-20mA поворота 0-10В 4-20mA поворота 0-15V 4-20mA отложным воротником на возраст от 0 до 24V

0-20mA поворота 0-2,5 V 0-20mA поворота 0-3,3 V 0-20mA поворота 0-5V

0-20mA поворота 0-10В 0-20mA поворота 0-15V 0-20mA отложным воротником на возраст от 0 до 24V

Описание продукта:

Модуль тока в напряжение может be0-20ma сигнальный into0-3.3V тока/0-5 В/0-10 В/0-15 в сигнал напряжения;

В процессе передачи сигнала сигнал напряжения увеличит расстояние передачи становится слабым, использование передачи тока, чтобы избежать стать более слабыми сигналами. Этот модуль используется для завершения передачи текущего сигнала, сигнал преобразуется в сигнал напряжения для микроконтроллера для обнаружения.

Категория продукта:

Этот продукт имеет два терминала:

Один вид использования KF301-2 терминалов в качестве входного терминала сигнала напряжения, KF301-3 в качестве напряжения источника питания и выходного тока.

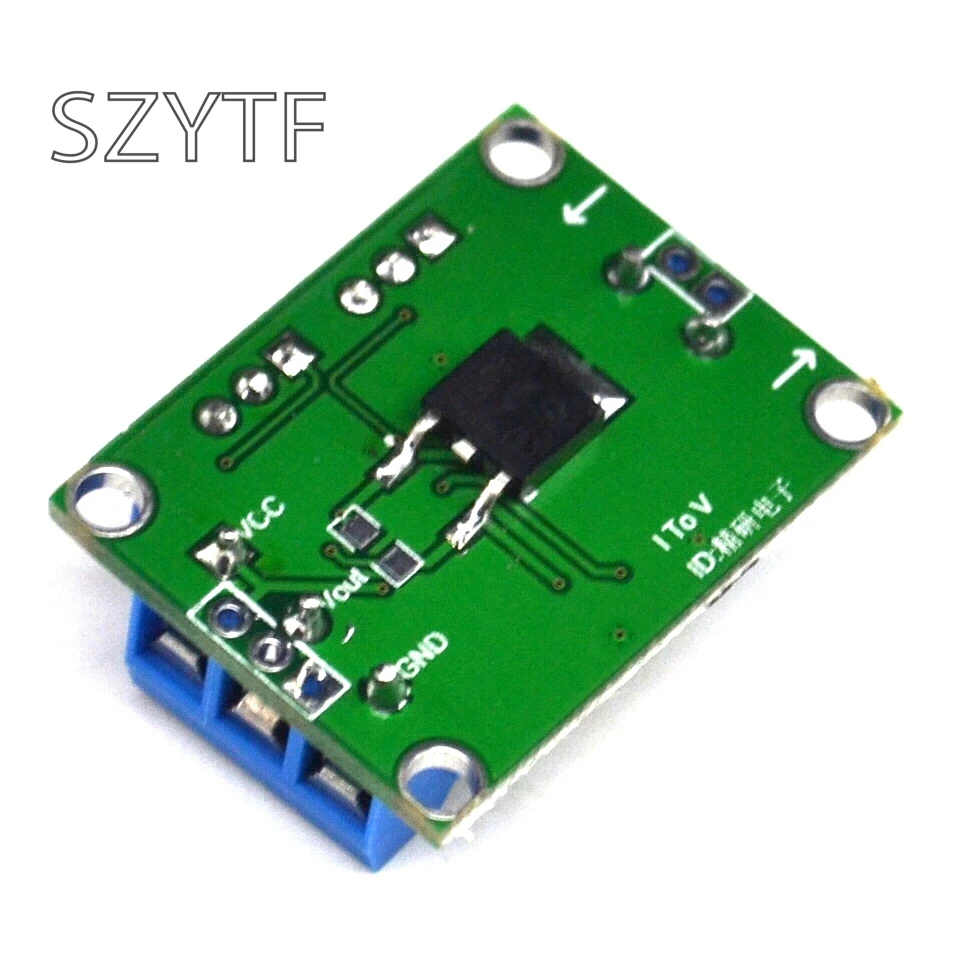

Другое использование 2,54 мм Однорядная заколок, вы можете выбрать вверх или вниз сварки, создав удобные условия покупателям использовать в качестве модуль подключен напрямую на плате.

Смотрите подробную пакет для рисования

Характеристики продукта:

1, диапазон напряжения питания 7V ~ 30V DC
2, выходной сигнал напряжения 0 ~ 2,5 В, 3,3 В, 5 В, 10 в, 15 В.

3, входной ток 4-20 мА или 0-20 мА (фактический диапазон может быть превышен).

4, ноль и пролет можно отрегулировать (регулировка потенциометра).

5, с изоляционными свойствами, без оптической изоляции.

6, Размер модуля: 3,3*2,5 см

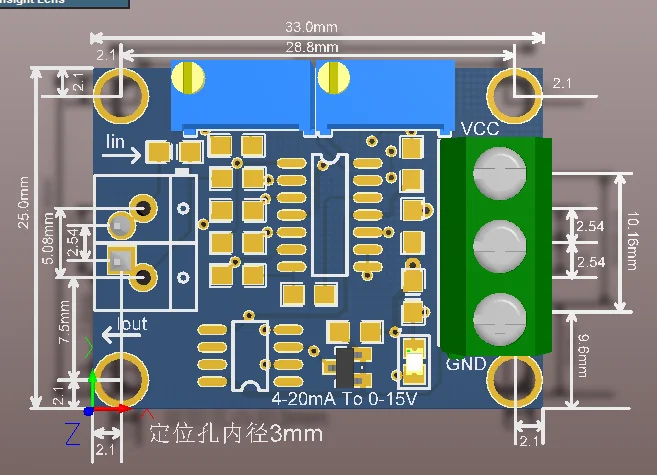

Размер:

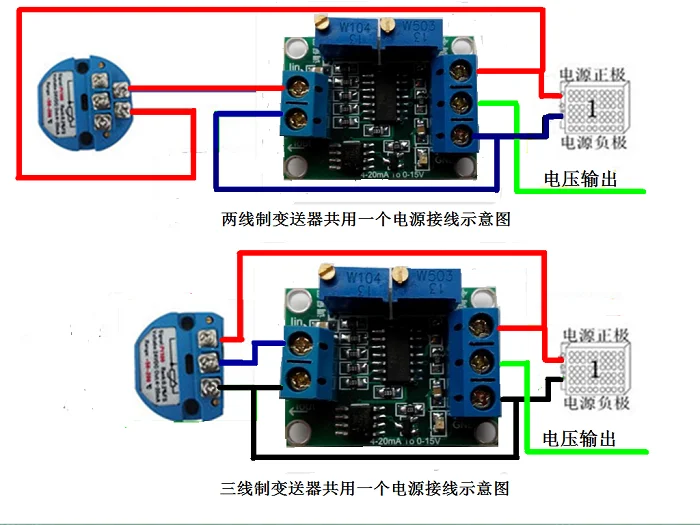

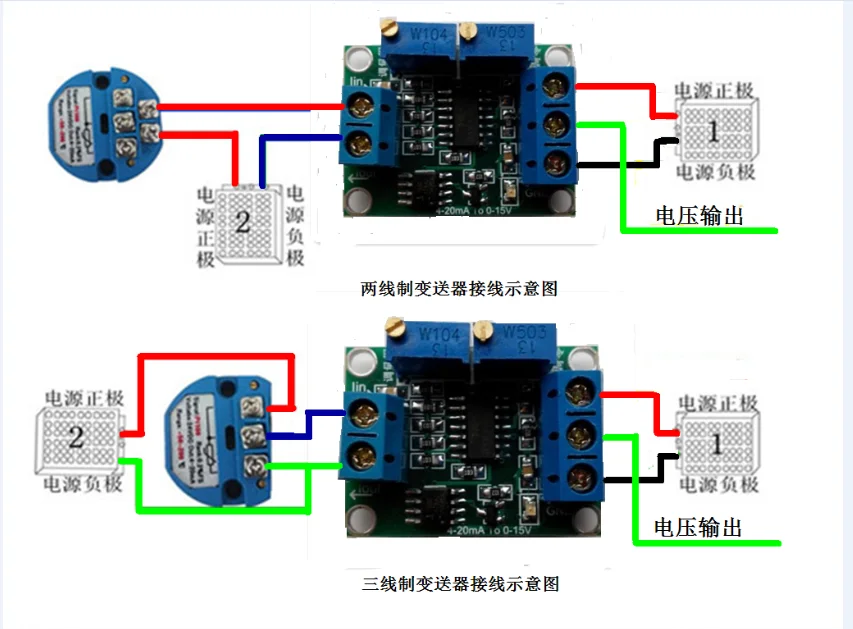

Продукт схема подключения:

2 и передатчик, используемый для питания модуля питания 1, может быть одинаковым или не может быть одинаковым источником питания, положительный и отрицательный не может быть изменен.

Передатчик, используемый для модуля питания и источника питания, может быть такой же схемой электропитания: положительный и отрицательный не может быть изменен.

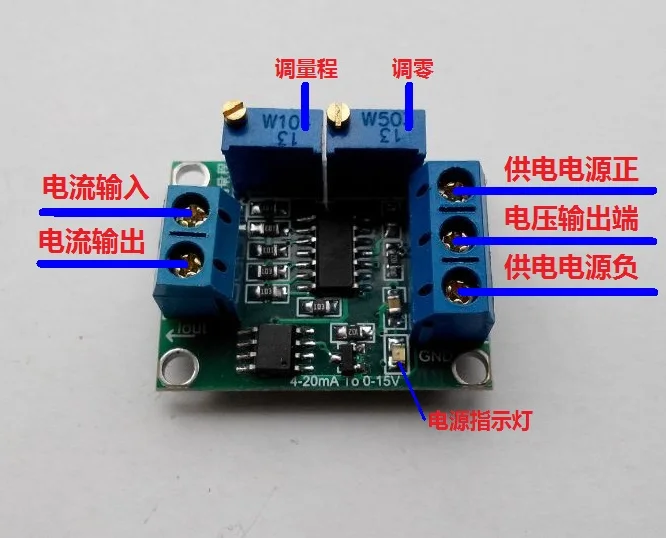

Руководство по эксплуатации:

1: ребенок будет подключен к модулю питания, правая сторона трех терминалов, положительный отрицательный выход. Линии входного тока, Входные клеммы левого нижнего выхода и мощность могут видеть светильник индикатора питания.

2: ноль: входной ток сигнала регулируется до минимального 0 мА или 4 мА, отрегулируйте положение нулевой регулировки, чтобы сделать выходное напряжение 0 В. Отрегулировать ручку потенциометра лучше всего с помощью клея.

3: полномасштабная Регулировка: Входной текущий сигнал настраивается на полномасштабный ток needs20ma (может быть больше или меньше 20 мА), В натуральную величину Потенциометр регулировки позволяет выходное напряжение на максимальное выходное напряжение (В зависимости от потребности) (такие как 3,3 V 5V, 10 м, 15V). Отрегулировать ручку потенциометра лучше всего с помощью клея.

4: Отрегулируйте диапазон ввода тока, вы можете выпустить напряжение, соответствующее.
