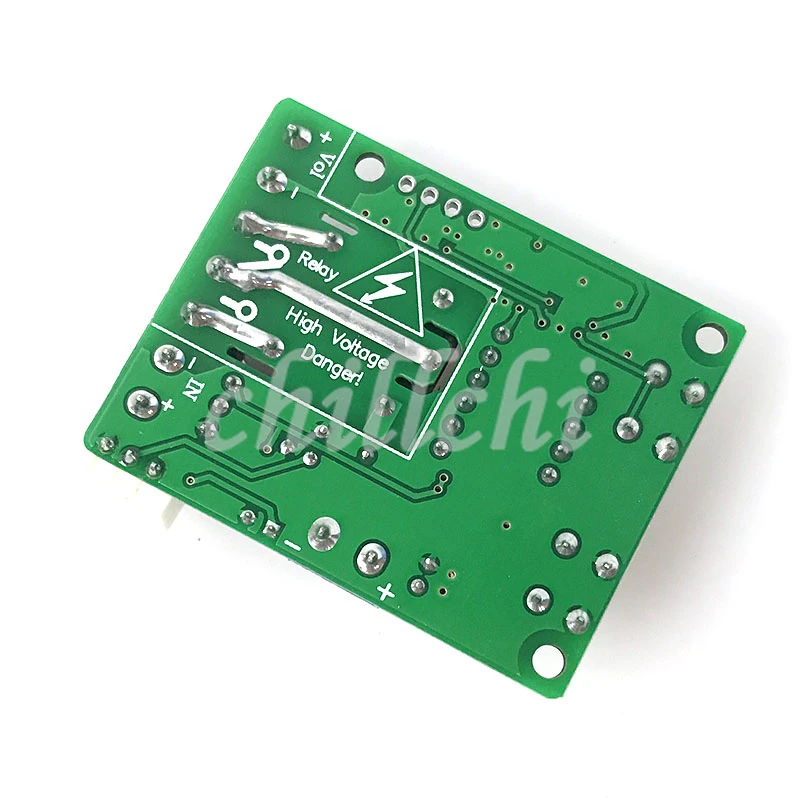

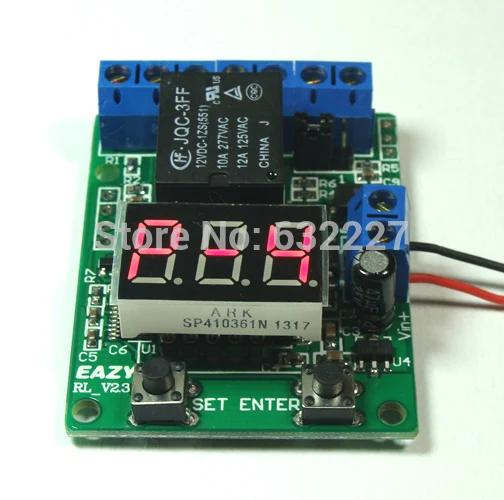

Водонепроницаемый DS18B20 температурный зондовый термостат реле напряжения умный

Водонепроницаемый DS18B20 температурный зондовый термостат реле напряжения умный

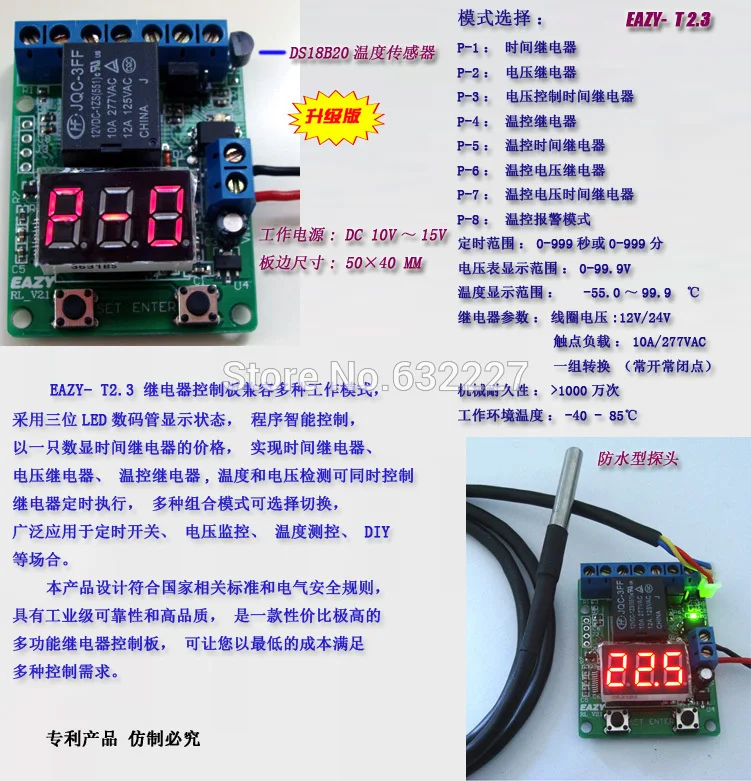

Многорежимный переключатель, если вы используете только функцию контроля температуры, выберите P-4, P-5 или P-8mode;

P-1: Реле (можно установить время тяги и выпуска и время цикла)

P-2: Реле напряжения (может быть установлен на более низком напряжении)

P-3: Реле управления напряжением

P-4: Реле термостата (можно установить более низкие ограничения на температуру и режим нагрева или охлаждения)

P-5: Реле времени температуры

P-6: Реле напряжения термостата

P-7: Реле напряжения термостата

P-8: Режим температурной сигнализации (температура превышает установленное реле верхнего и нижнего пределов)

Диапазон отображения вольтметра: 0-99.9Vor 0-9,99 в, две аппаратные версии, доставка по умолчанию0-99,9 ВИздание

• Отображение и контроль температурыДиапазон:-55,0-99,9
• Источник питания: DC10V-15V

Параметры реле:

• Катушка вход DC12V (опционально DC5V / 24V)
• Набор конвертации (обычно открытый нормально закрытый)
• Контактная нагрузка: 10A / 277VAC
• Контактное сопротивление: 100 м (1A-6VDC)
• Механическая прочность: > 10 миллионов раз
• Электрическая прочность:> 100000 раз (10A-250VAC)
• Рабочая температура платы: -40 ~ 85
• Нормальное рабочее Потребление тока:25ма/12В
• Параметры настройки режимаМожет быть приведен в действие, чтобы сохранить питание после того, как питание продолжится в течение последнего режима.
• Цифровой модуль управления использует гнездо может быть непосредственно удален.

Если сбой питания в любом режиме работы, питание снова после последнего состояния системы будет продолжать работать, настройка параметров может быть отключена, чтобы сохранить, в любом режиме, нажмите клавишу ENTER три секунды, чтобы вернуться в выбранный режим.

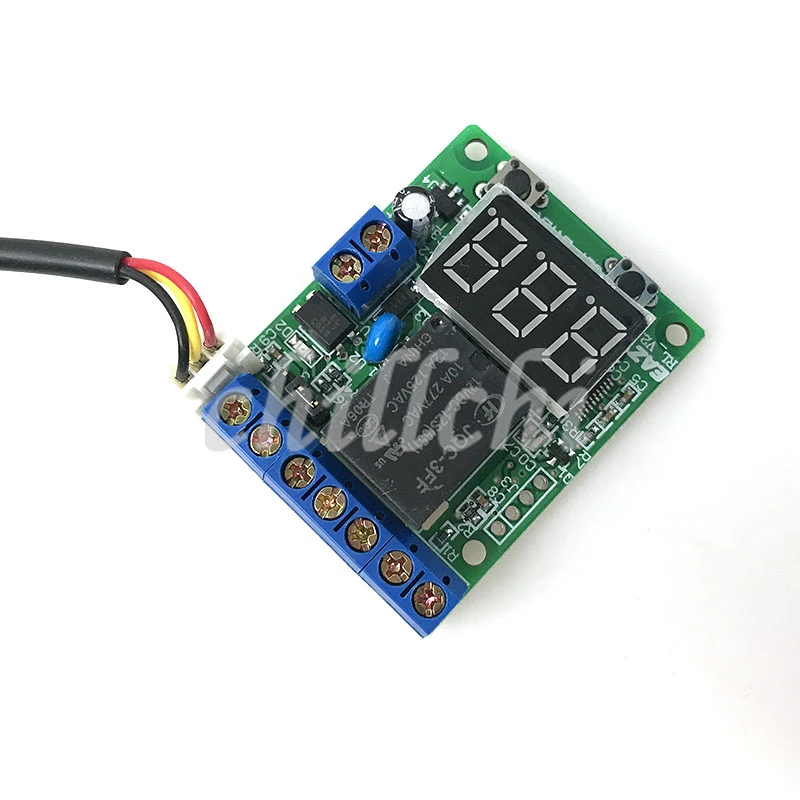

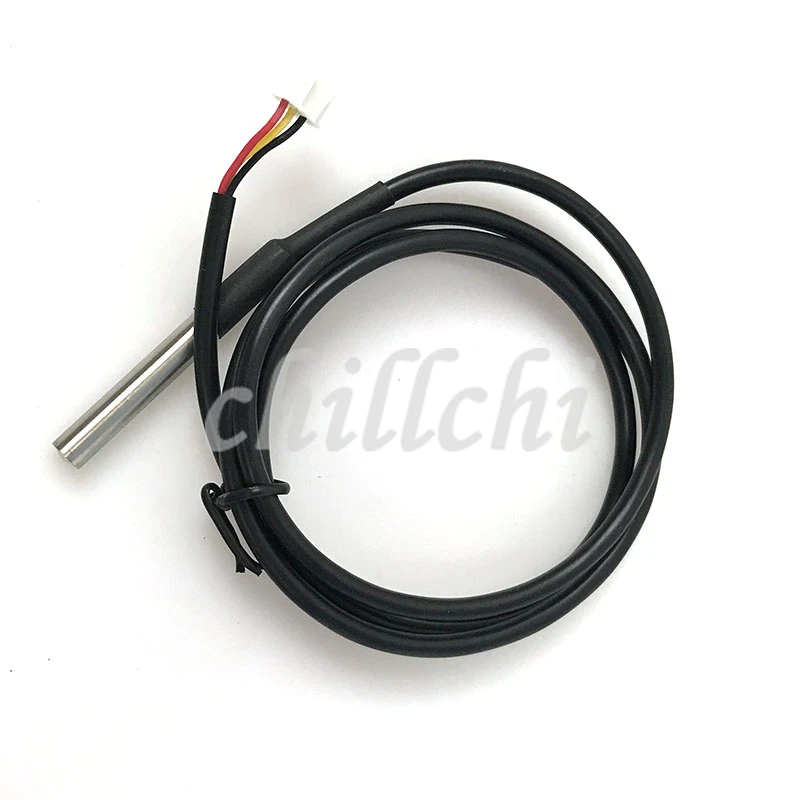

В цену входит водонепроницаемый датчик DS18B20 для малышей, Температура датчика достигает 125 хорошей производительности уплотнения, длина сенсорного кабеля 1 м.

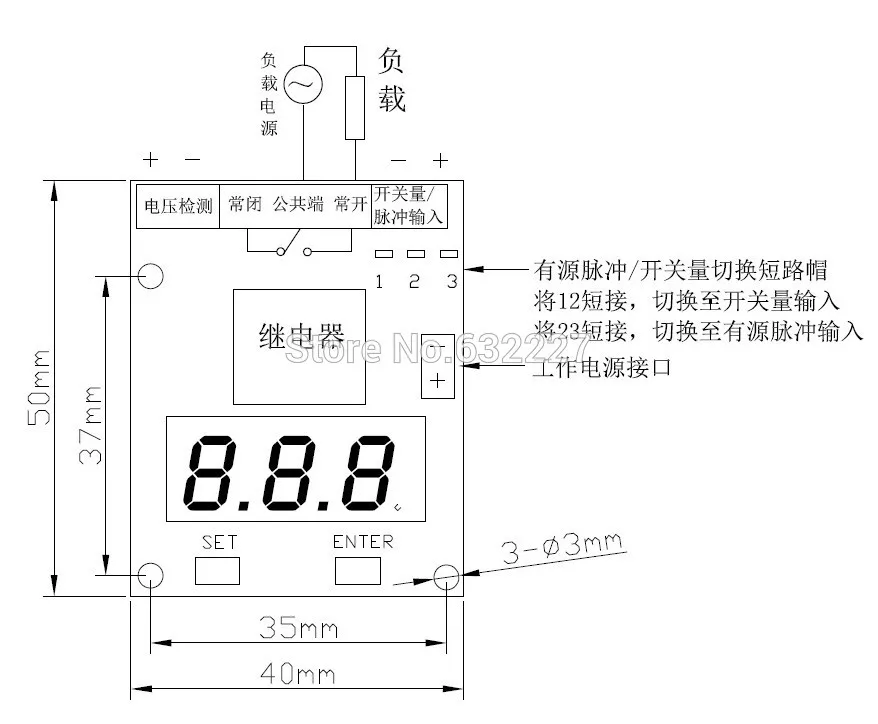

Входные клеммы с использованием 5,08 мм, следуйте инструкциям по продукту и проводке, URL загрузки электронной версии: pan.baidu.com/s/1vaEXh

P-1 релейный режим

Время для реле времени или реле, диапазон времени: 0-999 секунд или 0-999 минут, можно переключить;

Выполнение петли:

К тому времени, когда режим реле, пользователь может установить реле pull- time T1 и время выпуска T2, T1 установлен в 3 секунды, например, T2 в течение семи секунд, затем релейный Запуск будет выполнен в течение трех секунд, потяните еще семь секунд времени релиза и так далее.

Когда вы установите значение времени T1 и T2, система отключится, чтобы сохранить установленное значение, В следующий раз при запуске P-2 режим будет автоматически загружен T1 время, чтобы дождаться запуска.

После нажатия набора, чтобы установить значение времени в состоянии T1 и T2, нажмите клавишу SET, чтобы установить время цикла выполнения, максимум 999 раз. Число устанавливается на 0 бесконечное выполнение петли. Когда таймер работает, нажмите кнопку SET в течение трех секундОтображаются значения времениПереключение наПодсчитывайте количество цикловДисплей.

Время одиночного исполнения:

Если установлен только T1 (время вытягивания), T2 (время выпуска)-0, реле таймируется после времени остановки T1, без циклической работы, на этот раз можно использовать как таймер, время синхронизации T1 завершено, реле выпущено, в этот момент нажмите клавишу ввода, Система повторяет время T1 для запуска синхронизации.

Если T1 ( pull- time) установлен в 0, реле было в высвобожденном состоянии (не запускается нормально закрытый включенный, нормально открытые точки выключены).

Модуль реле напряжения P-2Тип

Под режимом реле напряжения и режимом реле контроля температуры, пользователь может установить предельное значение верхнего контроля, когда обнаруженное напряжение или температура превышают верхний предел реле, потяните изменения от выпуска до тех пор, пока напряжение не упадет ниже нижнего предела, устанавливается только Потяните снова реле эту функцию можно использовать для мониторинга напряжения, Контроль температуры и т. д., также может использоваться в качестве постоянного тока измеритель напряжения и термометр, вольтметр Диапазон отображения: по умолчанию доставка составляет 0-99,9 В, ошибка 0,1 В. Диапазон отображения температуры-55,0-99,9Ошибка 0,5.

Требуемый диапазон обнаружения напряжения 0-9,99 вАппаратная погрешность 0,01 В версии, пожалуйста, обратите внимание.

Длительное нажатие кнопки SET в течение трех секунд после выхода, состояние реле отрицается, что определяет напряжение или температуру превышает верхний предел реле, обнаруженное напряжение ниже нижнего предела релейных релизов.

P-3 реле напряжения:Режим «P-1» и комбинированный режим «P-2», пользователь может контролировать таймер начинается с обнаружения значения напряжения.Например: когда напряжение превышает верхний предел времени начала 10 минут после отключения.

P-4Режим реле термостата

Выберите режим «P-4», на этот раз в релейный режим термостата, пользователь может установить температуру выше верхнего предела реле, ниже нижнего предела релиза, или выпуск должен превышать верхний предел, ниже нижнего предела тяги.

Температурный датчик DS18B20 температура поглощения окружающей среды в режиме реального времени и через цифровой дисплей, диапазон температур:-55,0~99,9, Точность отображения 0,1, погрешность 0,5, минимальная температураТочно такой же набор режимов реле напряженияКогда температура ниже нулевого значения, цифровая точка на последней цифре показывает, что температура ниже нуля.

Вы можете установить контроль температуры верхнего и нижнего температурного гистерезиса, чтобы избежать чрезмерного температурного колебания, что приводит к частому движению реле.

Для установки верхнего и нижнего пределов минус значения, короткое нажатиеНаборНажмите клавишу, чтобы войти в нижний пределНаборЧерез три секунды отпустите значение верхнего или нижнего предела минус значение температуры переключения, светодиодный индикатор указывает на самую правильную температуру десятичного знака минус значение , Обратите внимание на фактическое значение минус значение верхнего предела температуры ниже, чем нижний предел фактического значения, например, установка фиксированного верхнего предела22,5Нижний предел20,5, Затем Переключитесь на минус, когда потолок-22,5, Нижний предел для-20,5И обнаруженная температура ниже, чем-22,5Считается, что он превышает верхний предел.

Вы можете установитьРежим нагрева или охлажденияЕсли вам нужноТемпература превышает верхний пределПусковое реле, илиТемпература ниже нижнего пределаПусковое реле можно переключить нажатием кнопки SET в течение трех секунд, а затем отпустить действие.

P-5 реле термостата

Режим «P-5»-это релейный режим «P-1» с режимом комбинированного термостата «P-4», когда вы устанавливаете рабочие параметры таймера в режиме «P-1», введите режим «P-5», чтобы открыть или остановить таймер. Например, температура может быть установлена для запуска таймера превышает 55 градусов 10 минут после отключения в противном случае. Начальное состояние отключено, когда реле должно тянуть начальный поворот, можете оставить сообщение.

P-6 реле напряжения термостата

«P-6» узора-это сочетание «P-2» и режима реле напряжения «P-4», реле термостата, управляющее реле в этом режиме работыНужно познакомиться"P-2" реле напряженияНастройка и набор «P-4» (отношение «С» а) Режим реле контроля температуры. Для тех, кто достигает температуры и напряжения, что реле заряжено ("или" ) , вы можете отметить сообщение, поставки для изменения версии программного обеспечения.

P-7 реле напряжения термостата

«P-7» узора представляет собой комбинацию «P-3» реле напряжения «P-5» реле времени контроля температуры, управление в этом режиме релеНужно познакомиться"P-3" реле напряженияНастройка и настройка «P-5» режима реле термостата.Можно нажать клавишу ввода для переключения температуры дисплея или значения напряжения.

P-8Режим температурной сигнализации

Если"P-1В режиме таймера "pull- timeT1Для0, Затем"P-8"Режим при температуре в диапазоне от верхнего и нижнего релейного выхода (или вытягивания), когда температура выше, чем верхний предел и ниже нижнего предела, реле тянется (или отпускается), что температура превышает заданное реле диапазона, и"P-4"В режиме реле температуры нижнего предела идентичен, вы можете понизить термостат в состоянии, длительное нажатиеНаборКнопка в течение трех секунд для переключения температуры превышает установленный диапазон или вытягивает реле.

Если вы"P-1В режиме "настройка времени таймераT1Нет0Затем."P-8В режиме «когда температура превышает верхний и нижний диапазон, реле будет установлено таймером для выполнения действий, таких как превышение верхнего предельного диапазона и реле3Секунд, а затем отключите или цикл, когда температура возвращается в пределах диапазона верхнего и нижнего реле остается выпущенным (или Потяните).
