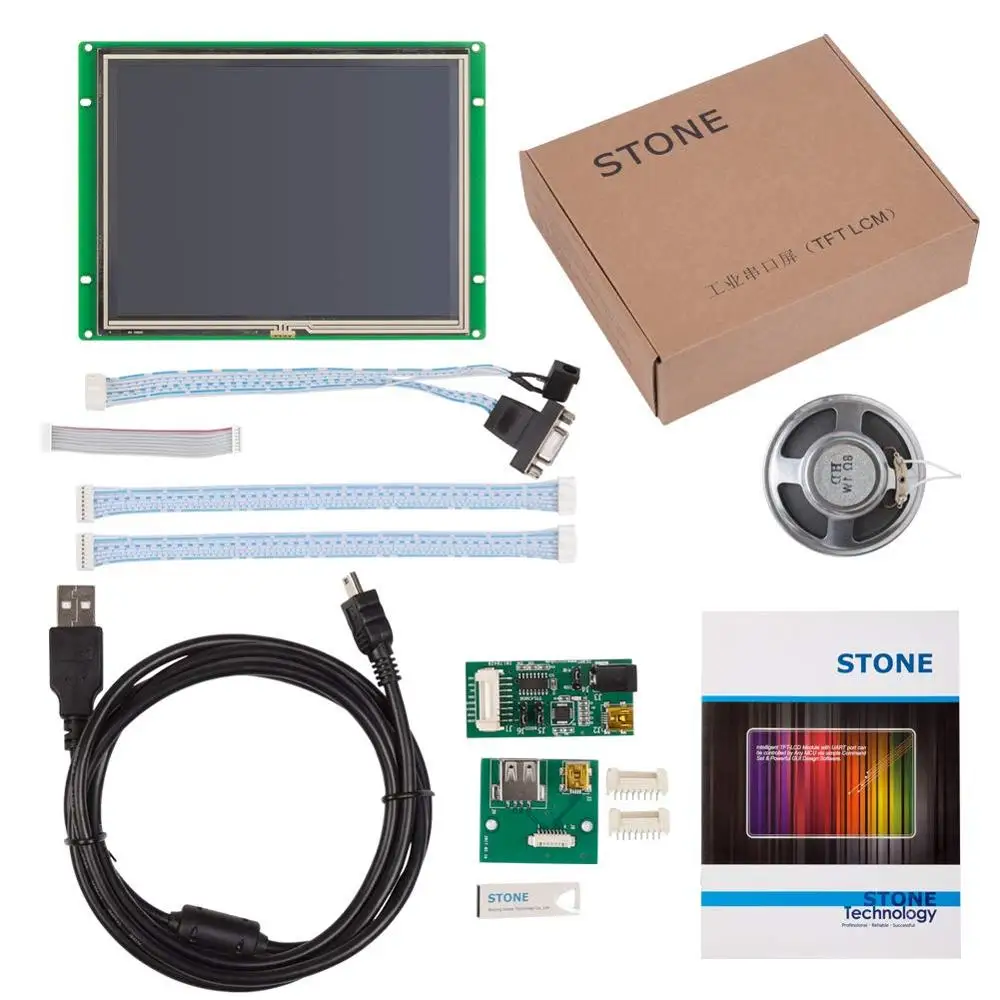

7 дюймов промышленное ЖК дисплей Дисплей Plug & Play модуль с Управление доска для

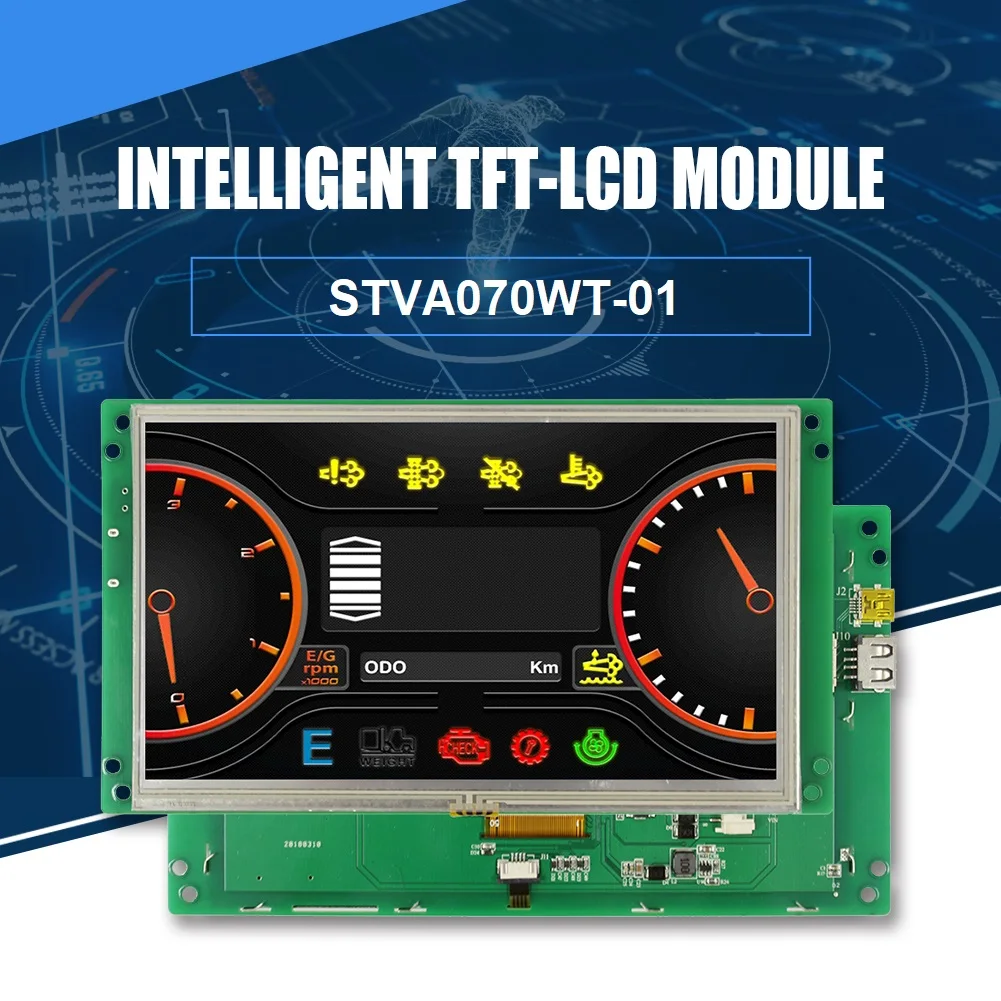

STVA070WT-01

STVA070WT-01-это интеллектуальный TFT ЖК-модуль сПорт UARTКоторые могут контролироватьсяЛюбой MCUЧерез простойМощный командный набор. Таким образом, он может использоваться в качестве цветного TFT дисплея и сенсорного контроллера в различном электронном оборудовании.

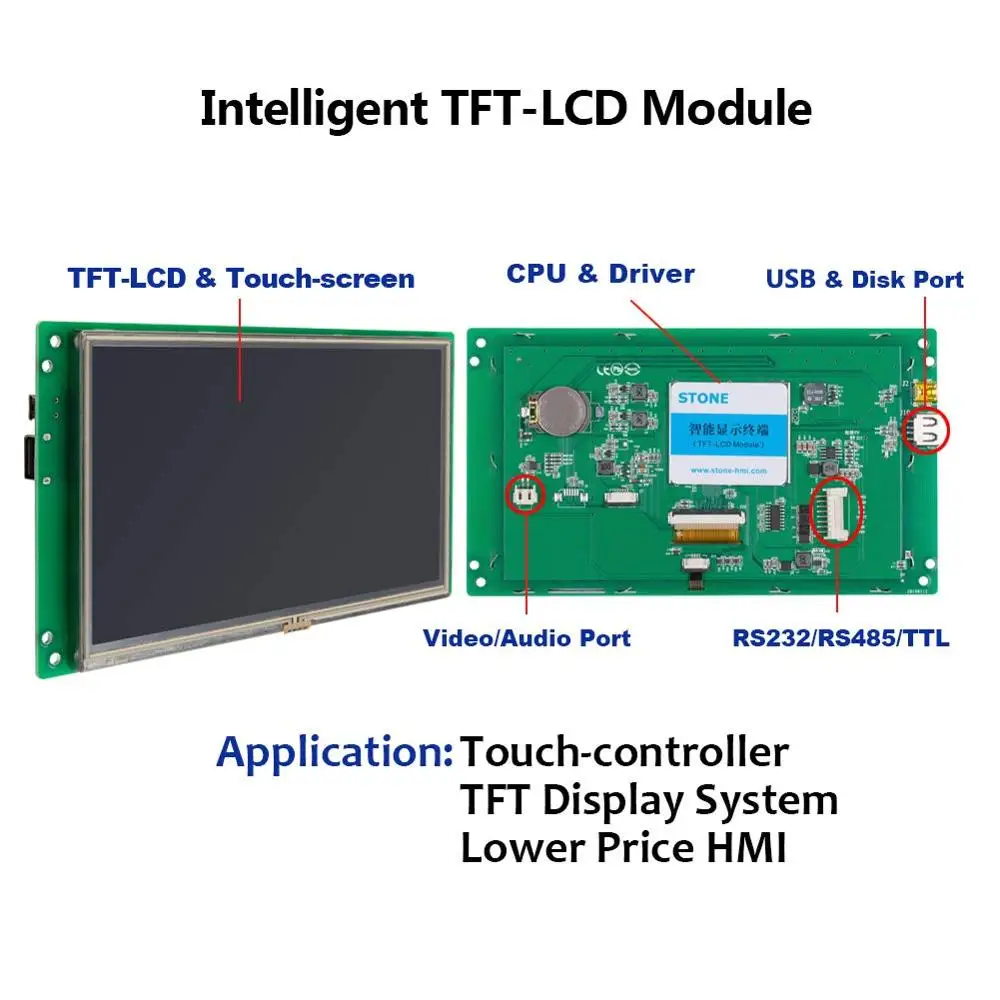

STVA070WT-01 включает в себя ЦП, драйвер TFT, флэш-память, порт UART, источник питания и так далее, важно, чтобы он был готовБазовая программа управленияИМощное дизайнерское программное обеспечение, Так что это может уменьшить много времени разработки и затрат для инженеров.

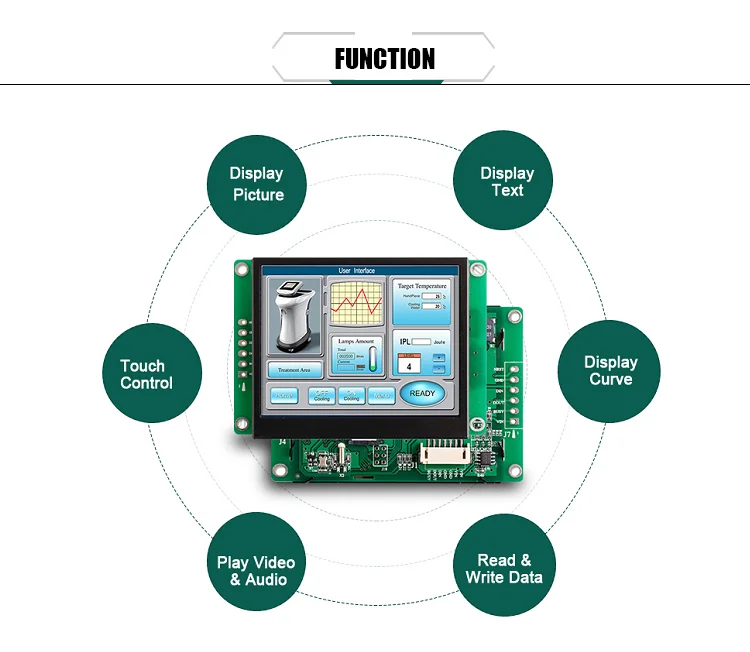

1. Создайте группу индивидуальных графических пользовательских интерфейсов!

2. Подключение через RS232/RS485/TTL/уровень напрямую!

3. Напишите языковую программу C или C + + для любого MCU для управления

Модуль TFT-LCD с помощью простой и мощной команды Hex!

Физический параметр

Модель

STVA070WT-01

Размер (дюйм)

7,0 дюймов

Разрешение

800 × rgb× 480

Цвет

65536 цветов (16 бит)

Область просмотра

154,1 мм × 85,9 мм

Расстояние между пикселями

0,1905 мм × 0,0635 мм (H×V)

Общий размер

186,3 мм × 105,4 мм × 15,3 мм (N)/16,9 мм (T)

Вес нетто

250 г (N)/ 325 г (T)

Панель TFT

Промышленная панель класса A +

Сенсорный экран

Промышленный уровень 4 сопротивление провода
Или без сенсорного экрана является необязательным.

Параметр подсветки

Тип подсветки

Светодиодный

Яркость

1000 кд/М2(Яркость может регулироваться на 100 уровней.)

Контрастность

500:1

Срок службы подсветки

50000 часов

Угол обзора

70 °/ 70 °/ 50 °/ 70 °(L/R/U/D)

Рабочая температура

-20 °C ~ + 70 °C

Рабочая влажность

55 °C, 85%

Температура хранения

-30 °C ~ + 80 °C

Режим экрана

Цифровой

Параметры производительности

Процессор

CortexM4

ЖК-контроллер

CPLD EPM240

Частота обновления

200 МГц

Скорость переключения изображения

40 мс/картинка (25 фотографий/с)

Флэш-память

Стандартный 128 Мб, расширение 1 Гб

Объем памяти для изображения

В соответствии с возможностями изображения, предлагаем формат «JPG».

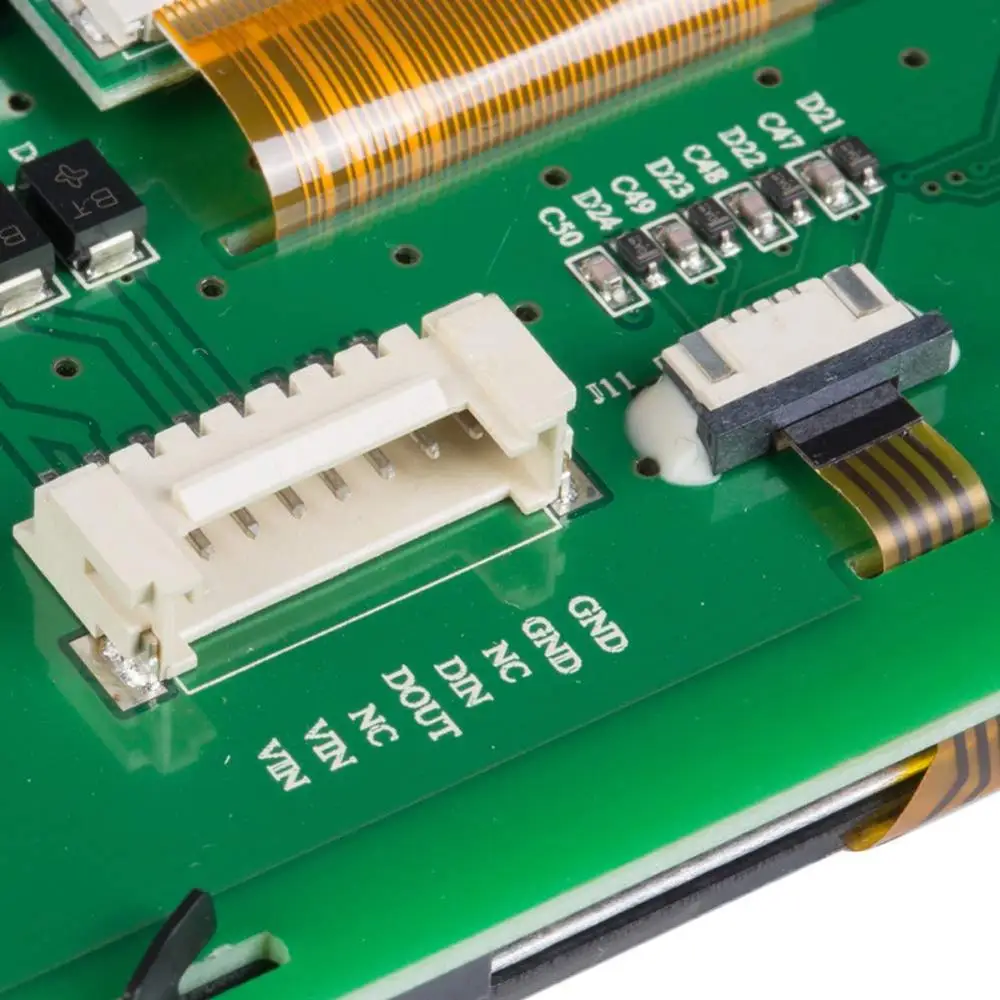

Интерфейс

Интерфейс RS232/ USB

Загрузка изображений

USB2.0 (12 Мбит/с) и загрузка диска для хранения U

Диапазон напряжения

DC6.0V ~ 35V (типичное значение: 12V)

Мощность

2,6 W

Отчет об испытаниях

MTBF

4250000 H

Рабочая температура

-20 °C ~ + 70 °C

Влажность воздуха

60 °C, 90%

Непрерывное испытание вибрации

10-55 Гц, 1,5 мм, 10 г

Испытание на ускорение удара

6 мс, 100 г

Тестирование ESD

10 кВ

Проверка надежности излучения

44 Вт

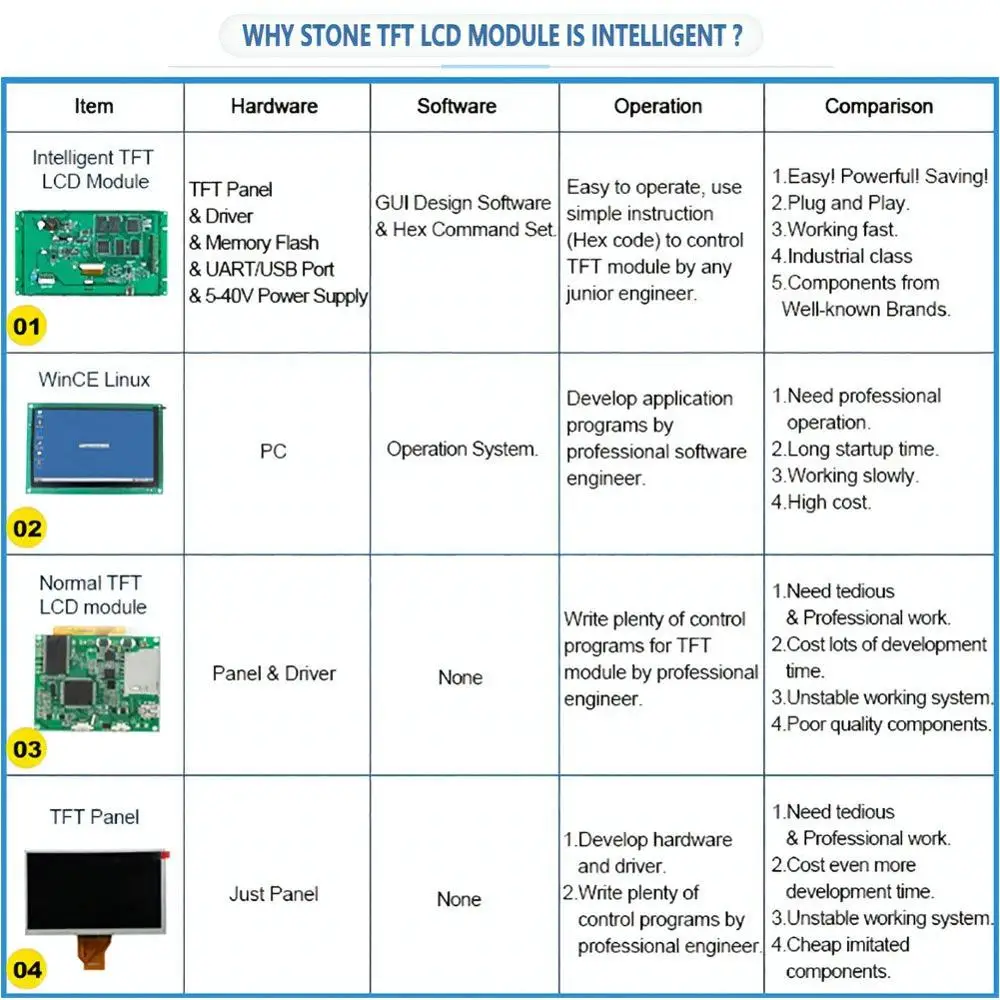

ITem

Оборудование

Программное обеспечение

Управление

Сравнение

TFT панель и драйвер, флэш-память и UART/USB порт и 5-40 в источник питания

Программное обеспечение и набор команд с шестигранной головкой

Простота в эксплуатации, используйте простую инструкцию (шестигранный код) для управления tft-модулем любым младшим инженером.

1. Легко! Pwerfull! Экономия! 2. Подключи и работай.

3. Работает быстро.

4. Промышленный класс 5. Компоненты от известных брендов.

ПК

Операционная система

Разработка прикладных программ профессиональным инженером по программному обеспечению.

1. Требуется профессиональная работа.

2. Долгое время запуска.

3. Работает медленно.

4. Высокая стоимость.

Панель и драйвер

Нет

Напишите много программ управления для TFT модуля профессиональным инженером.

1. Нужна утомительная и профессиональная работа.

2. Стоить много времени разработки. 3. Нестабильная рабочая система.

4. Компоненты низкого качества.

Просто панель

Нет

1. Разработка оборудования и драйвера.

2. Писать программы профессиональным инженером.

1. Нужна утомительная и профессиональная работа.

2. Затраты еще больше времени на разработку. 3. Нестабильная рабочая система.

4. Дешевые Имитационные компоненты.

Beijing STONE Technology Co.,Ltd.Является ведущим производителем продукции HMI (Интеллектуальный TFT ЖК-модуль и промышленный ПК). Характеризуется передовой технологией и надежной поддержкой клиентов из более чем 80 стран, а также имеет специализированный опыт работы в TFT LCD модуле и промышленных R & D ПК, производство и рынок более 14 лет с года мы всегда следуем духу камня" Профессиональные надежные успешные "в эти годы, и достигли огромного успеха на мировом рынке благодаря ведущей технологии, надежному обслуживанию и преобладающей цене.
