Новый оригинальный 14 вход 10 транзисторный выход ПЛК CPU224TXP-24 Замена S7-200 6ES7214-2AD23-0XB0

Номер заказа

CPU224TXP-24

Замените s7-200 Номер заказа

6ES7 214-2AD23-0XB0

Размеры

140x80x62мм

Рассеивание мощности

7,5 Вт

Тип ввода питания

24 В постоянного тока

Память программы

36K

Хранение данных

20K

Порты связи

2PPI,RS485 терминал,

Точки цифрового ввода

14

Точки цифрового выхода

10

Тип цифрового выхода

Транзистор

Аналоговые входные точки

2

Аналоговые точки выхода

1

Максимальное количество модулей расширения

7

Максимальный расширяемый IO

112DI/112DO,30AI/30AO

Память программы

36K

Хранение данных

20K

Данные поддерживаются при падении источника питания

Внутренняя вспышка, остается постоянно

Встроенные часы в режиме реального времени

Время держать более 2 лет, сменный

Общее количество таймера

1 мс

10 мс

100 мс

256

4

16

236

Общее количество счетчиков

256

Бит памяти

256

Запоминающее устройство памяти поддерживается при падении источника питания

112

Время прерывания

Коэффициент разрешения 2*1 мс

Прерывание края

4 подъемных края и/или 4 падающих края

Аналоговый потенциометр

Разрешение 2*8 бит

Время выполнения логической операции

0.3us

Время арифметического выполнения с плавающей точкой

8us

Часы

Встроенный

Источник питания

+ 5 В

24 В

660mA

400мА

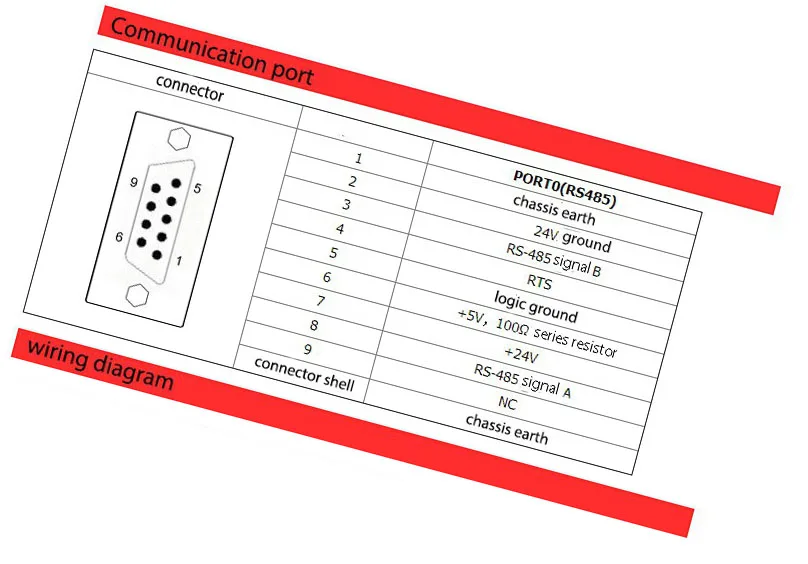

Интерфейс связи

2PPI,RS485

Скорость передачи данных PPI

9,6, 19,2 и 187,5 k

Скорость передачи данных в порт бесплатно

1,2 k бод до 115,2 k

Каждая секция максимальной длины кабеля

Использование изолированного ретранслятора

Без использования изолированного ретранслятора

187,5 k бод 1000 м

38,4 k бод 1200 м

50 м

Самое большое количество сайтов

Каждый период, 32 станции

Каждая сеть, 126 станций

Максимальное количество основных

32

Точка в точку (режим основной станции PPI)

Да (NETR/NETW),8 в toal,2 сохраняют

Точки цифрового ввода

14

Входной Тип

PNP/NPN

Точки цифрового выхода

10

Тип выхода

Транзистор

Цифровая область ввода/вывода изображения

256(128 входов/128 выходов)

Аналоги/область изображения

64(32 входа/32 выхода)

Максимальное количество расширенного модуля ввода/вывода

7

Максимальное количество цифровых точек ввода/вывода

230

Максимальное количество аналоговых точек ввода/вывода

56AI/28DO

Ввод импульсного захвата

14

Высокая скорость против общего числа

Однофазный счетчик

2-фазный счетчик

6

6*30 кГц

4*20 кГц

Эта машина является интегрированным цифровым количеством входных точек

14

Номинальное напряжение

24 В постоянного тока

Максимальное допустимое Непрерывное напряжение

30 В постоянного тока

Логический сигнал 1

Логический сигнал 0

18В постоянного тока, 2.5ма

5 в постоянного тока, 1 мА

Фотоэлектрическая изоляция

Изоляционная группа

500 В переменного тока, 1 минута

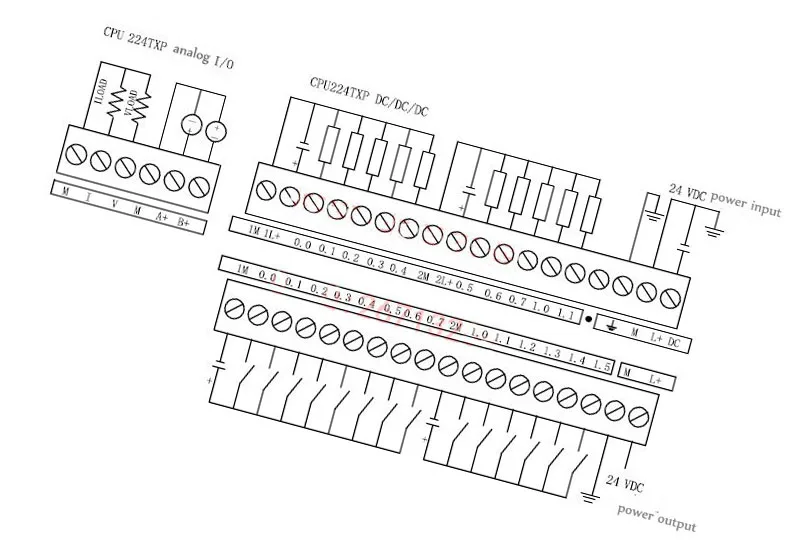

См. Схему проводки

В то же время подключен к входу

14

Максимальная длина кабеля

Экранирование

Без экранирования

500 м (Стандартный вход)

50 м (высокоскоростной счетчик на входе)

300 м (Стандартный вход)

Эта машина является интегрированной цифровой выходной точкой

10

Тип выхода

МОП-транзистор

Каждая точка номинального тока

Номинальный ток на каждой публике

0.75A

6А

Нагрузка на светильник

5 Вт

Перцептивное зажимное напряжение

L +-48VDC.1W

На сопротивление

0.3Ω

В то же время до выхода

10

Два выхода параллельно

Да, только выход, когда одна и та же группа

Максимальная длина кабеля

Экранирование

Без экранирования

500 м (стандартный выход)

150 м (стандарт)

Эта машина интегрирована в аналоговые точки ввода

2

Аналоговый Входной байт

Одноконтурный

Диапазон напряжения

± 10 В

Формат данных, полный диапазон

-От 32000 до + 32000

Входное сопротивление постоянного тока

> 20 кОм

Максимальное входное напряжение

30 В постоянного тока

Коэффициент разрешения

11 бит, добавьте 1 бит знака

LSB

4.88мв

Изоляция

Нет

Худший чехол, 0oC-55oC

± 2.5% от полной шкалы

Типичный, 25oC

± 1.0% от полной шкалы

Повторяющийся

± 0.05% от полной шкалы

Аналоговое-цифровое Время преобразования

125 мс

Тип преобразования

SigmaDelta

Шаг ответа

Максимум 250 мс

Подавление шума

-20 дБ при 50 Гц

Эта машина является интегрированной аналоговой выходной точкой

1

Диапазон напряжения

0-10 в

Диапазон тока

0-20 мА

Формат данных, полный диапазон

От 0 до + 32000

Разрешение, полный диапазон

12

Напряжение

2,44 мВ

Ток

4.88uA

Точность

Нет

Худший чехол, 0oC-55oC

± 2% от полной шкалы

Типичный, 25oC

± 3% от полной шкалы

Повторяющийся

± 1% от полной шкалы

Время сборки

Выходное напряжение

<50us

Ток на выходе

<100us

Максимальный выходной драйвер
