DDCSV2/4 осевой 4 канальный контроллер движения/шаговый двигатель и

DDCSV2/4 осевой 4 канальный контроллер движения/шаговый двигатель и

Самая высокая500 KИмпульсный выход управления шаговым двигателем, подходит для большинства потребностей системы станков, полностью автономное управление без компьютера, u-диск работает с кодом G, может быть выбран 4-осевой 3-осевой. Поддержка стандартного ручного импульса.

Добро пожаловать в эру гравировального Станка под управлением компьютера!

1,1 Описание товара

Feisite NC внимание NC промышленности в течение 10 лет, специализируется на различных высокого качества, высокая надежность систем ЧПУ исследований, разработки и производства. Может производить широко используемый бесщеточный привод прямого тока, привод шагового двигателя, одноосный до 6-осевой системы ЧПУ.

DDCSV2-это 4-осевой контроллер движения 4, который разрабатывается через 4 года исследований и разработок; Каждый цикл контроля положения 4 мс, высокая точность управления. Самый высокий Пульс с одним выходом составляет 500 кГц, а ширина импульса регулируется. Поддержка общего шагового двигателя и серводвигателя.

Система цифрового управления DDCSV2 использует систему ARM + FPGA design framework, ARM для завершения анализа интерфейса и кода man-machine, FPGA завершит базовый алгоритм и часть управления генерацией импульсов. Разумный дизайн, надежный контроль, удобная эксплуатация.

Макет панели DDCSV2 является разумным, 17 клавиш для завершения общей автономной работы, поддержка для общего назначения совместима с FANUC G.

В этом руководстве Представлен метод работы DDCSV1, станка и процедура работы станка. С помощью большого количества иллюстраций и примеров использования DDCSV1 можно научиться использовать более быструю систему ЧПУ.

1,2 параметры производительности продукта

• Обычный цифровой входной интерфейс 16-circuitoptocoupler муфта изоляции;

• Обычный цифровой входной интерфейс 3-контурной оптопары изоляции муфты;

• Выходной интерфейс шпинделя 0-10 В с аналоговым количеством (может быть
  Модифицировано как PWM выход);

• Поддержка управления шаговым двигателем с 4 осями, высочайший контроль импульсного выхода
  Одна ось 500 кГц;

• Мастер управления ARM9;

• Чип основного алгоритма FPGA;

• 4,3-дюймовый TFT экран, разрешение 480*272;

• 17 рабочих клавиш (один запасной ключ, без определения);

• Основное контрольное оборудование для входного питания 18-32 В, емкость тока не ниже 0,5a

• Поддержка USB флэш-диска для чтения кода G, и размер G codefile не имеет
  Требования;

• Быть оснащен портом MPG и поддержкой цифрового дисплея MPG, а также поддержкой
  Общий MPG на рынке;

• Поддержка клавиши панели с одноосным ручным управлением, ручным шагом и
  Контактирование;

• Поддержка работы, чтобы быстро определить положение бега;

• Поддержка нескольких систем координат (с автоматической функцией сохранения в случае
  Отключения питания);

• Поддержка функции сохранения данных автоматически после отключения питания (нажмите
  Запуск для автоматического сохранения данных в операции, автоматическое сохранение данных
  После отключения питания)
• Обратите внимание:
• 1, автономная система, запуск U диска G кода, без компьютера, без другого контрольного оборудования 2, Управление 4 шагового двигателя 3, с 15 входным интерфейсом, включая ограничительную остановку и другие функции, чтобы поддерживать непрерывную резьбу точки останова 4, с 4 программируемыми выходными интерфейсами, включая водяное охлаждение, аэрозольное охлаждение и другие контролируемые периферийные устройства. 5. Двойной режим регулировки скорости вращения шпинделя VSO (0-10 в). 6. Независимое программное обеспечение системы проектирования. 7, интерфейс USB, поддержка общей системы u-диска. 8, DCDC электрическая изоляция 10, самый высокий 500 K шаговый двигатель управления импульсный выход, подходит для большинства потребностей системы станков. 11: Поддержка стандартного ручного импульса, управление ощущением похоже на скручивающееся положение двигателя 12: поддержка стандартной системы G кода, совместима с FANUC 13: Встроенная конструкция корпуса, легко устанавливается на любую панель шкафа. 14: интегрированная система стабильности источника питания, может бороться с электромагнитными помехами двигателя шпинделя. 15: высокоскоростной чип выходного интерфейса, обеспечивает достаточный ток и импульсный сигнал частоты. 16: LPC промышленный чип управления, улучшает стабильность системы.

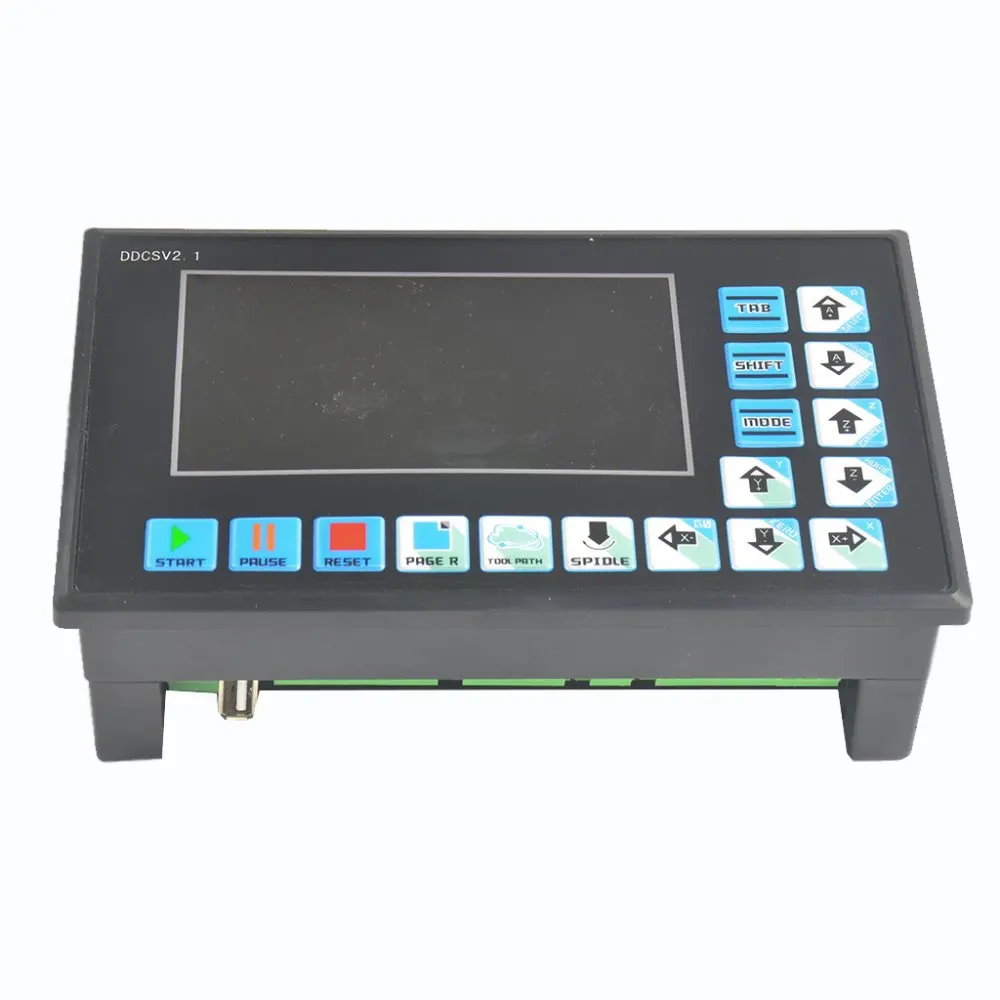

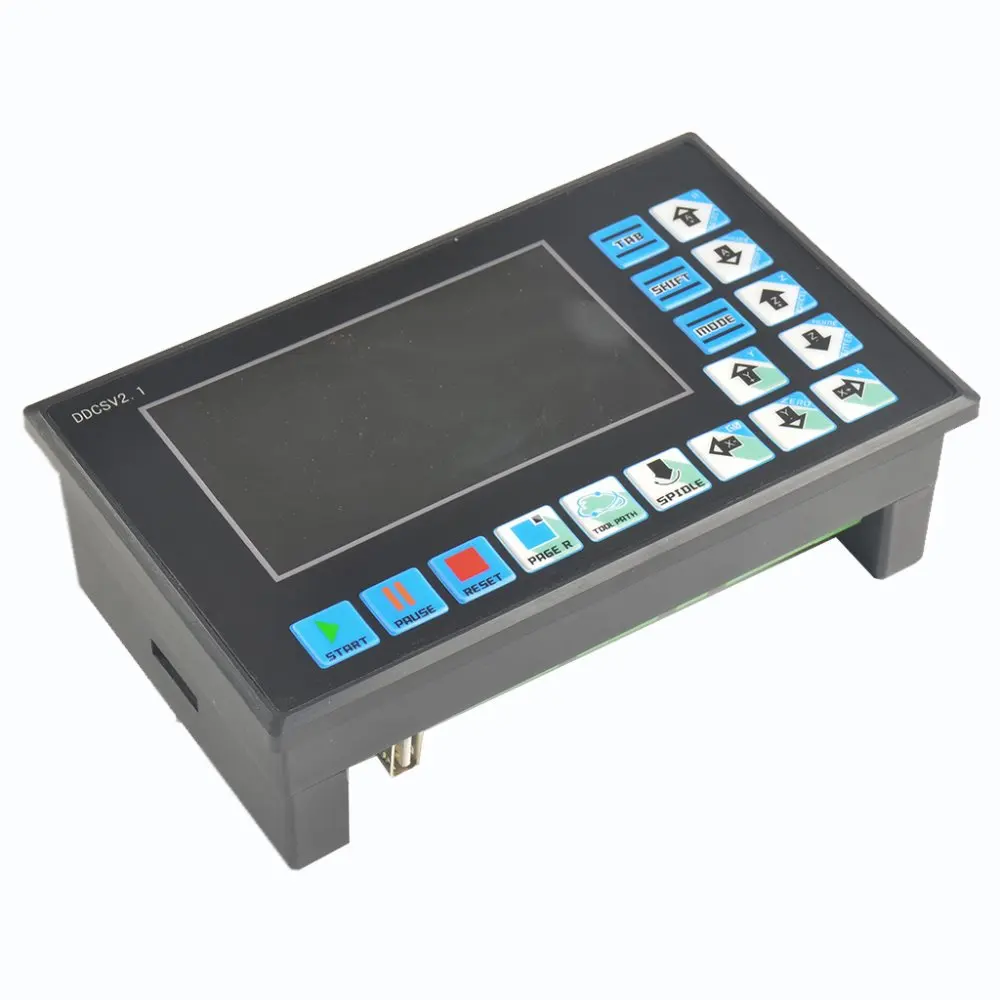

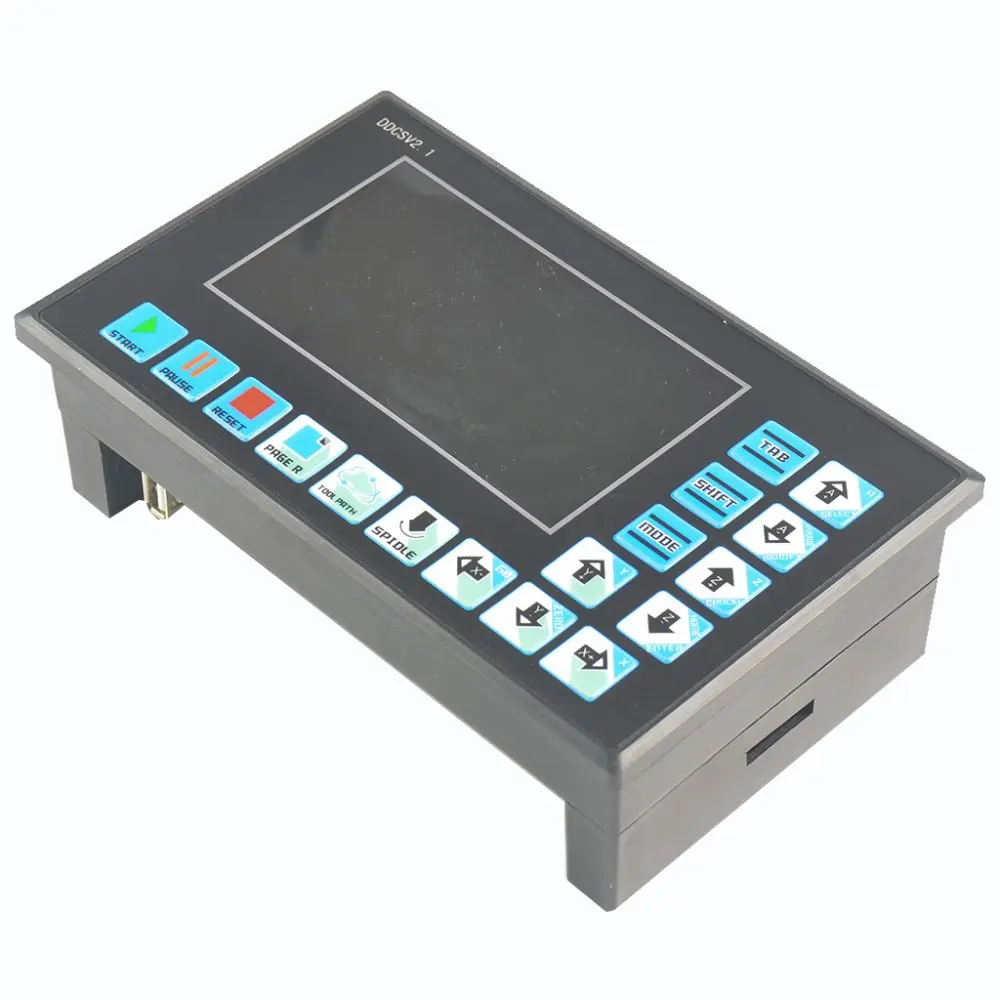

1,3 внешний вид и Размеры изделия

DDCSV2.1 с использованием встроенной структуры корпуса, может сделать квадратное отверстие в шкафу, и устройство встроено с квадратным отверстием, изнутри с 2 блокировочным механизмом может быть устройство зафиксировано на шкафу, удобная установка. Внешний вид продукта, размер диаграммы 1-1 и рисунок 1-2.

Размер панели продукта 163 мм * 102 мм * 5 мм;

Основной корпус размером 156 мм * 93 мм * 45 мм;

Размер шкафа 156 мм * 93 мм.

Презентация: 8G, высокопроизводительный u-диск, адаптер питания.

Примечание:Для облегчения таможенного оформления, пожалуйста, оставьте сообщение, чтобы декларировать стоимость, если не инструкции будут завершены в соответствии с ценой продажи.Спасибо вам
