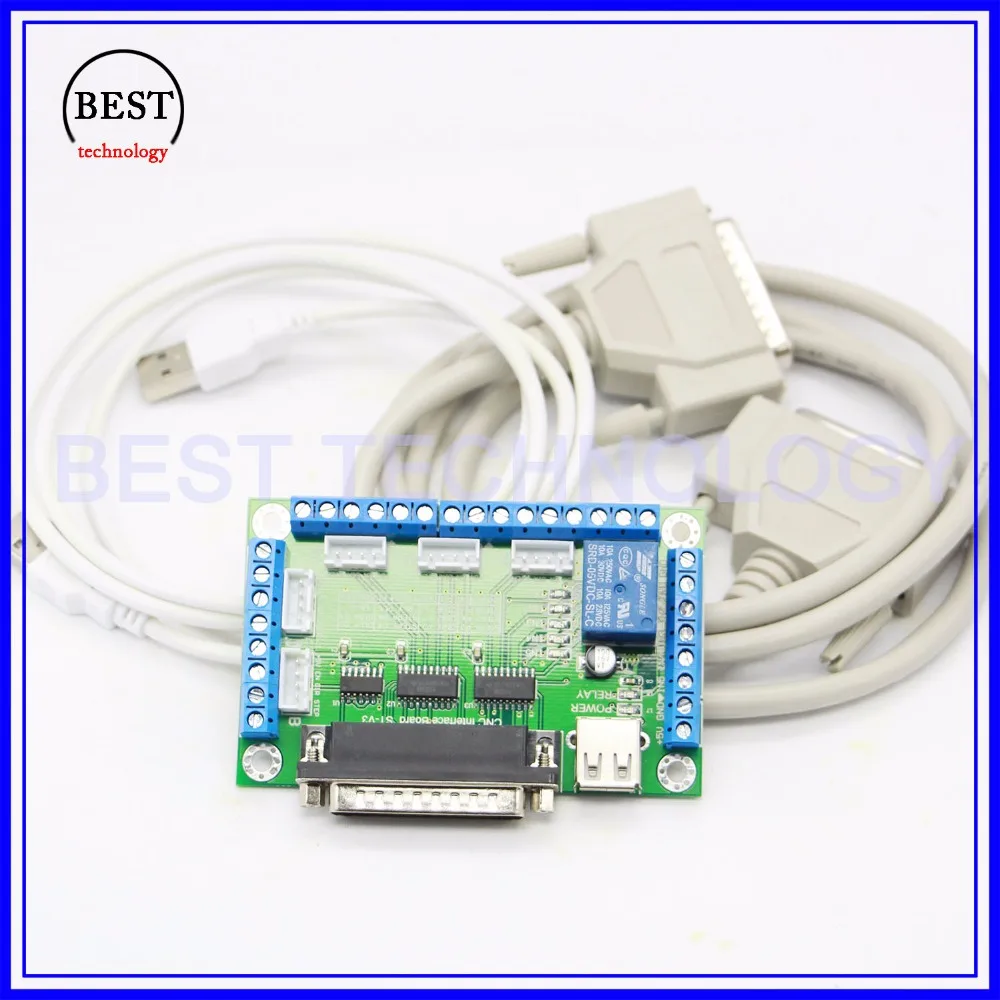

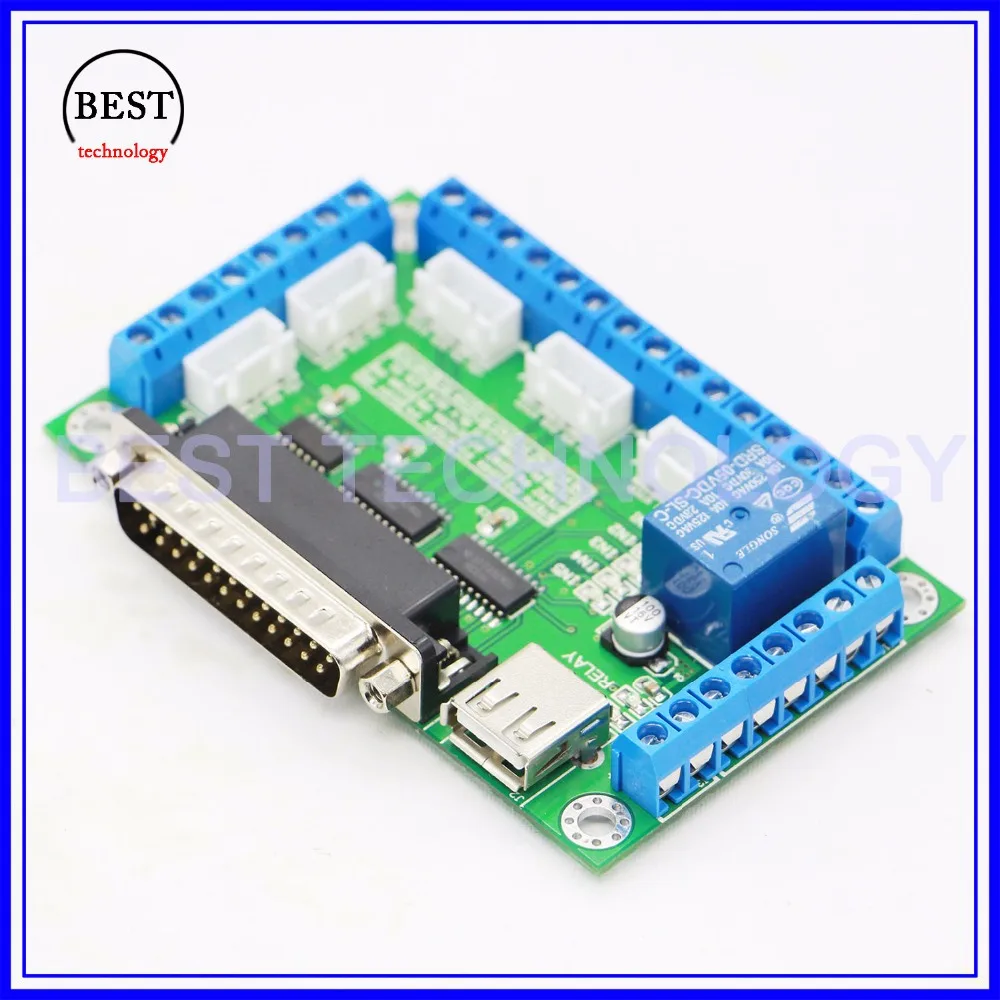

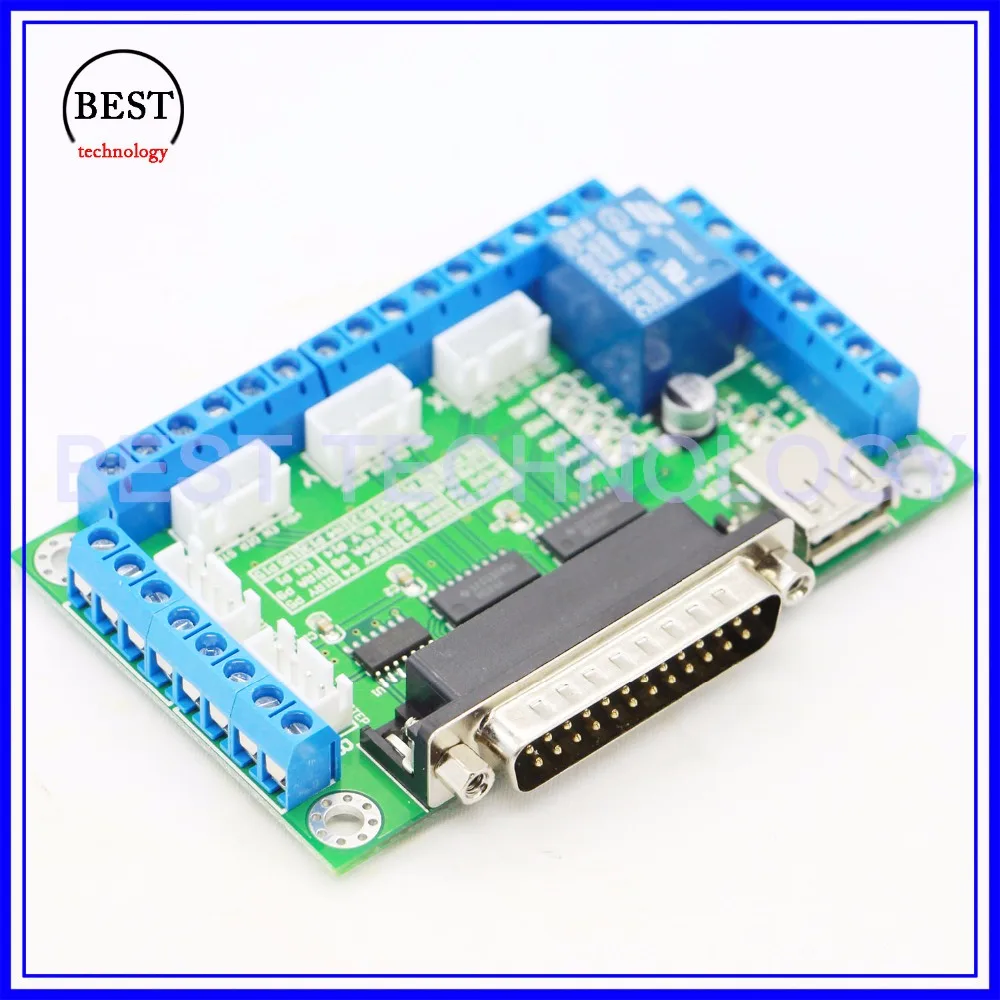

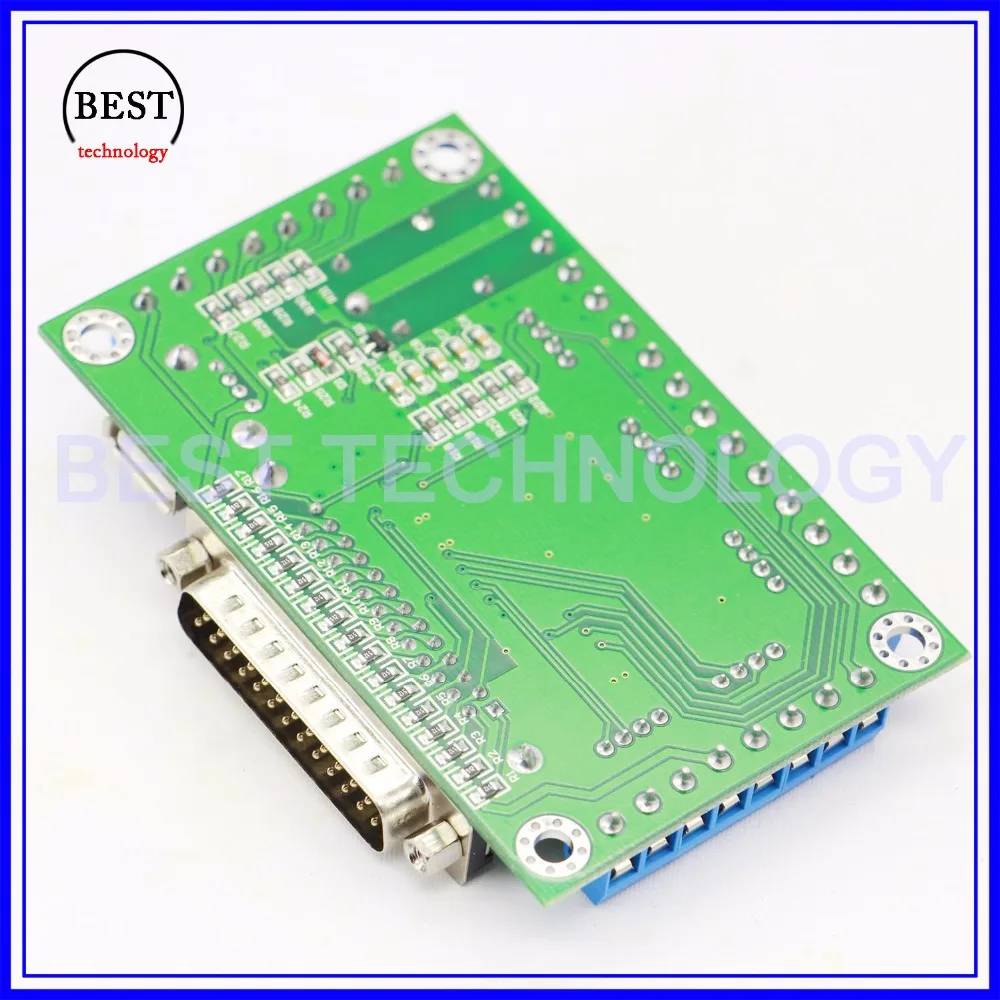

Фрезерный станок с ЧПУ 5 осевой контроллер для фрезерного станка плата адаптера

Фрезерный станок с ЧПУ 5 осевой контроллер для фрезерного станка плата адаптера

(1 шт.); 5 оси Интерфейс коммутационная плата

(1 шт.); Параллельный кабель

(1 шт.); USB кабель

Описание:

• Поддержка MACH3 программное обеспечение;



• Ведет все параллельные передачи данных все 12 выходных контактов, который может управлять пять Драйвер шагового двигателя;



• С распределительный щит на 5 входной интерфейс, вы можете получить доступ к концевой выключатель и переключатель аварийной остановки, сброса на нож и т. д.;



• 5 светодиоды индикации состояния входы имеют вход;



• 12A с способ реле контроля, как правило, открытые, нормально закрытый-это приводит, дружественный проводки;



• Источника питания с выходом 5V USB источника питания или внешнего источника питания, легко добраться до внешнего источника питания;



• Внешний жесткий диск включается усиление сигнала, фильтрация, совершенствование обработки;



• Импульсный сигнал направления для формовки, грузоподъемность, скорость передачи данных до 10 Мбит/с;



• Выход шпильки с расширения интерфейса, вы можете использовать 2,54 мм штырьковые наконечники или 2,54 mmxh сиденье

25-pin параллельный порт управления определяется следующим образом:

• PIN1 EN: включить контроль сигнала

• PIN2 STEPX : A (1st ось) импульсный сигнал

• PIN3 dirx: A (1st оси) направление сигнала

• PIN4 STEPX : B (2nd ось) импульсный сигнал

• PIN5 dirx: B (2nd оси) направление сигнала

• PIN6 STEPX : C (3rd ось) импульсный сигнал

• PIN7 dirx: C (3rd оси) направление сигнала

• PIN8 STEPX : D (4th ось) импульсный сигнал

• PIN9 dirx: D (4th оси) направление сигнала

• PIN10 IN1: входной порт 1

• PIN11 IN1: входной порт 2

• PIN12 IN3: входной порт 3

• PIN13 IN4: входной порт 4

• PIN14 е: реле контроля порт

• PIN15 LIMIT5: входной порт 5

• PIN16 STEPX : E (5th ось) импульсный сигнал

• PIN17 dirx: E (5th оси) направление сигнала

• PIN18-25 Заземление: дорожный сигнал

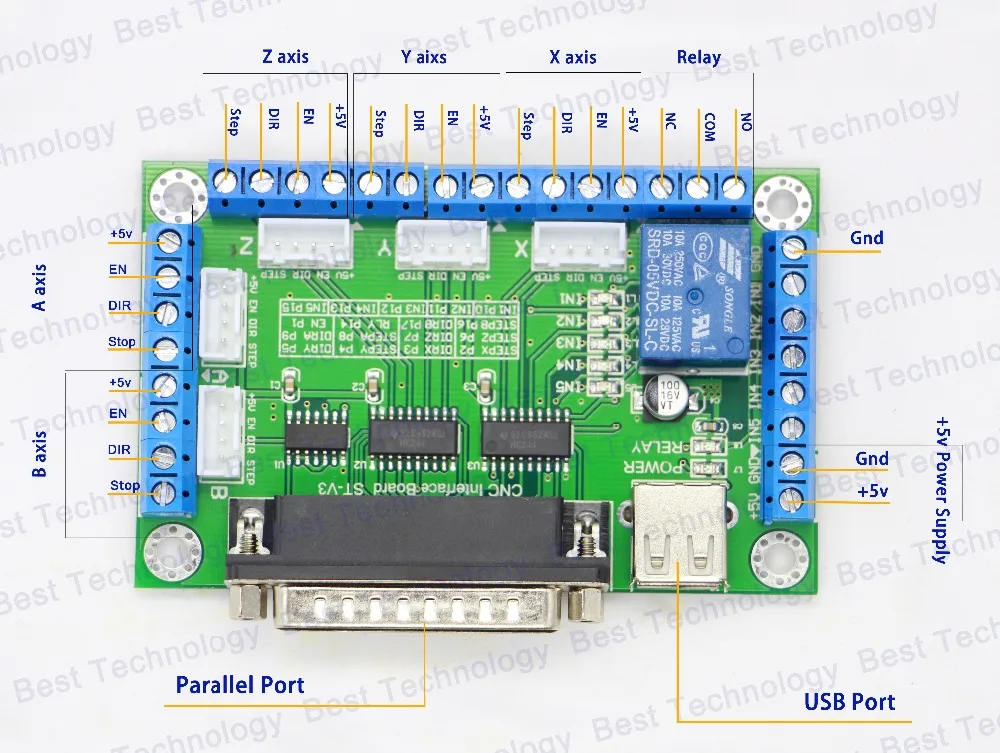

Терминал Описание:

• Параллельный порт: Подключение дБ 25PIN коммуникационный порт разной цветопередачи компьютерных.

• USP порт: подключение USB в computerto питания 5V питания.

• + 5V: Подключение устройств с 5v питания из-за рубежа.

• Заземление: Подключение GND из-за рубежа, GND с USB портом для зарядки.

• IN5: снаружи ограниченное входной порт, подтягивающий и индикация низкой мощности светильник в нем.

• IN4: снаружи ограниченное входной порт, подтягивающий и индикация низкой мощности светильник в нем.

• IN3: снаружи ограниченное входной порт, подтягивающий и индикация низкой мощности светильник в нем.

• IN2: снаружи ограниченное входной порт, подтягивающий и индикация низкой мощности светильник в нем.

• IN1: снаружи ограниченное входной порт, подтягивающий и индикация низкой мощности светильник в нем.

• NO: нормально разомкнутый соединение, когда P14-низкий уровень мощности, он соединяется с COM.

• COM: общий порт для реле.

• NC: нормально отключенный соединение, когда P14-низкий уровень мощности, он не подключается с COM.

• + 5В: 5V Выходной порт, подключениеАнод анода в драйвер.

• EN: включить порт вывода, TTL мощность уровню стандарта.

• Папок направлении выходной порт, TTL мощность уровню стандарта.

• Шаг: импульсный выход порт, TTL мощность уровню стандарта.

Меры предосторожности во время использования:

• Применение окружающей среды, которые должны быть приняты для того, чтобы избежать масла, пыли и агрессивных газов.

• Обратите внимание на то, что диск хорошую вентиляцию.

• Поскольку приводная пластина не герметичен, пожалуйста, будьте осторожны, чтобы не упасть в металлической стружки и пыли, которые приводят к короткому замыканию.

• Подключите питание, мы должны обратить внимание на то, чтобы увидеть положительный и отрицательный знак, таким образом, положительный и отрицательный выбор неправильной сгорел привод.

• Определите соединение перед оформлением заказа Испытание силы.
