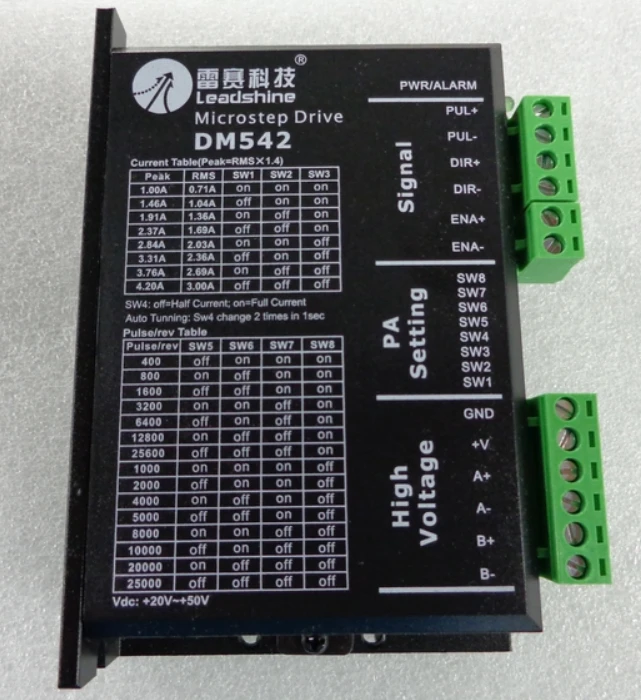

Контроллер шагового двигателя DM542 Leadshine 2-фазный цифровой драйвер макс. 18-48 В

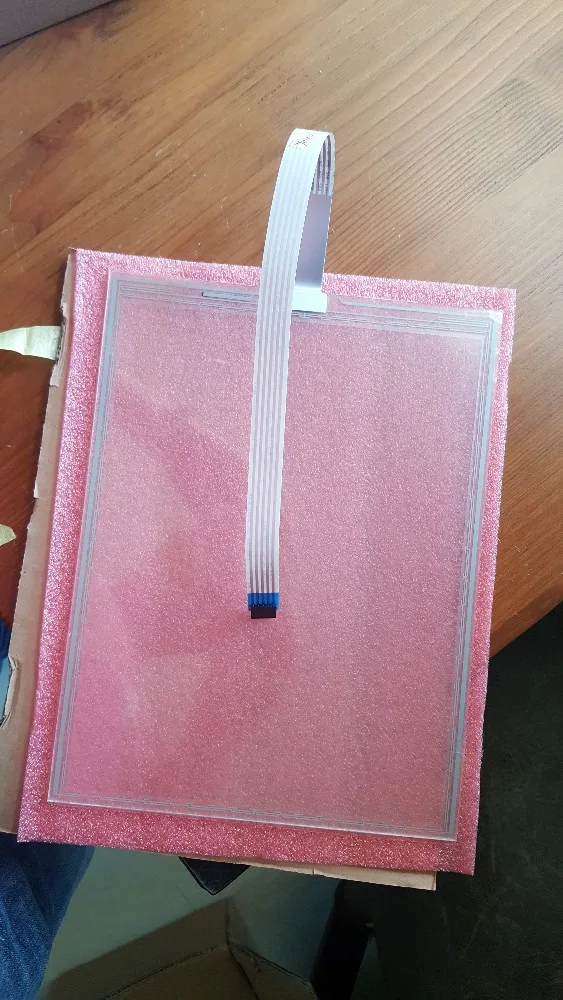

Новый сенсорный экран 278x212 мм 278*212 278 X 212 5 проводов | Обустройство дома
7 430,86 руб.

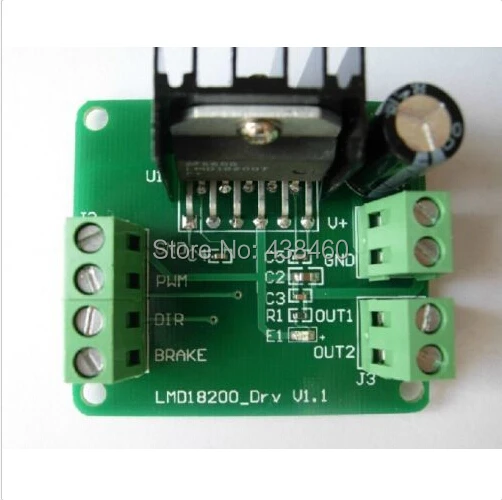

PWM модуль драйвера двигателя с регулируемой скоростью LMD18200T 3A для проекта Arduino Robot
990,03 руб.
Характеристики
Бесплатная доставка Новый Leadshine DM556 2-фазный цифровой шаговый привод работа 36-60 В
История изменения цены
*Текущая стоимость 4 428,49 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jul-22-2026 | 5269.19 руб. | 5532.48 руб. | 5400.5 руб. |
| Jun-22-2026 | 5225.45 руб. | 5486.11 руб. | 5355.5 руб. |
| May-22-2026 | 4384.5 руб. | 4603.71 руб. | 4493.5 руб. |
| Apr-22-2026 | 5136.39 руб. | 5393.66 руб. | 5264.5 руб. |
| Mar-22-2026 | 4472.62 руб. | 4696.72 руб. | 4584 руб. |
| Feb-22-2026 | 5048.21 руб. | 5300.54 руб. | 5174 руб. |
| Jan-22-2026 | 5004.10 руб. | 5254.22 руб. | 5129 руб. |
| Dec-22-2025 | 4959.9 руб. | 5207.61 руб. | 5083 руб. |
| Nov-22-2025 | 4915.6 руб. | 5161.39 руб. | 5038 руб. |
Описание товара
Бесплатная доставка Новый Leadshine DM556 2-фазный цифровой шаговый привод работа 36-60 В постоянного тока 2.1A до 5.6A для сопутствующих продуктов NEMA23 мотор и NEMA34 мотор
Особенности :
- Анти-резонансный, обеспечивает оптимальный крутящий момент и нестабильность среднего диапазона
- Автотест двигателя и технология автоматической настройки параметров, предлагает оптимальные ответы с различными двигателями
- Мульти-шаговый позволяет низкому входу шага разрешения производить более высокий микрошаговый выход для гладкой производительности системы
- Программируемые разрешения Microstep, от полного шага до 102400 шагов/оборотов
- Напряжение питания до + 50 В постоянного тока
- Выходной ток программируемый, от 0.5A до 5.6A
- Частота импульсного ввода до 200 кГц
- TTL совместимый и оптически изолированный вход
- Автоматическое снижение холостого тока
- Подходит для двухфазных и 4-фазных двигателей
- Поддержка режимов PUL/DIR и CW/CCW
- Защита от перенапряжения, перегрузки по току, фазовых ошибок
Введение:
DM556 является универсальным полностью цифровым шаговым диском на основе DSP с усовершенствованным алгоритмом управления. DM556-это новое поколение цифровых шаговых контроллеров. Он приносит уникальный уровень гладкости системы, обеспечивая оптимальный крутящий момент и устраняет нестабильность среднего диапазона. Технология автоматической настройки двигателя и параметров обеспечивает оптимальные отклики с различными двигателями и простоту в использовании. Приводные двигатели могут работать с гораздо меньшим шумом, более низким нагревом, плавным движением, чем большинство приводов на рынках. Его уникальные особенности делают DM556 идеальным решением для приложений, которые требуют низкой скорости гладкости.
По сравнению с DM432C, более широкий диапазон входного напряжения и выходного тока делает DM556 может управлять гораздо больше двигателей, чем DM432C. Более того, благодаря более высокой производительности DSP приводные двигатели могут достигать гораздо более высокой скорости (выше 3000 об/мин), чем у DM432C, предлагая сервоподобные характеристики.
Характеристики:
1. Общие
Электрические характеристики (Tj= 25ОC/77ОF)
Параметры | DM556 | |||
Мин | Типичный | Макс. | Блок | |
Выходной ток | 0,5 | - | 5,6 (4,0 RMS) | A |
Напряжение питания | + 20 | - | + 50 | VDC |
Ток логического сигнала | 7 | 10 | 16 | Ма |
Частота импульсного ввода | 0 | - | 200 | КГц |
Сопротивление изоляции | 500 | Mohm | ||
2 конфигурации соединителя:
Конфигурации разъема P1
Функция штыря | Подробная информация |
Пул + | Импульсный сигнал:В режиме одного импульса (импульса/направления), этот вход представляет импульсный сигнал, каждый восходящий или падающий край активный (программное обеспечение настраивается); 4-5 в при PUL-HIGH, 0-0,5 В при PUL-LOW. В двойном импульсном режиме (импульсный/импульсный), этот вход представляет по часовой стрелке (CW) пульс, активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного отклика ширина импульса должна быть больше 2,5 & micro; s. Серии подключения резисторов для ограничения тока, когда + 12 В или + 24 В используется. Такие же, как сигналы DIR и ENA. |
PUL- | |
DIR + | Сигнал DIR:В одноимпульсном режиме этот сигнал имеет низковольтные/высоковольтные уровни, представляющие два направления вращения двигателя; в двухимпульсном режиме (программное обеспечение настраивается), этот сигнал-импульсный счетчик часов (CCW), активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного ответа на движение Сигнал DIR должен быть впереди PUL сигнала по крайней мере 5 & micro; s. 4-5 в при DIR-HIGH, 0-0,5 В при DIR-LOW. Обратите внимание, что направление вращения также связано с сочетанием проводки с двигателем. Обмен соединением двух проводов для катушки к приводу обратит направление движения. |
DIR- | |
Эна + | Включение сигнала:Этот сигнал используется для включения/отключения накопителя. Высокий уровень (сигнал управления NPN, PNP и дифференциальные сигналы управления, напротив, а именно низкий уровень для включения.) для включения привода и низкий уровень для отключения привода. Обычно слеваНе подключен (включен). |
Эна- |
Конфигурации разъема P2
Функция штыря | Подробная информация |
+ Vdc | Источник питания, 20 ~ 50 В постоянного тока, включая колебания напряжения и EMF напряжения. |
GND | Мощность заземления. |
A +, A- | Фаза двигателя A |
B +, B- | Фаза двигателя B |
3 микрошаг и ток:
Выбор разрешения микрошага и выходной ток привода
Микроступенчатые разрешения и выходной ток программируются, первый может быть установлен от полного шага до 102400 шагов/оборотов, а последний может быть установлен от 0,5a до 5,6a.
Однако, если он не находится в настроенном по режиме, этот диск использует 8-битный DIP-переключатель для установки разрешения микрошага и рабочего тока двигателя, как показано ниже:
Выбор разрешения микрошага
Если он не находится в настроенном по режиме, разрешение microstep устанавливается SW5, 6, 7, 8 DIP-переключателя, как показано в следующей таблице:
| Микрошаг | Шаги/rev. (для двигателя 1.8o) | SW5 | SW6 | SW7 | SW8 |
От 1 до 512 | По умолчанию/настроено программное обеспечение | На | На | На | На |
2 | 400 | Скидка | На | На | На |
4 | 800 | На | Скидка | На | На |
8 | 1600 | Скидка | Скидка | На | На |
16 | 3200 | На | На | Скидка | На |
32 | 6400 | Скидка | На | Скидка | На |
64 | 12800 | На | Скидка | Скидка | На |
128 | 25600 | Скидка | Скидка | Скидка | На |
5 | 1000 | На | На | На | Скидка |
10 | 2000 | Скидка | На | На | Скидка |
20 | 4000 | На | Скидка | На | Скидка |
25 | 5000 | Скидка | Скидка | На | Скидка |
40 | 8000 | На | На | Скидка | Скидка |
50 | 10000 | Скидка | На | Скидка | Скидка |
100 | 20000 | На | Скидка | Скидка | Скидка |
125 | 25000 | Скидка | Скидка | Скидка | Скидка |
Настройки тока
Если он не находится в настроенном по режиме, первые три бит (SW1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите параметры, Наиболее близкие к требуемому току вашего двигателя.
| Пиковый ток | Ток RMS | SW1 | SW2 | SW3 |
По умолчанию/настроено программное обеспечение (от 0,5 до 5,6a) | Скидка | Скидка | Скидка | |
2.1A | 1.5A | На | Скидка | Скидка |
2.7A | 1.9A | Скидка | На | Скидка |
3.2A | 2.3A | На | На | Скидка |
3.8A | 2.7A | Скидка | Скидка | На |
4.3A | 3.1A | На | Скидка | На |
4.9A | 3.5A | Скидка | На | На |
5.6A | 4.0A | На | На | На |
Примечание:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем Настройка динамического тока, особенно в условиях высокой скорости.
Типичное Соединение:
Механические характеристики (единица измерения: мм [дюйм]):
