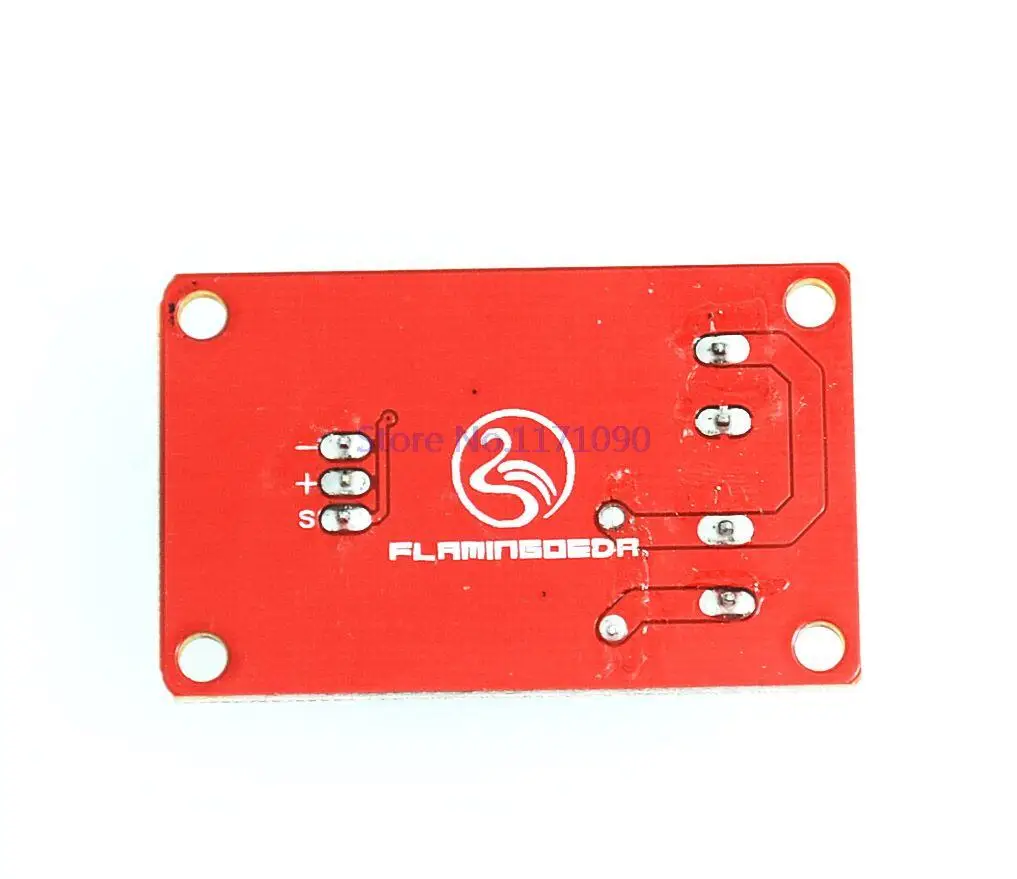

5 шт./лот FORArduino 1 способ IRF540 модуль переключатель MOSFET moduleo|switch|switch speedswitch pcb |

5 шт./лот FORArduino 1 способ IRF540 модуль переключатель MOSFET moduleo|switch|switch speedswitch pcb |

MOSFET-это электронное устройство, обладающее отличными характеристиками переключения, и широко используется в требуемых электронных цепях переключателей, таких как Импульсные блоки питания и приводы двигателя, а также затемнение освещения. Реле очень хорошо, другой модуль имеет характеристики переключения, но потому что принцип работы реле, как правило, достигается механическим контактом ВКЛ и ВЫКЛ целей, что неминуемо приводит к очень короткому времени под переключателем, реле ситуация не работает, Другой Баба звук, когда контактный переключатель в некоторых случаях более раздражает вещь. Применение этот модуль электронные строительные блоки с релейный модуль 4 IRF540 MOSFET переключатели Применение один и тот же, но изменить порядок оригиналу четыре. Применение ссылка релейный модуль 4-полюсным выключателем IRF540 MOSFET модули: Мы разработали этот четыре переключателя MOSFET, которые могут обеспечить до 4 комплектов электронных выключателей, были использованы для управления различными кубики. Работает MOSFET, электронные строительные блоки могут быть использованы для контроля цепи постоянного тока, например светодиодный экран постоянного тока и т. д., не подходят для управления цепи переменного тока. Концевой выключатель может использоваться для управления контуром MOSFET 100 V/33A DC, но управление не менее минимального напряжения постоянного тока предложение 9 V. На цепи, соединенной на одном конце соединения, немного больше контролируется некоторые проблемы. 12 V для того чтобы контролировать светодиодный свет, например, в первую очередь к положительному (+) и отрицательного (-) подключен между блоком питания; То берите положительный светодиодный свет с модуль подключен к положительному (+) и отрицательный светодиодный свет с подключением к коммутатору 1 (S1); Если у вас есть другие светодиодный свет с нужно контролировать, один и тот же светодиодный свет с только положительные катодный модуль подключается к (+) и отрицательный светодиодный свет полосы в свою очередь подключены к коммутатору 2 (S2), 3 (S3), 4 (S4); Терминал управления проводом намного проще, нам нужен только кабель датчика, соответствующий порт управления и релейный модуль датчика расширительной платы подключен, вы можете контролировать их через релейный модуль 12 В светодиодный свет. Эксперименте, мы подобрали два светодиодный свет. Тестовый код: Int s1Pin = 6;Int s2Pin = 7; Настройка void () {PinMode (s1Pin, выход);PinMode (s2Pin, выход);} Void loop () {Int i;  DigitalWrite (s1Pin, HIGH);DigitalWrite (s2Pin, HIGH);Задержка (500); DigitalWrite (s1Pin, LOW);DigitalWrite (s2Pin, LOW);Задержка (500);  Для (i = 0; i <10; i + +) {DigitalWrite (s1Pin, HIGH);Задержка (500);DigitalWrite (s1Pin, LOW);Задержка (500);  }  Для (i = 0; i <100; i + +) {DigitalWrite (s2Pin, HIGH);Задержка (50);DigitalWrite (s2Pin, LOW);Задержка (50);  }}
