Бесплатная доставка плата DSP2812 00IC TOP2812 TMS320F2812 обучающая набор DSP|dsp development kit|kit kitskit

---

120 $/за штуку Бесплатная доставка

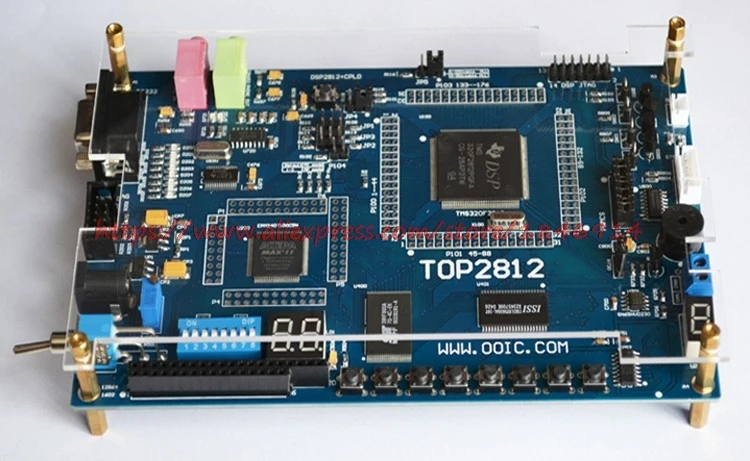

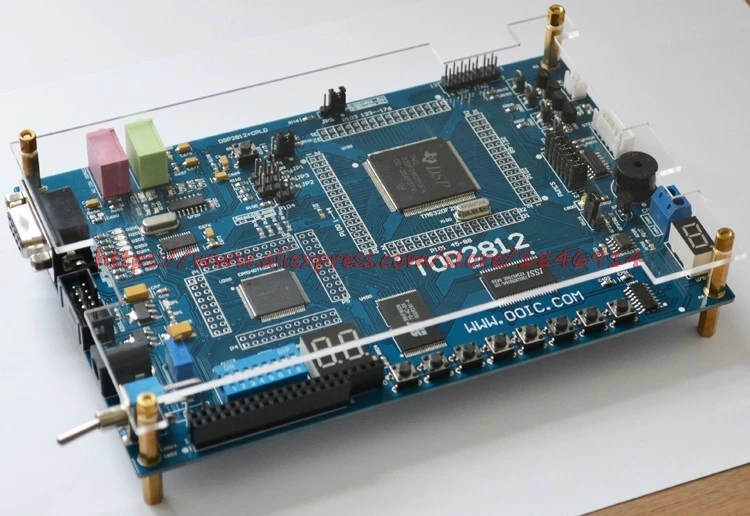

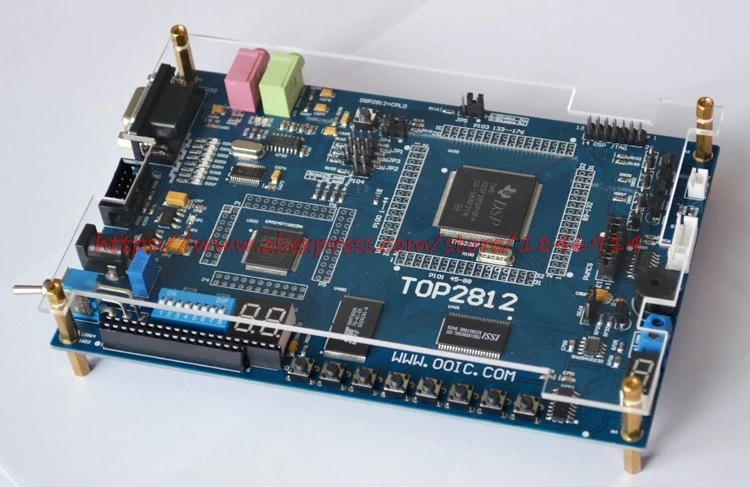

Обзор продукта 1,1 введение TOP2812 development board основана на TMS320F2812 DSP и EPM240T100C5 CPLD две платформы разработки для обучения и. 1, с более чем 20 экспериментальными проектами, предоставляя полные схемы, код и общий внешний интерфейс, можно использовать в качестве отдельных лиц, компаний, вузов и научно-исследовательских учреждений для начинающих обучения и обучения инструменту. 2, в то же время, из управляемых сигналов и CPLD DSP все 80 сигналов ввода/вывода, может использоваться как две платформы разработки. 3. Аппаратная конструкция платы полностью учитывает факторы EMC, EMI и охлаждения, установки, максимально возможные подключения всех интерфейсов, таким образом, он также может быть использован в качестве функциональной платы, встроенной непосредственно для пользователей продуктов, сократить цикл разработки продукта пользователя.

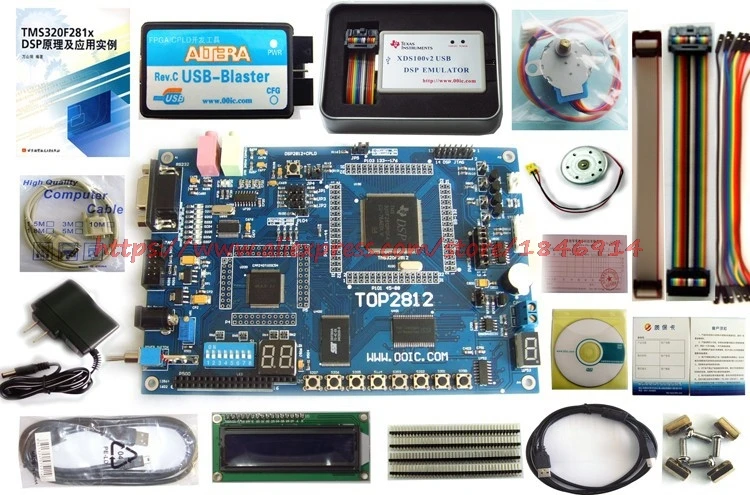

. 2 упаковочный лист (основной) 1. TOP2812 Совет по развитию; 2, XDS100 USB2.0 симулятор (DSP симулятор) 3, 5 В DC Регулируемый источник питания; 4, USB-BLASTER загрузить a; (CPLD скачать) 5, серийная прямая линия; 6, 1602 ЖК-модуль; 7, двигатель постоянного тока; 8, шаговый двигатель; 9, DuPont line ten; 10, 2*40 Двойная игла четыре корня; 11, 14pin JTAG линия из двух; 12, кабель USB2.0; 13. Пользовательский диск DVD; 14, DSP значение обучения CD DVD; 15, прозрачная пластина из стекла и органической меди   1,3 системные ресурсы • DSP процессор TMS320F2812, 32 bit с точечной высокоскоростной цифровой процессор, самая высокая частота 150 м; • Встроенный чип 128K * 16 FLASH, программист может легко высушить пользовательскую программу, флэш-шифрование; • Встроенный чип 18K * 16 бит SRAM; • Встроенный 4K * 16 загрузочный ROM; • Встроенный чип 1K * 16 OTP ROM; • Расширенный 256K * 16 SRAM, IS61LV25616; • Расширенная вспышка 512K * 16 бит, SST39VF800, удобная для пользователя для записи больших программ; • CPLD использует ALTERA MAXII серии EPM240T100C5N (эквивалент 8650 CPLD, емкость составляет два раза, Ранняя Максимальная серия и может быть сожжена как минимум 100000 раз), доступный для интерфейса загрузки, пользователи могут написать свой собственный код; • 2 8 сегмент цифровой светодиодной лампой; При этом может составлять 1 бит цифровой светодиодной лампой для использования с DSP, еще 2 цифровой трубки для использования CPLD; • Обеспечивает 8 светодиодный световой трубки, удобную индикацию состояния; • Обеспечивает 8 независимых кнопок; • 1 зуммер; • Обеспечивает 1 8 бит код коммутатора; • Обеспечивает Сброс цепи, обеспечивает надежный сброс, Независимая кнопка сброса, ручной сброс; • Обеспечивает 1 интерфейс RS232, может быть подключен к ПК эксперименту; • Обеспечивает 1 интерфейс CAN2.0, удобный для пользователя в сети; • Обеспечивает 16 каналов входного интерфейса AD (входной диапазон 0 ~ 3 В); • Обеспечивает разъем для наушников, может легко реализовать функцию воспроизведения; • Обеспечивает разъем для микрофона, может быть удобной функцией записи; • Предоставьте 12864 китайский Графический ЖК-дисплей; • Обеспечивает 1602 символов ЖК-интерфейса; • Обеспечивает интерфейс управления двигателем постоянного тока, анти; • Обеспечивает интерфейс управления шаговым двигателем, анти; • Обеспечивает 6 PWM выходной интерфейс; • Открываются шины, линии передачи данных, адресные линии, линии управления, специальные функциональные контакты, в два раза более удобные для пользователя; • Источник питания, непосредственно поставляемый внешним источником питания, более стабильный и надежный; • Обеспечивает высококачественный независимый выключатель питания, управление питанием, удобную работу; • Обеспечивает четыре фиксированных отверстия, удобную для пользователя установку; • Физический размер: 17*11 см; 1,4 расширенный интерфейс DSP автобуса AD, да, EVA, EVB, PWM и все другие контакты, 4 32 контактный интерфейс, pin шаг 2,54 мм, пользователи могут самостоятельно расширить использования; Все 80 I/O • CPLD порт через 4 Интерфейс Все зацепки, pin шаг 2,54 мм; DSP JTAG интерфейс, IEEE 1149,1 отвечающих требованиям, в том числе шестой ножного воздушного, pin шаг 2,54 мм, может использоваться в сочетании с рынком для всех стандартный интерфейс JTAG симулятор; CPLD, стандарт интерфейса JTAG, анти-штепсельная вилка, может быть подключен к ByteBlasterII или USB-Blaster Кабель для загрузки; • Пресс-форма-6 PWM интерфейс удаление зубного камня, расстояние между шпильки 2,54 мм; • Двигатель постоянного тока интерфейс удаление зубного камня, расстояние между шпильки 2,54 мм; • Шаговый двигатель интерфейс удаление зубного камня, расстояние между шпильки 2,54 мм; • 12864 китайский Графический ЖК-дисплей интерфейса удаление зубного камня, 20 жил (сиденье, pin шаг 2,54 мм; • 1602 персонажей ЖК-дисплей интерфейс удаление зубного камня, 16 core сиденье, pin шаг 2,54 мм; • 1 разъем для наушников (зеленый); • 1 разъем для микрофона (розовый); • Разъем интерфейса шины CAN2.0, 2 синих терминала, расстояние 5,08 мм; • Стандартный разъем порта DB9 RS232; • Внешний входной интерфейс питания постоянного тока 5 В; • DSP выбора режима джемпер и PLL включить выбор джемпер, 2,54 мм расстояние; Код 1,5 и экспериментальный проект Часть DSP В эксперименте 1, внутренний Таймер 0 marquee Experiment; Эксперимент 2 внутренний таймер 2 Переменный светильник вспышка эксперимент; В эксперименте 3, эксперимент EV event manager; Эксперимент 4 SPI цифровой дисплей трубки; Эксперимент 5 GPIO buzzer контроль эксперимента; Экспериментируйте с 6 внешними барами для чтения и записи; Экспериментируйте с 7 внешними тестами чтения и записи; Эксперимент с 8 кнопками управления экспериментом; Эксперимент 9 эксперимент с внешним контролем прерывания; В 10.ADC эксперимент; В 11.RS- 232 интерфейс эксперимент; Эксперимент по интерфейсу шины 12.CAN; Эксперимент 13 тест на аудиовыход; Эксперимент 14 экспериментов с управлением двигателем постоянного тока; Эксперимент 15 шаговый двигатель контроль эксперимент; Эксперимент 16,1602 персонажа ЖК-эксперимент; Эксперимент 17,12864 жидкокристаллический дисплей эксперимент; Эксперимент 18 Таймер 0 эксперимент прерывания Эксперимент 19 таймер 2 эксперимент прерывания Экспериментальный эксперимент с таймером 20.EV Эксперимент с выходной формой волны 21,pwm Экспериментальный эксперимент с приемопередатчиком данных 22.SPI Эксперимент 23 однотактный шаговый двигатель эксперимент В эксперименте 24, двойной четыре шагового двигателя эксперимент В эксперименте 25, эксперимент с восемью шаговыми двигателями В 26.FFT, эксперимент В 27.FIR, эксперимент В 28.IIR, эксперимент Эксперимент 29 алгоритм замыкания эксперимент В эксперименте 30, эксперимент с адаптивным фильтром FIRLMS Экспериментальный эксперимент 31. Сжигание вспышки Вышеуказанные экспериментальные проекты снабжены языковой версией с исходного кода и соответствующими примечаниями. Часть CPLD Эксперимент 1 эксперимент с переключением циферблата; Эксперимент 2 светильник водный эксперимент; Эксперимент 3,7 сегмент цифровой ламповый декодер; Эксперимент 4 делителя эксперимента; 5 клавиш для управления Светодиодный эксперимент; Эксперимент 6 динамический цифровой дисплей трубки; Экспериментируйте 7 встречных экспериментов; В эксперименте 8, эксперимент с контролем состояния машины; В эксперименте 9, сигнал тревоги; Эксперимент 10 музыкальных экспериментов; 11. Эксперимент с ЖК-дисплеем; В рамках проекта используется код VHDL, обычная коллекция VHDL и в то же время используется более 700 процедур; Verilog Routes в 135 случаях, чтобы пользователь мог ознакомиться с справочной информацией. 1,6 соответствующие данные Схема 1 полная (формат PDF, который полностью соответствует PCB), чтобы быстро освоить применение многих практичных интерфейсов; C исходный код языка 2 во всех экспериментах, есть подробные китайские Примечания; Методы и инструменты для 3 вспышек программирования, используемые для отверждения пользовательской программы; 4. Руководство по использованию чипов: предоставление всех чипов; 5. Отправьте Оригинальное программное обеспечение TI DSP development environment, CCS3.3, CCS4/5 (из старой версии CCS2.2 для программного обеспечения C2000); 6. Предоставить драйвер эмулятора и другие обучающие материалы, связанные с книгой DSP CD; Как Acrobat reader, Bushound 7 USB bus monitoring software, Sscom serial debugging assistant tools; 8 подарочных схем для загрузки кабеля Altera; 9 a жидкокристаллическая матрица программного обеспечения, разработка процедур ЖК-дисплея, необходимых для; 10 подарочных TCP/IP объем протокола: Объем 1 ~ 3; 11 Подарочный USB Документ спецификации; 12 подарочных документов CAN2.0; 13 U disk system documentation; 14 FAT16, FAT32 системные документы; 15 подарочных UCOS-II для трансплантации F2812; 16 FFT, FIR library; 17 подарок полного спектра TI Чип посылка библиотеки; 18. Установка QuartusII использует видеоинструкцию; 19.Altera линия загрузки оборудования установка видео-учебник; 20.QUARTUSII версия 5,1. 21. modelsim выступает программного обеспечения 22. Языковые процедуры VHDL (700 чехлов) 23 VHDL учебник, VHDL Обучающие примеры программирования 24 набора описания аппаратного обеспечения (десятки исходных кодов программы) 25 верилов в 135 чехлах 26 VERILOG учебное пособие 27 подарочных книг для сканирования «Altera FPGA_CPLD design (fundamental)» и «Altera FPGA_CPLD» (Advanced) 28 эксклюзивное программное обеспечение QuartusII, необходимое-китайская версия руководства по QuartusII 29 Руководство пользователя: сто страниц, очень подробные, включая аппаратный анализ цепи, экспериментальные примеры, CCS3.3 руководство по быстрому запуску, TMS320F2812 чип структура и основная система; Приведенная выше информация предназначена для обучения, а не для коммерческих целей! 1,7 Типичные области применения Применение для обучения, управление промышленной автоматизации, UPS, управление двигателем, робот; Управление преобразованием частоты, автомобильное, машинное оборудование, Дисковые Диски, цифровая фильтрация; Вибрационный анализ, серводвигатель переменного тока, управление двигателем постоянного тока и т. д. Краткое введение функции XDS100 Симулятор 00ICXDS100USB Hefei Zero Electronic Technology Co., Ltd. запустил недорогие и высокопроизводительные инструменты разработки DSP, загрузка и отладка поддержки TI Piccolo серии, TMS320F28XX серии DSP под CCS3.3, под CCSv4 может поддерживать TMS320C54x, TMS320C55x, TMS320C64x + и TMS320C674x и т. Д. Оценка огромного пространства, это специальный отладчик моделирования является основным типом. Обратите внимание, этот симулятор производится в соответствии с оригинальной схемой TI, отличающейся от рынка симулятора XDS100V1, внутренняя разница симулятора очень большая. В CCS3.3, CCS4 и CCS5 не были установлены драйверы, подключите симулятор автоматического распознавания. В CCS3.3, для того чтобы поддержать различные компьютерные операционная система CCS4 и CCS5, в том числе 32 бит и 64 бит системы WIN7 и WIN8. 00ICXDS100USB эмулятор поддерживает среду разработки CCS v3.3/CCS V4. С помощью интерфейса связи USB2.0, хорошая совместимость, компьютер может быть использован. Скорость моделирования Высокая и нет внешнего источника питания, поддержка горячей вилки. Пластиковая посылка, дизайн имеет преимущества красивого внешнего вида, легко носить с собой. Доступно в 14 pin TI стандартном JTAG интерфейсе, высокая универсальность. Поддержка операционной системы WIN2000/XP/VISTA/WIN7.
