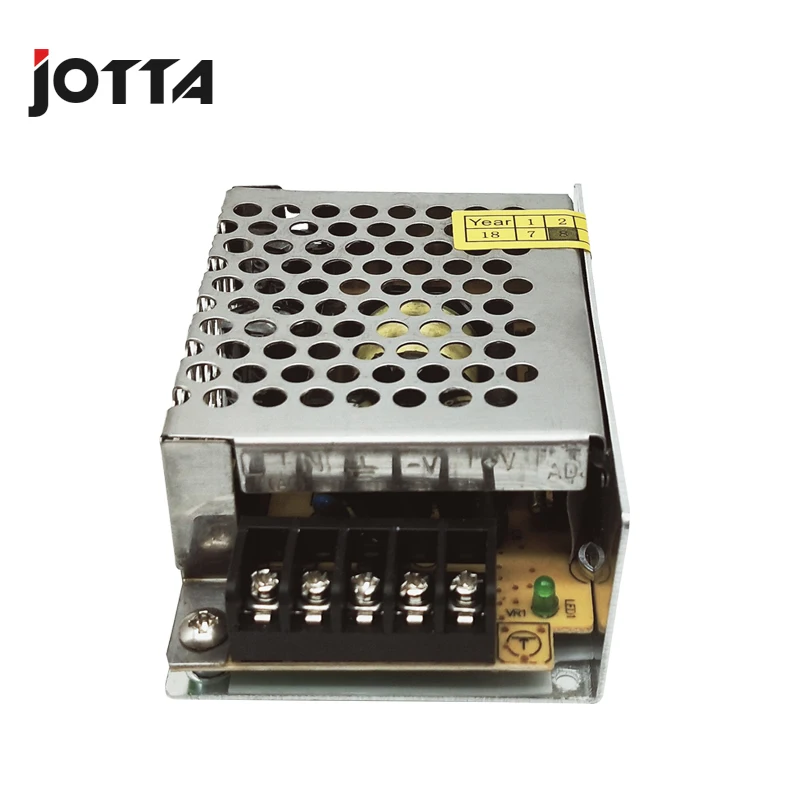

Блок питания Jomall 60 Вт 12 В 5 А с одним выходом постоянного тока маленького

Модель

Параметры

S-60-5

S-60-12

S-60-15

S-60-24

DC Выход напряжения

5V

12V

15В

24V

Диапазон выходного напряжения (Примечание: 2)

± 2%

± 1%

± 1%

± 1%

Номинальный выходной ток

12A

5A

4A

2.5A

Выход диапазoн тока

0 ~ 12A

0 ~ 5A

0 ~ 4A

0 ~ 2.5A

Волна и шум (Примечание: 3)

100mVp-p

75mVp-p

75mVp-p

75mVp-p

Стабильность на входе (Примечание: 4)

± 0.5%

± 0.5%

± 0.5%

± 0.5%

Стабильность нагрузки (Примечание: 5)

± 1%

± 0.5%

± 0.5%

± 0.5%

Выходная мощность постоянного тока

60 Вт

60 Вт

60 Вт

60 Вт

Эффективность

73%

78%

78%

82%

Регулируемый диапазон напряжения постоянного тока

+ 10,-5%

± 10%

± 10%

± 10%

Диапазон входного напряжения переменного тока

85 ~ 132VAC/170 ~ 264VAC выбран переключателем 47 ~ 63Hz,240 ~ 370VDC

Вход ток

2A/115V 1A/230V

AC Пусковой ток

Холодный запуск при напряжении 30A/115V 60A/230V

Ток утечки

<3.5mA/240VAC

Защита от перегрузки

105%-150% Тип: пульсирующая икота сброс выключения: автоматическое восстановление

Защита от перенапряжения

115% ~ 135% Тип защиты: выключить выход

Температура коэффициент

± 0.03%Градусов по Цельсию(0 ~ 50Градусов по Цельсию)

Настройка, подъем, время ожидания

800 мс, 50 мс, 10 мс/150 в 300 мс, 50 мс, 80 мс/230 В

Вибрация

10 ~ 500 Гц, 2G 10 мин,/1 цикл. Период 60 мин, Каждая ось

Выдерживаемое Напряжение

I/P-O/P: 1,5 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG:100 м Ом/500 В постоянного тока

Рабочая температура и влажность

-10 ~ + 60Градусов по Цельсию(См. Кривую уменьшения нагрузки на выходе),20% ~ 90% относительной влажности

Магазин температура и влажность

-20 ~ + 85Градусов по Цельсию, 10% ~ 95% относительной влажности

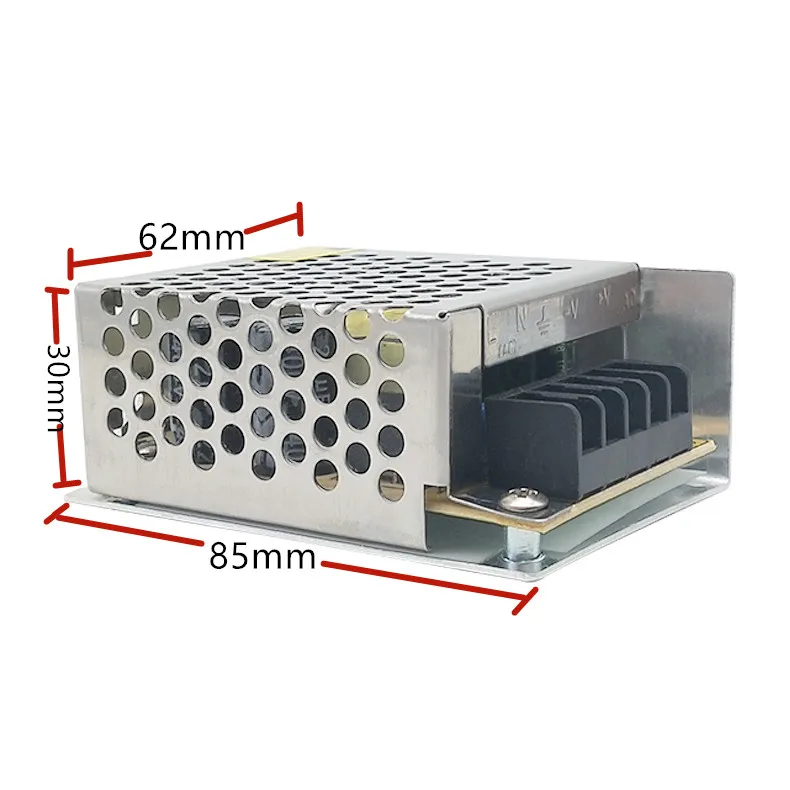

Габаритные размеры

Вес

0.44kgS

Обратите внимание

1. Параметр в условиях тестирования: 230 В переменного тока вход, номинальная нагрузка, 25Градусов по Цельсию70% RH. Температура.

2. Допуск на настройку, стабильность цепи и стабильность нагрузки. (Примечание: 5).

3. Волновой тест: принятие "A12" двойной провод для 20 МГц, и 0,1 мкФ и 47 мкФ конденсатор короткого замыкания для прерывания.

4. Испытание на стабильность входного напряжения: самое низкое напряжение будет до самого высокого напряжения при перегрузке цепи.

5. Испытание на стабильность нагрузки: нагрузка от 0% до 100%.

Pin нет.

Назначение

Pin нет.

Назначение

1

Переменного тока/L

4

DC OUTPUT-V

2

Переменного тока/N

5

Выход постоянного тока + V

3

FG
