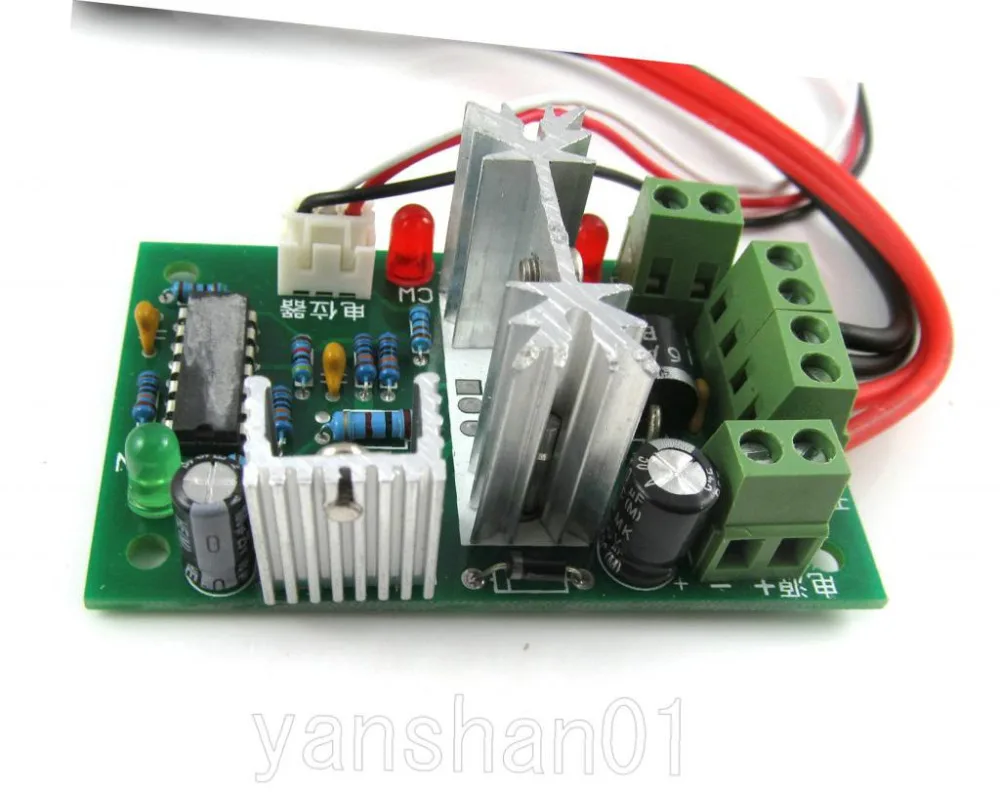

CCM2 Регулируемый DC 10V 12V 24V 30V контроллер скорости двигателя ШИМ|pwm controller|motor speedpwm speed

CCM2 Регулируемый DC 10V 12V 24V 30V контроллер скорости двигателя ШИМ|pwm controller|motor speedpwm speed

Описание:

В приложениях часто нужно регулировать скорость двигателя постоянного тока, управляющий использует технологию управления ШИМ, с высокой эффективностью преобразования, широким диапазоном скорости, стабильными характеристиками производительности. Все Использование импортного чипа governor STMicroelectronics, заводского и напряжения, тока, функций и многих других схем обнаружения является стабильным и надежным.


Спецификация:

1. Требования к входному напряжению: 10 В-30 В постоянного тока (широкий диапазон)
2. Максимальная выходная мощность: 120 Вт (более 24 В)
3,Номинальный ток 3A, максимальный ток через 4A, коротковат не более 30 с
4,ШИМ Ширина ИмпульсаДиапазон скорости: 5%-95%

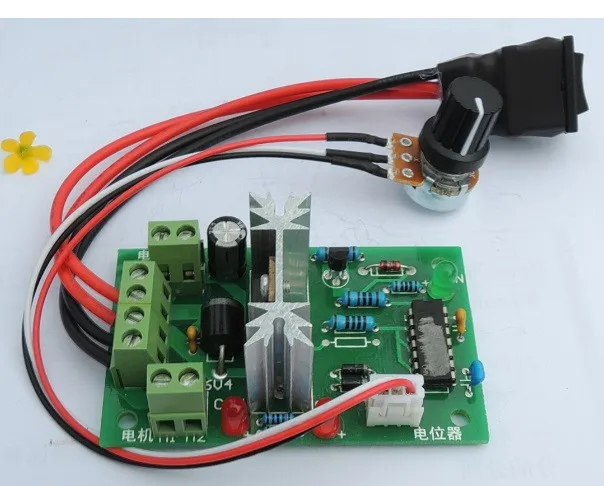

5, потенциометр для контроля скорости
6, реверсивный переключатель используется для управления вперед, назад, стоп-переключатель

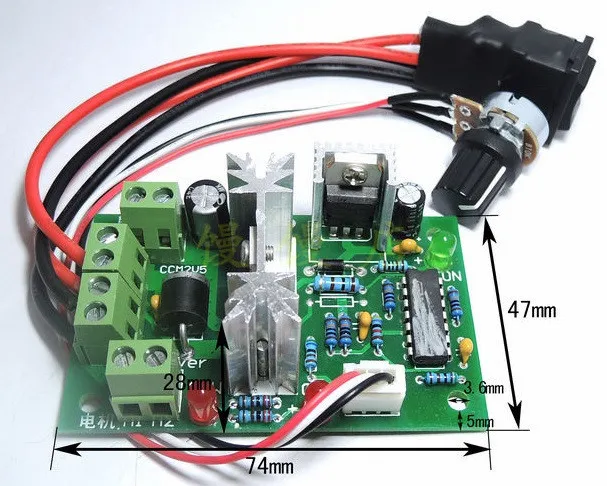

7, Размер: 74*47*28 мм, четыре позиционирования шаг пластины края 5 мм, Позиционирование отверстия диаметром 3,6 мм.


Как использовать:

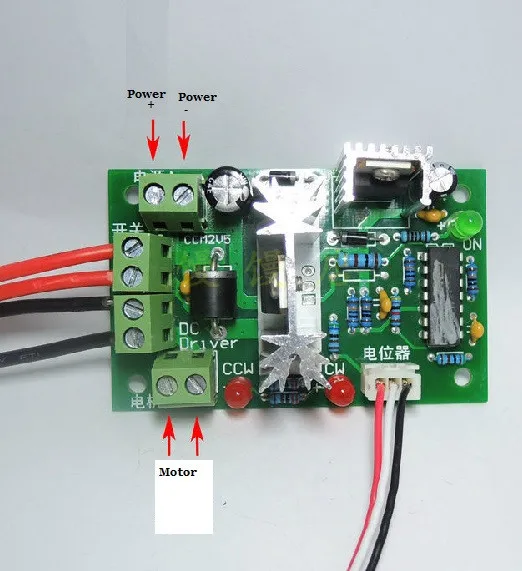

1, даже шнур питания, обеспечивает переключение заднего хода, расположенное в середине нулевого положения, подключите источник питания dc, убедитесь, что диапазон напряжения постоянного тока превышает 10 в, менее 30 в, убедитесь, что выходная мощность соответствует требуемой электрической работе. Не обращайте вспять положительные и отрицательные клеммы источника питания постоянного тока, в противном случае управляющий может быть поврежден;

2. Подключите двигатель, линия двигателя может быть положительной или отрицательной, независимо от того, когда защита от бега несовместима с ожидаемым направлением, вы можете отрегулировать последовательность линии или Переключить положение, чтобы изменить направление;

3, переключатель регулировки, реверсивный переключатель используется для управления направлением скорости двигателя, когда переключатель находится в нулевом положении, двигатель останавливается;

4, ручка потенциометра, регулировка потенциометра knobcan изменение выходного цикла регулятора, изменение скорости двигателя.

 Использование внешних инструкций по контролю напряжения 0-10 в

Регулятор поддерживает использование внешней скорости контроля напряжения постоянного тока, используйте следующие шаги:

1 Снимите потенциометр. (Возможно, вам потребуется принять решение с одной стороны или со стороны потенциометра монтажной платы)

2. Подключение сигнала управления постоянного тока 0-10 В к потенциометру посредника

3, сигнал управления подключением 0-10 В постоянного тока от земли до потенциального на правой стороне штифта
