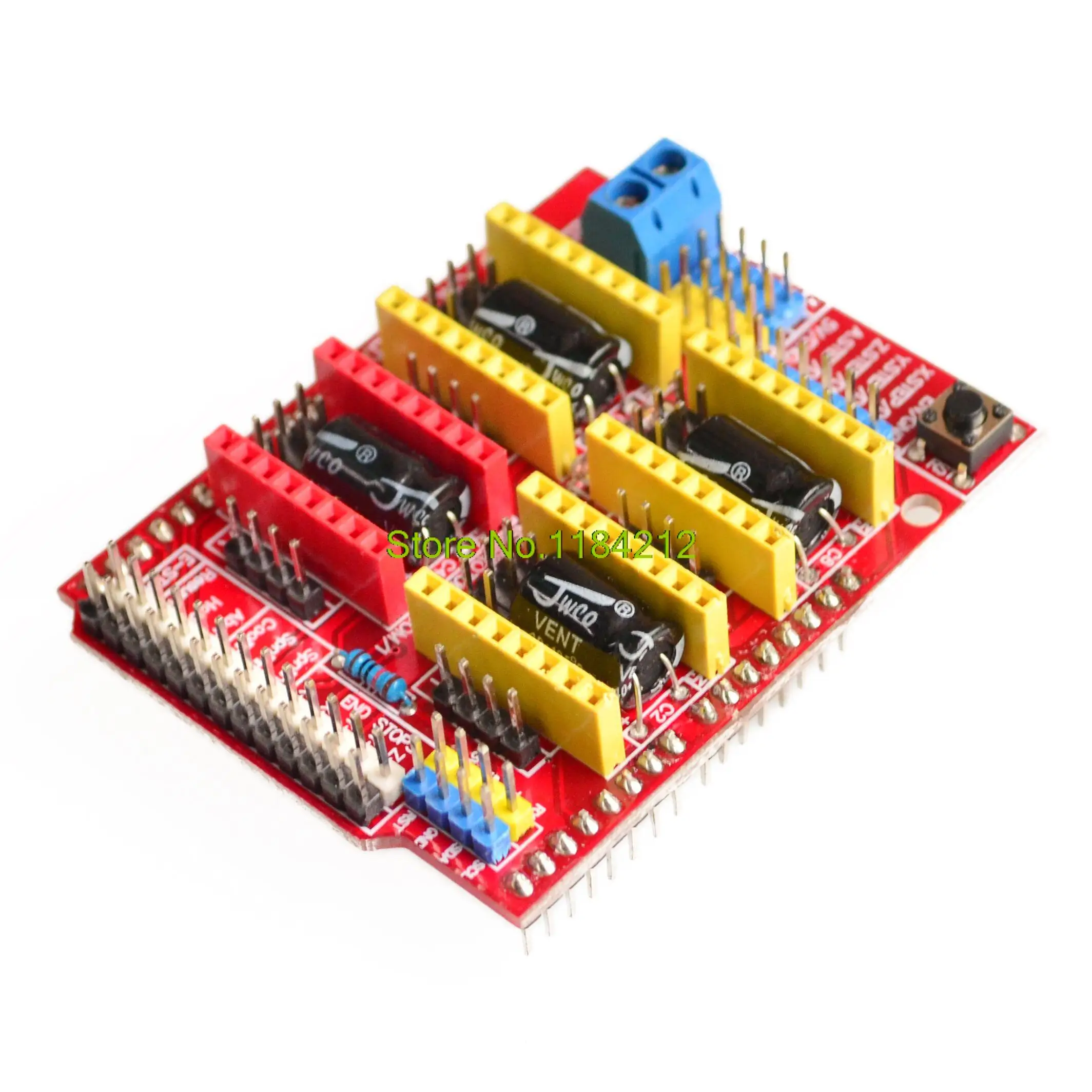

Новый cnc щит v3 гравировальный станок/3D принтер/+ 4 шт. A4988 Плата расширения

---

Пожалуйста, оставьте сообщение, какой цвет вы хотите, в противном случае мы отправим вам зеленый A4988!

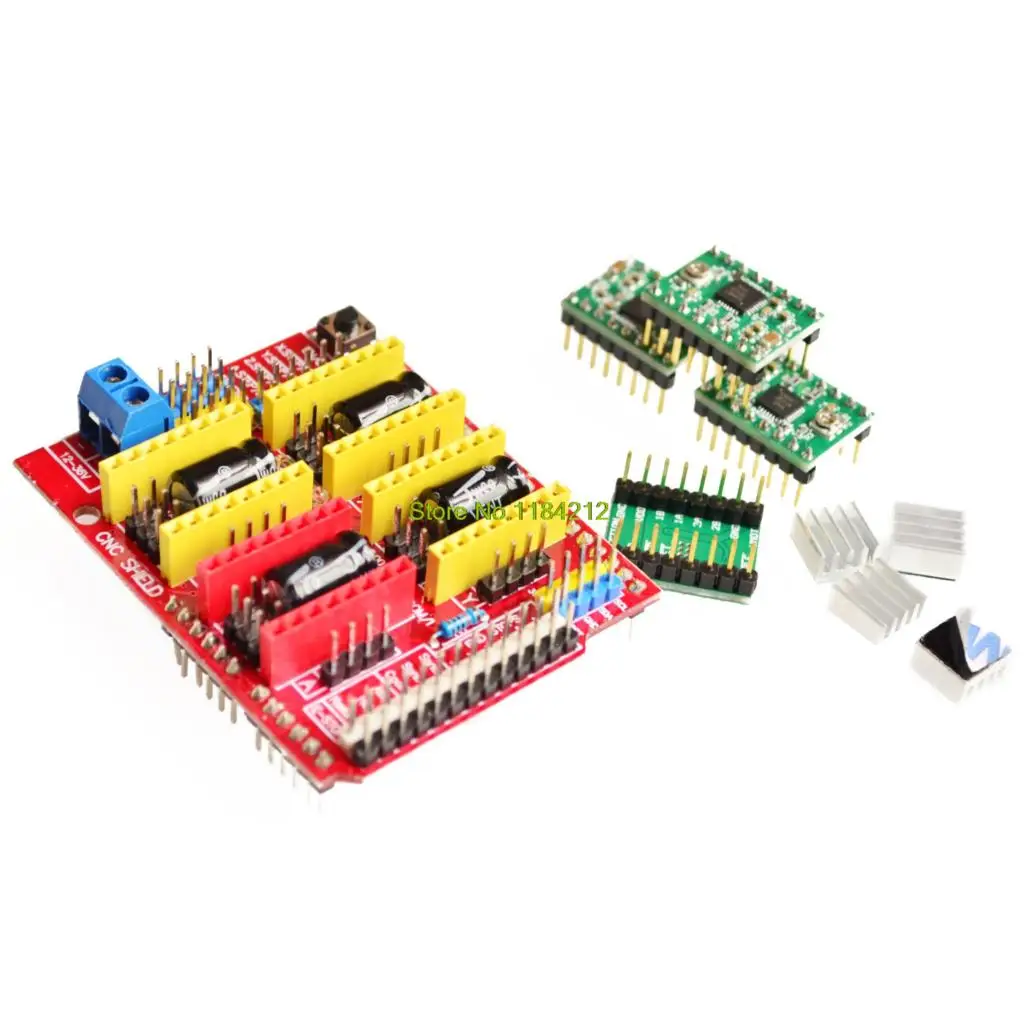

Список доставки:

1 X щит с ЧПУ v3

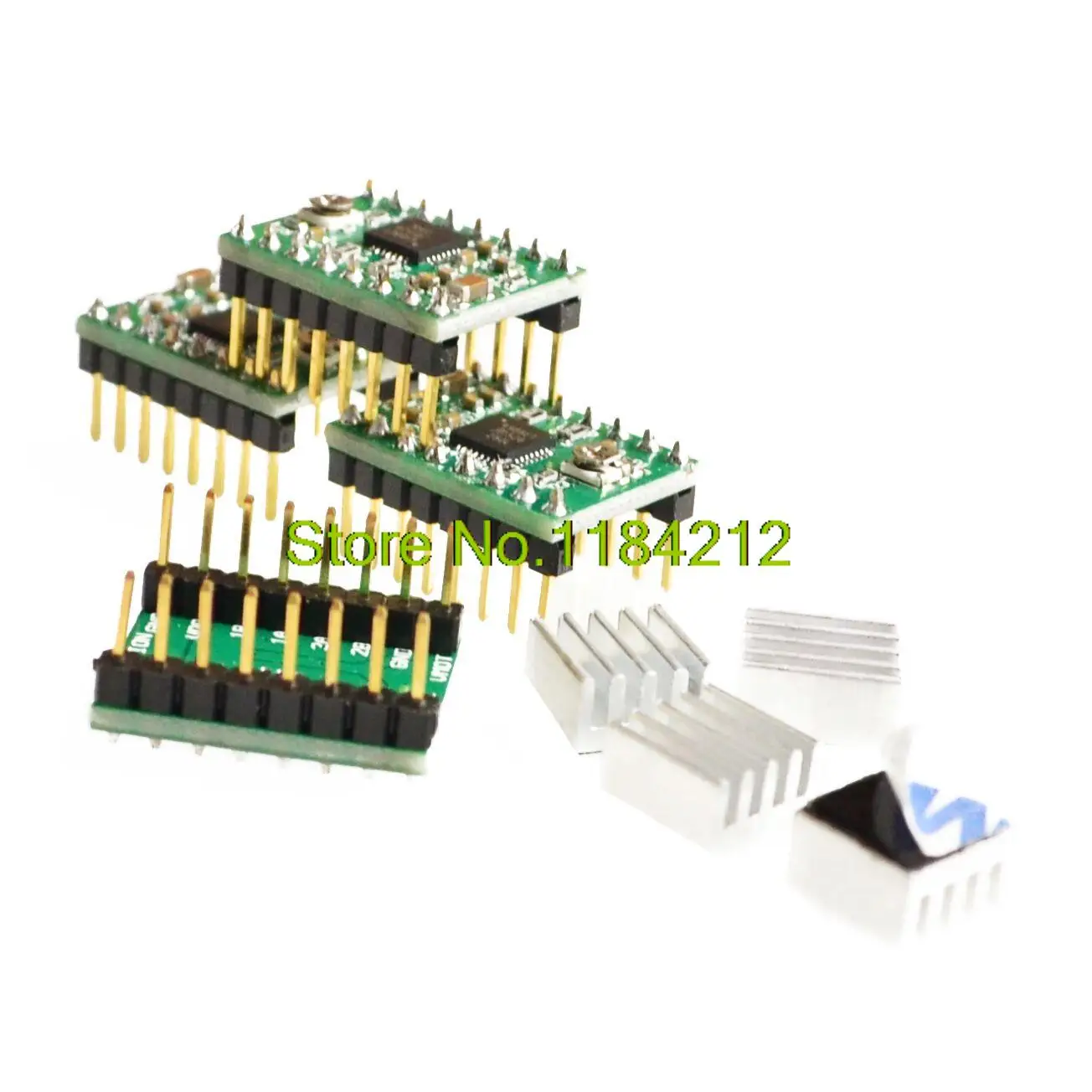

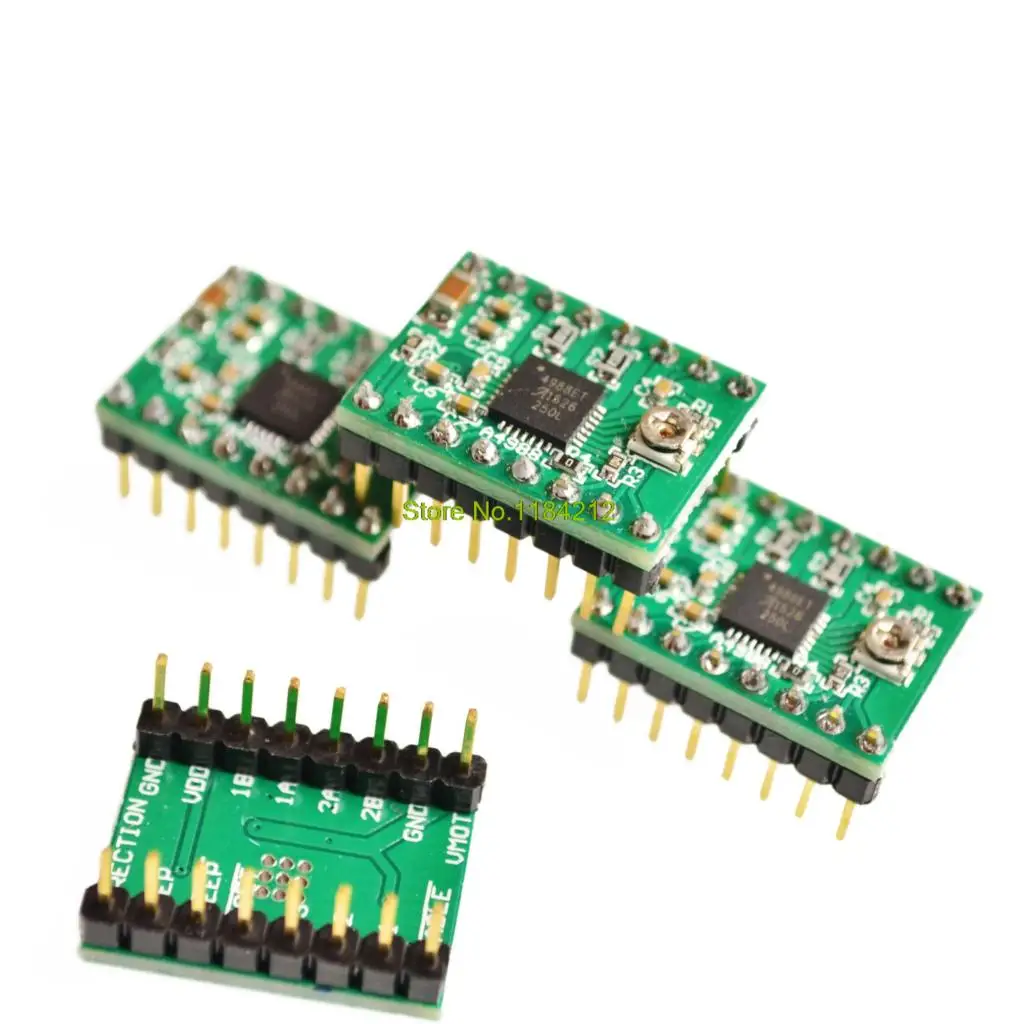

4 X A4988

4 X радиатор

Первый, введение Эта плата расширения в качестве платы расширения драйвера, используется для гравировальных машин, 3D-принтеров. Это в общей сложности четыре слота, может управлять четырьмя шаговыми двигателями A4988. Для каждого дорожного шагового двигателя требуется только два порта IO. Другими словами, шесть портов IO можно хорошо управлять тремя шаговыми двигателями. Очень удобно в использовании. Два, UNO модуль IO порт соответствие введение. Соответствующий рис. Выше UNO ------------------- Плата расширения 8 ------------------------- EN (Драйвер шагового двигателя включен, активный низкий) 7 --------------------- Z.DIR (управление направлением оси Z) 6 -------------------- Y.DIR (управление направлением оси Y) 5 --------------------- X.DIR (управление направлением по оси X) 4 --------------------- Z. Шаг (шаговый контроль оси Z) 3 -------------------- Y. Шаг (шаговый контроль оси Y) 2 -------------------- X. Шаг (шаговый контроль по оси X)

/Ниже приведены простые процедуры управления шаговым двигателем, # Define EN 8/шаговый двигатель включен, активный низкий # Define X_DIR 5/X -axis шаговый двигатель управление направлением # Define Y_DIR 6/y -axis шаговый двигатель управление направлением # Define Z_DIR 7/z оси шагового двигателя управления направлением # Define X_STP 2/x -axis шаговый контроль # Define Y_STP 3/y -axis шаговый контроль # Define Z_STP 4/z -axis шаговый контроль /* /Функция: шаг. Функция: чтобы контролировать направление шагового двигателя, количество шагов. /Параметры: dir управление направлением, dirPin соответствующий шаговый двигатель DIR pin , stepperPin соответствующий шаговый двигатель «шаг» pin, номер шага без возвращаемого значения. */ Шаг пустоты (булевое dir, байтовый dirPin, байтовый шаг, шаги int) { DigitalWrite (dirPin, dir); Задержка (50); Для (int i = 0; iDigitalWrite (stepperPin, HIGH); DelayMicroseconds (800); DigitalWrite (stepperPin, LOW); DelayMicroseconds (800); } } Установка void () {/шаговый двигатель, используемый в IO pin, настроен на выход PinMode (X_DIR, OUTPUT); pinMode (X_STP, OUTPUT); PinMode (Y_DIR, OUTPUT); pinMode (Y_STP, OUTPUT); PinMode (Z_DIR, OUTPUT); pinMode (Z_STP, OUTPUT); PinMode (EN, OUTPUT); DigitalWrite (EN, LOW); } Пустая петля () { Шаг (false, X_DIR, X_STP, 200); /X axis motor reverse 1 ring, 200 шаг-круг. Шаг (false, Y_DIR, Y_STP, 200); /ось двигателя y реверсивное кольцо 1, шаг 200-это круг. Шаг (false, Z_DIR, Z_STP, 200); /z axis motor reverse 1 ring, 200 шаг-круг. Задержка (1000); Шаг (true, X_DIR, X_STP, 200); /X axis motor forward 1 laps, 200 шаг-круг. Шаг (true, Y_DIR, Y_STP, 200); /двигатель оси y вперед 1 laps, шаг 200-это круг. Шаг (true, Z_DIR, Z_STP, 200); /z axis motor forward 1 laps, 200 шаг-круг. Задержка (1000); } Примечание: при вставке модуля A4988, будьте осторожны, чтобы не вставлять противоположное. Электропроводка шагового двигателя: 2A, 2B-это группа (красный, зеленый), 1A, 1B-это группа (синий, желтый), если вы хотите изменить направление, можно изменить положение одной группы, например, 2А, 2В взаимно обменялись.

IOСоответствующийРисунок выше

Если neeD больше деталей, пожалуйста, нажмите, И отправить заказ, если некоторые части не могут узнать в моем магазине. Пожалуйста, свяжитесь с нами. У нас все еще есть много частей, которые не опубликованы.

Способ оплаты:

Мы принимаем Escrow сервис и так далее. Более подробная информация о meothod

Примечания:

Продавец не несет ответственности за импортные пошлины и расходы на сокращение.

Все отзывы о заказе важны для нашего магазина. Если у вас возникли проблемы после получения посылка. Пожалуйста, свяжитесь с нами, прежде чем сделать отзывы.

Информация о доставке:

Все заказы отправляются в течение 1-5 дней после подтверждения оплаты. Пожалуйста, подождите с терпением.

Почта Китая почта не быстрая. Обычно требуется 15-60 дней.

Если срочно. Пожалуйста, выберите DHL/ Fedex/EMS. Мы можем написать низкую стоимость для cutomer, если это необходимо!
