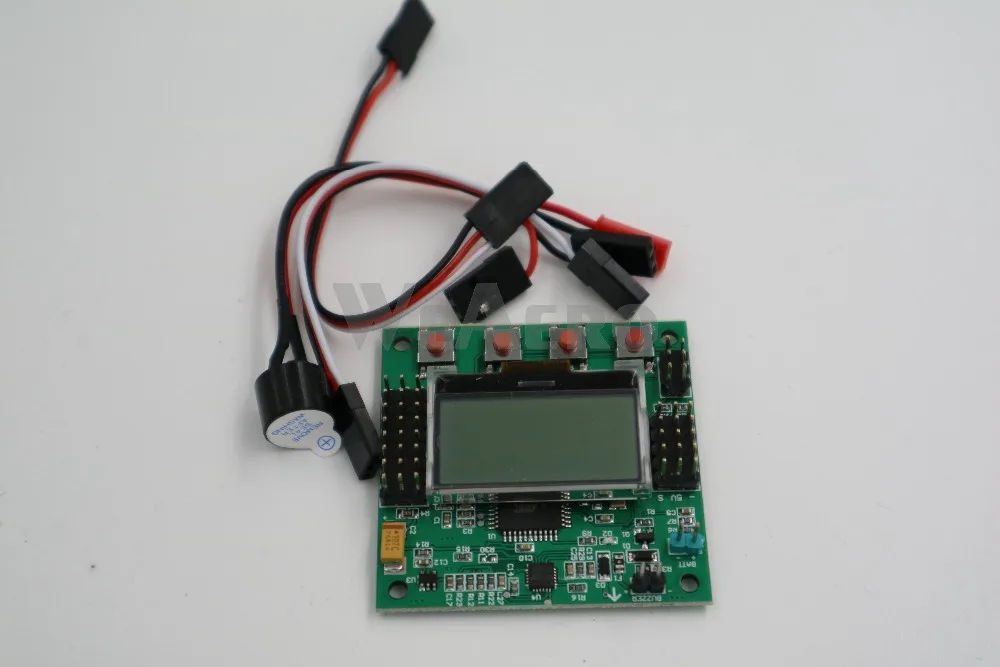

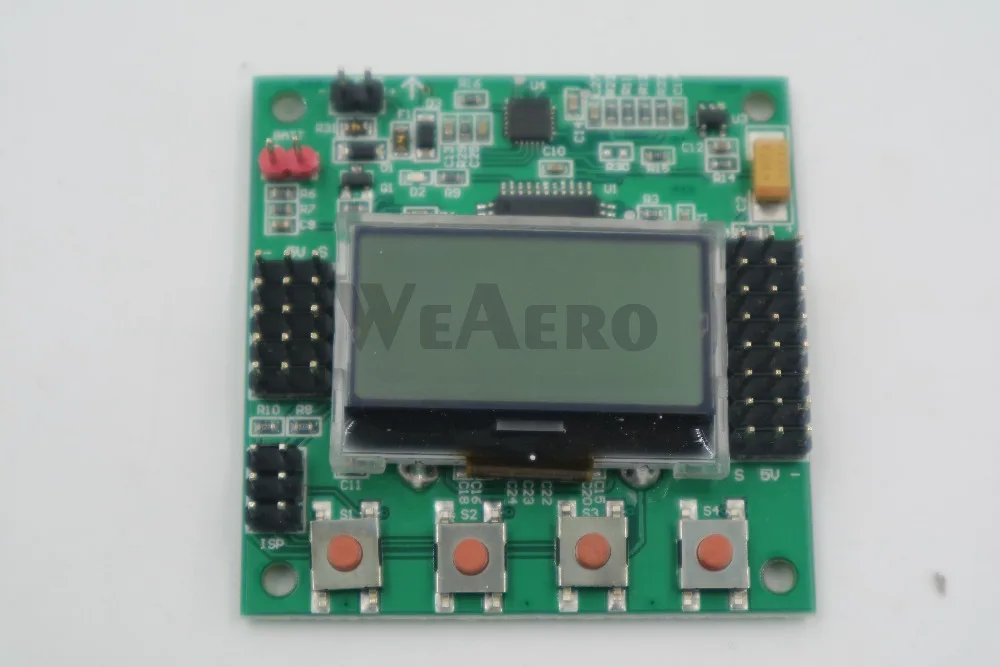

Плата управления Полетным контролем WeAero KK 2.1.5 LCD Multirotor KK2.1.5 Newest V1.19Pro Квадрокоптер

Плата управления Полетным контролем WeAero KK 2.1.5 LCD Multirotor KK2.1.5 Newest V1.19Pro Квадрокоптер

Более новая и более старая прошивка для этого устройства доступна. Для получения информации об изменении прошивки перейдите по ссылке ниже. Если вам нужна другая версия прошивки, немедленно сообщите мне, в противном случае контроллер отправитV1.19Pro!

Встроенное программное обеспечение детали:
Следующая Эволюция роторной революции здесь! KK2.1 упаковывает новую установленную мощность с обновленными датчиками, памятью и штыревыми контактами.
Разработанная дедушкой KK revolution, Рольфом р Бакке, исключительно для хоббиткинга, KK2.1-это развитие первого поколения KK flight control boards. KK2.1 был спроектирован с земли, чтобы принести многороторный полет всем, а не только экспертам. ЖК-экран и встроенное программное обеспечение делают установку и настройку проще, чем когда-либо. Множество типов многороторных ремесел предварительно установлены, просто выберите свой тип ремесла, Проверьте расположение двигателя/направление пропеллера, откалибруйте свои ESCs и радио, и вы готовы пойти! Все это сделано с простыми инструкциями на экране!
Оригинальная Гироскопическая система KK была обновлена до невероятно чувствительной системы 6050 MPU, что делает эту самую стабильную панель KK когда-либо и позволяет добавить функцию автоматического уровня. В самом сердце KK2.1 представляет собой Atmel Mega644PA 8-битный AVR RISC-микроконтроллер с 64k памяти. Дополнительный заголовок был добавлен для обнаружения напряжения, поэтому нет необходимости в бортовой пайке. Удобный пьезо-зуммер также включен в плату для предупреждения звука при активации и деактивации платы.
Если вы новичок в полете с несколькими роторами или не уверены, как настроить панель KK, тогда KK2.1 был создан для вас. 6 Pin USBasp AVR программирования интерфейса обеспечивает будущие обновления программного обеспечения будет легко и быстро.

Технические характеристики:

• Размер: 50,5 мм x 50,5 мм x 12 мм
• Вес: 21 г (пьезо зуммер)
• IC: Atmega644 PA
• Гироскоп/АКК: 6050MPU InvenSense Inc.
• Уровень авто: Да
• Вход Напряжение: 4,8-6,0 V
• AVR интерфейс: стандартный 6 pin-код.
• Сигнал от приемника: 1520us (5 каналов)
• Сигнал к ESC: 1520us

Версия прошивки: V1.17S1:

• Предварительно установленная прошивка.
• Dualcopter
• Трикоптер
• Y6
• Квадрокоптер +
• Квадрокоптер X
• Гексакоптер +
• Гексакоптер X
• Октокоптер Мультикоптер +
• Октокоптер Мультикоптер X
• X8 +
• X8 X
• H8
• H6
• V8
• V6
• Aero 1S Aileron
• Aero 2S Aileron
• «Flying Wing»
• Singlecopter 2M 2S
• Singlecopter 1 м 4S

(Пользовательский микс с помощью опции «миксер-редактор»)
Редактор миксеров позволяет регулировать, где и сколько сигнала двигатели получают от входного сигнала и датчиков. Это позволяет создавать любую конфигурацию с 8 двигателями или сервоприводами.

Какое у вас управление ротором?
Мультироторный контроллер HobbyKing KK2.1-это плата управления полетом для многороторных летательных аппаратов (трикоптеры, Квадрокоптеры, хэккоптеры и т. Д.). Его цель-стабилизировать самолет во время полета. Для этого он принимает сигнал от 6050MPU gyro/acc (рулон, шаг и рыгание), затем передает сигнал на IC Atmega644PA. Блок IC Atmega644PA обрабатывает эти сигналы в соответствии с выбранной пользователем прошивкой и передает сигналы управления установленным электронным регулятором скорости (ESCs). Эти сигналы предписывают ESCs внести точные корректировки в скорость вращения двигателя, которая в свою очередь стабилизирует ваше многороторное ремесло.

Многофункциональное управление ротором HobbyKing KK2.1 также использует сигналы от приемника радиосистем (Rx) и передает эти сигналы на IC Atmega644PA через aileron, элеватор, дроссельную заслонку и руля. После обработки этой информации IC отправляет различные сигналы ESCs, которые в свою очередь регулируют скорость вращения каждого двигателя, чтобы вызвать контролируемый полет (вверх, вниз, назад, вперед, влево, верно, yaw).
