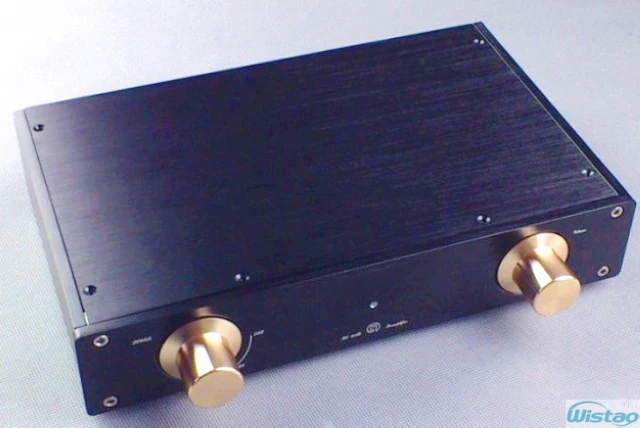

Hi Fi усилитель стерео AD797 высокочастотный настраиваемый MBL6010 D черный золотой

Hi-Fi усилитель стерео AD797 высокого класса по индивидуальному заказу MBL6010D черный золотой выпуск верхнего уровня аудио системы преампер (модель №: WHFI-PA6010D)

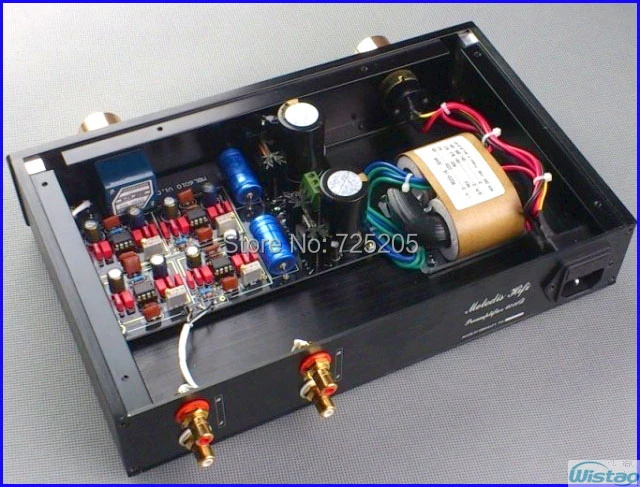

6010 D имеет двойной дизайн источника питания, схема усилителя и схема управления отдельно. Электронные схемы для подключения облегчают будущее обновление, кроме того, выходная плата также использует новый высокопроизводительный усилитель OP, этот класс значительно улучшен. Каждая группа выходной секции приводится в действие отдельным выходом каждого этапа буфера для повышения движущей силы и в состоянии избежать взаимного вмешательства. Основная схема предварительного усилителя соответствует оригинальным частям блока, материалы, используемые в блоке, так же близки к оригинальному материалу и оригинальному блоку. Предварительный усилитель MBL6010 D был отрегулирован до оптимального состояния и доступен после включения питания.

Используйте знаменитый op amp AD797 вместо NE5534 оригинального блока, и в сочетании с прямыми, те AD797 op amps являются совершенно превосходными характеристиками, чтобы максимизировать.

Особенности

1. AD797 является чрезвычайно отличным ОП усилителем, и конструкция для цепи преусилителя оптимизирована для него.

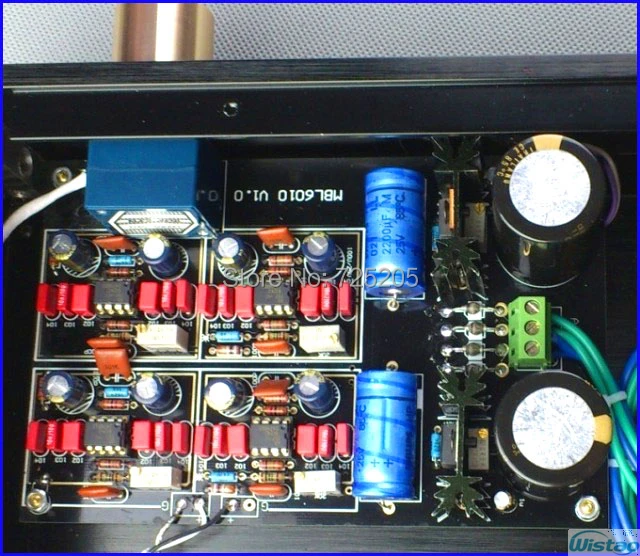

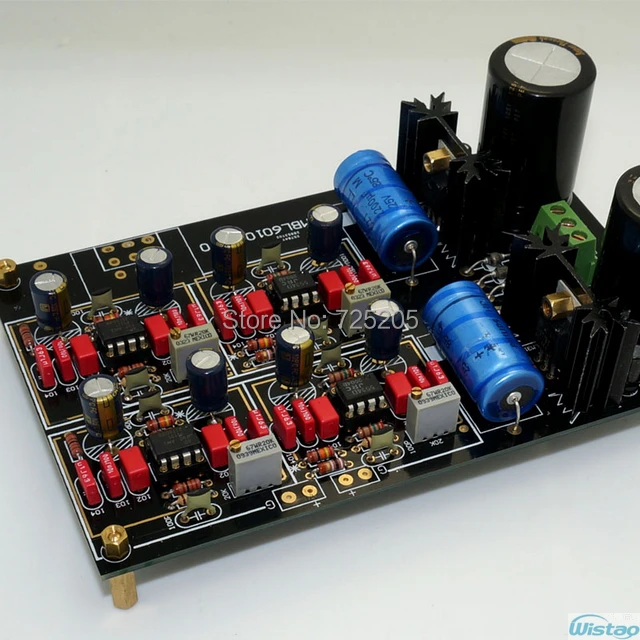

2. Схема MBL сосредоточена на деталях источника питания высоко, каждая схема развязывания сделана только из восьми различных конденсаторов размера, а именно 220 мкФ, 104 (или 224), 103 и 102. В полной мере используются слабые аудио с различными частотами.

3. Слабый звуковой сигнал воспроизводит с различными частотами полностью, также способствует шести регулируемым прецизионным резисторам, чтобы привести к тому, что устройство достигнет всего постоянного тока, без каких-либо изолирующих конденсаторов.

4. Каждая схема имеет отдельный заземляющий провод. Устраните заземление случайным образом, чтобы не повлиять на степень разделения.

Выбор основных компонентов

1. Оригинальный потенциометр типа 10 K ALPS27

2. Две пары позолоченных КМЦ розеток для ввода и вывода

3. Новый и оригинальный Op amp AD797 x 4, с 8 контактами двухрядные посеребренные розетки.

4. Двойной 18В 30WR трансформатор.

5. Philip s J-level точность CBB конденсаторы.

6. Резисторы используются для точной точности 0.1% металлических пленочных резисторов.

7. Электролитические конденсаторы имеют NOVER, Rubycon, ELNA другие известные емкости.

8. Шесть прецизионных регулируемых резисторов.

Точки регулировки

1. увеличение исходного блока более 10 раз, если это слишком большой, вы можете изменить его на 3-5 раз, первый уровень резистора обратной связи составляет 220 Ом сейчас, вы можете изменить его на 470-1 K Ом.

2. Питание регулируется до ± 17 в (или ± 15 в), и 4^ThШтырь для op amps-17 V, 7^ThШтырь для + 17 в.

3. После регулировки источника питания, вы можете вставить один op amp отдельно op, остальное не вставляется, отрегулируйте соответствующий регулируемый выход (op amp 6^ThШтырь) до 0 мВ почти.

Характеристики продукта

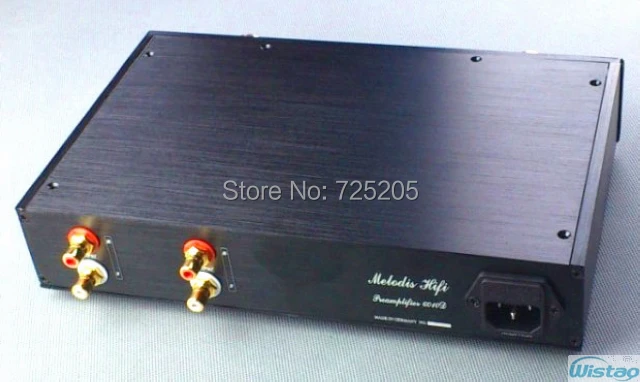

1. Входной терминал: RCA × 1

2. Выходные клеммы: RCA × 1

3. Потребляемая мощность: 30 Вт

4. Входная чувствительность: 350 мВ

5. Входное сопротивление: 47 k Ом

6. Частотная характеристика: DC-600kHz

7. Минимальное Искажение: <0.0006%

8. SNR:> 102дб

9. Размеры (Ш * В * Г): 280 мм * 52 мм * 175 мм

10. Вес нетто: 3 кг

11. Аксессуары

Шнур питания x 1
