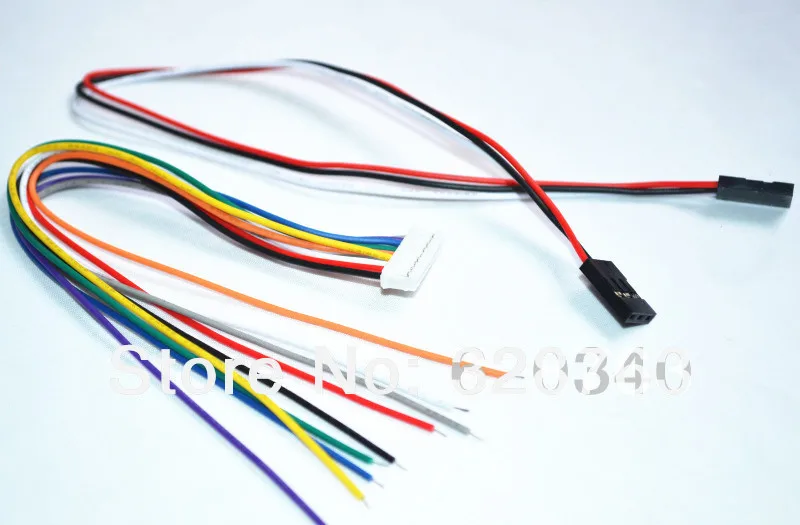

Лучшая комбинированная мини-Тестовая карта 5 в 1 (поддержка PCI-E, PCI, LPC, I2C, ELPC) для материнской платы ноутбука, бесплатная доставка Диагностическая карта PCI-E 1) Поддержка MiniPCIe 2) Поддержка MiniPCI 3) Поддержка LPC 4) Поддержка ELPC (только для ноутбука Asus) 5) Поддержка I2C (только для порта аккумулятора ноутбука Lenovo), может быть вставлена через интерфейс кабеля, чтобы использовать аккумулятор ноутбука Тройной карта для диагноза Описание продукта: Ответ: диагностическая мини-карта интерфейса PCI Mini PCI обычно используется в интерфейсе материнской платы ноутбука, это тип функциональности в шине PCI. Шина Mini PCI, 124 контакта, одна из диагностических карт 101 с помощью pins для достижения желаемой функциональности. Когда диагностическая карта установлена в слоте Mini PCI на ноутбуке, когда длина диагностической карты Mini PCI слота меньше, чем длина материнской платы. Это использование диагностической карты, чтобы обеспечить удобство. B: диагностическая карта, мини-интерфейс PCI-E Mini PCI-E-это материнская плата для ноутбука, которая постепенно использует новый интерфейс. Сравните с интерфейсом Mini PCI, интерфейсом Mini PCI-E, чтобы занимать меньше места. Диагностическая карта Mini PCI-E, следующий pin-8, PIN-10, PIN-12, PIN-14, PIN-16, PIN-17, PIN-19. В настоящее время, стандартное определение этой части штифта формируется, поэтому не все материнские платы ноутбука теперь поддерживают интерфейс. После тестирования, новейшие Материнские платы Lenovo, HP, Toshiba, ASUS, TCL и другие Материнские платы ноутбуков могут поддерживать интерфейс. Для немногих, кто не поддерживает интерфейс к материнской плате ноутбука, интерфейс будет работать неправильно. C: диагностическая карточка интерфейса LPC: Порты LPC обычно используются в интерфейсной плате. Диагностический определение интерфейса на карту заключаются в следующем: слева направо, а затем PIN1-3.3V, PIN2-LFRAME #, PIN3-LAD3, PIN4-LAD2, PIN5-LAD1, PIN6-LAD0, PIN7-GND, PIN8-LRESET #, PIN9-LCLK, PIN10-3.3V. Материнская плата, как правило, не имеет интерфейса с соответствующим слотом, поэтому потребители должны подключаться через fly-line к интерфейсу к материнской плате. Как правило, для удобства, пользователь подключается через fly-line к диагностической карте, интерфейсу LPC BIOS на материнской плате. Это LPC BIOS определение типа: PIN2-RST #, PIN13-LAD0, PIN14-LAD1, PIN15-LAD2, PIN16-GND, PIN17-LAD3, PIN23-LFRAME #, PIN25-VCC, PIN31-CLK. : Диагностическая LPC интерфейсная карта: LPC широко используется на системная плата стоматологического аппарата для интерфейса. Диагностические карты на определение интерфейса: слева направо, а затем PIN1-LFRAME # PIN2-LAD3 для того, чтобы, PIN3-LAD2, PIN4-LAD1 PIN5 является designed-LAD0 PIN6-GND PIN7-LRESET # PIN8-LCLK , PIN9-3.3V. Использование интерфейса нужно использовать со строчкой. Большинство Ноутбуков Lenovo серии ThinkPad сохраняют интерфейс fly-line на материнской плате. , LPC интерфейс для материнской платы ноутбука IBM X60 сохранен в серии номер для U39 Слот. Который определяется следующим образом: в A2-LRESET #, A3-> lframe # A5-> lclk, A9-> LAD3, A10-> LAD2 A11-> LAD1, A12-> LAD0 Интерфейс LPC для ноутбуков IBM T6 R6, сохранен в серии с номером J26 pin О. Который определяет как: A1-> LCLK, A3-> LFRAME #, B2-> LRESET #, B7-> LAD3, A7-> LAD2, B6-> LAD1, a6-> LAD0 Материнская плата ноутбука не поддерживает интерфейс fly line, пользователь должен fly line соединение с чипом материнской платы, что требует от пользователя хороших навыков сварки. Ниже указана общая микросхема способа fly line, например, PC97551, PC87541, PC87591, H8S/2149, W83L950D, TCPA и т. д. Приведенный выше рисунок не входит в таблицу мощности и мощности. Пользователь может использовать какой-либо GND на материнской плате и 3,3 V источника питания. (Примечание: Не подключайте диагностические карты PIN9-3.3V для non-3.3V мощности. Неверно, потому что диагностические карты использовать 3,3 V источника питания, источника питания подключен будет постоянно повредить карта для диагноза.) Кроме того, если материнская плата LPC интерфейс PLCC32 BIOS, пользователь может также через fly line подключение к диагностической карте интерфейс LPC BIOS на материнской плате. Pin-разрешение для LPC BIOS: PIN2-RST #, PIN13-LAD0, PIN14-LAD1, PIN15-LAD2, PIN16-GND, PIN17-LAD3, PIN23-LFRAME #, PIN25-VCC, PIN31-CLK. Пять: ELPC интерфейс диагностической карты: Диагностическая карта интерфейса ELPC предназначена специально для ноутбука Asustek (ASUS), улучшенного LPC интерфейса, интерфейс использует плоский кабель 12 линий, подключенный к диагностической карте ноутбука, без необходимости fly lines, простота в использовании, Поддержка большинства материнских плат для ноутбука Asustek (ASUS), ASUS A8S F8S, EPC и так далее. Материнская плата Asustek (ASUS) для ноутбука, как правило, поддерживается интерфейс, для подключения пользователей используется кабель к интерфейсу с диагностической картой ELPC. Шесть: диагностическая карта, интерфейс I2C: Диагностическая карта интерфейса I2C предназначена специально для Диагностического Интерфейса ноутбука Lenovo (IBM). Данный интерфейс представляет собой только три сигнальные линии: GND, SDA и SCL. Интерфейс I2C-это интерфейс для поддержки всех аккумуляторов ноутбуков, через диагностическую карту интерфейса для подключения к разъему аккумулятора ноутбука, с тем чтобы достичь цели выхода диагностического кода. При использовании интерфейса необходимо сохранить диагностическую карту I2C pin, чтобы пользователь мог установить диагностическую карту с питанием от мини PCIe слота. Если вы не хотите использовать разъем MiniPCIe для диагностической карты питания, пользователь может также подключать диагностическую карту LPC интерфейс 3V3 (PIN9) и GND (PIN6), pin 3,3 V источника питания для того, чтобы обеспечить диагностические карты. Затем, пользователь должен использовать тройной провод, один конец кабеля, подключенного к батарее интерфейса материнской платы ноутбука, И другой конец, подключенный к диагностической карте, с контактами I2C. Есть много спецификаций интерфейса аккумулятора ноутбука, и они не являются взаимосовместимыми, потребители должны приобрести дополнительный выделенный Соединительный кабель для разных моделей ноутбуков, или сделать свой собственный соединительный кабель, совместимый с вашим собственным портом аккумулятора ноутбука. Подключение пользователей кабелей для самостоятельного создания может отличаться из-за того, что в настоящее время отсутствует единый стандартный интерфейс интерфейса для ноутбука, различные поставщики определения интерфейса для ноутбука. При изготовлении соединительного кабеля, потребители должны убедиться, что разъем интерфейса аккумулятора ноутбука (SDA / SCL / GND) pin, таким образом, I2C интерфейс определяет соответствие «один к одному с карта для диагноза. В настоящее время, только часть ноутбука Lenovo (IBM) поддерживает интерфейс, например, T400/T500/X61/TR61... 7: Интерфейс дисплея диагностической карты и интерфейс индикации сигнала Диагностическая интерфейсная карта дисплея включает дисплей диагностического кода и часы (CLK), дисплей состояния сигнала reset (RST). 1) дисплей диагностического кода: две семь сегментных цифровых трубки, левый цифровой дисплей справа Сторона фигуры была низкой. Если ошибка материнской платы, дисплей диагностических кодов может знать неправильный момент. 2) Часы и сигнал сброса: индикатор сброса загорается, когда плата находится в состоянии сброса, индикатор CLK выключен. Индикатор Reset выключен, когда плата работает, индикатор CLK горит. Восемь: диагностическая карта, серийный номер Каждая диагностическая карта содержит только диагностическую карту с серийным номером. В диагностике Калгари перед питанием Используйте иглу для прыжков, интерфейс I2C SDA и GND, короткую диагностику электроэнергии Калгари, то есть в режим отображения серийного номера. Режим отображения серийных номера, в нижней части справа от двух точек горит цифровая трубка. В обычном режиме работы диагностической карты, удалите интерфейс I2C SDA и GND соединения, прыгающие иглы крышки. В противном случае, карта для диагноза останется в режим отображения серийного номера. Девять: сообщение об отклонениях в диагностической карте Диагностическая карта при загрузке, если что-то не так, она будет отображать соответствующую информацию, в то же время загорится цифровая трубка справа от двух точек. E0: Сбой тестирования диагностической карты E1: серийный номер диагностической карты является неправильным, или серийный номер был включен в черный список. E2: диагностическая карта не авторизована для использования 10: вопрос и ответ В: индикатор сигнала reset (RST) выключен, индикатор сигнала CLK не светильник, диагностическая карта с кодом «00». Ответ: как правило, эта ситуация показывает, что диагностическая карта не получает сигнал часов, поэтому я не могу работать. Вероятную сценарий заключается в том, что материнская плата не поддерживает карта для диагноза мини PCIe интерфейс. Другие тесты на интерфейс.
