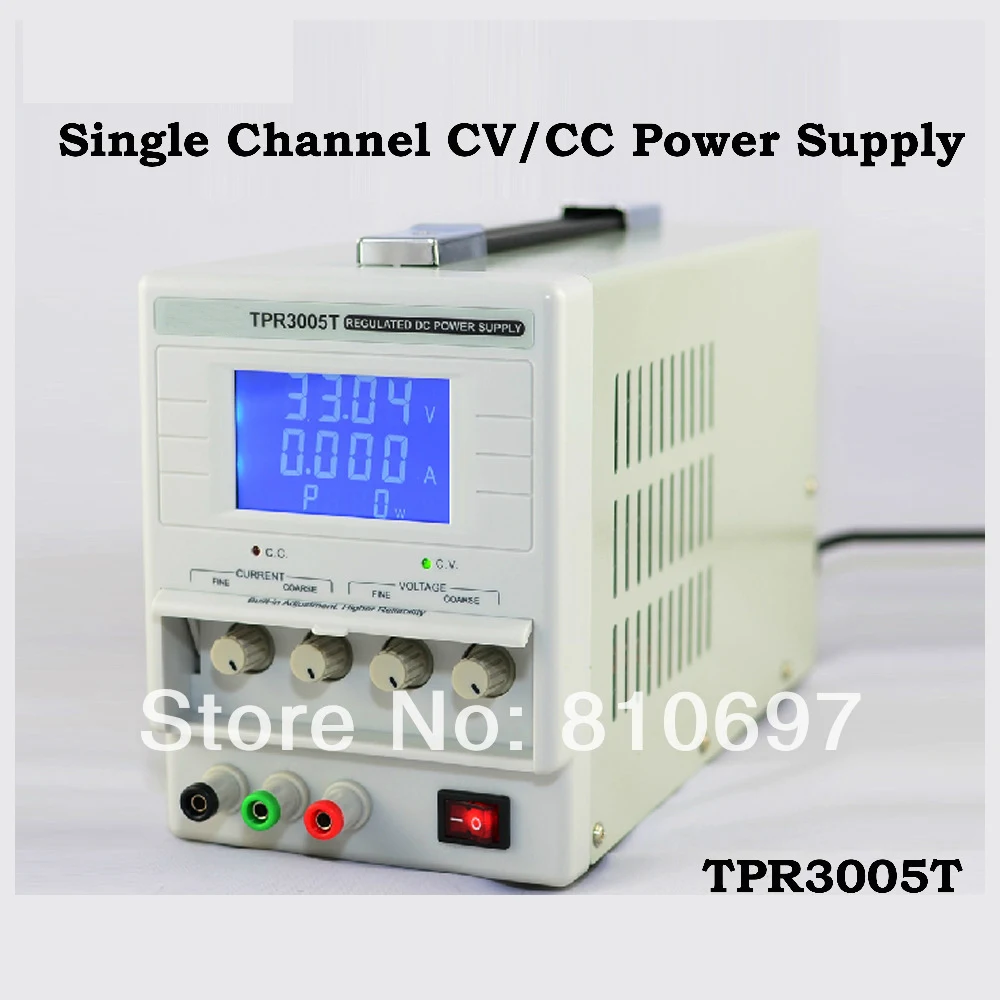

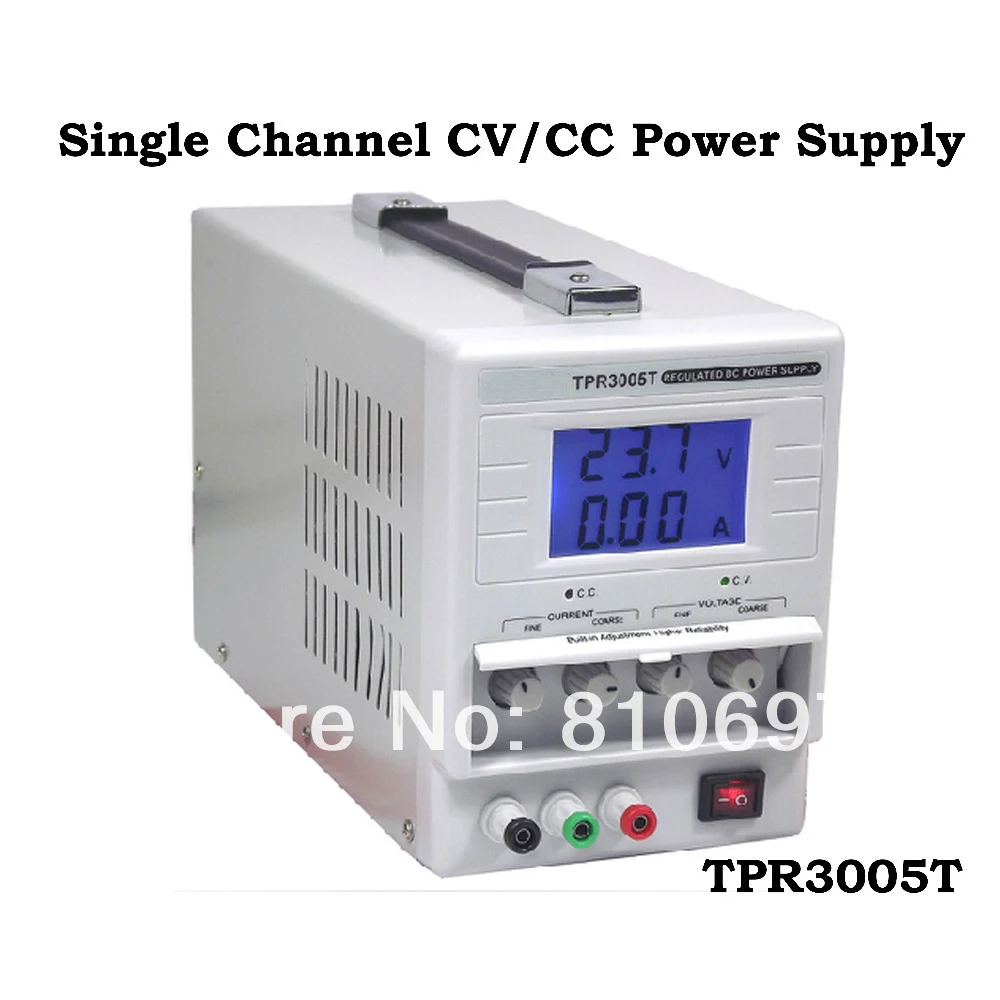

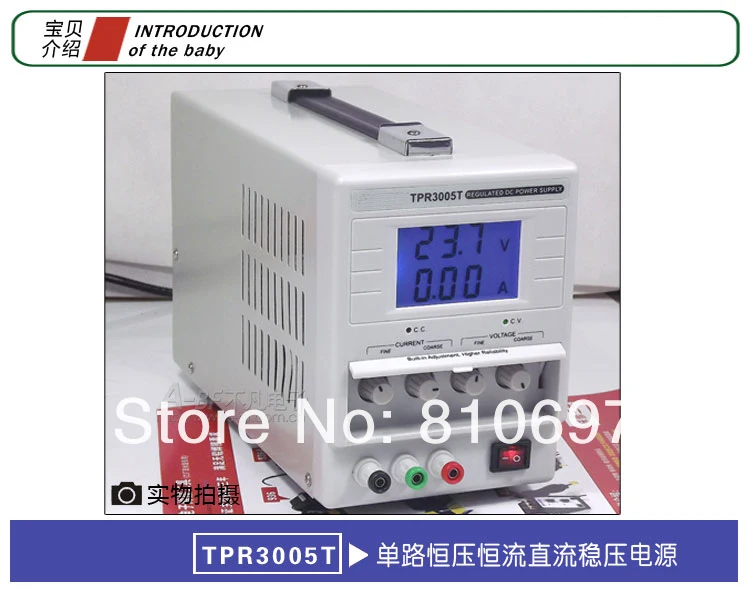

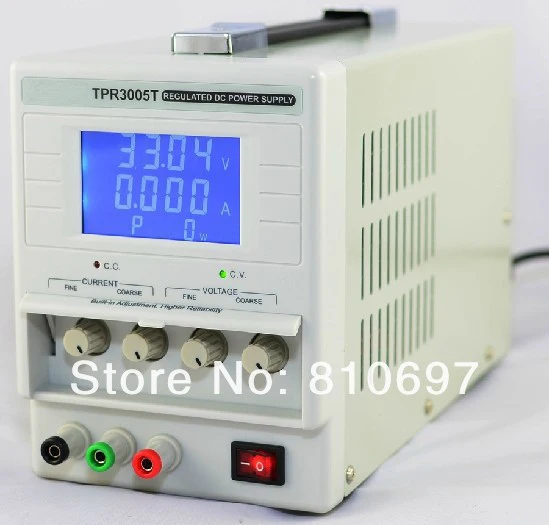

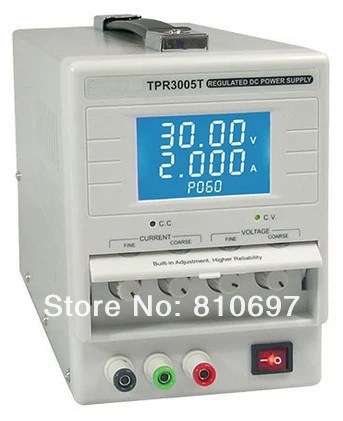

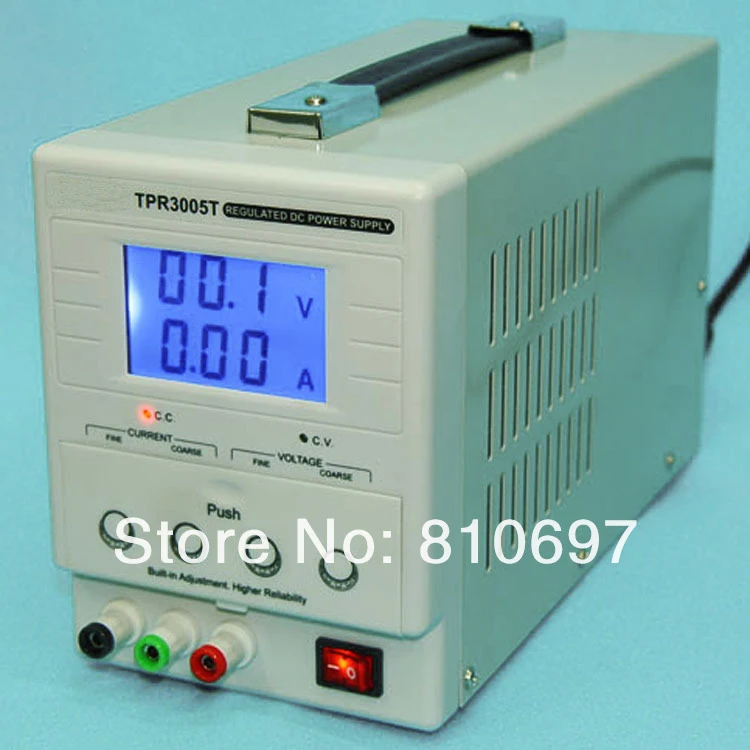

Одноканальный источник питания TPR3005T CV/CC с постоянным напряжением (CV) или током

TPR3005T одноканальный CV/CC DC Регулируемый источник питания с регулируемым выходом постоянного тока в режиме постоянного напряжения (CV) или постоянного тока (CC)

TPR3005T

Одноканальный CV/CC DC Регулируемый источник питания

Модель:
TPR3005T

Категория:
Из термопластичной резины, Питание

Название:
TPR3005T одноканальный CV/CC DC Регулируемый источник питания

TPR3005T-это одноканальный CV/CC DC Регулируемый источник питания с регулируемым выходом постоянного тока в режиме постоянного напряжения (CV) или постоянного тока (CC).

Характеристики продукта

Выходное напряжение: 0 ~ 30 в постоянно регулируется
Выходной ток: 0 ~ 5A постоянно регулируется
Эффект электропитания: CV≤0.01% + 3mV CC≤0.1% + 6mA
Эффекта нагрузки: CV≤0.01% + 10 мВ (I≤10A) CC≤0.1% + 6 мА (I≤10A)
Равных угловых скоростей≤0.01% + 20 мВ (I>10A) CC≤0.1% + 6 мА (I>10A)
Пульсация и шум: CV≤3mVr.m.s (5 Гц ~ 1 МГц) CC≤10mAr.m.s
Точность напряжения: ± 0.5% rdg + 2 Бит
Точность тока: ± 0.5% rdg + 2 Бит
Разрешение цифрового дисплея: ± 0.5% rdg + 2 Бит
Испытание на Высокое напряжение: ток утечки≤1 мА (условия тестирования: Заземленный вход 1700VAC/2s)
Сопротивление изоляции: Сопротивление изоляции ≥ 7MΩ (тестовое Состояние: Заземленный вход 500VDC/5s)
Метод работы: CV/CC
Типы защиты: Ограниченная сила тока, защита от низкого напряжения, защита от короткого замыкания, защита от перегрева, защита от перенапряжения для всего процесса эксплуатации.
Метод охлаждения: вентилятор

Технические параметры

Номинальное выходное напряжение: 0 ~ 30 в
Номинальный выходной ток: 0 ~ 5A
Напряжение: 220 В ± 5% 50 Гц (110 В ± 5% 60 Гц опционально)
Состояние работы: температура 0 ~ 40 Относительная влажность <80%
Состояние хранения: температура-10 ~ 70 относительная влажность <80%
Номинальная выходная мощность: 150 Вт
Размер: 275*125*170 (Д * Ш * В) мм

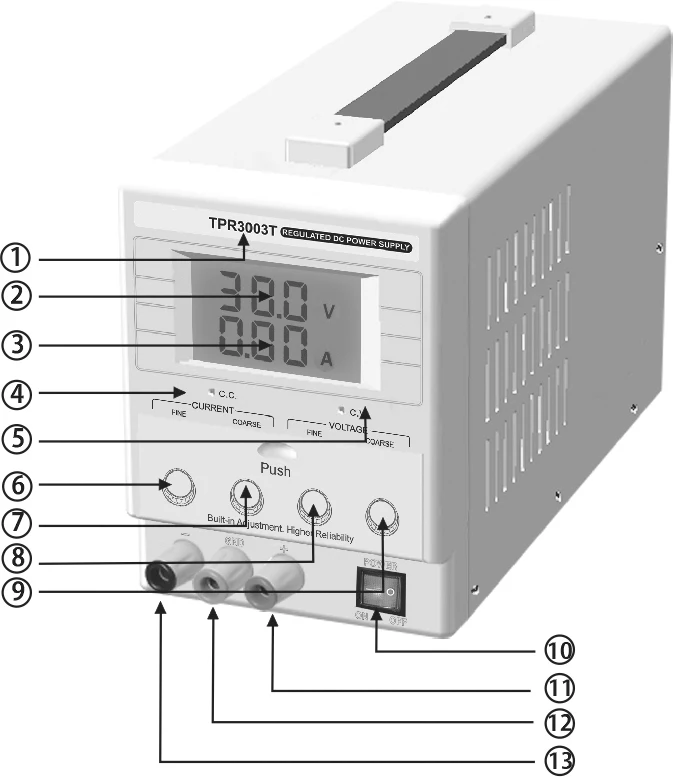

(1) Модель
(2) дисплей напряжения
(3) Отображение тока
(4) Индикатор состояния постоянного тока
(5) индикатор постоянного состояния
(6) Регулятор регулировки тока
(7) Регулятор токовой грубой регулировки
(8) Регулятор регулировки напряжения
(9) Регулятор грубой регулировки напряжения
(10) Выключатель питания
(11) положительный (+)
(12) Земля (GND)
(13) отрицательный (-)

Инструкции
1. Меры предосторожности
Вход переменного тока
Вход переменного тока должен быть 220 В±10% 50 Гц (если это 110 В±10% 60 Гц в задней части шасси будет отмечен)
Излучающие выходные
Не должна превышать 40 температуры окружающей среды при использовании, вентилятор охлаждения расположен в задней части машины, вы должны оставить достаточно места
Комнаты, способствующие нагреву.
Лимит выходного напряжения
При включении питания Выходное напряжение не превышает заданное значение.
Защита от перегрева
Блок питания имеет улучшенную функцию тепловой защиты для защиты источника питания для работы в ненормальном состоянии не вызывает перегрева внутренних компонентов и сжигания энергии и пользовательского оборудования. Например, когда температура внутри трансформатора от перегрева, когда мощность будет автоматически отключена входное напряжение переменного тока; Внутреннее устройство питания при перегреве питания, мощность будет сокращена; когда внутренняя температура источника питания падает в пределах нормального диапазона, Мощность будет снижена, чтобы восстановить рабочее состояние по умолчанию.
Интеллигентая (ый) управления вентилятора
Когда внутренняя температура основного устройства 45, вентилятор автоматически запускается, когда Главное устройство питания внутри машины температура ниже 45, вентилятор автоматически прекращает работу.

2. Установленный
Определить максимально безопасную машину должен быть приведен в действие ток.
· Временно с коротким маршрутом будет выводить терминалы «+» и «-» коротко.
· Поворотная ручка напряжения до тех пор, пока светильник индикатора CC.
· Регулятор тока для регулировки тока.
· Значение тока (перегрузка) Настройка, не меняйте после того, как регулятор тока.
· Возьмите короткую дорогу, вы можете войти в рабочее состояние.

3. Постоянное напряжение/Характеристика постоянного тока
Рабочие характеристики источника питания-это постоянное напряжение/постоянный ток, автоматический тип преобразования, он изменяется с нагрузкой между постоянным напряжением и постоянным состоянием тока непрерывного изменения, постоянное напряжение и пересечение постоянного тока называются переходными точками между ними. Например, если рабочая нагрузка на режим постоянного напряжения источника питания, стабильность выходного напряжения, с увеличением нагрузки, выходное напряжение будет оставаться стабильным до тех пор, пока оно не достигнет предустановленного предела тока до предела тока, выходной ток остается стабильным, Выходное напряжение уменьшается с дополнительным увеличением пропорции, а постоянное напряжение постоянного тока преобразуется светодиодный индикатор на передней панели показывает нагрузку. Аналогично автоматическому преобразованию постоянного напряжения постоянного тока от нагрузки уменьшается, как осуществляется, когда светильник является постоянным CV, постоянный ток CC светильник s.

4. Управление
Установите переключатель питания в положение «OFF».
Убедитесь, что входное напряжение питания правильно.
Подключите питание.
Установите переключатель питания в положение «ON».
Регулировка напряжения и значения тока «напряжение» и «Сила тока».
Подключите внешнюю нагрузку к выходному терминалу «+», «-».
При использовании в сложных местах, выход «+» или «-» терминала для надежного подключения к терминалу GND, так что выходное напряжение пульсации может быть уменьшено.
Независимый режим работы
Переключатель режима отслеживания на передней панели слайда «IND», на этот раз, этот светодиодный индикатор, светодиодный светильник, этот режим питания Выходное напряжение, ток, соответственно, самым ярким регулятором напряжения и тока.
Серия режимом слежения
Переключатель режима отслеживания на передней панели слайда «SER» ларек, на этот раз, этот светодиодный светильник, этот режим питания Выходное напряжение является способом, и выходное напряжение, выходное напряжение, ток, соответственно, регулировкой напряжения цепи и тока. В этот момент выходная мощность "+" для выхода "+" выход " - " как выход " - ." Для достижения хороших результатов отслеживания серии питания, мы рекомендуем мощность для работы в этом режиме будет выводить "+" и выход " - " два или более терминалов с проводом AWG20 # коротких.
Параллельный режимом слежения
Переключатель режима отслеживания на передней панели слайда «PAR» стойло, на этот раз, этот светодиодный светильник индикатора, этот режим питания выходной ток-это путь, выходной ток, выходное напряжение, ток, соответственно, регулировкой дорожной ручки. В этот момент выходная мощность "+" для выхода "+" выход " - " как выход " - ." Для достижения хороших результатов параллельного отслеживания мощности, мы рекомендуем мощность для работы в этом режиме будет выводить «+» и выходы «+», выход " - " и выход " - " с AWG20 # больше проволоки короткой.

5. Обслуживание
1. Вставьте предохранитель
Если предохранитель взорвется, источник питания перестанет работать, столкнувшись с такой ситуацией, мы должны определить причину выдувного предохранителя, а затем исправить предохранитель, замененный таким же значением, В дополнение к проблемам, как правило, не открывайте коробку предохранителей.
2. Энергия, не требующая обслуживания
После того, как источник питания внутри ожога должен быть отремонтирован профессиональным персоналом по техническому обслуживанию или отправлен дилерам службой производителей и не должен быть отремонтирован для обеспечения безопасности.
Предупреждение: KPS-3050DA импульсный источник питания, внутренние высоковольтные линии, непрофессиональный обслуживающий персонал должен провести ремонт, чтобы избежать опасности.

Инструкции по установке, использованию и обслуживанию
Существует много особых соображений в обслуживании установки, используемой для следующих специальных инструкций:
После открытия посылка, пожалуйста, внимательно проверьте, соответствует ли спецификации машины и «Руководство» переноске, в то время как заказ соответствует требованиям контракта. Любые расхождения, пожалуйста, свяжитесь с нашим отделом продаж, чтобы обсудить способы правильной обработки.
В качестве первого шага перед использованием, мощность должна быть ATTEN Заземленный металлический корпус для обеспечения безопасности, но не ошибочно подключен к оболочке нулевой линии.
Перед установкой проверки мощности проверьте и подтвердите снова, убедитесь, что вход и выход, переменный и постоянный ток, положительные и отрицательные, такие как напряжение и значения тока, несомненно верны, затем устраните обратную неисправность, происходит короткое замыкание высокого напряжения.
Мощность не позволяет долго работать при полной нагрузке, в противном случае можно будет создать искусственный ранний сбой. Заказ должен быть отложен с учетом фактического рабочего тока.
Для достижения достаточного охлаждающего эффекта мощность atten должна быть установлена в условиях конвекции воздуха в лучшем положении. Общие требования к силовым работам должны иметь хорошую вентиляцию. Кроме того, корпус электропитания не может размещать другие предметы.
Сила ATTEN в основном применима к резистивным нагрузкам, если вам нужно применить во время емкостной или индуктивной нагрузки, это должно быть объяснено заранее в контракте, если проблемы непреднамеренно ошибочны в природе нагрузки, вы должны связаться с нашим отделом продаж, чтобы найти правильный план исправления.
Для высоковольтного источника питания необходимо подтвердить важность безопасности. Во время и после использования находится Бесконтактный выходной порт.
В случае сбоя питания, наиболее эффективный способ доставки дефектного продукта компании, компания будет зависеть от обстоятельств, или ремонт или замена. Пользователям не должно быть позволено искупить мощь принудительно разрушена, в противном случае компания будет работать над причиной анализа неисправности, чтобы определить причины трудностей и сделать оба понесли новые потери.
