FRM01МногофункциональныйРелеФункция Описание

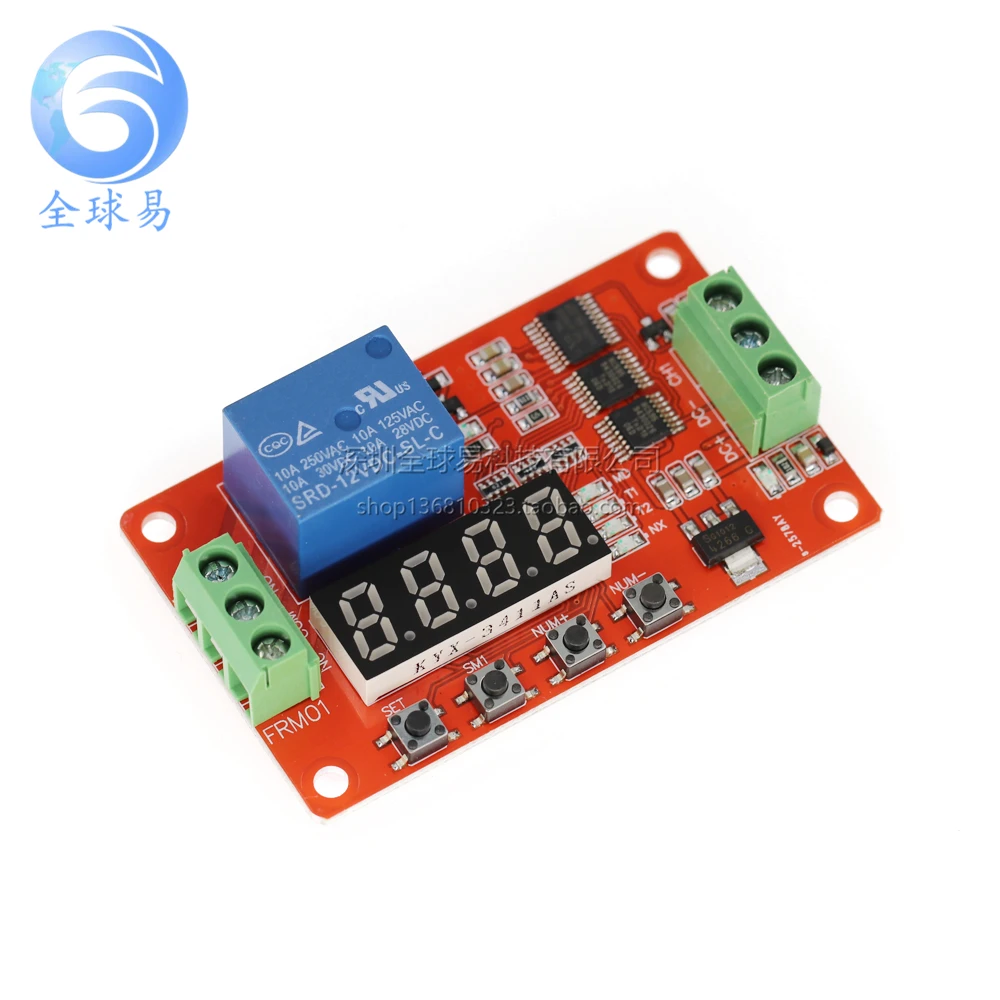

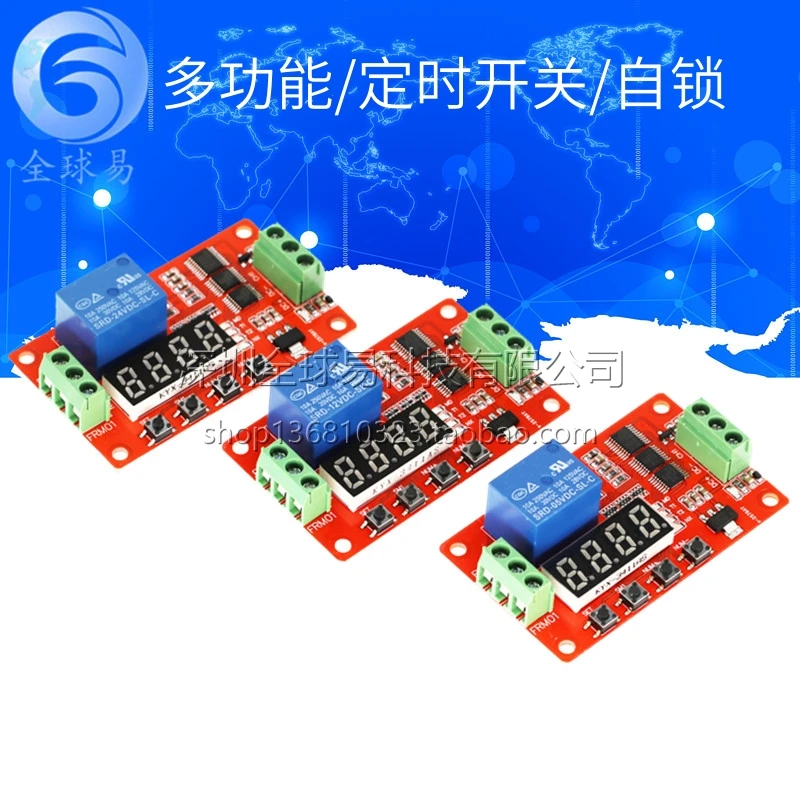

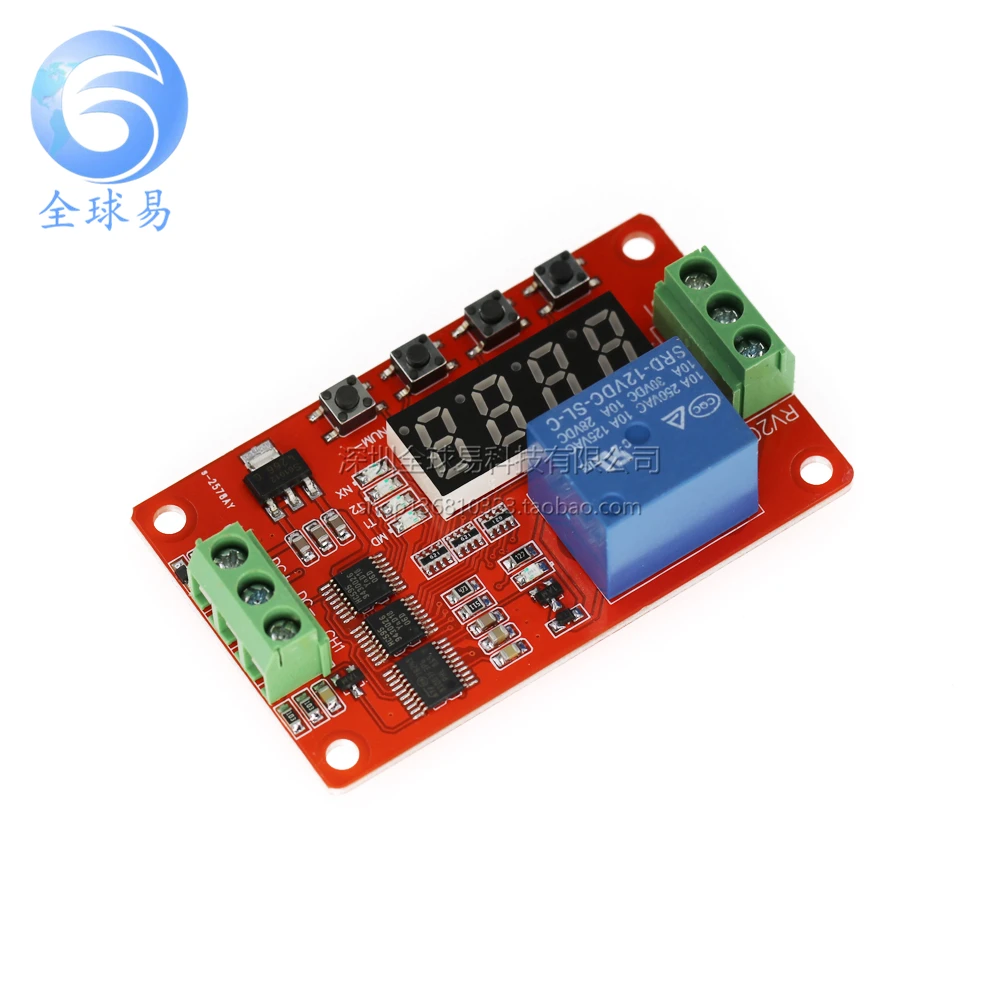

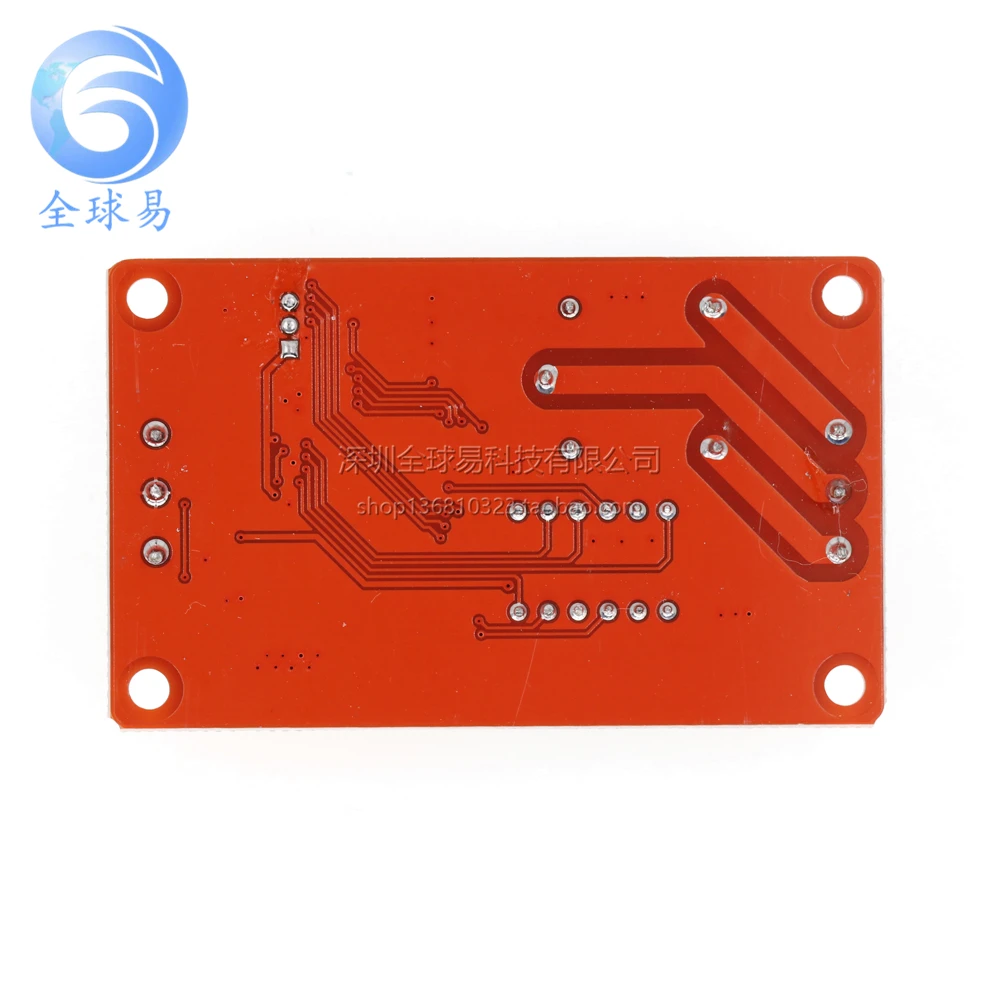

FRM01МногофункциональныйРеле контроля холодильного агрегата,Предназначен для пользователей с множеством различных потребностей, с использованием микроконтроллера в качестве основного блока управления, предустановки18Функция вида, и в соответствии с потребностями пользователей, настроить и добавить другие конкретные особенности.

Модуль добычи полезных ископаемыхИспользование подлинного высококачественного реле питания, высокой мощности высокого напряжения Триод, красный, синий сигнальный индикатор, военный сорт двойной sidedPCBBoard, полное внимание тканевой доски, стабильная производительность, он может быть широко использован в различных случаях управления питанием.

Функциональные характеристики:

1.Новое обновление to2.0Edition, функция модуля определяется 8 видами, увеличение до 18 видов, соответствие больше требований к применению;

2.Добавить функцию анти обратного подключения источника питания, отсутствие повреждения модуля из-за неправильного источника питания;

3.Высококачественный модуль для ограничения напряжения и мощности, заменяет предыдущий дискретный блок питания, система более Стабильная и надежная;

4.Увеличение 0.1second Функция синхронизации, точность синхронизации определяется the0.1second, обновление до 0.01second;

5.Добавьте автоматическую функцию энергосбережения, пользователи могут установить ее самостоятельно.

Один модульнаяФункция

Пользователи могут нажимать и отображать, выберите следующее18Одна из функций s, параметры функции могут быть установлены и сохранены, вы также можете просмотреть параметры текущей функции, установка минимального параметра времени0,1Во-вторых регулируемый, точность лучше than0.01 секунда, конкретные инструкции по настройке, можно получить у продавца.

Напоминание: function1-8Power и запуск автоматически, требуется function9-18High импульсный сигнал (длительность высокого уровня не менее20 мс, то же самое ниже) Запуск запуска.

Function1:

Время всасывания: после включения, задержкаT1Реле времени,T1Проживания0,1Second-270hourРегулируемый между, toCH1Interface высокий уровень импульсного сигнала, повторите функцию более одного раза;

Function2:

Отключение времени: реле Вкл., задержкаT1Реле времени,T1Проживания01.Second-270hourРегулируемый между, toCH1Interface высокий уровень импульсного сигнала, повторите функцию более одного раза;

Function3:

Время включения и выключения снова: после включения питания, реле не закрывает сначала, задержка timet1реле после прибытия; всасывание timet2реле выключено, время задержкиT1AndT2stay0.1second-270 часРегулируемый между, toCH1Interface высокий уровень импульсного сигнала, повторите функцию более одного раза;

Function4:

Регулярное отключение и повторное отключение: после включения, реле немедленно закрыто, задержка timet1реле выключается, когда достигается; прерывание timet2реле после прибытия, время задержкиT1AndT2stay01.Second-270hourРегулируемый между, toCH1Interface высокий уровень импульсного сигнала, повторите функцию более одного раза;

Function5:

Бесконечный цикл времени mode1: после включения питания, реле не закрывает сначала, задержка timet1реле после прибытия; всасывание timet2реле выключено, когда достигается, а затем повторите выше,Время задержкиT1AndT2stay01.Second-270hourРегулируемый между, toCH1Interface высокий уровень импульсного сигнала, вы можете перезагрузить вышеуказанные функции;

Function6:

Бесконечный цикл времени mode2: после включения питания, реле немедленно закрыто, задержка timet1реле выключено, когда достигается; прервать timet2реле после прибытия, а затем повторите выше,Время задержкиT1AndT2stay01.Second-270hourРегулируемый между, toCH1Interface высокий уровень импульсного сигнала, вы можете перезагрузить вышеуказанные функции;

Function7:

Конечный цикл времени mode1: в function5на основе, увеличение номера цикла функции, здесьT1AndT2stay01.Second-9999secondРегулируемый между, цикл timesNXstay1-9999Adjustable между временем, toCH1Interface высокий уровень импульсного сигнала, вы можете перезагрузить вышеуказанные функции;

Function8:

Конечный цикл времени mode2: в function6на основе, увеличение номера цикла функции, здесьT1AndT2stay01.Second-9999secondРегулируемый между, цикл timesNXstay1-9999Adjustable между временем, toCH1Interface высокий уровень импульсного сигнала, вы можете перезагрузить вышеуказанные функции;

Function9:

Самоблокирующийся релейный режим: Feed relayCH1Interface высокий уровень импульсного сигнала, реле, другой высокий уровень импульсного сигнала реле отключен 。

Function10:

Режим триггерного реле: канал relayCH1Interface сигнал высокого уровня, реле на, высокий уровень исчезает, реле выключено 。

Function11:

Триггер тайминг в: реле не работает после включения питания, toCH1Interface высокий уровень импульсного сигнала, задержкаT1Реле времени,T1Проживания0,1Second-270hourРегулируемый между, повторите toCH1Interface высокий уровень импульсного сигнала, повторите функцию более одного раза;

Function12:

Триггер времени выключения: реле не работает после включения питания, toCH1Interface высокий уровень импульсного сигнала, реле на, задержкаT1Реле времени,T1Проживания01.Second-270hourРегулируемый между, повторите toCH1Interface высокий уровень импульсного сигнала, повторите функцию более одного раза;

Function13:

Триггер времени для закрытия и затем отключения: реле не работает после включения питания, toCH1Interface высокий уровень импульсного сигнала, задержка timet1реле после прибытия; всасывание timet2релейное выключено, время задержкиT1AndT2stay0.1second-270 часРегулируемый между, повторите toCH1Interface высокий уровень импульсного сигнала, повторите функцию более одного раза;

Function14:

Триггер синхронизации отключения и повторного Отключения: реле не работает после включения питания, toCH1Interface высокий уровень импульсного сигнала, реле немедленно закрыто, задержка timet1реле выключено, когда достигается; поломка timet2реле после прибытия, время задержкиT1AndT2stay01.Second-270hourРегулируемый между, повторите toCH1Interface высокий уровень импульсного сигнала, повторите функцию более одного раза;

Function15:

Бесконечный цикл синхронизации mode1: реле не работает после включения питания, toCH1Interface высокий уровень импульсного сигнала, задержка timet1реле после прибытия; всасывание timet2релейное выключено, а затем повторите выше,Время задержкиT1AndT2stay01.Second-270hourРегулируемый между, повторите toCH1Interface высокий уровень импульсного сигнала, вы можете перезагрузить вышеуказанные функции;

Function16:

Бесконечный цикл времени mode2: реле не работает после включения питания, toCH1Interface высокий уровень импульсного сигнала, реле немедленно закрыто, задержка timet1релейное выключено, когда достигается; поломка timet2релейное после прибытия, А затем повторите выше,Время задержкиT1AndT2stay01.Second-270hourРегулируемый между, повторите toCH1Interface высокий уровень импульсного сигнала, вы можете перезагрузить вышеуказанные функции;

Function17:

Конечный цикл времени моде1: в function15на основе, увеличение номера цикла функции, здесьT1AndT2stay01.Second-9999secondРегулируемый между, цикл timesNXstay1-9999Adjustable между временем, повторите toCH1Interface высокий уровень импульсного сигнала, вы можете перезагрузить вышеуказанные функции;

Function18:

Конечный цикл времени mode2: в function16на основе, увеличение номера цикла функции, здесьT1AndT2stay01.Second-9999secondРегулируемый между, цикл timesNXstay1-9999Adjustable между временем, повторите toCH1Interface высокий уровень импульсного сигнала, вы можете перезагрузить вышеуказанные функции;

Два интерфейсный модуль

Модуль управления до конца:Да3Линейный интерфейс, все интерфейсы имеют терминалы, удобные для пользователя

1 、DC +: Положительный Полюс источника питания постоянного тока (Yes5V, 12Vand24VModules на выбор)

2 、(Dc-ac): Отрицательный Полюс источника питания постоянного тока

3 、 CH1: Входной интерфейс обнаружения, высокий уровень активного

Релейный выход:Да3Линейный интерфейс, все интерфейсы имеют терминалы

1 、 нет:Реле нормально открытый интерфейс, подвеска перед тем, как реле закрыто, после suctioncom1 короткое соединение

2 COM:Реле общего интерфейса

3 、 NC:Реле нормально закрытого интерфейса, перед реле закрыто 1 короткое соединение, подвешено после всасывания

Грузоподъемность:Максимальная грузоподъемность нормально открытого порта: Direct0-30V/10A, Communication0-250V/10A

Максимальная грузоподъемность нормально закрытого порта: Direct0-28V/10A, Communication0-125V/10A
